Кабель СПЭ с ПВХ оболочкой
Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.
У них в аббревиатуре появляется дополнительная маркировка:
Нг
не поддерживающий горения
Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.
Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.
индекс Ls
с оболочкой пониженного дымовыделения
Например АПвВнг(В) – Ls 10.
Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.
Кабель АПвВнг(А) – Ls FRHF 10.
FR – огнестойкий
HF – без галогенный
Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.
Общие сведения
Виды сетей
Сеть канализаций — это коммуникация с разными разветвлениями, которая состоит из разных труб и представляет одно целое.
Данная система необходима для транспортировки стоков от пользователей до специализированных ёмкостей, в которых перерабатывается и подвергается очистке вода.
Сети канализаций бывают двух видов:
- Внутренняя,
- Наружная.
Трубы и очистные системы, которые находятся на улице относятся к наружному виду канализационных сетей. А трубы, которые находятся внутри домов относятся к внутреннему виду.
В таких коммуникациях стоки транспортируются как под давлением, так и самотёком.
Поэтому все трубопроводы канализации разделяют на:
- Безнапорные,
- Напорные.
Безнапорные трубопроводы систем канализации устанавливают под углом, для обеспечения передвижения сточных вод до финальной точки. Для устройства безнапорной канализации применяют трубы из полиэтилена.
Напорные канализационные сети функционируют вот по такому принципу: насос нагоняет давление и под его действием происходит отвод сточных вод. Для напорных трубопроводов используют трубы хорошей прочности, это нужно для того, чтобы они справлялись с давлением.
Также канализационные системы, это зависит от назначения, подразделяют на следующие виды:
- Ливневые канализации (отводящие талые и дождевые воды),
- Производственные,
- Хозяйственно – бытовые.
- Ливневая канализация нужна для вывода дождевой и талой воды.
Хозяйственно бытовая канализация делится на два вида:
- Автономная (локальная),
- Центральная (главная).
Центральный тип канализации отводит нечистоты, от домов в районе города или населенном пункте, а автономная канализация обслуживает только один дом (в единичных случаях нескольких домов).
Способ установки наружных канализаций делят на:
- Раздельные,
- Общесплавные,
- Полураздельные.
Наружные канализационные сети
Есть несколько видов канализационных сетей, которые прокладывают наружным способом.
Трассировка. Эта конструкция устанавливается от точки до специализированного резервуара. Трассировка устанавливается и в многоквартирном доме (соблюдая все строительные правила и нормы). Трубы прокладывают только вертикально. От внешней стены здания до коммуникации расстояние должно быть не меньше трёх метров. Установку трассировки проводят только тогда, когда есть подключения к центральной сети канализации.
Наружная канализация — это трубы, колодцы и коллекторы.
Сеть канализаций, расположенная на улице. Данная система состоит из сложной системы колодцев и труб. Ее делают на улицах города. Через уличные канализационные сети происходит передвижения стоков в центральную систему канализации, а затем к очистным системам.
Коллекторы. Данные приспособления предназначены для сбора нечистот и перенаправлением, если это необходимо. Стоки перенаправляются от коллектора к коллектору, который расположен неподалёку от бассейна канализации или же на его территории. Работа коллектора заключается в транспортировке сточных вод самотеком или под давлением.
Очистные строения — это финальные пункты назначения для нечистот. В данных сооружениях концентрируются и очищаются сточные воды. После того как вода будет очищена, ее сбрасывают в водоемы и потом применяют в хозяйственных целях.
Прокладка канализационных сетей проходит по-разному потому, что это зависит от конкретных случаев.
Трехфазные кабели
Выпускаются различные модификации трехфазных кабелей. На практике чаще всего используют изделия с отдельным экранированием каждой жилы. Дополнительно у них может быть один общий экран для всего кабеля. Такая комбинация позволяет уменьшить помехи, испускаемые во внешнюю среду.
Существует и другой способ прокладки. При нем каждая фаза укладывается отдельным кабелем. Такой метод предпочтительней для мощных проводников сечением от 240 кв. мм, ведь проще укладывать 3 тонких кабеля, чем один толстый. Раздельная прокладка трех фаз благоприятно сказывается и на пропускной способности линии. Разведенные друг от друга жилы менее подвержены перегреву и способны пропустить без разрушения больший ток.
Раздельная прокладка фаз одножильными проводниками
В то же время достоинства есть и с точки зрения электромонтажников. СПЭ проводник более прост в работе. Он имеет сниженный вес и меньший радиус изгиба. Эти факторы делают его более предпочтительным для монтажа, от простоты и удобства которого зависит стоимость работ.
Укладка греющего кабеля
«Теплый» провод внутри трубы проталкивают благодаря специальной термоусадочной муфте. Однако при наличии вентилей или другого запорного оборудования нагревательный элемент прокладывать внутри трубы нельзя, иначе это непременно приведет к его поломке. Такую работу следует доверять лишь профессиональным электрикам.
Снаружи все проще — нужно всего лишь обмотать трубу. Есть два основных способа — линейный и круговой. Линейный способ предполагает прокладку провода параллельно трубе и максимально плотно к ней. Круговой метод крепления подразумевает обмотку равномерными витками с определенным шагом (5-6 см). Иногда обмотку производят спиральным способом (например, на крыше).
Кабель надежно закрепляют алюминиевым скотчем, монтажной лентой или стяжками. Если нужно, дополнительно прокладывают теплоизоляцию. Укладка проводится без сильного натяжения. Пластиковый скотч строго запрещен при подобных работах, поскольку неустойчив к высоким температурам.
Для водостоков и крыш устройство нагревательной системы монтируют вдоль периметра кровли, в желобах и трубах водостока, закрепляют с помощью зажимов, подвешивают на тросы. Если крыша имеет сложное устройство с большим количеством желобов, выбирается древовидная схема прокладки. Разветвленные отрезки могут соединяться в 3-4 узла.
Все работы должны проводиться в благоприятных условиях, когда сухо и тепло. Если монтаж осуществляется зимой или в ненастье, лучше делать все в закрытом помещении, где температура воздуха будет не ниже -5 градусов. При более низких температурах есть риск повреждения устройства. Также запрещается подключать к сети неразмотанный провод.
Одной из гарантий работы системы является приобретение качественного материала. Поэтому перед покупкой не следует забывать об изучении технических характеристик саморегулирующего греющего кабеля, а также о проверке наличия необходимых сертификатов.
Захват кабеля
Для захвата конца кабеля при тяжении, можно использовать два приспособления:
чулок изготовленный из стальных проволок
клиновой захват
Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.
Они там появляются в результате промывки, после проколов под землей.
Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.
Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.
Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.
При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.
Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.
Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.
Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.
Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.
Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.
Пластмассовая изоляция
Жилы покрываются пластмассовой изоляцией с помощью экструзии. Это более технологично, чем мотать бумагу, а потом пропитывать и сушить. Пластмассовая изоляция лучше бумажной маслопропитанной по всем параметрам:
Кабель контрольный с пластмассовой изоляцией (КВБбШв)
— большая пропускная способность кабеля за счет увеличения длительно допустимой температуры жилы,
— высокий ток термической устойчивости при коротком замыкании,
— меньше вес и диаметр,
— можно прокладывать кабель на морозе без предварительного подогрева,
— нет ограничений по разнице уровней на трассе (ничего никуда не стечет),
— монтаж проще из-за отсутствия жидких компонентов.
Есть четыре вида пластмассовой изоляции.
ПВХ пластикат
Смесь поливинилхлоридной смолы с пластификаторами и стабилизаторами. Пластификаторы с добавлением антиоксидантов делают изоляцию гибкой и замедляют деградацию удельного электрического сопротивления.
Силовой кабель ВВГ нг с изоляцией из ПВХ пластификата
ПВХ не лучший изолятор, зато устойчив к агрессивным средам. Не поддерживает горения, но горит. Начинает разлагаться при 140° C и выделяет токсичный газ хлороводород. Свойства ПВХ ухудшаются от света, и пигментные добавки не вполне спасают.
ПВХ пластикат — самый популярный вид пластмассовой изоляции кабелей.
Сшитый полиэтилен (СПЭ)
По свойствам примерно то же, что ПВХ пластикат. Изоляция из сшитого полиэтилена применяется только на одножильных и трехжильных кабелях. Преимущество СПЭ перед ПВХ: меньшая толщина диэлектрика при равном рабочем напряжении на линии.
ПвВ — кабель силовой с изоляцией из сшитого полиэтилена
При использовании СПЭ в конструкцию кабеля включаются два полупроводниковых слоя: по жиле и по изоляции. Это нужно для выравнивания напряженности электрического поля и электромагнитной совместимости кабеля с внешними электрическими цепями.
Сшитый полиэтилен СПЭ отличается от обычного термопластичного ПЭ сохранением механических и электрических свойств при приближении к температуре плавления. Причина: сшивка полимерных нитей на молекулярном уровне с помощью реактивов или радиации. Это как производство термоусадочной трубки, но без раздувки.
Концевые и соединительные кабельные муфты для кабелей с изоляцией ПВХ, сшитого полиэтилена и маслопропитанной бумаги. Перейти в каталог
Резина
Отличается повышенной гибкостью, влагозащитой и стоимостью, делается из каучуков. Силовые кабели в резиновой изоляции соединяют подвижные элементы с электросетью.
Кабель в резиновой изоляции имеет избыточный диаметр из-за округлой формы. Резина боится света и со временем теряет эластичность.
Кабеля КГ-Т силовой с изоляцией из резины
Помимо каучуковой, есть кремнийорганическая резина: кроме гибкости, она обладает повышенной термостойкостью.
Фторопласт
Максимально сильный диэлектрик, стойкий к высоким температурам и агрессивным средам. Фторопластовая изоляция очень дорогая, поэтому используется либо в жестких условиях эксплуатации, либо для высоковольтных греющих кабелей.
При равных габаритах кабели во фторопластовой изоляции передают большую мощность, чем кабели в СПЭ изоляции, не говоря уж о ПВХ.
Бумажная маслопропитанная изоляция
Чтобы провод сгибался без повреждения изоляции, бумажную ленту наматывают на жилу с перекрытием 20—30%, чтобы она прилегала к жиле и предыдущему слою с зазором. Зазоры между витками в соседних лентах не должны совпадать, иначе ухудшатся электрические характеристики. Бумага для изоляции делается из сульфатной целлюлозы и пропитывается жидким диэлектриком — маслоканифольным составом.
Силовой кабель с бумажной изоляцией жил
Бывают кабели для прокладки на вертикальных и крутонаклонных трассах. Их бумажную изоляцию пропитывают нетекучим составом с добавлением церезина. Церезин — воскообразное вещество, образующее с кабельным маслом однородную смесь.
Конструктивные параметры
Номинальные сечения жил, мм2
| Номинальное напряжение, кВ | Сечение |
| 10,35 | 95,120,150,185,240,300,400,500,630,800 |
| 110 | 185,240,300,350, 400, 500, 630 |
Поверх токопроводящей жилы располагается полупроводящий слой и далее: изоляция из сшитого полиэтилена, полупроводящий слой по изоляции, полупроводящая лента, экран из медных проволок и медная лента, разделительный слой, полиэтиленовая оболочка (усиленная полиэтиленовая оболочка с продольными ребрами жесткости) или оболочка из ПВХ пластиката (ПВХ пластиката пониженной горючести). Для обеспечения продольной герметизации экрана взамен полупроводящей ленты может использоваться водонабухающая полупроводящая лента, а взамен разделительного слоя — слой из водонабухаю-щей ленты.
Толщины изоляции кабелей, мм
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | ||
| 10 | 35 | 110 | |
| 95 | 4.0 | 9,0 | — |
| 120 | 4.0 | 9.0 | |
| 150 | 4,0 | 9,0 | |
| 185 | 4,0 | 9,0 | 16,0 |
| 240 | 4,0 | 9,0 | 16,0 |
| 300 | 4,0 | 9,0 | 16,0 |
| 350 | — | — | — |
| 400 | 4,0 | 9,0 | — |
| 500 | 4,0 | 9,0 | 15,0 |
| 630 | 4,0 | 9,0 | 15,0 |
| 800 | 4,0 | 9,0 | — |
Толщины оболочек кабелей, мм
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | ||
| 10 | 35 | 110 | |
| 95 | 2,5 | 2,5 | — |
| 120 | 2,5 | 2,5 | — |
| 150 | 2,5 | 2,5 | — |
| 185 | 2,5 | 2,5 | 3,4 |
| 240 | 2,5 | 2,5 | 3,4 |
| 300 | 2,5 | 2,6 | 3,4 |
| 350 | — | — | 3.2 |
| 400 | 2,5 | 2,7 | 3,4 |
| 500 | 2.5 | 2,8 | 3.8 |
| 630 | 2,5 | 2,9 | 3,8 |
| 800 | 2,5 | 3,1 | — |
Конструкция кабеля типа ПвПг
1. Токопроводящая медная жила; 2. Полупроводящий слой по жиле; 3. Изоляция; 4. Полупроводящий слой по изоляции; 5. Водонабухающая полупроводящая лента; 6. Экран из медных проволок; 7. Медная лента; 8. Водонабухающая лента; 9. Оболочка из полиэтилена.
Сечения экранов, мм2
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | ||
| 10 | 35 | 110 | |
| 95 | 16 | 16 | — |
| 120 | 16 | 16 | — |
| 150 | 25 | 25 | — |
| 185 | 25 | 25 | 35 |
| 240 | 25 | 25 | 35 |
| 300 | 25 | 25 | 35 |
| 350 | — | — | 35 |
| 400 | 35 | 35 | 35 |
| 500 | 35 | 35 | 35 |
| 630 | 35 | 35 | 35 |
| 800 | 35 | 35 | — |
Наружные диаметры кабелей, мм
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | ||
| 10 | 35 | 110 | |
| 95 | 31 | 42 | — |
| 120 | 33 | 43 | — |
| 150 | 34 | 44 | — |
| 185 | 36 | 46 | 63 |
| 240 | 38 | 48 | 66 |
| 300 | 40 | 51 | 68 |
| 350 | . | — | 70 |
| 400 | 44 | 54 | 70 |
| 500 | 47 | 57 | 73 |
| 630 | 50 | 61 | 76 |
| 800 | 54 | 66 | — |
Массы кабелей, кг/км
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | |||||
| 10 | 35 | 110 | ||||
| ПвП | АПвП | ПвП | АПвП | ПвП | АПвП | |
| 95 | 1540 | 940 | 1970 | 1380 | — | — |
| 120 | 1800 | 1050 | 2500 | 1500 | — | — |
| 150 | 2200 | 1230 | 2700 | 1700 | — | — |
| 185 | 2500 | 1370 | 3040 | 1900 | 4500 | 3400 |
| 240 | 3100 | 1600 | 3600 | 2100 | 5200 | 3700 |
| 300 | 3700 | 1800 | 4200 | 2400 | 5900 | 4000 |
| 350 | — | — | — | — | 6400 | 4200 |
| 400 | 4650 | 2200 | 5300 | 2850 | 6700 | 4300 |
| 500 | 5700 | 2600 | 6300 | 3200 | 7900 | 4800 |
| 630 | 7150 | 3000 | 7600 | 3700 | 9300 | 5400 |
| 800 | 8800 | 3600 | 9300 | 4300 | — | — |
Требования к электрическим параметрам
К кабелям на напряжение 110 кВ предъявляются наиболее жесткие требования. Основные электрические параметры данных кабелей указаны в таблице Тангенс угла диэлектрических потерь не превышает 0,0004.
Электрические параметры кабелей на напряжение 110 кВ
| Номинальное сечение жилы, мм2 | 185 | 240 | 300 | 350 | 400 | 500 | 630 |
| Сопротивление постоянному току, Ом/км(медной жилы / алюминиевой жилы) | 0,0991 / 0,1640 | 0,0754 / 0,1250 | 0,0601 / 0,1000 | 0,054 / 0,089 | 0,0470 / 0,0778 | 0,0366 / 0,0605 | 0,0283 / 0,0469 |
| Индуктивность в треугольной схеме, мГн/км | 0,50 | 0,48 | 0,46 | 0,45 | 0,44 | 0,43 | 0,41 |
| Емкость, мкф/км | 0,17 | 0,19 | 0,20 | 0,16 | 0,22 | 0,24 | 0,27 |
Условия эксплуатации
Длительно допустимая температура нагрева жил составляет 90°С, максимально допустимая при токе короткого замыкания 250°С.
Минимально допустимые радиусы изгиба, см
| Номинальное сечение жилы, мм2 | Номинальное напряжение кабеля, кВ | ||
| 10 | 35 | 110 | |
| 95 | 45 | 63 | — |
| 120 | 50 | 65 | — |
| 150 | 50 | 66 | — |
| 185 | 55 | 69 | 95 |
| 240 | 60 | 72 | 99 |
| 300 | 60 | 77 | 102 |
| 350 | — | — | 105 |
| 400 | 65 | 81 | 105 |
| 500 | 70 | 86 | 110 |
| 630 | 75 | 92 | 114 |
| 800 | 80 | 99 | — |
Технические характеристики кабелей СПЭ
Буквенная аббревиатура проводников указывает на их марку, устройство и варианты исполнения. Она включает в себя индексы, которые описывают состав материалов, из которых выполнены:
- жила;
- изоляция жил;
- оболочка.
Цифры обозначают количество жил, сечение и номинальное напряжение (кВ).

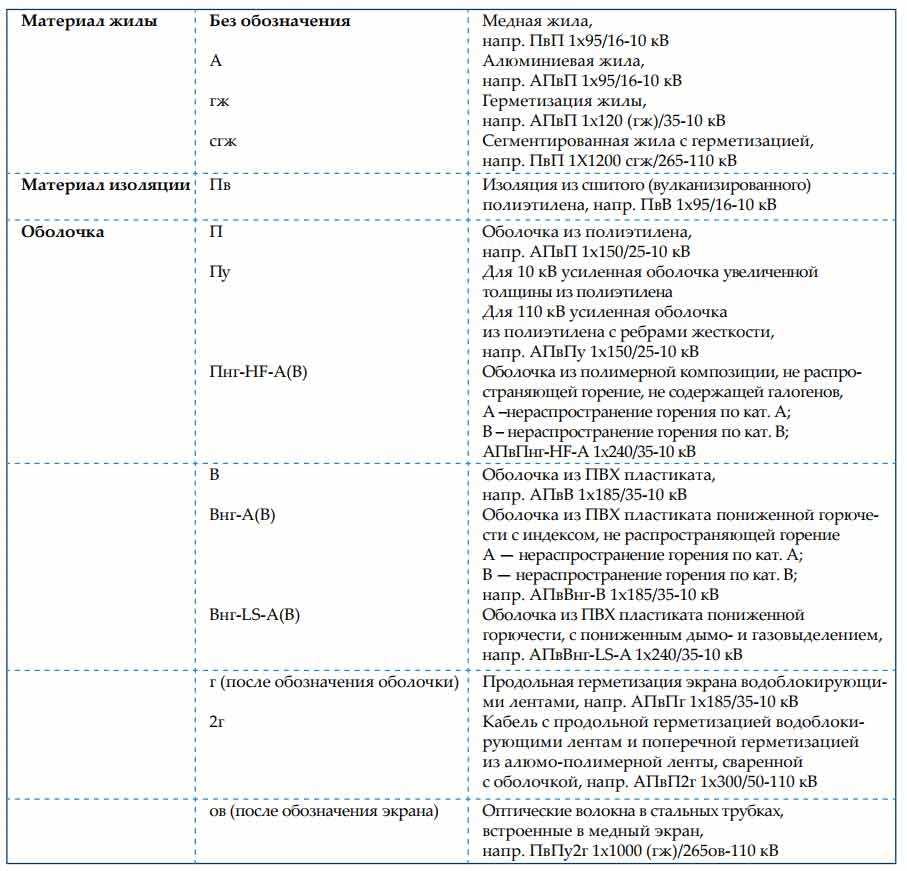

Таблица буквенной маркировки СПЭ-кабелей
Пример такой маркировки, обозначение и расшифровку можно разобрать, обратившись к картинке ниже.
Пример маркировки
Технические характеристики для любой марки продукции можно посмотреть в таблицах. При рассмотрении необходимо учитывать категорию сетей (по МЭК 60183).
К сведению. В таблицах учитываются минимальные сечения экрана, выбранные по значениям токов КЗ (коротких замыканий). С увеличением сечения экрана необходимо делать поправку на длительно допустимые токи, их значение уменьшается.
Технические характеристики проводников для напряжений 6-10 кВ
Особенности заземления кабельной трассы
Наружное покрытие СПЭ проводников выполнено из полупроводящего материала. Это необходимо для поиска повреждения оболочки. Однако этот факт создает некоторые сложности при заземлении.
Если к земле подключаются оба конца кабеля, то при протекании по нему тока на внешней оболочке наводится ЭДС. В результате возникает ток, циркулирующий между землей и полупроводящей оболочкой. Это приводит к лишним и нежелательным потерям активной энергии. Проблема решается разделением линии на 3 участка и транспозицией отрезков полупроводящей оболочки. Для этого выпускаются специальные транспозиционные муфты, которые позволяют выполнить отвод от оболочки отдельным высоковольтным проводом.
Транспозиционная муфта 110 кв
Практикуют и другой способ заземления экрана — подключение с одного конца. В таком случае на оставшемся свободным окончании кабеля наводится чрезмерно большое напряжение. Это требует подключения разрядников или ограничителей перенапряжения (ОПН). Их рекомендуется использовать на 6 кВ. Перед испытанием линии все ОПН придется отключать, что крайне неудобно на длинных трассах.
Таблица соответствия диаметров проводов и их площадь сечения
Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.
| Диаметр проводника | Сечение проводника |
| 0,8 мм | 0,5 мм2 |
| 0,98 мм | 0,75 мм2 |
| 1,13 мм | 1 мм2 |
| 1,38 мм | 1,5 мм2 |
| 1,6 мм | 2,0 мм2 |
| 1,78 мм | 2,5 мм2 |
| 2,26 мм | 4,0 мм2 |
| 2,76 мм | 6,0 мм2 |
| 3,57 мм | 10,0 мм2 |
| 4,51 мм | 16,0 мм2 |
| 5,64 мм | 25,0 мм2 |
Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.
Как работать с таблицей
Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.
Заявленные размеры далеко не всегда соответствуют реальным
Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.
Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.
И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем
Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать
Плюсы и минусы кабелей из сшитого полиэтилена
Массовое внедрение КСПЭ вместо маслонаполненных и кабелей с пропитанной бумажной изоляцией связано во первых с более высокими характеристиками новых кабелей и во-вторых с высоким показателем отказов старых кабелей. Показатель отказов характеризуется количеством пробоев изоляции на сто километров. Сам встречал ситуации, когда кабель представляет из себя сплошные муфты, которые ставят после очередного пробоя, а количество муфт растет с каждым новым повреждением. Чем же так хороши КСПЭ.
преимущества кабеля из сшитого полиэтилена над КПБИ
- низкая удельная повреждаемость
По статистическим данным использования этих кабелей в Германии на напряжении 6-35кВ по сравнению с кабелями пропитанной бумажной изоляцией (КПБИ), показатели повреждения у КСПЭ в два-три раза ниже чем у их бумажных “коллег”. Это в свою очередь снижает затраты на капремонты КЛЭП.
меньшая емкость
По сравнению с КПБИ, емкость у КСПЭ меньше на 17%, что означает меньший емкостной ток замыкания на землю, да и меньше разряжаться будет такой кабель после испытаний.
большая пропускная способность
Для прохождения больших токов нагрузки у кабеля из сшитого полиэтилена требуется меньшее сечение жил. А допустимая рабочая температура жил составляет 90 градусов, против 70-ти у КПБИ.
меньший вес
Это упрощает прокладку и монтаж данного кабеля.
отсутствие масла и разного рода жидкостей
Здесь сразу множество плюсов. Это и возможность прокладки на разных уровнях, более легкие условия монтажа и установки муфт, отсутствие течи масла, что благоприятно сказывается на окружающей среде.
большая строительная длина
Этот показатель определяется длиной кабеля в барабане, чем он больше, тем меньше нужно муфт при прокладке. Однако, не всегда это хорошо, ведь, бывает, нужно 60 метров, а минимум в барабане 300м, но это уже лирика.
высокая морозоустойчивость
Кабели позволяют производить прокладку без подогрева при температурах до -20 градусов, что несомненно относится к преимуществам.
при прокладке в воздухе допускают протекание большего тока, нежели под землей
Недостатки кабеля из сшитого полиэтилена
- отсутствие многолетних данных эксплуатации
В ходе эксплуатации могут возникать дефекты и факты, для устранения которых потребуются затраты при последующем проектировании кабелей. В случае со старыми типами кабелей, как говорится, все учтено. Однако, с каждым годом актуальность данного пункта будет уменьшаться.
высокая стоимость
Высокая стоимость обусловлена сложность самого процесса производства. Однако это может измениться, вопрос когда?
потери в кабеле из сшитого полиэтилена
Из-за возможности пропускать ток большей величины и большей возможной рабочей температуры (90 градусов) увеличивается активное сопротивление и связанные с этим потери активной мощности. При присутствии же реактивной нагрузки все еще хуже, потому что одножильные КСПЭ имеют большее индуктивное сопротивление чем трехжильные КБПИ, а следовательно и потери реактивной мощности. При прокладке КСПЭ в линию их индуктивное сопротивление примерно в 1,6 раз больше, чем при прокладке “треугольником”.
ток в экране одножильного кабеля
Возникающий в экране одножильного кабеля ток при прокладке трех жил достигает величин равных току жилы. Для уменьшения величины этого тока рекомендуют производить транспозицию экранов. Экранов!, а не кабелей.
Существенных недостатков не выявлено, а вот достоинств хоть отбавляй. Отсюда приходим к выводу, что КСПЭ высоконадежные элементы энергосистемы, внедрение которых идет на пользу надежности и долговечности работы электросетей.
