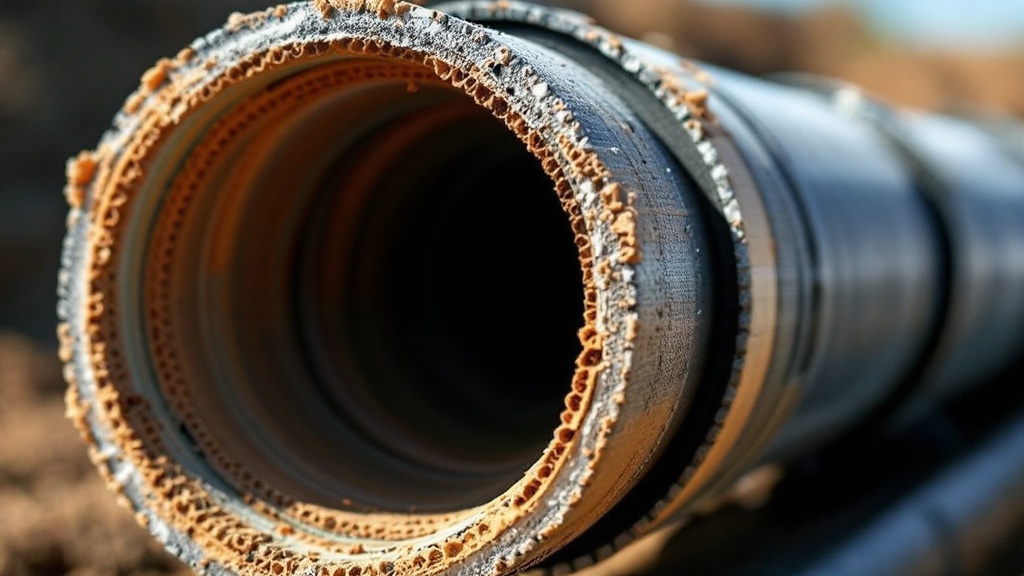

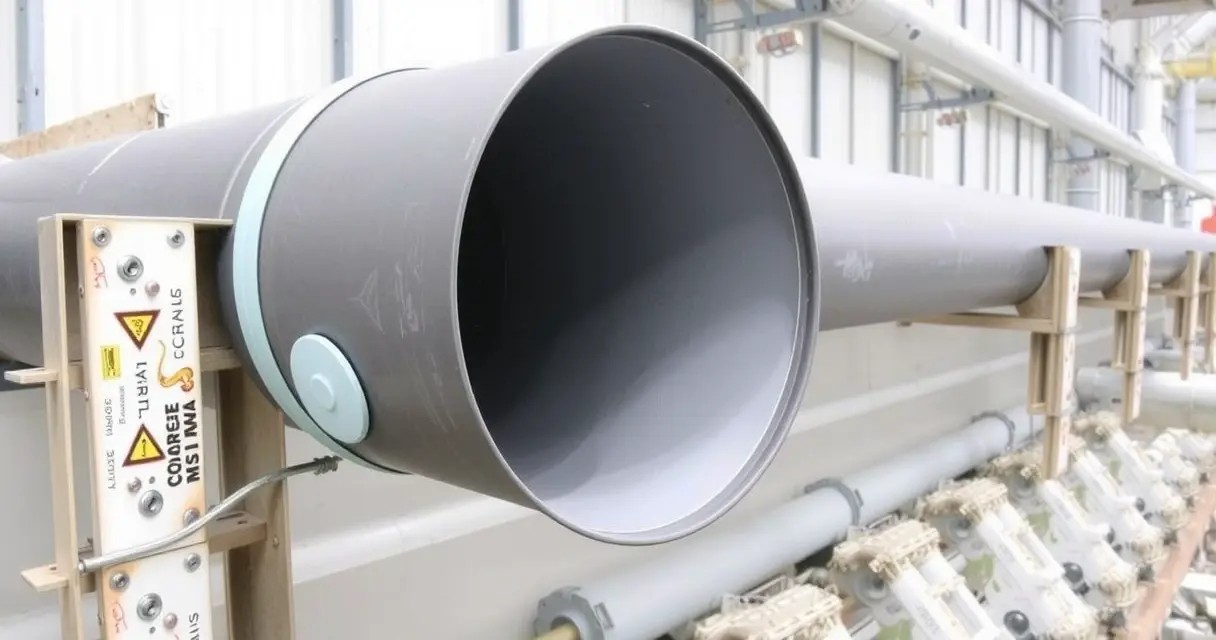

ЗГФТ расшифровывается как защитный футляр газовой трубы. Конструкция представляет собой внешнюю композитную оболочку, устанавливаемую на рабочий трубопровод в местах его пересечения с автодорогами, железнодорожными путями, линиями электропередач и прочими инженерными коммуникациями. Защитный кожух воспринимает давление окружающих грунтовых слоёв, динамические нагрузки от проезжающего транспорта, ударные и вибрационные воздействия, изолируя внутреннюю стальную или полиэтиленовую трубу от повреждений на участках повышенного риска.
Материалом изготовления служит стеклопластик на основе полиэфирных или эпоксидных смол, армированных стекловолокном. Конструкция сочетает механическую прочность стали с малым собственным весом: погонный метр футляра массой 12–18 кг при диаметре 300 мм заменяет стальной аналог того же типоразмера с массой 50–70 кг. Коэффициент теплового расширения композита близок к показателю полиэтиленовых труб, поэтому оболочка не создаёт дополнительных напряжений в диапазоне рабочих температур от -50°С до +60°С и сохраняет герметичность стыков при сезонных подвижках грунта. Внутренний диаметр изделия превышает наружный диаметр рабочей трубы на 50–200 мм в зависимости от требований проекта и нормативов закладки.
Эксплуатационные свойства и монтаж
Футляры ЗГФТ не подвержены электрохимической коррозии, разрушающей стальные кожухи в грунтах с повышенной влажностью и блуждающими токами от электрифицированного транспорта. Диэлектрические характеристики стеклопластика исключают необходимость устройства катодной защиты и установки электрохимических станций, что сокращает эксплуатационные расходы на 30–40% за полный срок службы коммуникаций. Химическая инертность материала обеспечивает стойкость к сточным водам, минеральным удобрениям, нефтепродуктам и солевым растворам, проникающим в грунт с сезонными осадками и талыми водами.
Монтаж композитных секций ведётся без электросварки и тяжёлой подъёмной техники, что особенно актуально при работе в стеснённых условиях городской застройки и действующих коммуникаций. Стыки соединяются муфтами на резьбовом или клеевом принципе и герметизируются уплотнительными кольцами из EPDM-резины. Звено длиной 6 метров две монтажные бригады собирают за 30–40 минут, что в 2–3 раза быстрее работы со стальными трубами, требующими сварочных постов и допуска к работам с газовым оборудованием. Производственная линейка охватывает условные диаметры от 100 до 1700 мм, толщина стенки рассчитывается по нагрузкам конкретного объекта. Производители уровня ООО «ПКК» выпускают футляры по индивидуальным чертежам заказчика с нестандартной длиной секций и дополнительными патрубками для отвода конденсата или прокладки контрольных кабелей.
Нормативная база и срок службы
Изделия ЗГФТ выпускаются по ТУ 2296-056-38276489-2017 и соответствуют требованиям ГОСТ Р 53201–2021 к защитным кожухам подземных трубопроводов. Нормативная кольцевая жёсткость составляет SN 8000–16000 Н/м² в зависимости от класса изделия. Каждая партия проходит гидравлические испытания под давлением 0,5–1,0 МПа, проверку на осевое сжатие и ударную вязкость по методикам аккредитованных лабораторий. К партии прилагается паспорт качества с указанием результатов испытаний, серийных номеров изделий, даты изготовления и условий гарантии производителя.
Производители предлагают базовую серию для типовых условий эксплуатации, усиленный вариант FORCE для участков с повышенными транспортными нагрузками и термостойкую модификацию для пересечения с теплотрассами, где температура теплоносителя достигает +150°С. Минимальный срок службы композитного футляра ЗГФТ составляет 50 лет при штатных условиях эксплуатации, что подтверждается результатами ускоренных климатических испытаний камерой циклического нагрева и охлаждения. Продукция сертифицирована для применения на территории Российской Федерации и стран Евразийского экономического союза, поставлена на более чем 100 объектов капитального строительства в различных климатических зонах страны от Калининграда до Якутии.
