Обратные клапаны канализационные — это один из тех элементов системы, о которых почти не думают, пока всё работает нормально. Их задача строго функциональна: пропускать поток жидкости в одном направлении и не давать ему идти обратно. Для канализационных сетей — как внутренних, так и наружных — это требование становится принципиальным, особенно при риске подтопления или гидравлических ударов в трубопроводе.
Устройство и принцип работы
Конструкция обратного клапана достаточно проста. Внутри корпуса находится запорный элемент — чаще всего поворотная захлопка или шаровой затвор, — который под давлением потока открывается, а при его ослаблении или реверсе закрывается под действием силы тяжести или пружины. Никакой внешней автоматики не требуется: клапан работает пассивно, реагируя исключительно на изменение гидродинамических условий.

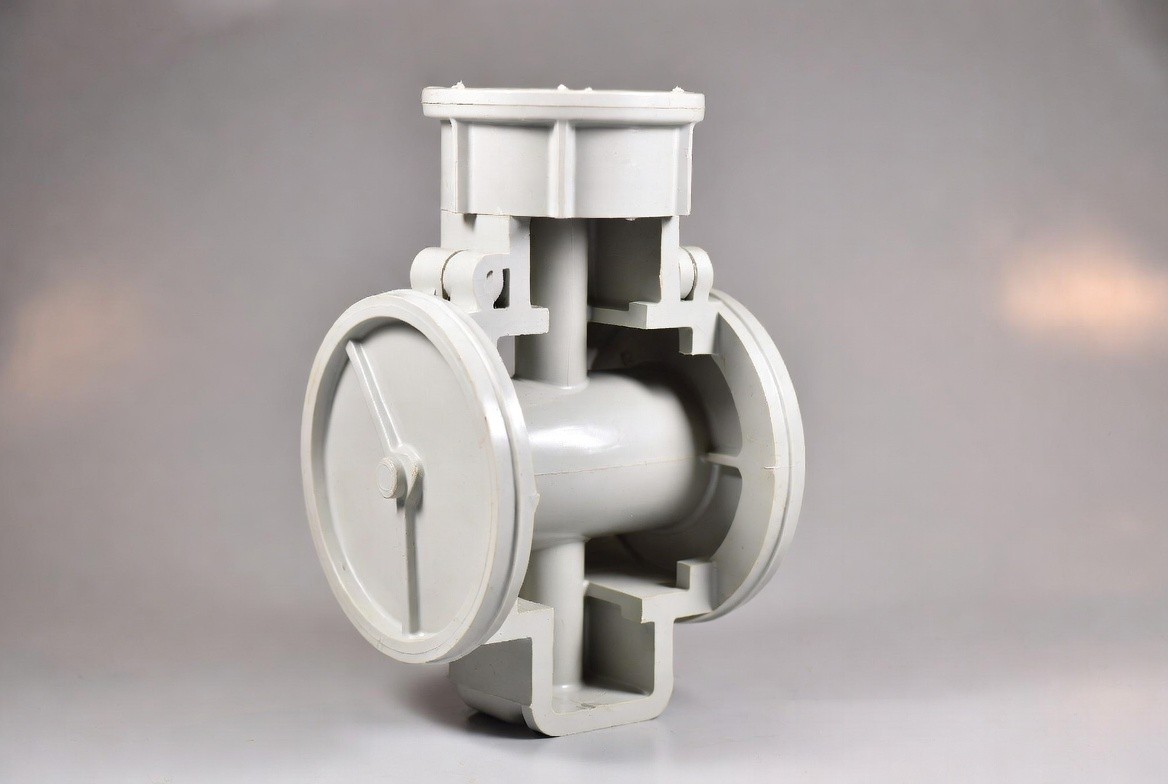

В канализационных системах чаще всего применяется поворотный тип с захлопкой. Она прикреплена к оси в верхней части прохода: при нормальном течении сточных вод захлопка отклоняется, открывая сечение трубы, а при обратном токе под собственным весом опускается и перекрывает проход. Это решение надёжно при транспортировке самотёчных стоков, не требует обслуживания и устойчиво к загрязнениям, содержащимся в сточных водах.
Корпус клапана из поливинилхлорида (ПВХ) обеспечивает химическую стойкость к агрессивным средам, которые типичны для канализационных стоков. Материал не корродирует, не требует окраски и сохраняет геометрию при температурах, характерных для бытовых сточных вод.
Где и для чего применяются обратные клапаны
Основная область применения — защита внутренней канализации от обратного затопления при подъёме уровня в наружном коллекторе. Это актуально для подвальных этажей, приямков и помещений, расположенных ниже уровня земли. При интенсивных ливнях или авариях на магистральном коллекторе давление в сети может вырасти настолько, что стоки начнут поступать обратно через унитазы, трапы и раковины. Обратный клапан в этом случае механически блокирует такую ситуацию.
Второй важный сценарий — напорная канализация. В системах с насосами и насосными станциями обратный клапан устанавливается на напорном трубопроводе сразу после насоса. Когда насос останавливается, столб жидкости в трубе создаёт обратное давление. Без клапана это приводит к гидравлическому удару и ускоренному износу насосного оборудования. Клапан поглощает этот обратный импульс, не допуская его распространения.
Ещё одна сфера — промышленные и ливневые сети, где клапан предотвращает попадание поверхностных вод в технологические трубопроводы. В таких системах нередко используют клапаны с ревизией — съёмной крышкой для осмотра и очистки запорного элемента.
Виды клапанов и их особенности
Обратные клапаны для канализации различаются по нескольким признакам. Понимание этих различий помогает правильно подобрать изделие под конкретные условия эксплуатации:
- Поворотный (лепестковый) клапан — наиболее распространённый тип для самотёчной канализации; запорный элемент в виде захлопки открывается под давлением потока и закрывается самотёком; простая конструкция, минимум движущихся частей.
- Шаровой обратный клапан — используется преимущественно в напорных системах; шар перекрывает проход при падении давления; хорошо работает с относительно чистыми средами, менее подходит для стоков с твёрдыми включениями.
- Клапан с пружинным механизмом — обеспечивает более плотное закрытие и подходит для горизонтальных участков трубопровода, где захлопка под собственным весом работает хуже.
- Клапан с ревизионным люком — конструктивно предусматривает доступ к запорному элементу без демонтажа трубопровода; рекомендуется для ответственных узлов, требующих периодического контроля состояния.

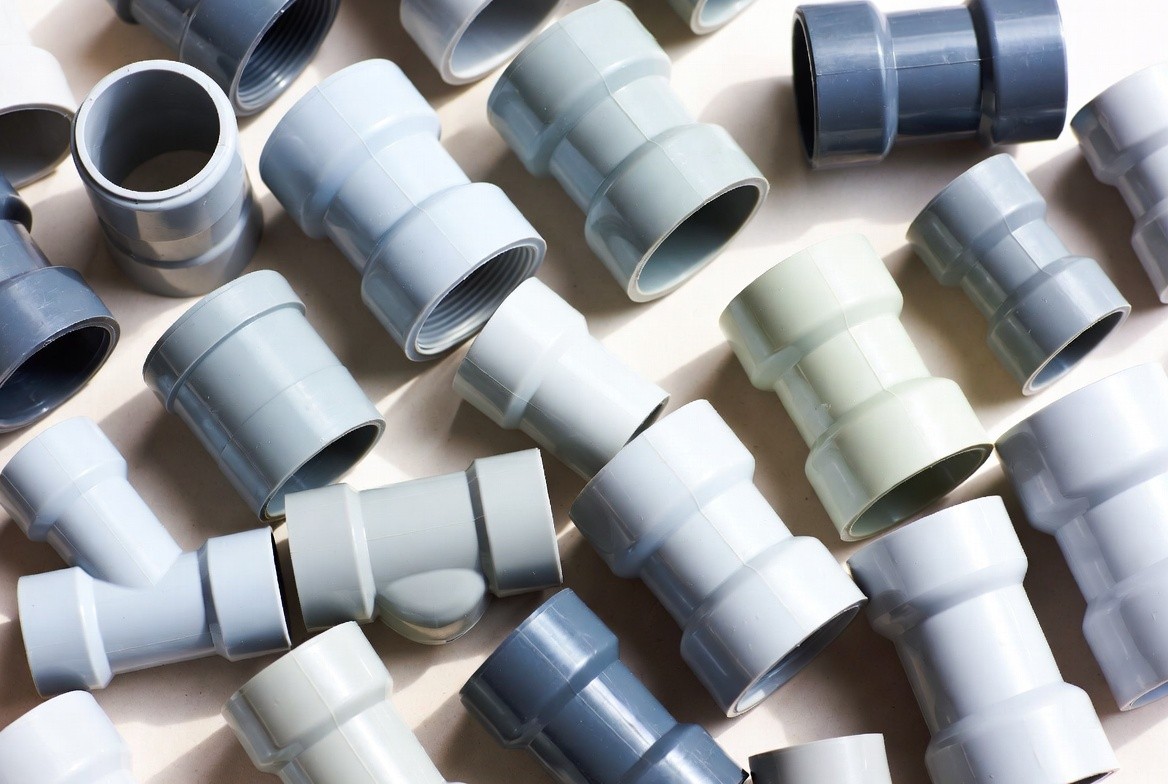

ПВХ-клапаны выпускаются в диаметрах от 50 до 315 мм, что позволяет подобрать изделие как для квартирной разводки, так и для магистральных наружных сетей. Соединение с трубопроводом — как правило, клеевое или раструбное с уплотнительным кольцом.
Монтаж и эксплуатация

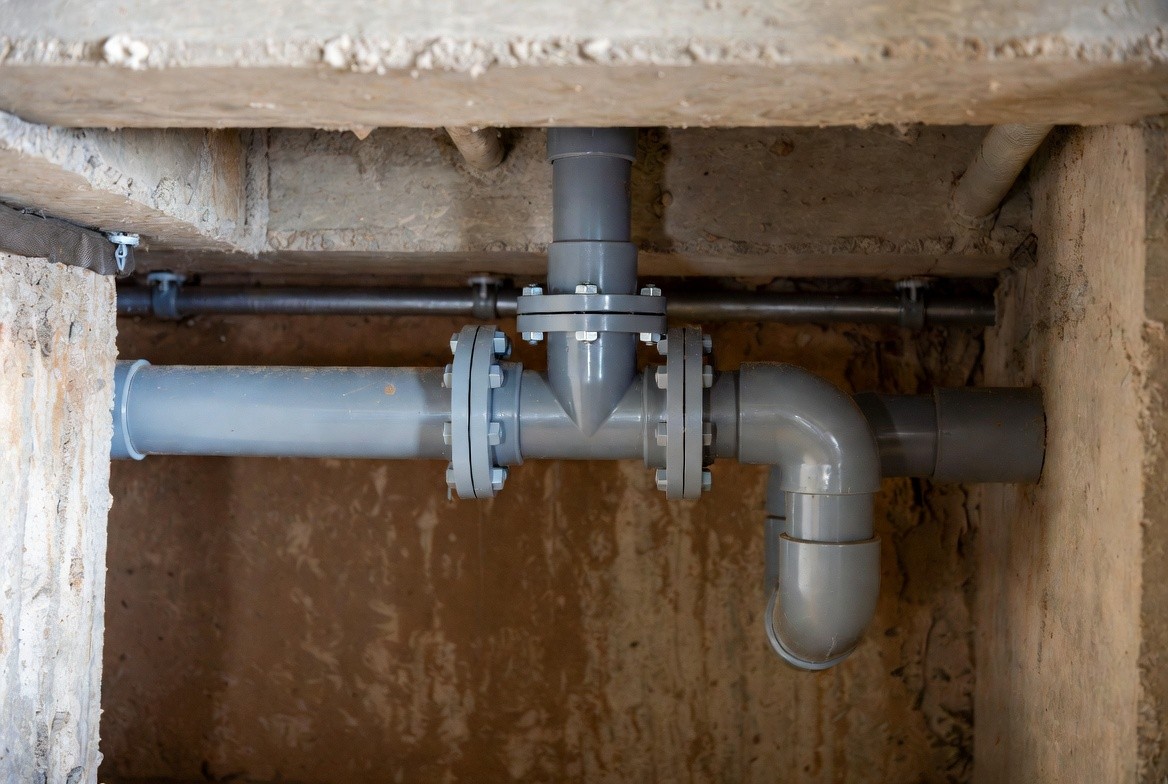

Место установки клапана определяется исходя из схемы сети. В системе защиты подвала клапан монтируют на горизонтальном выпуске из здания, до точки присоединения к наружному коллектору. Важно соблюдать направление потока, которое всегда указано стрелкой на корпусе изделия. Переворачивание клапана «по ошибке» приведёт к постоянно закрытому сечению и блокировке стока.
Для напорных трубопроводов обратный клапан устанавливают непосредственно после насоса, до запорной арматуры. Такое расположение защищает насос от гидравлического удара при каждом пуске и останове. На участках с резким перепадом высот клапан также исключает самопроизвольное опорожнение трубопровода при простое насоса.
Клапаны из ПВХ не требуют особого ухода в нормальных условиях эксплуатации. При наличии ревизионного люка рекомендуется периодически осматривать захлопку и уплотнение — особенно если в стоках присутствуют волокнистые материалы или крупные частицы, способные зафиксировать запорный элемент в открытом положении.
Обратный клапан — недорогой и технически простой элемент, но его отсутствие в нужном месте канализационной системы может привести к серьёзным последствиям: затоплению подвала, выходу из строя насосного оборудования или нарушению работы всей сети. Грамотный подбор типа и диаметра с учётом реальных условий — давления, характера среды и расположения трубопровода — определяет, насколько долго и надёжно клапан будет выполнять свою функцию.
