Умный счетчик электроэнергии не только измеряет расход, но и передает данные в автоматизированную систему учета. Благодаря этому потребителю обычно не приходится ежемесячно снимать и отправлять показания вручную.
В статье рассмотрим устройство и принцип работы умных электросчетчиков, способы передачи показаний, доступные функции и порядок установки.
Что такое умный счетчик электроэнергии
Умный счетчик электроэнергии — это прибор учета, который измеряет потребление, сохраняет данные и обменивается информацией с интеллектуальной системой. В документах и технических описаниях также используются названия «интеллектуальный счетчик», «интеллектуальный прибор учета электрической энергии» и сокращение ИПУЭ.
Наличие электронного дисплея еще не делает счетчик умным. Обычный электронный прибор тоже может показывать расход на цифровом экране и поддерживать несколько тарифов. Главное отличие ИПУЭ — возможность автоматически передавать сведения, принимать команды и работать в составе системы удаленного учета.
Сам счетчик — только одно устройство: он измеряет и сохраняет данные. Интеллектуальная система учета электроэнергии объединяет приборы, каналы связи, серверы и программное обеспечение. С ее помощью информация собирается, обрабатывается и предоставляется потребителю или поставщику электроэнергии.
Умный счетчик — прибор, способный автоматически обмениваться данными с интеллектуальной системой учета без регулярного участия владельца.
Можно ли обмануть умный счетчик и помогает ли он экономить
Умный прибор может фиксировать вскрытие корпуса, воздействие магнитного поля, изменение схемы подключения и другие предусмотренные производителем признаки вмешательства. Однако возможности защиты различаются, поэтому утверждать, что такой счетчик невозможно обмануть, некорректно.
Сам прибор не сокращает потребление электроэнергии. Он показывает, когда и сколько электричества расходуется. Используя эти данные и подходящий тариф, владелец может изменить привычки и уменьшить сумму в квитанции. Если вы хотите кардинально уменьшить счета за электроэнергию, посетите сайт-магазин экономных электросчетчиков с пультом и импульсных приборов для их остановки https://schetchiki-s-pultom.xyz.

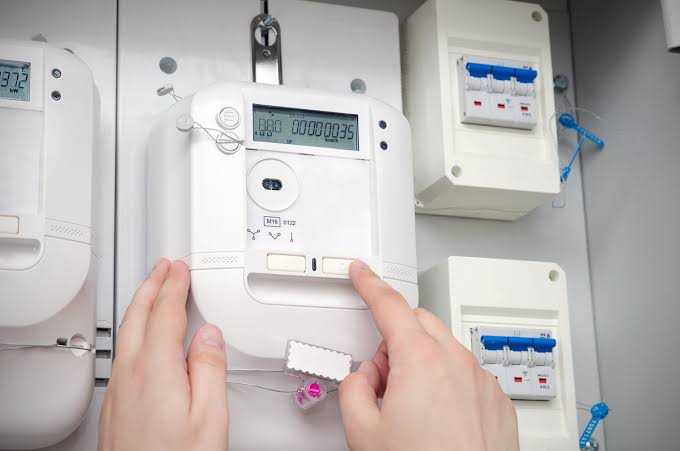

Как устроен и выглядит умный электросчетчик
Внешне умный электросчетчик похож на современный электронный прибор учета: прямоугольный корпус, клеммы для подключения и цифровой дисплей. На экране поочередно отображаются общий расход, показания по тарифам и другие доступные параметры.
Внутри корпуса или в связанных с ним устройствах находятся основные компоненты:
- Измерительный блок определяет количество потребленной электроэнергии, силу тока, напряжение и другие параметры сети.
- Микроконтроллер обрабатывает результаты измерений и управляет работой счетчика.
- Энергонезависимая память хранит показания, настройки и журнал событий, в том числе при временном отключении питания.
- Встроенные часы распределяют потребление по времени суток и тарифным зонам.
- Модуль связи обеспечивает обмен данными с интеллектуальной системой учета.
- Датчики могут фиксировать вскрытие корпуса, воздействие магнитного поля и другие предусмотренные события.
- Реле управления нагрузкой позволяет ограничивать или восстанавливать подачу электроэнергии по команде оператора, если эта функция предусмотрена конструкцией.
Модуль передачи данных бывает встроенным или внешним. В первом случае измерение и обмен информацией выполняет один прибор. Во втором электросчетчик подключают к отдельному контроллеру: счетчик учитывает расход, а контроллер получает и отправляет сведения. Такая схема обеспечивает автоматизацию учета электроэнергии, но не всегда означает подключение к официальной системе поставщика.
Как работает умный счетчик электроэнергии
Работу электросчетчика с передачей данных можно разделить на пять этапов:
- Измерение. Прибор непрерывно учитывает количество потребленной электроэнергии.
- Сохранение. Показания записываются в память с привязкой ко времени и действующему тарифу.
- Передача. В заданные интервалы модуль связи отправляет накопленные сведения оператору интеллектуальной системы.
- Обработка. Система принимает информацию, проверяет ее и сохраняет в общей базе данных.
- Использование. Поставщик применяет сведения для расчетов и контроля учета, а потребитель может просматривать доступные показания и историю расхода.
Для обмена информацией могут использоваться радиоканал, сотовая сеть или проводной интерфейс. Домашний Wi-Fi требуется не всегда: способ связи определяется установленным оборудованием и инфраструктурой оператора. Например, счетчик с радиомодулем может передавать сведения на промежуточное устройство сбора данных, а не напрямую через домашний интернет.
Если соединение временно пропало, прибор обычно продолжает учитывать расход и сохраняет результаты в памяти. После восстановления связи накопленные сведения передаются в систему.
Что умеет интеллектуальный прибор учета
Основная задача ИПУЭ — измерять потребление и автоматически передавать показания. Дополнительные возможности определяются комплектацией прибора и настройками интеллектуальной системы учета.
- ведение учета по нескольким тарифным зонам;
- хранение истории потребления и журнала событий;
- измерение напряжения, силы тока, мощности и частоты сети;
- фиксация отключений, перепадов напряжения и превышения заданной мощности;
- обнаружение предусмотренных конструкцией признаков вмешательства;
- уведомление оператора о неисправностях и нарушениях;
- предоставление данных через личный кабинет, приложение или выносной дисплей;
- ограничение и восстановление нагрузки по команде оператора при наличии соответствующего реле.
Например, цифровой прибор может поддерживать многотарифный учет, но не иметь реле управления нагрузкой. Доступ к подробной статистике также определяется возможностями информационной системы, к которой подключен счетчик.
Какие бывают умные электросчетчики
Умные приборы учета различаются по типу электросети, количеству тарифов, конструкции и способу передачи данных.
| Вид счетчика | Где применяется | Особенность |
|---|---|---|
| Однофазный | Квартиры, дачи и небольшие частные дома с сетью 220 В | Учитывает электроэнергию в однофазной сети |
| Трехфазный | Частные дома с трехфазным вводом, мастерские и предприятия | Работает в сети 380 В и рассчитан на более высокую нагрузку |
| Однотарифный | Объекты с единым тарифом независимо от времени суток | Весь расход учитывается по одной тарифной зоне |
| Многотарифный | Жилье и предприятия с тарифами, зависящими от времени | Разделяет потребление, например, на дневную и ночную зоны |
| Со встроенным модулем связи | Квартиры, дома и коммерческие объекты | Самостоятельно передает данные в интеллектуальную систему |
| С внешним модулем связи | Объекты, где счетчик подключен к отдельному контроллеру | Прибор измеряет расход, а контроллер отправляет сведения |
| Моноблочный | Электрощиты, где измерительная и управляющая части размещены рядом | Основные компоненты находятся в одном корпусе |
| Сплит-счетчик | Фасады, опоры и другие места с ограниченным доступом | Измерительный блок и пользовательский дисплей установлены отдельно |
| Бытовой | Квартиры, частные дома и небольшие помещения | Рассчитан на типичные бытовые нагрузки |
| Промышленный | Производства, склады и крупные коммерческие объекты | Поддерживает повышенные нагрузки и расширенный сбор данных |
Один прибор может одновременно относиться к нескольким категориям. Например, счетчик бывает однофазным, многотарифным, выполненным в виде сплит-системы и оснащенным встроенным радиомодулем.
Чем умный счетчик отличается от обычного
Главное практическое различие заключается не в дисплее или количестве тарифов, а в возможности автоматического обмена данными.
| Критерий | Обычный счетчик | Умный счетчик |
|---|---|---|
| Снятие показаний | Потребитель или контролер считывает значения с дисплея | Данные считываются автоматически, но остаются доступными на приборе |
| Передача показаний | Обычно выполняется вручную | Происходит без участия владельца после подключения к системе |
| Хранение данных | Зависит от модели, часто доступен только ограниченный архив | Сохраняется история показаний и событий с привязкой ко времени |
| Контроль сети | Обычно ограничен учетом потребления | Может измерять напряжение, мощность и другие параметры |
| Многотарифный учет | Поддерживается некоторыми электронными моделями | Обычно предусмотрен, но требует соответствующей настройки |
| Удаленный доступ | Как правило, отсутствует | Может предоставляться через личный кабинет, приложение или выносной дисплей |
| Работа в интеллектуальной системе | Не предусмотрена либо требует внешнего контроллера | Прибор изначально рассчитан на автоматический обмен данными |
Обычный электронный счетчик тоже может иметь память и поддерживать несколько тарифов. От умного прибора он отличается отсутствием полноценного автоматического обмена данными с интеллектуальной системой.
Преимущества и ограничения умных счетчиков
Преимущества
После подключения прибора к интеллектуальной системе владельцу не требуется ежемесячно переписывать и отправлять показания. Это снижает риск ошибок и пропуска установленного срока передачи данных.
История потребления позволяет сравнивать расход за разные периоды и находить причины его увеличения. При многотарифном учете электроэнергия автоматически распределяется по действующим тарифным зонам.
Поставщик быстрее получает сведения о неисправностях, отключениях и отклонениях параметров сети. Это упрощает контроль состояния учета и помогает раньше обнаруживать проблемы.
Ограничения
Возможности интеллектуального учета зависят от установленного оборудования и программного обеспечения оператора. Пользователю могут быть доступны только текущие показания без почасовой статистики и подробного архива.
При сбоях связи информация поступает с задержкой. Обычно счетчик сохраняет данные, однако автоматическая отправка возобновится только после восстановления соединения.
Установка нового прибора не гарантирует снижения расходов. Счетчик измеряет потребление, а экономия появляется только в том случае, если владелец анализирует данные, меняет режим использования техники или переходит на подходящий тариф. Для многотарифного учета недостаточно купить совместимую модель: выбранный тариф необходимо оформить у поставщика.
Монтаж и подключение к интеллектуальной системе могут происходить в разные дни. Пока автоматическая передача не заработала, новый прибор фактически используется как обычный электронный счетчик.
Кто и как устанавливает умные счетчики
Установкой и заменой приборов учета в большинстве случаев занимается ответственная энергоснабжающая или сетевая организация. В многоквартирных домах работы обычно проводит гарантирующий поставщик, а в частных домах и на других объектах — сетевая организация. Владелец помещения должен обеспечить специалистам доступ к месту установки.
Старый счетчик меняют при поломке, окончании срока эксплуатации или межповерочного интервала, а также при отсутствии прибора там, где он должен быть установлен. Исправный электросчетчик обычно можно использовать до наступления основания для замены, если ответственная организация не проводит плановую модернизацию системы учета.
Самостоятельно снимать пломбу, демонтировать действующий прибор или подключать новый нельзя. Такие действия могут быть расценены как вмешательство в учет. Досрочную замену по инициативе владельца необходимо предварительно согласовать с поставщиком или сетевой организацией.
После монтажа специалист проверяет подключение и работу счетчика, фиксирует начальные показания, устанавливает пломбу и оформляет ввод в эксплуатацию. Затем прибор присоединяют к интеллектуальной системе учета электроэнергии. Установка и начало автоматической передачи данных не всегда происходят одновременно.
В акте следует проверить номер счетчика, начальные показания и дату ввода в эксплуатацию. Также нужно уточнить способ просмотра данных, срок подключения к системе и необходимость временно передавать показания вручную. До подтверждения автоматического обмена сведения лучше отправлять прежним способом.
Частые вопросы об умных счетчиках электроэнергии
Нужно ли передавать показания умного счетчика вручную?
Если прибор подключен к интеллектуальной системе учета и автоматическая передача работает, вручную отправлять показания не нужно. Само наличие нового счетчика этого не гарантирует: между установкой и подключением к системе может пройти некоторое время. До подтверждения подключения показания лучше передавать прежним способом.
Нужен ли умному счетчику домашний Wi-Fi?
Необязательно. Для обмена данными могут использоваться радиоканал, сотовая сеть или проводной интерфейс. Способ связи выбирает оператор системы с учетом установленного оборудования. Домашний Wi-Fi требуется только для отдельных решений с соответствующим модулем.
Что происходит, если умный счетчик потерял связь?
Прибор продолжает учитывать электроэнергию и сохраняет показания во внутренней памяти. После восстановления связи накопленные сведения обычно передаются в систему автоматически. Объем хранимых данных и порядок повторной отправки определяются оборудованием и его настройками.
Где посмотреть показания умного счетчика?
Текущие значения можно проверить на дисплее прибора или выносном экране. Удаленный доступ может предоставляться через личный кабинет поставщика, сервис управляющей организации или мобильное приложение. Точный способ указан в акте, инструкции или уведомлении о подключении.
Можно ли отказаться от установки умного счетчика?
Исправный старый прибор обычно можно использовать до окончания срока эксплуатации или межповерочного интервала, если не проводится плановая модернизация учета. Когда возникло законное основание для замены, потребитель не может потребовать установить вместо интеллектуального прибора счетчик, не соответствующий действующим требованиям. Отказ предоставить доступ к месту установки также может повлиять на порядок расчета платы за электроэнергию.
За чей счет устанавливается умный счетчик электроэнергии?
В многоквартирных домах замену обычно проводит гарантирующий поставщик, а в частных домах и на других объектах — сетевая организация. Потребитель отдельно не покупает прибор, если его меняют из-за поломки, окончания срока эксплуатации или межповерочного интервала. Досрочная замена по желанию владельца может быть платной, поэтому условия следует заранее согласовать с ответственной организацией.
Можно ли превратить обычный электросчетчик в умный?
К совместимому электронному счетчику можно подключить внешний контроллер через импульсный выход или интерфейс RS-485. Он будет считывать показания и отправлять их в приложение или облачный сервис. Однако такая автоматизация не означает, что прибор официально подключен к интеллектуальной системе поставщика электроэнергии. Вмешательство в опломбированную часть счетчика необходимо согласовать.
Может ли энергоснабжающая компания дистанционно отключить электричество?
Некоторые счетчики оснащены реле, которое позволяет удаленно ограничивать или восстанавливать подачу электроэнергии. Наличие такой функции не дает поставщику права отключать электричество произвольно. Ограничение допускается только по установленным основаниям и с соблюдением предусмотренной процедуры уведомления потребителя.
Как понять, что счетчик действительно передает показания?
Нужно проверить дату последних полученных сведений в личном кабинете и сравнить их с показаниями на дисплее. Также можно уточнить у поставщика статус подключения прибора к интеллектуальной системе. Наличие антенны или радиомодуля само по себе не подтверждает, что обмен данными уже настроен.
Что делать, если электросчетчик не заменяют?
Нужно направить письменное обращение гарантирующему поставщику или сетевой организации и сохранить его регистрационный номер. В обращении следует указать адрес, номер прибора, причину и дату возникновения необходимости в замене. Если ответа или работ нет, можно запросить официальное объяснение задержки, а затем обратиться в региональный надзорный орган или прокуратуру.
Можно ли самостоятельно установить умный электросчетчик?
Физически установить оборудование может квалифицированный электрик, если такой порядок согласован с ответственной организацией. Но для расчетов недостаточно просто подключить прибор: его необходимо проверить, опломбировать и официально ввести в эксплуатацию. Самостоятельно снимать пломбу и заменять действующий счетчик нельзя.
Продолжает ли умный счетчик работать при отключении электричества?
При отсутствии напряжения потребление прекращается, поэтому учитывать электроэнергию в этот период нечего. Прибор сохраняет ранее записанные показания в энергонезависимой памяти, а некоторые модели используют резервное питание для часов, журнала событий или обмена служебными данными. После восстановления электроснабжения счетчик возвращается к обычной работе.
