Опорные кран-балки — один из наиболее распространённых типов мостовых кранов, применяемых в промышленности и строительстве. Их отличительная особенность заключается в том, что ходовые колёса механизма передвижения опираются непосредственно на подкрановые рельсы, уложенные на балки или колонны здания. Детальную техническую информацию и характеристики актуальных моделей можно найти по адресу https://crane-service.ru/kran-balki/opornye-kran-balki/. Такая конструкция позволяет рационально использовать объём производственного помещения и обеспечивает высокую грузоподъёмность при относительно небольшой собственной массе оборудования.
Конструктивные особенности и принцип работы

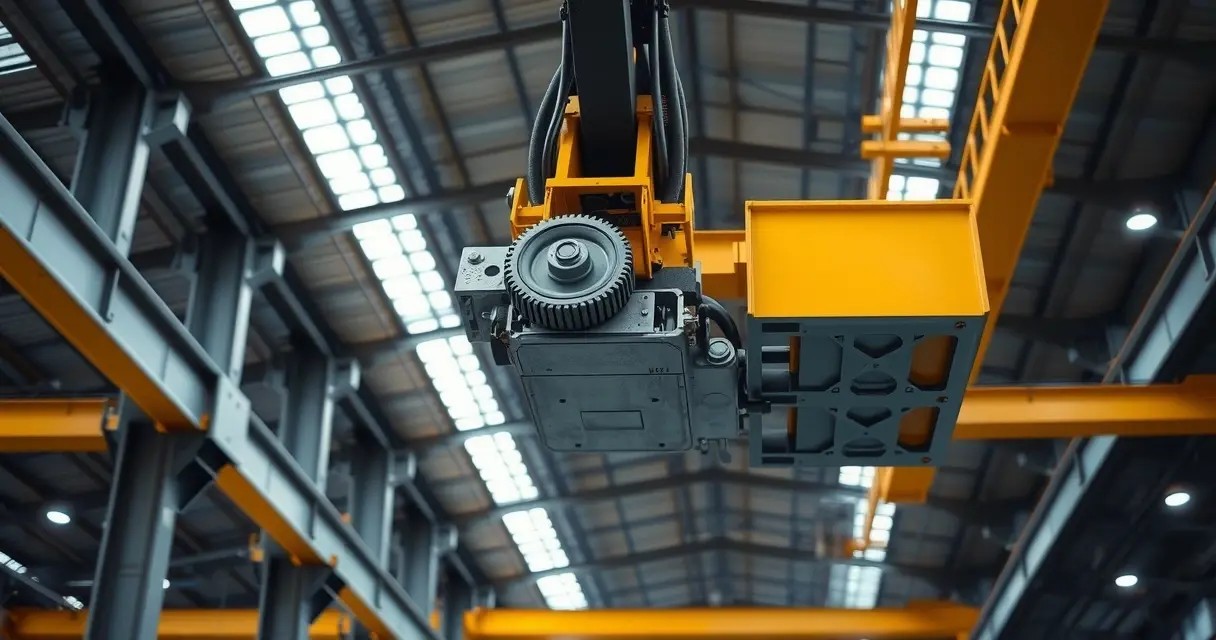

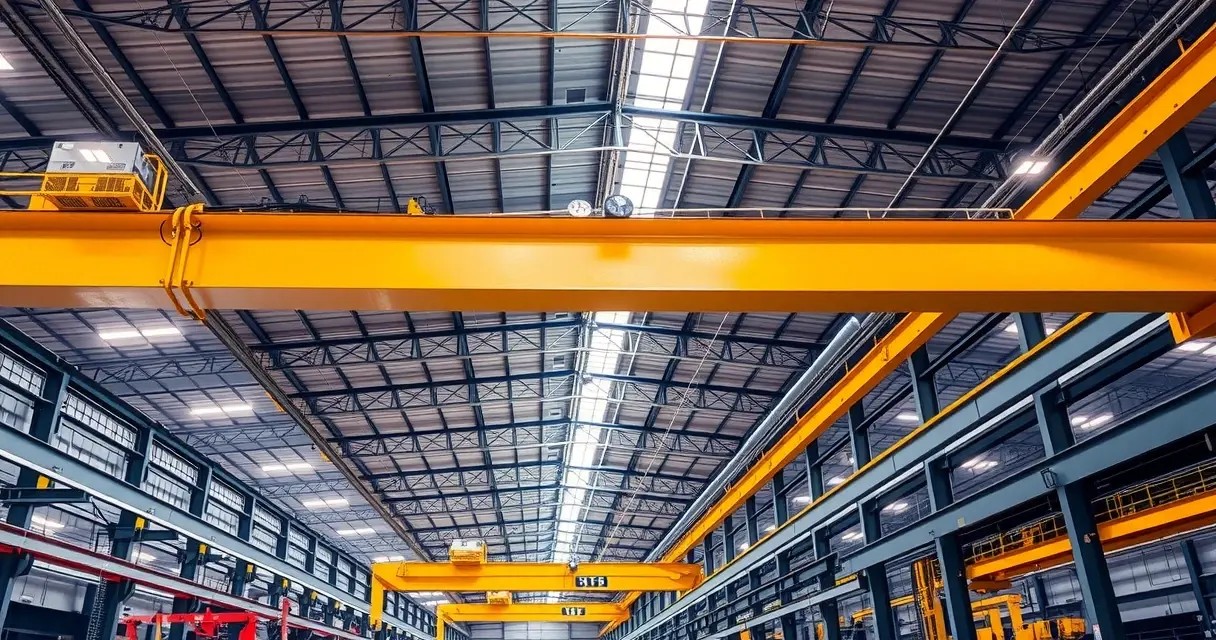

Основу опорной кран-балки составляет металлическая несущая балка — однопролётная или двухпролётная, — которая перемещается вдоль цеха по рельсам, закреплённым на подкрановых конструкциях здания. По самой балке движется тельфер (электрическая таль), осуществляющий подъём и перемещение груза в поперечном направлении. Совокупность этих двух движений — продольного и поперечного — даёт возможность обслуживать практически всю площадь рабочей зоны.
Ходовые колёса крана устанавливаются на торцевых балках и опираются на верхний пояс подкрановых балок здания. Именно это принципиально отличает опорную конструкцию от подвесной: в подвесном варианте механизм крепится к нижнему поясу потолочной балки. Опорное исполнение позволяет работать с более тяжёлыми грузами и обеспечивает большую жёсткость всей системы.
Привод передвижения мостового пролёта и тельфера может быть электрическим или ручным. Электрические модели оснащаются системами управления — кнопочным постом на подвеске или радиопультом, что значительно упрощает работу оператора и повышает точность позиционирования груза.
Классификация и основные характеристики
Опорные кран-балки различаются по нескольким параметрам, которые определяют область их применения и эксплуатационные возможности:
- По количеству балок: однобалочные (с одной несущей балкой) и двухбалочные (с двумя параллельными балками) — последние применяются при больших пролётах и высокой грузоподъёмности.
- По типу привода: электрические кран-балки с приводным механизмом передвижения и подъёма, а также ручные модели для небольших грузов и редкого использования.
- По грузоподъёмности: стандартный диапазон — от 1 до 16 тонн; для специализированных задач возможно изготовление моделей с большей грузоподъёмностью.
- По пролёту: типовые значения — от 4,5 до 28,5 метров с шагом, соответствующим стандартным промышленным пролётам зданий.
- По режиму работы: лёгкий (А1–А3), средний (А4–А5) и тяжёлый (А6–А8) — выбор зависит от интенсивности эксплуатации.
Высота подъёма груза также является важным параметром и подбирается в зависимости от высоты производственного помещения и технологических требований. Стандартный диапазон — от 3 до 12 метров, хотя для высоких зданий возможны нестандартные решения.
Где и как применяются опорные кран-балки

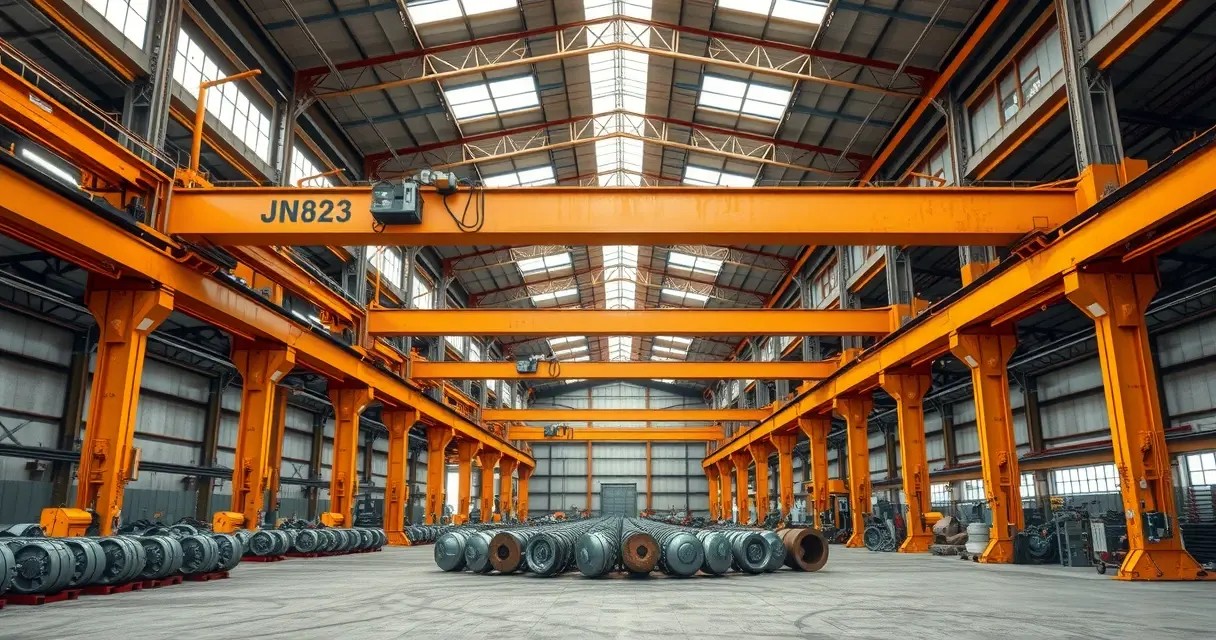

Сфера применения опорных кран-балок охватывает большинство отраслей промышленности. Они устанавливаются на машиностроительных и металлообрабатывающих заводах, в складских комплексах, на деревообрабатывающих предприятиях, в авторемонтных мастерских и на производственных базах строительных организаций. Везде, где требуется регулярное перемещение тяжёлых изделий внутри помещения, опорная кран-балка становится стандартным и проверенным решением.
По сравнению с мостовыми кранами большой грузоподъёмности, опорные кран-балки выигрывают в простоте монтажа и обслуживания. Их можно устанавливать как в новых зданиях, так и в уже эксплуатируемых цехах — при условии, что несущие конструкции выдерживают нагрузку. Это делает их удобным вариантом при реконструкции производств без капитальной перестройки здания.
Для наружных площадок и открытых складов опорные кран-балки также применяются, но тогда требуется специальное исполнение с защитой от атмосферного воздействия: усиленная окраска, влагозащищённая электроарматура и подогрев отдельных узлов в районах с суровым климатом.
Требования к монтажу и эксплуатации
Перед установкой опорной кран-балки обязательно проводится расчёт несущих конструкций здания. Подкрановые балки и колонны должны выдерживать не только рабочую нагрузку от груза, но и динамические нагрузки, возникающие при движении крана и торможении. Рельсы укладываются строго по горизонтальному уровню с допустимым отклонением, регламентированным нормативными документами.
Ввод в эксплуатацию нового грузоподъёмного оборудования сопровождается техническим освидетельствованием: статическими и динамическими испытаниями с грузом, превышающим номинальный. Периодические технические осмотры и плановое техническое обслуживание — обязательные условия безопасной работы кран-балки на протяжении всего срока службы, который при правильной эксплуатации составляет 20 лет и более.
Грамотный выбор опорной кран-балки — это баланс между реальными производственными требованиями, характеристиками здания и бюджетом на оснащение. Зная грузоподъёмность, пролёт, высоту подъёма и интенсивность работ, можно точно подобрать модель, которая прослужит долго и без лишних затрат на обслуживание.
