Мостовые краны опорного типа — один из самых распространённых видов грузоподъёмного оборудования на производственных и складских объектах. Кран опорный двухбалочный выделяется среди своих аналогов повышенной несущей способностью и жёсткостью конструкции, что делает его предпочтительным выбором при работе с тяжёлыми грузами или в условиях интенсивной эксплуатации. Именно этот тип крана чаще всего устанавливают в цехах машиностроения, металлургии, судостроения и других отраслях, где ежедневно перемещают грузы весом от нескольких тонн до десятков тонн.
Конструктивные особенности и принцип работы

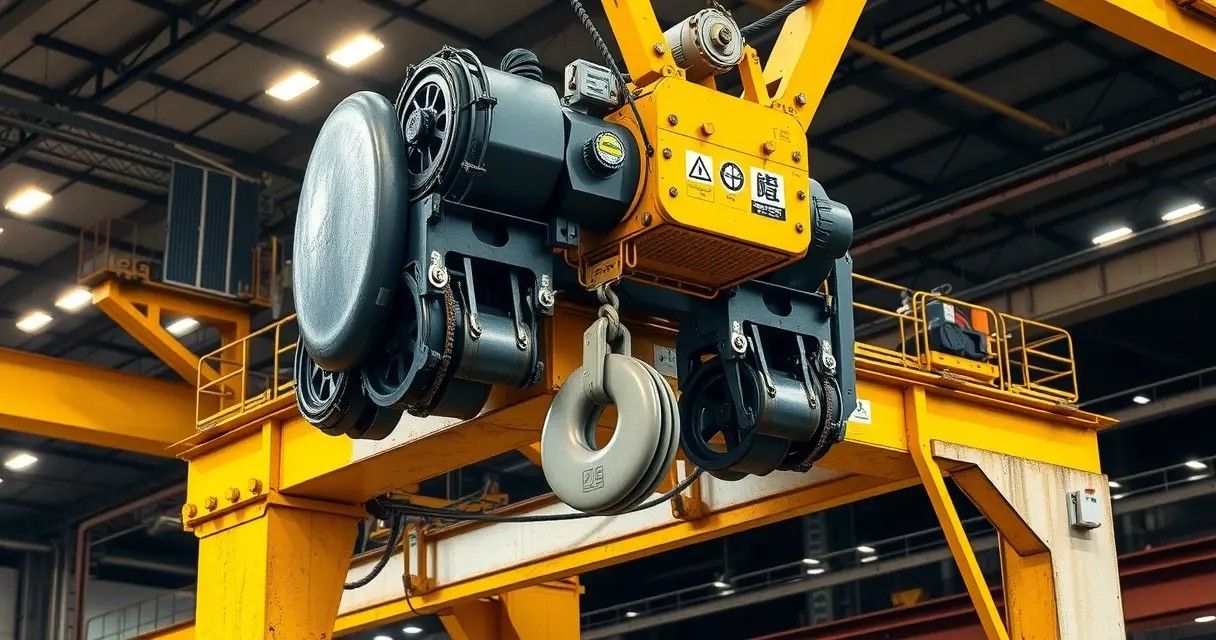

Основу крана составляют две параллельные несущие балки — главные фермы или коробчатые балки, — которые опираются на концевые балки с ходовыми тележками. Именно наличие двух главных балок отличает эту конструкцию от однобалочного варианта и определяет её повышенную жёсткость. Грузовая тележка перемещается по рельсам, уложенным поверх главных балок, что позволяет опустить крюк практически до уровня пола без потерь высоты подъёма.
Ходовые тележки крана передвигаются вдоль подкрановых путей, закреплённых на колоннах здания или специальных эстакадах. Привод механизмов — электрический, управление осуществляется с подвесного пульта, из кабины или дистанционно через радиоканал. Все приводные механизмы — передвижения моста, передвижения тележки и подъёма — работают независимо, что обеспечивает гибкость при позиционировании груза в пространстве.
Сварная металлоконструкция моста рассчитывается под конкретную пролётную длину и группу режима работы. Стандартные пролёты — от 10,5 до 34,5 метра с шагом 1,5 метра, хотя при нестандартных габаритах здания возможно индивидуальное проектирование. Высота подъёма крюка определяется высотой помещения и может достигать 30 метров и более.
Грузоподъёмность и режимы эксплуатации
Двухбалочные опорные краны выпускаются в широком диапазоне грузоподъёмности — как правило, от 5 до 50 тонн, а в специальных исполнениях грузоподъёмность может быть ещё выше. Такой диапазон охватывает потребности большинства промышленных предприятий: от небольших механосборочных производств до тяжёлых металлургических цехов.
Режим работы крана — один из ключевых параметров при проектировании. Согласно классификации, краны делятся на группы от А1 (редкое использование, лёгкий режим) до А8 (круглосуточная работа в тяжёлых условиях). Двухбалочная схема хорошо подходит для режимов А5–А7, то есть для интенсивной эксплуатации с большим числом циклов в смену. Для режима А8 применяют специальные металлоёмкие конструкции с усиленными узлами.
При выборе крана учитывают не только номинальную грузоподъёмность, но и динамические нагрузки: инерционные нагрузки при торможении, ветровые воздействия (для кранов в открытых пролётах), температурные деформации. Двухбалочная конструкция благодаря своей жёсткости лучше справляется с такими нагрузками по сравнению с однобалочным аналогом.
Сферы применения и варианты исполнения
Двухбалочные опорные краны используются в самых разных отраслях промышленности. Перечислим наиболее типичные направления применения:
- Машиностроительные и металлообрабатывающие предприятия — транспортировка заготовок, узлов и готовых изделий внутри цеха, обслуживание станков и прессов.
- Металлургия и литейное производство — работа с ковшами, слитками, прокатом; исполнение в жаростойком варианте для высокотемпературных зон.
- Судостроение и тяжёлое машиностроение — подъём крупногабаритных секций и агрегатов весом в десятки тонн, обслуживание сборочных стапелей.
- Складская логистика и распределительные центры — работа с тяжёлыми паллетами, рулонами, контейнерами в закрытых складских комплексах.
- Энергетика и добывающая промышленность — обслуживание турбин, генераторов, горнодобывающего оборудования.
Помимо стандартных исполнений, производители предлагают специализированные варианты: взрывозащищённые краны для химических производств, краны с пониженной строительной высотой для помещений с ограниченной высотой под перекрытием, краны с двумя грузовыми тележками для одновременного обслуживания нескольких рабочих позиций.
Монтаж, обслуживание и требования к подкрановым путям
Подкрановые пути для опорных кранов монтируются на подкрановых балках, которые являются частью несущих конструкций здания. К путям предъявляются строгие требования по прямолинейности, параллельности рельсов и перепаду высот — отклонения от нормы напрямую влияют на срок службы ходовых колёс и металлоконструкции моста. Перед монтажом крана необходимо выполнить геодезическую съёмку путей и при необходимости произвести рихтовку.
Техническое обслуживание двухбалочного крана включает периодические осмотры металлоконструкции на наличие трещин и деформаций, контроль состояния сварных швов, проверку тормозов и муфт, смазку подшипниковых узлов. Нормативные сроки осмотров зависят от группы режима работы: для кранов А5 и выше рекомендуется ежемесячный технический осмотр и ежегодное полное техническое освидетельствование с грузовыми испытаниями.
Проектирование и изготовление кранов для конкретного объекта — процесс, требующий детального технического задания: пролёт здания, высота подъёма, грузоподъёмность, режим работы, тип грузозахватного органа, напряжение питающей сети. Только при наличии полной исходной информации конструкторы могут разработать оптимальную схему, которая обеспечит надёжную работу оборудования на протяжении всего расчётного ресурса.
Двухбалочный опорный мостовой кран — зрелая, отработанная конструкция с понятными характеристиками и предсказуемым поведением в эксплуатации. Его выбирают не за модность, а за надёжность: там, где однобалочный аналог уже не справляется с нагрузкой или прогибается сверх допустимого, двухбалочная схема работает в полную силу. При грамотном проектировании и регулярном обслуживании такой кран служит 20–30 лет без капитального ремонта металлоконструкции.
