Программируемые логические контроллеры (ПЛК) — это специализированные вычислительные устройства, предназначенные для автоматизации технологических процессов на промышленных объектах. Они работают в условиях вибраций, перепадов температур и электромагнитных помех, с которыми обычная компьютерная техника не справится. Линейка промышленных контроллеров CREVIS, с которой можно ознакомиться по адресу https://www.crevis.ru/catalog/remote_io/plc/, охватывает решения для построения систем АСУ ТП различного масштаба — от компактных локальных установок до распределённых промышленных сетей.
Что такое ПЛК и как он устроен
В основе любого программируемого логического контроллера лежит центральный процессорный модуль, который циклически выполняет пользовательскую программу. На каждом цикле контроллер считывает состояние входов — датчиков, кнопок, сигналов с полевых устройств, — обрабатывает данные по заданному алгоритму и формирует команды на выходах: реле, клапанах, приводах. Такая архитектура обеспечивает детерминированное поведение системы, то есть гарантированное время реакции на внешнее событие.
Современные ПЛК оснащаются несколькими типами памяти: флэш для хранения программы, оперативной для работы в реальном времени и энергонезависимой для сохранения данных при отключении питания. Помимо этого, в состав контроллера входят коммуникационные интерфейсы — именно они определяют, в какую промышленную сеть может быть интегрировано устройство. Разнообразие доступных протоколов делает современные ПЛК универсальным инструментом интеграции разнородного оборудования.
Конструктивно контроллеры выпускаются в нескольких форм-факторах. Компактные модели объединяют процессор и фиксированный набор входов-выходов в одном корпусе — они удобны для небольших задач. Модульные решения позволяют гибко наращивать количество каналов ввода-вывода под конкретный проект. Некоторые производители предлагают и так называемые программные ПЛК, работающие на базе промышленных компьютеров под управлением специализированных операционных систем.
Протоколы и среды программирования
Один из ключевых критериев выбора контроллера — поддерживаемые коммуникационные протоколы. Modbus RTU и Modbus TCP относятся к числу наиболее распространённых промышленных протоколов: первый работает по последовательным интерфейсам RS-485/RS-232, второй — через Ethernet. Они хорошо зарекомендовали себя для опроса датчиков и управления исполнительными устройствами в условиях, где не требуется высокая скорость обмена.
Для задач, где критична синхронизация и минимальные задержки, применяется протокол EtherCAT. Он позволяет объединять сотни узлов в единую сеть с временем цикла в единицы миллисекунд и погрешностью синхронизации менее микросекунды. Это делает EtherCAT востребованным в робототехнике, станкостроении и других областях, где требуется точное координированное управление несколькими осями.
Среда программирования CODESYS стала фактическим стандартом для ПЛК многих производителей. Она реализует все пять языков стандарта МЭК 61131-3:
- Ladder Diagram (LD) — лестничная логика, визуально напоминающая релейные схемы, понятная электрикам без опыта программирования.
- Function Block Diagram (FBD) — блочные диаграммы, удобные для описания аналоговых и логических зависимостей.
- Structured Text (ST) — текстовый язык высокого уровня, схожий с Pascal, позволяющий реализовывать сложные вычислительные алгоритмы.
- Instruction List (IL) и Sequential Function Chart (SFC) — для специфических задач и последовательных процессов.
Контроллеры на базе Linux предоставляют дополнительные возможности: запуск нескольких приложений одновременно, работу с базами данных, поддержку скриптовых языков и более широкие сетевые функции. OPC UA — протокол уровня SCADA и MES — обеспечивает безопасный и стандартизированный обмен данными между контроллером и системами верхнего уровня, включая облачные платформы и системы бизнес-аналитики.
Применение ПЛК в системах АСУ ТП
Системы автоматизированного управления технологическими процессами строятся по иерархическому принципу. ПЛК занимает полевой уровень: он напрямую взаимодействует с датчиками и исполнительными механизмами, принимает решения по заданному алгоритму и передаёт данные на уровень диспетчеризации — к операторским панелям или SCADA-системам. Такое разделение позволяет независимо масштабировать и модернизировать каждый уровень.
Функция WebVisu, реализованная в ряде контроллеров, даёт возможность просматривать визуализацию технологического процесса через обычный браузер без установки дополнительного программного обеспечения. Это упрощает удалённый мониторинг небольших объектов: насосных станций, вентиляционных установок, локальных систем отопления. Оператор получает доступ к графикам, сигнализациям и параметрам настройки с любого устройства, подключённого к сети предприятия.
Диапазон отраслей, где применяются программируемые логические контроллеры, чрезвычайно широк. Среди наиболее типичных направлений — управление конвейерными линиями на производстве, автоматизация насосных и компрессорных станций, системы управления зданием (BMS), контроль технологических параметров в химической и пищевой промышленности, а также диспетчеризация энергетических объектов. В каждом из этих случаев ПЛК обеспечивает надёжную работу без постоянного участия оператора.
На что обратить внимание при выборе контроллера
Прежде всего, нужно оценить количество и типы сигналов: дискретные входы-выходы, аналоговые каналы (токовые 4–20 мА, напряжение, термопарные), высокоскоростные счётчики. Выбранный контроллер должен покрывать текущие потребности с запасом 20–30% — это облегчит возможное расширение системы в будущем без замены центрального модуля.
Второй важный параметр — время цикла выполнения программы. Для большинства технологических задач достаточно цикла 10–50 мс, но системы управления движением или быстрые регуляторы могут требовать цикла менее 1 мс. Здесь же стоит учитывать объём памяти программы и данных: сложные алгоритмы с историей значений потребуют больше ресурсов, чем простая логика включения-выключения.

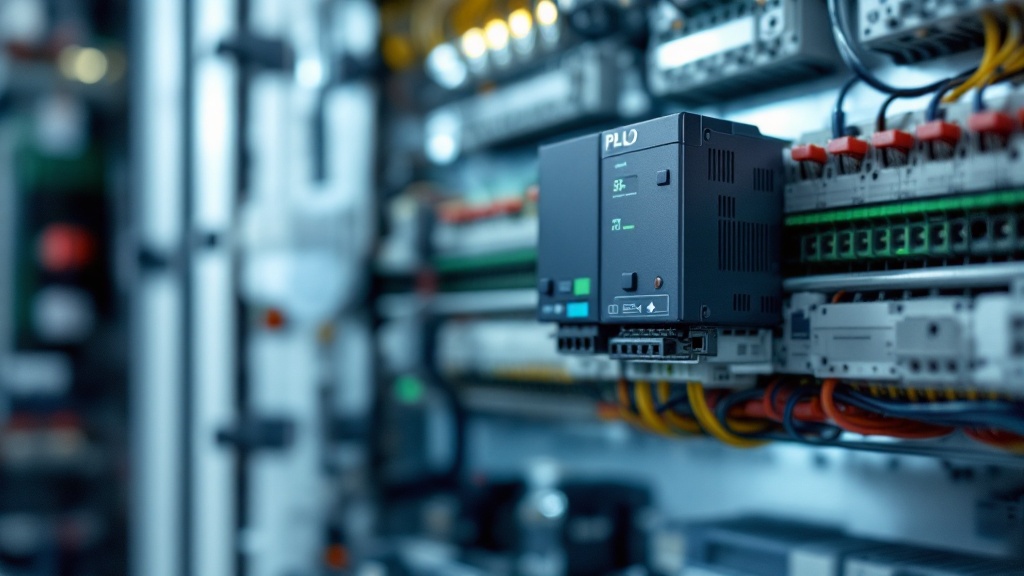

Условия эксплуатации задают требования к степени защиты корпуса (IP), диапазону рабочих температур и устойчивости к вибрациям. Контроллеры для монтажа на DIN-рейку в закрытом щите могут иметь менее жёсткие характеристики, чем модели для установки непосредственно на машине или в неотапливаемом помещении. Наличие резервирования питания и возможность горячей замены модулей без остановки процесса — критически важные факторы для непрерывных производств.
Выбор промышленного контроллера — это всегда баланс между функциональностью, надёжностью и совместимостью с уже существующей инфраструктурой. ПЛК, поддерживающий стандартные протоколы и среду программирования CODESYS, как правило, проще интегрировать в готовую систему и легче обслуживать в долгосрочной перспективе — вне зависимости от того, какой инженер будет работать с оборудованием через несколько лет.
