Среди грузозахватных приспособлений канатные стропы занимают одно из центральных мест — они используются в строительстве, промышленности, портовых и складских операциях. Строп канатный представляет собой отрезок стального каната с петлями или концевыми элементами, рассчитанный на подъём и перемещение грузов в паре с крюком крана или иного подъёмного механизма. Популярность этого приспособления объясняется сочетанием гибкости, высокой прочности и широкого диапазона грузоподъёмности — от нескольких сотен килограммов до нескольких десятков тонн.
Конструкция и материалы

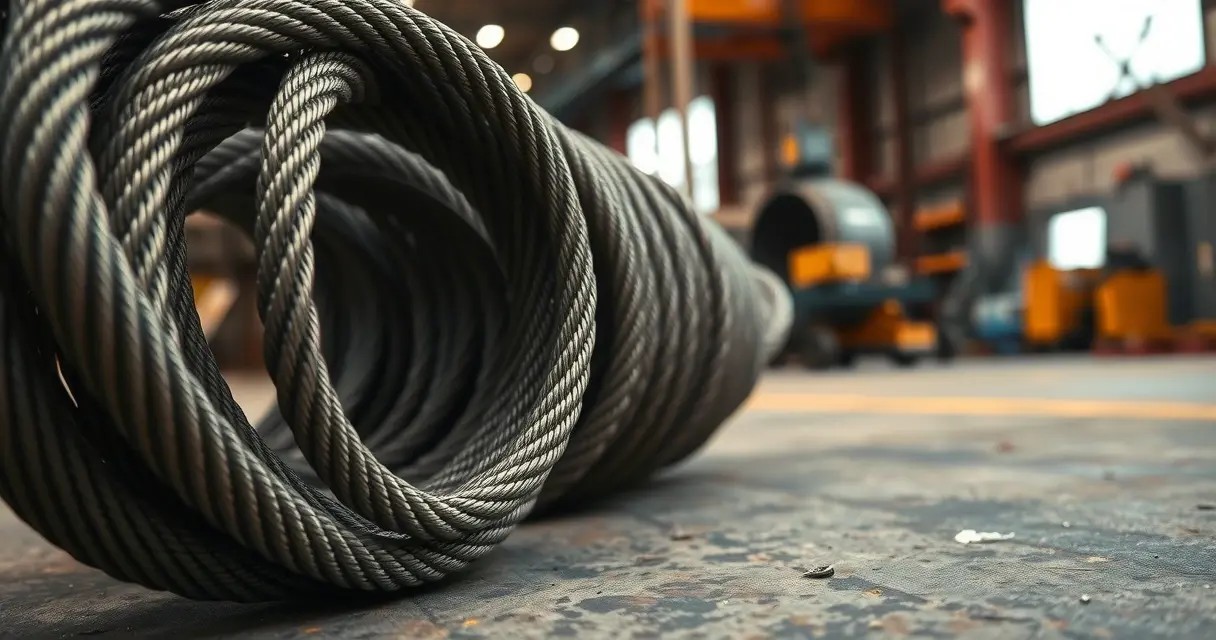

Основу канатного стропа составляет стальной проволочный канат, свитый из множества отдельных проволок, сгруппированных в пряди. Такая структура обеспечивает равномерное распределение нагрузки по сечению и позволяет изделию сохранять форму даже при значительном натяжении. Канаты чаще всего изготавливают по конструкции 6×19 или 6×37 — цифры указывают на количество прядей и проволок в каждой из них. Чем больше проволок, тем мягче и гибче канат, хотя абразивная стойкость при этом несколько снижается.

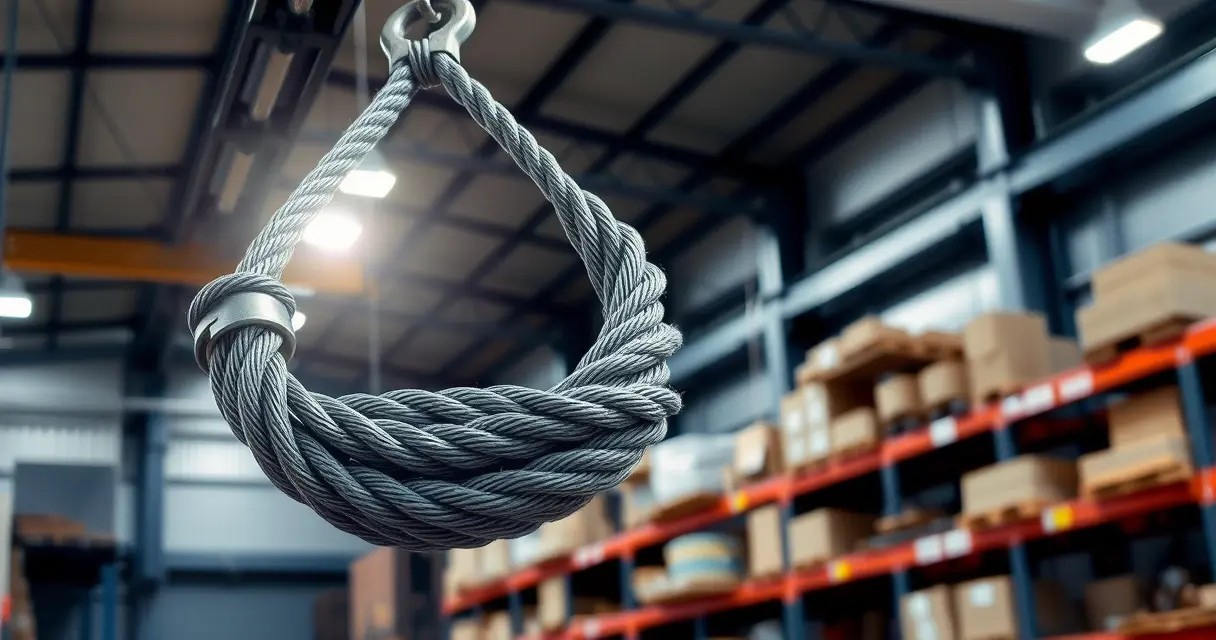

Концевые петли формируют методом заплётки или опрессовки алюминиевой втулкой. Заплётка считается более трудоёмкой, но при правильном исполнении даёт высокую надёжность. Опрессовка технологичнее и обеспечивает стабильное качество в серийном производстве. На петли, как правило, надевают коуши — стальные вкладыши каплевидной формы, которые защищают канат от перегиба и истирания в точке контакта с крюком или скобой.
Для работы в агрессивных средах (повышенная влажность, морской климат, химические производства) применяют канаты с оцинкованными проволоками или нержавеющей сталью. Смазка, нанесённая в процессе производства, дополнительно защищает внутренние слои от коррозии и снижает износ при многократных перегибах.
Основные типы и исполнения

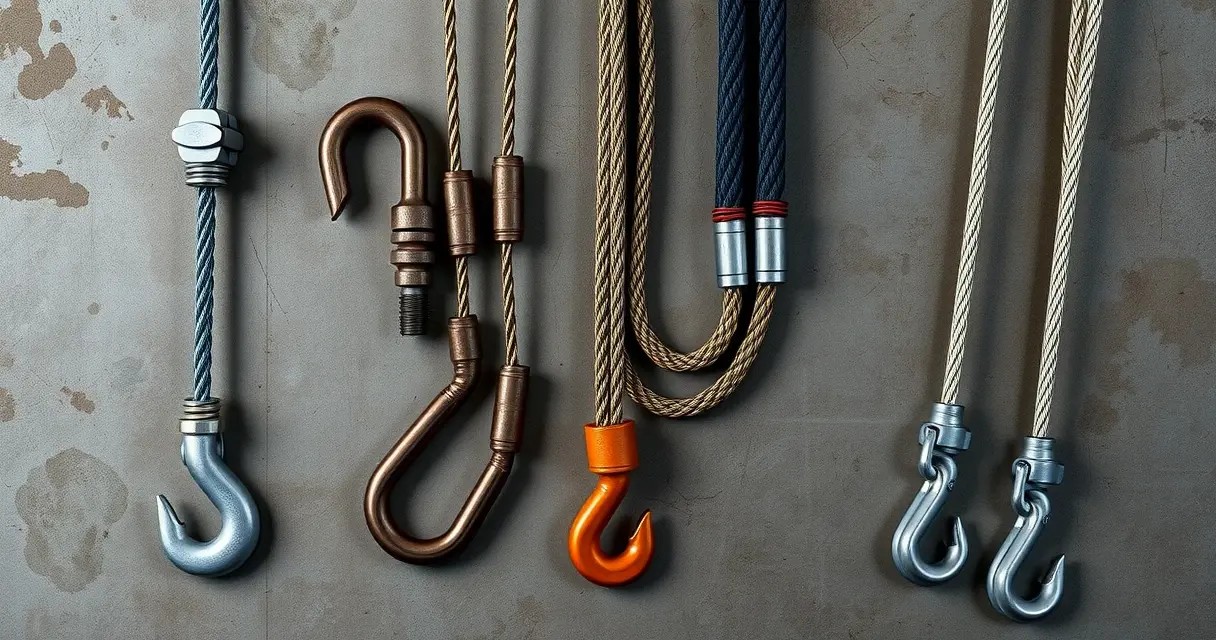

Канатные стропы классифицируют по числу ветвей и конструктивному исполнению. Наиболее распространены следующие варианты:
- Одноветвевые стропы (1СК) — простейшая схема с петлёй на каждом конце, применяется для прямолинейного подъёма штучных грузов с удобными точками захвата.
- Двухветвевые стропы (2СК) — два канатных элемента с общим звеном в верхней части, позволяют равномерно распределить нагрузку между двумя точками строповки.
- Трёх- и четырёхветвевые стропы (3СК, 4СК) — используются для крупногабаритных и тяжёлых грузов, когда необходимо задействовать несколько точек опоры одновременно.
- Кольцевые стропы (СКК) — замкнутая петля без выраженных концов, удобна для охвата груза по периметру или через несколько точек.
- Бесконечные петлевые стропы (СКП) — разновидность кольцевых, отличающаяся способом соединения концов каната и предназначенная для использования в качестве обхватывающей петли.
Выбор типа определяется геометрией груза, количеством точек строповки и допустимым углом между ветвями. При увеличении угла расхождения ветвей относительно вертикали допустимая нагрузка на строп снижается — это прописано в нормативных документах и должно учитываться при каждом подъёме.
Маркировка и грузоподъёмность
Каждый канатный строп промышленного изготовления снабжается биркой или клеймом с указанием грузоподъёмности, длины, диаметра каната, даты изготовления и обозначения по ГОСТ или ТУ. В России производство регулируется ГОСТ 25573-82 и рядом отраслевых стандартов. На бирке, как правило, приводятся два значения грузоподъёмности: при вертикальном подъёме (угол 0°) и при работе с двумя ветвями под углом до 90°.
Диаметр каната напрямую влияет на грузоподъёмность: типовой ряд охватывает диаметры от 8 до 56 мм, что позволяет перекрыть грузоподъёмность примерно от 0,5 до 32 тонн для одноветвевого стропа. Многоветвевые конфигурации дают ещё больший диапазон. Коэффициент запаса прочности для стропов, работающих в режиме подъёма людей, устанавливается выше, чем для грузовых операций.
Эксплуатация и техническое обслуживание
Канатные стропы требуют регулярного осмотра перед каждым использованием. Строп подлежит выводу из эксплуатации, если обнаружены обрывы проволок сверх допустимого числа на шаге свивки, деформации каната (перекрут, расплющивание, «фонарь»), трещины или износ коушей, а также повреждения петель и концевых элементов. Норма выбраковки прописана в ПБ 10-382-00 и соответствующих технических регламентах.
Хранить стропы рекомендуется в закрытых помещениях на стеллажах или крюках, избегая контакта с кислотами, щелочами и высокими температурами. Периодическая смазка каната продлевает срок службы и сохраняет гибкость. Строп канатный, прошедший ремонт (перезаплётку), должен заново пройти нагрузочные испытания, после чего бирка обновляется.
При всей своей практичности канатные стропы уступают текстильным в мягкости контакта с поверхностью груза: они могут оставлять следы на окрашенных и полированных изделиях. В таких случаях применяют мягкие прокладки или выбирают текстильный аналог. Там же, где требуется стойкость к острым кромкам, высоким температурам или агрессивным веществам, канатный строп остаётся предпочтительным решением.
Правильно подобранный и своевременно обслуживаемый канатный строп служит долго и надёжно. Ключевые параметры выбора — диаметр каната, число ветвей, длина и тип концевых элементов — определяются характером груза и схемой строповки. Соблюдение норм нагрузки и периодическая проверка состояния изделия позволяют избежать аварийных ситуаций и продлить ресурс приспособления до максимума.
