Монтаж концевых муфт: соединение термоусаживаемого кабеля

Преимущества использования

Применение муфт концевых позволяет добиться следующих преимуществ, главными из которых можно назвать следующие:

• повышенная степень герметизации жил кабелей;
• высокая стойкость к различным механическим воздействиям;
• устойчивость к влиянию пониженных и повышенных температур;
• химическая инертность по отношению к агрессивным соединениям;
• трекингоустойчивость;
• требуемая по эксплуатационным условиям степень электроизоляционных свойств;
• безопасность для окружающей среды;
• универсальность использования;
• продолжительны (от 30 лет) срок службы муфтового соединения;
• простота монтажа и отсутствие необходимости в обязательном уходе.

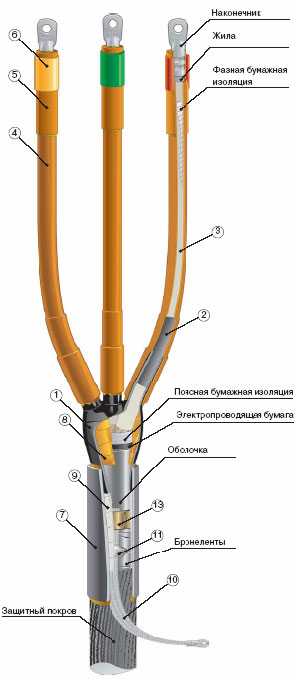

Концевые муфты

Для данных элементов, которые используются на кабелях с бумажной изоляцией, существует название — 1КВ(Н)тп-3х150-240Н. В название много дополнительных символов, каждый из которых несет некоторую информацию:

• «К» — концевая;
• «В» и «Н» — указывают на тип установки (внутри или снаружи);
• «Н» в конце означает наличие дополнительных крепежных элементов.

Для обозначения соединительных элементов с изоляционным слоем из сшитого полиэтилена и поливинилхлорида действуют все те же правила, только добавляется буква «К».

По конструкции внешнего защитного слоя самым лучшим кабелем является изделие с бронированным слоем. Муфты, которые используются для соединения подобных кабелей, обозначаются буквой «Б»

Данный защитный слой должен иметь один потенциал относительно провода и земли. Для обеспечения такой возможности все концы кабелей подключают на металлические фрагменты соединительных элементов посредством специального отвода.

Для осуществления коммутации кабелей в сетях с напряжением от 6 до 10 тысяч Вольт используются следующие муфты:

• свинцовые;
• эпоксидные.

Свинцовая муфта

Соединительные элементы из эпоксидной смолы наиболее устойчивые к воздействиям вредных факторов. Их также можно использовать, как стопорные компоненты в изоляционном слое кабелей с бумагой в качестве изоляционного материала. Для их монтажа необходимо изготовить металлический корпус из двух фрагментов, в котором и провести монтажные работы. В комплектации данной муфты следующее:

• камера с наполнителем и смолой;
• камера с отвердителем;
• дополнительные материалы.

Данный тип соединительных деталей покрывается слоем огнеупорно материала и надежно защищается от различного рода воздействий при помощи металлического корпуса, толщина которого составляет 0.5 сантиметра.

Свинцовые соединители используются для коммутации кабелей с алюминиевой или свинцовой обмоткой. Они изготавливаются в виде трубок с диаметром от 6 до 11 сантиметров, а длина колеблется от 45 до 65 сантиметров.

Когда установка соединительной муфты на кабель обычным методом завершена площадь, на которой не осталось изоляционного слоя необходимо обработать разогретым кабельным составом МП-1 для того, чтобы избавиться от воды. Затем следует восстановить слой «родной» изоляции.Свинцовые соединительные элементы также надежно защищены металлическим корпусом.

Эпоксидная муфта

Стопорные муфты входят в группу соединительных. Их применяют тогда, когда необходимо обезопасить изоляционный слой от плавления при перепадах температур.

Вернуться к содержанию

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции.
Диаметр провода, а также материал, наружной оболочки.
Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

Технология монтажа

Монтажные работы должны выполняться только персоналом, прошедшим специальные обучающие курсы. .

Для выполнения монтажных работ чаще всего применяется комбинированный способ, заключающийся в соединении заземляющего провода с оболочками кабельной изоляции с помощью пружин со стабильным уровнем давления, а затем — соединение с бронирующими лентами. В последнем случае выполняется спайка соединяемых элементов.

В большинстве случаев в комплекте поставки муфт имеются все необходимые для выполнения оконоцовывания кабеля элементы и расходные материалы. Они, как правило, уложены в отдельную гофрированную коробку либо полиэтиленовый мешок.

Перед началом работ следует правильно организовать рабочее место:

• разложить требующийся инструмент и приспособления в непосредственной близости;
• заранее подготовить кабель к разделке;
• проверить совпадение сечения проводников комплекту термоусаживаемой муфты.

Для качественного монтажа осуществляется нагревание подвергающихся термоусаживанию элементов до температуры 120-140°С. Нагретая деталь подлежит сжатию в радиальном направлении до непосредственного соприкосновения с поверхностью оболочки кабеля. Прогрев выполняется с использованием паяльной лампы или газовой горелки, работающей на пропан-бутановой смеси. Пламя горелки следует делать «мягким», медленно перемещая в продольном направлении, обеспечивая тем самым равномерный прогрев усаживаемого элемента.

Перед выполнением нагрева муфты пламя от газовой горелки следует направить в сторону для проверки работы устройства

Усаживающиеся элементы должны максимально плотно прилегать к деталям кабеля, не иметь складок или морщин. Из-под кромок герметизирующих деталей после усаживания должны проступить излишки клея.

В процессе монтажа следует руководствоваться общими монтажными правилами, существующими для кабелей с пластиковым либо бумажным изолирующим слоем до 35 кВ.

Ввод в эксплуатации муфты следует производить после ее остывания как минимум до 30-35°С и проведения приемочной проверки:

• целостности жил;
• испытания высоким напряжением;
• правильности выполнения фазировки линии.

Монтаж кабельной концевой муфты необходимо выполнять в соответствии с принятыми нормами

Правила соединения муфт

Правила монтажа трубок различаются, в зависимости от используемого вида кабеля. Однако есть и общие требования, которые относятся к любому виду муфты:

• Все соединения должна быть герметичны;
• Стыки при соединении должны быть сухие;
• Муфта должна удерживать механическое давление (под землей или водой);
• Все трубки устойчивы к воздействию различных составов.

В основном, этим правилам соответствуют два вида изделий— термоусадочные и холодной присадки. Они достаточно универсальны, совместимы с любыми типами изоляционных оболочек.

Муфты для проводов применяются при любом типе прокладки, под землей или на воздухе.

Важно! При подземной прокладке необходимо придерживаться допустимых нагрузок на изделие. Желательно исключить попадание влаги на соединительную трубку

В процессе работы провод не должно потерять свои технические характеристики. Нельзя пренебрегать правилами безопасности. Если материал не соответствует используемому кабелю, то влага может попасть сквозь муфты, в итоге повредится внешний слой провода. Это грозит тем, что через небольшой промежуток времени может случиться перегрев, а впоследствии – короткое замыкание и пожар. Все работы должен проводить только высококвалифицированный специалист с учетом всех необходимых ГОСТов.

Процесс усадки

Основные разновидности муфт

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

• протяженность кабеля, идущего по наклонной;
• прочность составных частей кабеля;
• разрешенные нагрузки;
• угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

Рекомендации по выбору и монтажу

Монтаж концевых муфт проводится при подсоединении электрических приборов и аппаратов. В электрических сетях напряжением более 1 кВ различают крепеж внутренней и наружной установки. При более низком напряжении устройство муфты обеспечивает установку как в закрытом помещении, так и на открытом воздухе.

Чтобы получить надежное сочленение кабелей, необходимо правильно подобрать крепеж для выполнения работ. Для этого надо знать следующие характеристики:

1. Напряжение кабельной линии, на которой будет монтироваться электрическая арматура.
2. Тип изоляционного покрытия проводников, которое может быть выполнено из разных материалов (пластмасса или промасленная бумага). От этого зависит комплектация устройства.
3. Количество жил и их сечение. Определяются по марке кабеля или берутся из проектной документации.
4. Наличие бронеленты. Установка кабельного крепежа требует заземления брони.
5. Тип монтажа концевых муфт. При выборе концевой заделки необходимо знать место установки последней (внутри или снаружи здания). Арматура отличается наличием (отсутствием) и количеством антитрекинговых термоусаживаемых изоляторов.
6. Комплектация изделия. Поставка может быть выполнена с болтовыми соединителями и наконечниками либо без них.

Надежная стыковка кабелей обеспечивается применением термоусаживаемых соединительных устройств. Они не только создают дополнительную изоляцию в месте установки, но и позволяют стыковать проводники разного сечения.

Для монтажа электрической арматуры последовательно снимаются все слои изоляционного материала вплоть до покрытия жил. Установка термоусаживаемых муфт не требует пайки проводников. Контакт обеспечивается благодаря применению болтовых соединителей.

При подключении электроустановок к проходящим линиям необходимо создать ответвление провода. Для этого используются ответвительные сжимы и клеммные колодки. Применение прокалывающих зажимов обеспечивают герметичность стыковки и не требуют снятия изоляции с магистрального провода. Усилие зажима регулируется срывными головками зажимных болтов.

Проводник заземления концевых муфт устанавливается с использованием непаянной системы защиты, имеющейся в комплекте поставки. Для предохранения от коррозии места контакта соединение проводника со стальной оболочкой уплотняется герметизирующей лентой.

Монтаж муфт холодной усадки не требует нагрева, что положительно сказывается на времени проведения работ. Такие устройства способны сохранять гибкость кабеля. Они могут противостоять температурным циклическим нагрузкам и смещению грунта в разных погодных условиях.

I. Термоусаживаемые компоненты

1. Термоусаживаемые перчатки

Термоусаживаемые перчатки предназначены для герметизации корней разделки многожильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией на напряжение до 35 кВ.

В зависимости от количества жил кабеля перчатки могут быть 3-х, 4-х и 5-ти жильные.

На внутреннюю поверхность корпуса и пальцев перчаток нанесен слой термоплавкого клея, обеспечивающий полную герметизацию после усадки.

В зависимости от функциональных особенностей, перчатки могут быть изолирующими и полупроводящими.

• Изолирующие перчатки

  Выполнены из композиции высококачественных полимеров с добавлением синтетической резины, что придает перчаткам не только хорошие диэлектрические свойства, но и механическую прочность и эластичность. Изолирующие перчатки, в зависимости от композиции материала, подразделяются на низковольтные — напряжение до 1 кВ (цвет перчаток -черный) и трекингостойкие, выполненные из специального антитрекингового материала — напряжение 10 кВ и выше (цвет перчаток — кирпично-красный).

• Полупроводящие перчатки

  В композиционный состав полимера, из которого изготавливаются перчатки, включены соединения, придающие свойства проводимости. Это позволяет использовать перчатки не только для герметизации корня разделки кабеля, но и для переноса границы экрана от среза металлической оболочки к трубкам выравнивания напряженности электрического поля.

2. Полупроводящие трубки

Используются для восстановления экрана кабеля и сглаживания напряженности электрического поля в местах соединения жил.

3. Маслостойкие трубки

Обладают высокой стойкостью к длительному агрессивному воздействию кабельных масел и обеспечивают надежную дополнительную изоляцию высоковольтных муфт.

4. Антитрекинговые трубки

Используются для изоляции кабелей в муфтах на среднее и высокое напряжение в качестве:

• антитрекинговых трубок жильной изоляции;
• антитрекинговых концевых манжет(на наконечник);
• антитрекинговых соединительных манжет (на гильзу).

Выполнены из негорючего антитрекингового материала, стойкого к погодным условиям и старению, токам утечки, поверхностным электрическим разрядам и ультрафиолетовому излучению. Не поддерживают горение.

Обеспечивают надежную изоляцию и функционирование высоковольтных муфт напряжением до 35 кВ даже в самых суровых климатических условиях.

5. Изолирующие трубки

Используются в концевых и соединительных муфтах на напряжение до 1 кВ и в муфтах на напряжение до 10 кВ (комплектация В). Восстанавливают и усиливают жильную изоляцию.

7. Трубки выравнивания напряженности электрического поля (ТВНЭП)

Используются для сглаживания и перераспределения напряженности электрического поля в местах среза экранов кабеля. Выполнены из особого материала с заданными импедансными характеристиками.

8. Защитные кожухи и поясные манжеты

Толстостенные термоусаживаемые кожухи используются для внешней защиты и герметизации соединительных муфт. Поясные термоусаживаемые манжеты используются в концевых муфтах для герметизации узлов заземления и стволовой части муфты.

9. Изоляторы

Используются в концевых муфтах наружной (уличной) установки для кабелей на напряжение от 6 кВ и выше. Выполнены из антитрекингового материала, стойкого к погодным условиям и старению, ультрафиолетовому излучению и явлению трекинга; изолирующие, на напряжение до 35 кВ.

Установка на муфтах наружной установки изоляторов позволяет увеличить длину «пути токов утечки» в режиме эксплуатации благодаря увеличению общей площади изолирующей поверхности муфты.

Изоляторы основания усиливают и дополняют структуру имеющихся жильных «юбок» — изоляторов. Используются в качестве распорного изолятора, надежно фиксирующего разводку жил у основания корня разделки и обеспечивающего необходимый межфазный клиренс в режиме эксплуатации.

Муфты кабельные термоусаживаемые концевые на напряжение 6 и 10 кВ

ТУ 3449 -002-59861269-2004 (3КВтп-10)ТУ 3449 -001-59861269-2004 (3КНтп-10)

Муфты предназначены для оконцевания трехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение 6 и 10 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для оконцевания кабелей, проложенных внутри помещений, а также вне помещений (для наружной и внутренней установки).

Обозначение типоразмера муфты	Сечение жил кабеля, мм2	Вес комплекта деталей, кг
3КВТп-10-25/50	25, 35, 50	1.75
3КВТп-10-70/120	70, 95, 120	1.995
3КВТп-10-150/240	150, 185, 240	2.26
3КНТп-10-25/50	25, 35, 50	2.13
3КНТп-10-70/120	70, 95, 120	2.36
3КНТп-10-150/240	150, 185, 240	2.77

Срок службы муфт — не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

3КНтп — 10(А) Базовая комплектация: Полупроводящая перчатка* Трубки для выравнивания напряженности электрического поля* Маслостойкие трубки* Антитрекинговые изолирующие трубки* Манжеты антитрекинговые концевые* Маркировочные трубки* Поясная манжета* Герметик маслостойкий Герметик-заполнитель Провод заземления с наконечником Припой Паяльный жир Пружина постоянного давления Изоляторы жильные* Изолятор основания* Бандажная медная проволока Изоляционная лента (ПВХ) Бандажная нить Наждачная бумага Салфетки обтирочные (х/б) Перчатки монтажника Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * — термоусаживаемые компоненты

3КВтп — 10(А) Базовая комплектация: Полупроводящая перчатка* Трубки для выравнивания напряженности электрического поля* Маслостойкие трубки* Антитрекинговые изолирующие трубки* Манжеты антитрекинговые концевые* Маркировочные трубки* Поясная манжета* Герметик маслостойкий Герметик — заполнитель Провод заземления с наконечником Припой Паяльный жир Пружина постоянного давления Бандажная медная проволока Изоляционная лента (ПВХ) Бандажная нить Наждачная бумага Салфетки обтирочные (х/б) Перчатки монтажника Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * — термоусаживаемые компоненты Дополнительно: муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком

Виды соединений проводов и жил кабеля

Строение электрической муфты проектируется с опорой на такие параметры, как особенности сечения кабелей, число жил, используемый номинал напряжения и изоляционный материал проводов. Трудность стыковки определяется степенью требовательности к надежности и доброкачественностью соединяющего узла.

Простая скрутка

Такой способ стыкования кабелей применяется в конструкциях, не особенно требовательных к электролиниям. Чтобы соединение было надежнее, производится пайка закрутки. Участки стыка прикрывают трубками – чаще всего резиновыми, но они могут быть сделаны и из другого диэлектрика.

Индивидуальные и групповые зажимы

Колодки гильзового типа используются для соединения окончаний коаксиальных проводов. Для них имеют значение непосредственный контакт и защита радиочастотных показателей.

Обжимные гильзы

Такие изделия делаются из гибких материалов, хорошо проводящих электричество: алюминия и меди. Плетения из нескольких жил вводят в обжимную гильзу с двух сторон и после этого обрабатывают трубочку клещами.

Кабельные муфты

Эти изделия помогают защитить соединения от попадания воды, химических веществ и других вредоносных средовых факторов. При промышленном производстве муфт для кабеля строго соблюдаются государственные стандарты, изготовитель отвечает за безопасность и качество узлов стыка.

Соединительные КМ

Муфта для соединения проводов применяется при монтаже контактных узлов разветвлений коммуникаций. Чтобы выбрать подходящее изделие, нужно учитывать тип линии.

Важно! В продаже имеются соединители, способные выдерживать экстремальные температуры вплоть до 500 градусов выше и ниже нуля. Таким образом, можно выбрать муфту, подходящую для любых условий эксплуатации

Монтаж соединительной муфты

Муфты кабельные термоусаживаемые

На сегодняшний день рынок кабельной арматуры очень насыщен. На нем представлена в широком диапазоне продукция как зарубежных, так и отечественных производителей. Очень широк выбор кабельных муфт. Наиболее удобные и универсальные —  муфты кабельные термоусаживаемые. Они обладают  высоким качеством и дальнейшей послемонтажной прочностью.

Муфты кабельные термоусаживаемые имеют ряд преимуществ перед другими видами муфт. Возможность создавать муфты кабельные термоусаживаемые с заранее заданными свойствами, такими как электрическая проводимость, устойчивость к воздействиям внешней среды, теплостойкость и т.д.

Муфты кабельные термоусаживаемые могут выполнять не только изоляционные функции, но и антитрекинговые. Кроме того они способны выравнивать напряженность электрического поля, что позволяет решить проблемы, возникающие при разделке кабеля и дальнейшей его эксплуатации.

Основа кабельных термоусаживаемых муфт — высокотехнологичные полимеры, которые обеспечивают долговечность, эластичность и прочность термоусаживаемых муфт.

Читать далее…

Монтаж термоусадочной муфты

Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:

• марка кабеля;
• сечение, материал токопроводящей жилы;
• количество жил, а также другие параметры, указанные в справочниках.

Далее готовят к установке муфту:

1. Надевают на конец кабеля термоусадочную трубку.
2. Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
3. Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
4. Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
5. Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
6. Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
7. Провода кладут в ячейки каркасной кассеты и закрывают.

https://youtube.com/watch?v=_kZsyru8SWA

Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.

Кабельные муфты холодной усадки ставят более простым способом. Начало процесса такое же, как и в случае с термоусадочной муфтой. На завершающей стадии на муфту надвигают пружинку с силиконом EPDM. Далее ее убирают, а силикон обтягивает муфту, вследствие чего создается герметичное соединение.
