Высоковольтное оборудование — это широкая категория электротехнических устройств, рассчитанных на напряжение от 1 кВ и выше. Оно составляет основу любой системы передачи и распределения электроэнергии: от городских подстанций до крупных промышленных предприятий. Подробный каталог такого оборудования представлен на сайте компании МИФРИД, специализирующейся на поставках электротехники по всей России. Знание базовых принципов классификации и эксплуатации этих устройств помогает грамотно подойти к выбору оборудования под конкретные задачи.

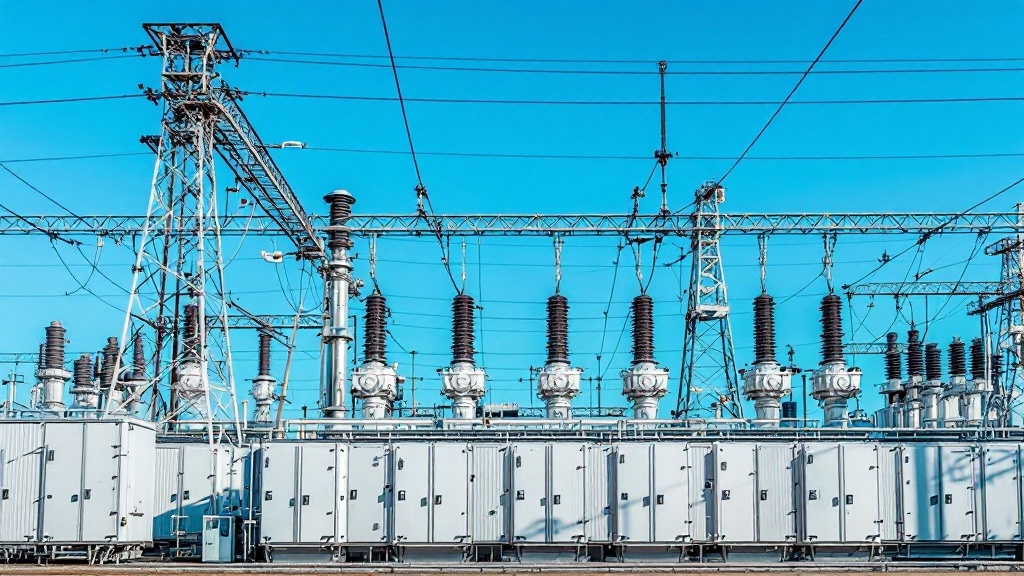

Основные виды высоковольтного оборудования
Номенклатура высоковольтных устройств весьма обширна, однако в большинстве электрических сетей используется несколько ключевых групп. Каждая из них выполняет строго определённую функцию и обладает собственным набором технических характеристик.
Силовые трансформаторы — одни из наиболее востребованных элементов. Они преобразуют напряжение между ступенями сети: повышают его для дальней передачи или понижают до значений, пригодных для конечного потребления. Трансформаторы выпускаются в масляном и сухом исполнении, причём сухие варианты предпочтительны для объектов с повышенными требованиями к пожарной безопасности.
Высоковольтные выключатели предназначены для коммутации токов в нормальном режиме и для отключения цепи при коротких замыканиях. По способу гашения дуги они делятся на вакуумные, элегазовые и масляные. Вакуумные выключатели получили особенно широкое распространение в диапазоне 6–35 кВ благодаря компактности и минимальным эксплуатационным затратам.
Разъединители, в отличие от выключателей, не рассчитаны на отключение нагрузки под током — они обеспечивают видимый разрыв в цепи для безопасного проведения технического обслуживания. Их используют совместно с выключателями, создавая надёжную схему управления участком сети.
Комплектные распределительные устройства
Комплектные распределительные устройства (КРУ и КРУН) объединяют в едином корпусе все необходимые элементы: выключатели, трансформаторы тока и напряжения, защитную автоматику и приборы учёта. Это позволяет существенно сократить время монтажа и упростить обслуживание по сравнению с поэлементной сборкой.
КРУ внутренней установки применяют на закрытых подстанциях, тогда как КРУН (наружные) рассчитаны на эксплуатацию под открытым небом и оснащены усиленной защитой корпуса от атмосферных воздействий. Ячейки КРУ унифицированы, что упрощает их замену и расширение распределительного щита без полной перестройки установки.
Среди производителей КРУ выделяют несколько технических направлений. Одни отдают предпочтение элегазовой изоляции (КРУЭ), другие — традиционным воздушным решениям. Элегазовые устройства компактнее, но требуют специализированного обслуживания и строгого контроля герметичности.
Измерительные трансформаторы и защитная аппаратура
Корректная работа релейной защиты и коммерческого учёта электроэнергии невозможна без измерительных трансформаторов тока и напряжения. Они преобразуют первичные высоковольтные величины до стандартных значений (5 А или 100 В), пригодных для подключения к измерительным и защитным приборам.
Трансформаторы тока устанавливаются последовательно в цепь и имеют несколько вторичных обмоток — отдельно для защиты и для учёта. Классы точности обмоток строго нормированы: для коммерческого учёта требуются классы 0,2 и 0,5, для защиты достаточно класса 5P или 10P.
К защитной аппаратуре относятся также ограничители перенапряжений (ОПН) и предохранители высокого напряжения. ОПН защищают изоляцию оборудования от коммутационных и грозовых перенапряжений, а высоковольтные предохранители применяются для защиты силовых трансформаторов малой мощности и измерительных цепей.
Критерии выбора высоковольтного оборудования
Выбор конкретного типа оборудования определяется рядом технических параметров. Ошибка на этапе подбора может привести к преждевременному выходу из строя устройства или к снижению надёжности всей электрической системы. При выборе оценивают следующие характеристики:
- Номинальное напряжение и класс изоляции — оборудование должно соответствовать напряжению той ступени сети, в которой оно будет работать, с учётом возможных перенапряжений.
- Номинальный и термически стойкий ток — эти параметры определяют допустимую нагрузку в нормальном режиме и способность выдержать ток короткого замыкания без повреждений.
- Отключающая способность (для выключателей) — характеристика, показывающая максимальный ток короткого замыкания, который устройство способно безопасно отключить.
- Климатическое исполнение и степень защиты корпуса — особенно важны для оборудования, монтируемого на открытом воздухе или в неотапливаемых помещениях.
- Тип обслуживания и межремонтный ресурс — современные вакуумные и элегазовые устройства рассчитаны на десятки тысяч операций без планового обслуживания.
Немаловажную роль играет и совместимость оборудования с уже установленными системами автоматики и диспетчеризации. Наличие стандартных интерфейсов (например, протокол МЭК 61850) позволяет интегрировать новые устройства в существующую цифровую инфраструктуру подстанции без дополнительных адаптеров.
Высоковольтное оборудование — это не та категория, где стоит руководствоваться исключительно ценовым фактором. Надёжность, соответствие нормативным требованиям и доступность сервисного обслуживания в течение всего жизненного цикла устройства в итоге определяют реальную стоимость владения значительно сильнее, чем начальные вложения.
