Автоматы для защиты от перенапряжения: рассматриваем развернуто

Многофункциональные устройства защиты (5 в 1):

АЛЬБАТРОС РНТ-63А220 В, 63 А, многофункциональный, реле

Одной из наиболее распространенных причин, приводящих к отказу или выходу из строя дорогих бытовых
электроприборов, являются скачки напряжения.

Пониженное напряжение в сети опасно для холодильников, насосов и любых двигателей. В большинстве
случаев это основная причина их поломки.

При повышенном напряжении приборы перегорают, даже если они просто включены в
розетку.

Причин поломок много, а итог один — сгоревшее дорогостоящее оборудование, а зачастую и настоящая беда
— пожар. Печальная статистика МЧС гласит: ежегодно в России регистрируется около 230
тысяч пожаров, в результате которых гибнут тысячи человек. Повреждения в электрической сети являются
наиболее распространенной причиной возгораний. Но около 20 % всех пожаров можно предотвратить.

Штатные пробки или автоматы на вводном щитке от перенапряжения не защитят
— они рассчитаны на перегрузку по току, а не по напряжению.

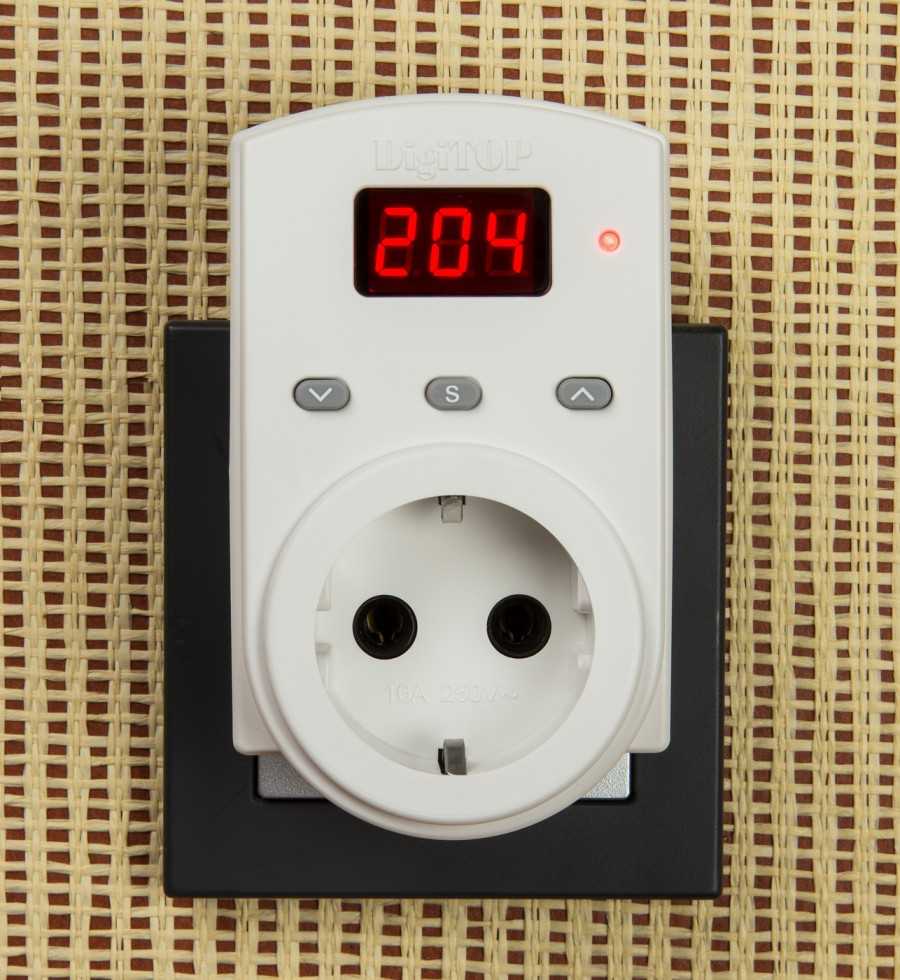

Не допустить опасное перенапряжение в дом поможет защитное устройство серии АЛЬБАТРОС, которое включается в
систему между «скачущей» сетью и потребителем электроэнергии.

Купить Защита от скачков напряжения можно в магазинах партнеров компании «Бастион» в следующих городах России:

Абакан,
Альметьевск,
Ангарск,
Армавир,
Архангельск,
Астрахань,

Барнаул,
Белгород,

Благовещенск,
Брянск,

Великий
Новгород,

Владивосток,
Владимир,
Волгоград,
Волгодонск,
Волжский,
Вологда,
Воронеж,

Екатеринбург,

Ижевск,
Иркутск,

Йошкар-Ола,

Казань,

Калининград,
Калуга,
Кемерово,

Комсомольск-на-Амуре,
Кострома,
Краснодар,
Красноярск,
Курган,
Курганинск,
Курск,

Москва,

Магнитогорск,
Майкоп,
Миасс,
Мурманск,

Набережные
Челны,
Нижний Тагил,
Нижний Новгород,

Новокузнецк,

Новороссийск,
Новосибирск,

Омск,
Оренбург,
Орел,

Пенза,
Пермь,

Петрозаводск,
Пятигорск,

Ростов-на-Дону,
Рязань,

Санкт-Петербург,
Самара,
Саранск,
Саратов,
Севастополь,
Серов,
Симферополь,
Смоленск,
Советская
Гавань,
Сочи,
Ставрополь,
Старый Оскол,
Сургут,

Тамбов,
Тобольск,
Тольятти,
Томск,
Тула,
Тюмень,

Улан-Удэ,
Ульяновск,
Уссурийск,
Уфа,

Чебоксары,
Челябинск,
Череповец,
Чита,

Якутск,
Ярославль

Причины перепадов напряжения.

1. Перекос фаз, который возникает из-за отсутствия одинаковой нагрузки на разные три фазы. Да же если у Вас в квартире или частном доме только однофазное напряжение 220 Вольт, то другие дома или квартиры подключаются либо к той же фазе или двум другим разноименным. Все линии от подстанции идут 3 фазные. Проектировщики стараются составлять схему равномерного расключения всех квартир или индивидуальных домов пропорционально на три фазы одной линии электропитания, что бы избежать возникновения неравномерной нагрузки на все 3 фазы. Поэтому перекос фаз довольно редко встречается в домашних условиях.
2. Аварийные режим работы электросети. Часто происходит при обрыве нуля в этажных, вводных электрощитах. При этом все однофазные линии начинают работать без нуля, место которого занимает другая разноименная фаза. В результате возникают перенапряжения, приводящие к поломкам электроприборов.Что бы этого избежать, необходимо проводить регулярное техническое обслуживание- проверять контакт и поджимать нулевой проводник в электрических щитах. Помните, что без нуля щит на 380 Вольт- это гибель всех ваших ламп и бытовой техники. Поэтому для частных домов и гаражей с вводом на 380 В обязательно и для однофазных рекомендуется делать заземляющий контур, который соединяется с нулем электрощита. Это гарантирует безотказную работу, да же в случае обрыва ноля в электропитающей линии.
3. Очень редко причиной скачков напряжения являются удары молнии. Все современные трансформаторные подстанции надежно защищены от перенапряжений специальными устройствами. Стоит ишь опасаться жителям частных домов, подключенных к воздушной линии электропередач на опорах. В моей практике был лишь один случай попадания молнии в мачту с антенной на даче. В результате сгорел телевизор. Поэтому вынимайте штекер антенны во время грозы.
4. Самостоятельный ремонт или неправильное подключение в электрощите. Нередко молодые специалисты или люди без опыта электрика в результате неумелых действий по подключению подают вместо 220 Вольт- 380. Или включают 3 фазный щиток с отсоединенным нулем.

Имейте ввиду, что причину скачков напряжения всегда поможет определить и устранить опытный электрик.

Импульсное перенапряжение

Существует еще такое понятие как импульсное перенапряжение в сети. Импульсное перенапряжение – это очень резкий и очень кратковременный скачек напряжения в сети, который длится доли секунды, но за это время может успеть испортить проводку и электроприборы. Особенно опасным может оказаться такой скачок для домашней сети в частном доме. От этого защищают специальные приборы – устройства защиты от импульсных перенапряжений.

Причиной импульсного скачка напряжение может стать:

• Коммутационная перегрузка.
• Удар молнии в молниезащиту.

В любом из этих случаев поможет УЗИП. Их активно используют для защиты от перепадов сети частного дома. Устройства бывают:

• Одновводными.
• Двухвводными.

В зависимости от типа нелинейного элемента они бывают:

• Коммутирующими.
• Ограничивающими сетевое напряжение.
• Комбинированными.

Принцип работы у каждого вида разный. Коммутирующие защитные аппараты характеризуются высоким сопротивлением. При резком скачке напряжения в электросети сопротивление моментально падает до минимума. Ограничивающие УЗИП – ограничители сетевого перенапряжения – тоже имеют высокое сопротивление. Но отличительный принцип работы их – в плавном снижении сопротивления по мере роста напряжения. Как только напряжение становится больше допустимого, сила тока резко возрастает. После сглаживания электрического импульса ОПН возвращается в исходное состояние.

Импульсный скачок напряжения – серьезная угроза для крупных объектов и жилых домов. Существует три ступени защиты от этой угрозы. Аппараты для защиты от ИП, соответственно, делятся на три класса:

• I класс – устройства, устанавливаемые на щите и обеспечивают защиту от разряда молнии.
• II класса – устройства, обеспечивающие защиту от повреждений электросетей после удара молнии или скачком напряжения по причине коммутации.
• Аппараты III класса используются для защиты отдельно стоящих домов. Это последняя защита, которая сглаживает остаточное перенапряжение. Устройства представляют собой специальные электророзетки.

Все три класса, примененные вместе, обеспечивают трехступенчатую защиту объекта. В отличие от УЗО, эти приборы не считаются обязательными, однако повышают уровень защиты от неожиданностей и степень безопасности для дома и жильцов. Подключение аппаратов защиты от ИП требует учета существующей заземляющей схемы и характеристик системы электроснабжения.

Принимая решение о применении тех или иных средств защиты от скачков напряжения лучше советоваться с опытным электриком.

Причины появления перенапряжения в сети

1. Наиболее часто встречающейся причиной возникновения излишнего напряжения для домашних приборов становится повреждение нулевого провода (обозначается буквой «N»). Нулевое соединение при неравномерных нагрузках уравновешивает напряжения фаз у пользователя электрической энергией. При разрыве или перегорании нулевого соединения электричество станет перемещаться между фазами. В результате кому-то из пользователей, подключенных к электросети, достанется очень большое напряжение (до 380 Вольт включительно), а у кого-то, наоборот, напряжения будет не хватать.

 2. Неверное либо ошибочное присоединение в электрической щитовой. Речь идет о ситуации, когда взамен нулевого соединения, было присоединено фазное, причем в жилище поступает не 220 Вольт, а 380 Вольт. 3. В период сильного природного ненастья, при грозе, разряд молнии, попавший в линию электропередач способен вызвать скачкообразные изменения в напряжении, которые по размеру способны составлять величину до нескольких тысяч Вольт.

4. Перераспределение напряжения на подстанциях энергетических систем.

Природа перепадов напряжения

Перепады представляют собой непродолжительные изменения амплитуды напряжения, которое затем восстанавливается до значений, близких к изначальному.  Продолжительность такого изменения составляет доли секунды, однако его достаточно, чтобы произошел сбой в работе.

Выделяют следующие причины возникновения перепадов:

• Грозовые разряды, дающие высокое перенапряжение, могут стать причиной пожара. Многоэтажные дома в плане защиты от подобных явлений защищены благодаря поставщикам электроэнергии. В частном доме систему защиты необходимо будет продумать самостоятельно, выполнив все работы своими руками или вызвав специалистов.
• Скачки, вызванные коммутационными процессами при запуске/отключении потребителей с большой мощностью.
• Электростатическая индукция.
• Подключение мощного оборудования определенного типа (сварочный аппарат, электродвигатель коллекторного типа).

Существуют явления долгосрочного повышения или понижения напряжения. Первое возникает при аварии, когда по какой-либо причине обрывается нулевой провод, повышая напряжение до 380 В. При такой аварии ни один прибор справиться со сбоем не сумеет, придется ждать завершения восстановительных работ.

Долгосрочное понижение характерно для сельской местности или на дачных участках. Объясняется это явление маломощным трансформатором, установленным на подстанции.

Причины возникновения импульсного перенапряжения

ИП может происходить как по технологическим, так и по природным причинам. В первом случае резкий перепад разности потенциалов происходит, когда на трансформаторной подстанции, откуда идет питание конкретной линии, возникает коммутационная перегрузка. Импульсное перенапряжение, вызванное природными причинами, случается, когда во время грозы мощный разряд бьет в молниезащиту сооружения или линию электрической передачи. Независимо от того, чем вызван скачок напряжения, он может быть очень опасен для домашней электросети, поэтому для эффективной защиты от него требуется подключить УЗИП.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

• Одновременное включение (или, наоборот, отключение) нескольких приборов.
• Обрыв нулевого проводника.
• Удар молнии в линию электропередачи.
• Разрыв жил внутри провода из-за падения на ЛЭП дерева
• Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как работает холодильник

Холодильная установка представляет собой замкнутую гидравлическую систему, заполненную специальным хладоносителем — хладагентом. В качестве хладагента в бытовых холодильных установках используются фреоны, а в промышленных применяют аммиак.

Компрессор, приводимый в движение электродвигателем, прокачивает хладагент через всю систему. Проходя разные участки холодильной установки, хладагент меняет свое агрегатное состояние, меняется его температура и давление.

Внутри самого холодильника находится специальный змеевик, который называется испарителем. В испаритель хладагент подается в жидком состоянии при низком давлении и температуре. Не вдаваясь в сложности термодинамики и не строя уравнения теплового баланса, скажу, что в испарителе происходит отбор тепла (т.е. нагрев) от более теплых продуктов, стенок холодильной камеры. Через стенки испарителя тепло передается хладагенту и он начинает кипеть, поскольку находится при низкой температуре и под низким давлением.

Как работает холодильник

Далее от испарителя газообразный хладагент через впускной клапан всасывается компрессором, сжимается поршнем, его температура повышается, и под большим давлением он выталкивается в конденсатор.

Конденсатор мы все хорошо знаем — это змеевик на задней стенке холодильника. Проходя через конденсатор пары хладагента отдают свое тепло через станки конденсатора в окружающее помещение. Хладагент охлаждается и переходит в жидкое состояние.

Далее жидкий хладагент проталкивается к редукционному клапану. Проходя через этот клапан, давление и температура хладагента снижаются и он снова попадает в испаритель. Далее весь цикл повторяется заново.

Гидравлическую часть холодильной установки мы рассмотрели. Идем далее. Компрессор приводится в действие электродвигателем и является самым уязвимым и дорогостоящим звеном холодильной установки.
