Что такое контактор
Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”
Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.
Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?
Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.
Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”
Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.
Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.
Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:
А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.
Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.
Теперь давайте рассмотрим определение пускателя.
Проверка работоспособности магнитного пускателя и его ремонт
Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.
Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.
Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Принцип действия контактора:
Включение контактора происходит при подаче напряжения на обмотку электромагнитного привода. Якорь электромагнита притягивается к сердечнику. Одновременно с якорем подвижный контакт притягивается к неподвижному и происходит замыкание силовой электрической цепи.
Отключение контактора происходит при снятии напряжения с катушки электромагнита. Подвижные контакты отпадают от неподвижных под действием силы тяжести подвижных частей и усилия отключающей (возвратной) пружины.
число главных контактов:
для контакторов постоянного тока 1-2;
для контакторов переменного тока 2-5).
номинальный ток главной цепи;
предельная коммутационная способность – максимальный ток, который способен отключить контактор и быть пригодным для дальнейшей эксплуатации;
номинальное напряжение главной цепи – до 660В;
номинальное напряжение цепи управления – 12, 24, 48, 110, 220В;
коммутационная износостойкость – это способность аппарата выдерживать определенное число коммутаций при наличии тока в главной цепи и быть пригодным для дальнейшей эксплуатации. До 2 млн. циклов;
механическая износостойкость – это способность аппарата выдерживать определенное число коммутаций без тока в главной цепи и быть пригодным для дальнейшей эксплуатации. Для контакторов 10÷20 млн. циклов;
частота включения в час для различных серий контакторов составляет 150, 300, 600, 1200, 3600 циклов в час;
собственное время включения – отрезок времени с момента подачи команды на включение до полного замыкания контактов;
собственное время отключения – отрезок времени с момента подачи команды на отключение до погасания дуги;
напряжение и ток вспомогательных контактов ;
число вспомогательных контактов и их вид (размыкающие, замыкающие).
Назначение и устройство
Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.
Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.
Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.
Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.
Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой. Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.
В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.
Контакторы бывают:
- Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
- Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.
Наиболее часто встречается второй вариант.
Watch this video on YouTube
Основные виды и типы контакторов
Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.
По типу электрического тока коммутирующие устройства бывают:
- постоянного тока – предназначенные для коммутации сетей постоянного тока;
- переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.
По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные.
Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.
По наличию дополнительных систем:
- без дугогасительной системы;
- имеющие дугогасительную систему.
Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.
По типу управления контактором:
- ручное (механическое) – оператор сам включает или отключает устройство;
- с помощью слаботочной линии – коммутация происходит дистанционно;
По типу привода коммутирующие устройства бывают электромагнитные и пневматические. Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.
По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.
Схемы включения магнитных пускателей
Одна из простейших схем подключения магнитного пускателя показана ниже:
Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.
При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.
При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.
Схема с нейтральным проводником:
Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.
Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:
Реверсивная схема включения показана ниже:
Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.
И видео подключения реверсивного магнитного пускового устройства:
Виды контакторов
По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.
По способу замыкания контактов, имеются следующие виды магнитных пускателей:
- Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.
- Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
- Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
- По количеству контактов силовой группы:
- Двух контактные (для однофазных потребителей).
- Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
- Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.
Большинство пускателей выглядят так:
Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.
Или так:
Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.
Основные характеристики
На самом аппарате вы найдете несколько отметок, которые, в свою очередь означают номинальный ток, количество контактов и их тип. На данный момент можно выбирать среди 25 вариантов и моделей подобного устройства. При этом их масса будет отличаться
Выбирая подходящий вариант, стоит обращать внимание на все эти показатели, потому что номинальный ток контактов и номинальное напряжение должно соответствовать области применения. Для примера рекомендуем ознакомиться с характеристиками аппаратов в таблице:
Вот мы и рассмотрели принцип работы, назначение и устройство контакторов. Надеемся, предоставленная информация была для вас интересной и полезной!
Будет интересно прочитать:
- Как работает магнитный пускатель
- Отличие контактора от пускателя
- Как сделать автоматические гаражные ворота
Электрический контактор (магнитный пускатель) – коммутационный прибор, по сути, представляющий собой реле больших размеров. Традиционно контактор используется для переключения тока, питающего электродвигатели либо иную нагрузку большой мощности. Нередко мощные электрические контакторы для электродвигателей и прочего оборудования, дополняются защитой от перегрузки по току и другим критериям. Для этого в конструкции прибора используются чувствительные биметаллические реле и блокировочные группы.
Зачем нужны контакторы. Область применения
Контактор (модульный контактор, силовое реле) — это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать мощные (в том числе индуктивные) нагрузки как переменного, так и постоянного тока. Основной особенностью контакторов является то, что они разрывают токовую цепь в нескольких точках одновременно, в отличие от электромагнитных реле, которые обычно разрывают цепь в одной точке. Основные области применения контакторов: управление мощными электродвигателями, коммутация цепей компенсации реактивной мощности и т.п. — там, где необходимо осуществлять частые пуски, коммутацию электрических устройств с большими токами нагрузки. Электромагнитные контакторы По номинальному напряжению главной цепи контакторы делятся 2 группы: с напряжением 220, 440В и 380, 660В. Контакторы могут иметь от 1 до 5 главных полюсов.
Принцип работы контактора заключается в том, что на катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении происходят обратные действия. Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.
На контакторы можно устанавливать вспомогательные модули (контакторные приставки, приставки выдержки времени, теплореле, блокировочные устройства), получая при этом разные устройства. Например, если на контактор установить модуль задержки, то получим контактор с задержкой. Если на 2 контактора установить механизм механической блокировки, получим обратимый контактор. Контактор совместно с тепловым реле перегрузки образует магнитный пускатель и т.п. Вспомогательные модули применяются для расширения возможности использования контакторов в системах автоматизации, улучшения эксплуатации электроустановок, упрощения монтажа.
Пускатель — это модифицированный контактор, который предполагает наличие теплового реле, дополнительной контактной группы или автомата для пуска электродвигателя. Электромагнитные низковольтные пускатели делятся на нереверсивные (для управления электродвигателями при неизменном направлении вращения); без переключения обмоток электродвигателя; с переключением обмоток электродвигателя; реверсивные (для управления электродвигателями при переменных направлениях вращения). Реверсивные пускатели изготавливаются на базе двух однотипных контакторов с одинаковыми номинальными токами, и в этих пускателях предусмотрена электрическая или механическая блокировка, исключающая возможность одновременного замыкания главных контактов обоих контакторов. По наличию устройства защиты электродвигателя пускатели могут быть без устройства защиты, с электротепловым токовым реле и с устройством температурной защиты.
Промежуточное реле — это маломощный контактор, который служит для размножения контактов в слаботочных цепях и в отличие от контактора рассчитан на гораздо большее количество коммутаций. Таким образом, у контактора и промежуточного реле на одну и ту же мощность с одинаковой контактной группой разное предназначение и соответственно использование.
Статьи о пускателях и промежуточных реле ожидайте в дальнейших обзорах.
Как работает контактор модульный (+ схема управления)
Принцип работы контактора любой модели заключается в том, что группа подвижных контактов постоянно сходится и расходится с неподвижными фиксированными контактами, пропуская и ограничивая течение электрического тока. Можно показаться, что это простой переключатель, но с рядом особенностей.

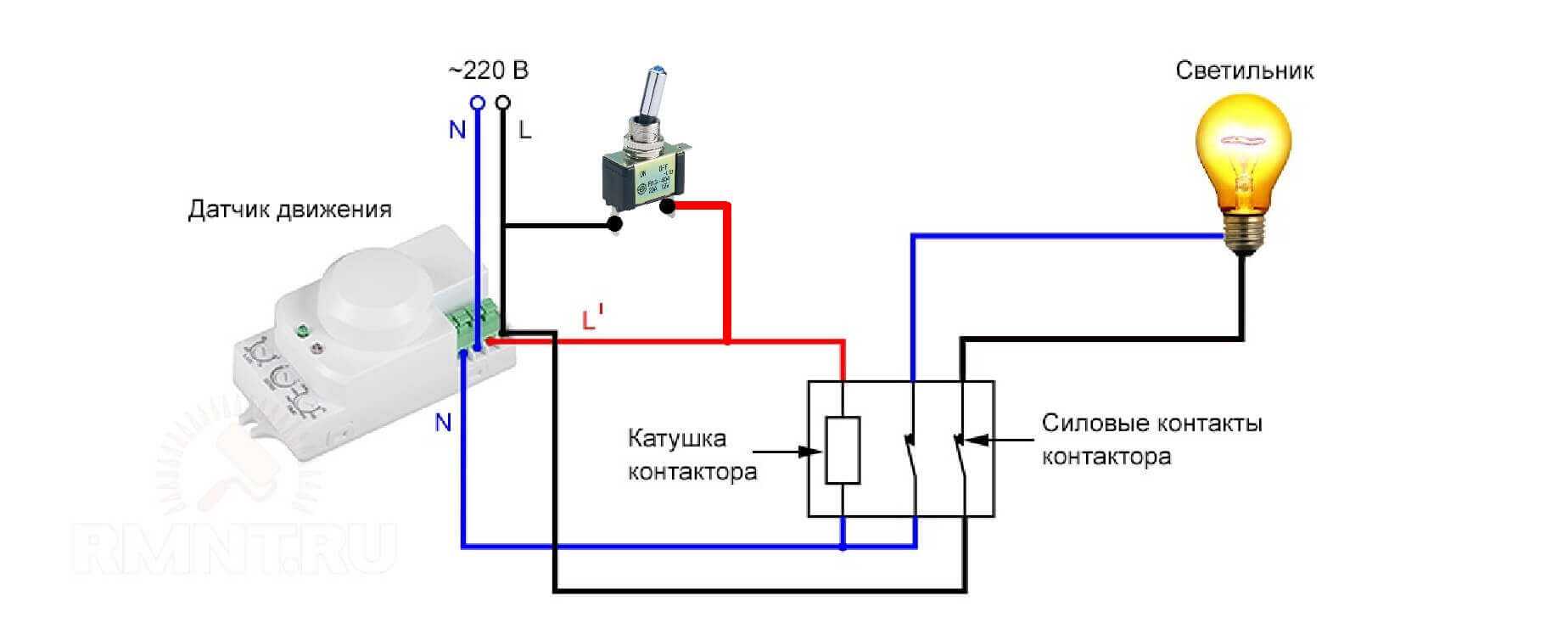

Схема управления освещением
Первое и самое главное — для обеспечения безопасности нормальное положение контактных групп (режим покоя) разомкнутое. В таких приспособлениях нет никаких механических функций для воздействия на контакты, чтобы они всегда были во включенном состоянии. Они смыкаются лишь тогда, когда на них подают напряжение.
Обратите внимание! К контакторам выдвигаются особые требования электрической безопасности, надежности и стойкости. В отличие от простых переключателей они обладают более высоким качеством исполнения, которое предотвращает аварийные ситуации различного характера
Два основных типа контакторов
Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.
Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.
Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.
Рис. №2. Устройство контактора.
Катушка
Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.
Питание катушки переменным током
В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.
Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.
Питание катушки постоянным током
Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).
В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.
Рис. №3. Схема электромагнита с низким энергопотреблением.
Дополнительная контактная система
Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.
Основные модификации дополнительных контактов
Их три типа:
- НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
- НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
- Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.
Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.
Что такое контактор и для чего он нужен
В электрических сетях постоянно приходится включать или выключать различные нагрузки или управлять их работой. Как мы знаем, в быту для этих целей существуют механические выключатели и рубильники. Но у таких устройств есть весьма ограниченный ресурс износостойкости, а для больших электрических систем, управление с помощью механических рубильников является неудобным и неэффективным способом. Именно поэтому был создан такой прибор, который имеет огромный ресурс работы, позволяет производить циклы включения и выключения до нескольких тысяч раз в час, а самое главное дает возможность управлять нагрузкой дистанционно. Простыми словами это выключатель.
Электромагнитные контакторы применяются во всех сферах нашей жизни. Они включают уличное освещение, управляют отключением высоковольтных линий электропередачи, линий транспортных систем (трамвайных, троллейбусных, железнодорожных), широко применяются в строительстве и промышленности для запуска мощных силовых установок, двигателей, машин и другого оборудования.
Более того, такие коммутационные устройства применяются и в жилых домах для различных целей, таких, например, как включение электрообогревательных приборов или водонагревателей, для управления вентиляционными установками, водопроводными или канализационными насосами. Прогресс не стоит на месте и на данный момент системы умного дома под управлением контакторов или групп таких приборов уже постепенно входят в жизнь обычных людей.
Огромную роль эти устройства играют в электробезопасности и, как следствие, предотвращении пожаров от возгорания электрооборудования или силовых линий.
Данные приборы имеют ряд преимуществ перед различными модульными приспособлениями:
- Могут подключаться к любой сети;
- Имеют компактные размеры;
- Абсолютно бесшумны в работе;
- Могут использоваться при высоких мощностях и больших токах;
- Легкие в эксплуатации и просты в монтаже;
- Могут работать в любых условиях.
Конструкция контактора
Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.
При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.
Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.
Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:
Устройство и схема работы
Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.
Электромагнитные контакторы
Контактор представляет собой двухпозиционный электрический аппарат, предназначенный для частых коммутаций силовых электрических цепей с током, не превышающим тока перегрузки. Замыкание (размыкание) контактов контактора осуществляется электромагнитным приводом.
Различают контакторы постоянного и переменного тока.
Контакторыпостоянноготока предназначены для коммутации силовых электрических цепей постоянного тока и приводятся в действие электромагнитом постоянного тока.
Контакторыпеременноготока предназначены для коммутации силовых электрических цепей переменного тока и приводятся в действие электромагнитом постоянного или переменного тока.
