Вводно-распределительное устройство — первая точка распределения электроэнергии после ввода кабеля в здание. Именно здесь происходит разделение нагрузки по секциям, устанавливается защита от перегрузок и коротких замыканий. Производство вру ведётся по ГОСТ Р 51321.1 и техническим условиям сетевых организаций, поэтому при выборе оборудования важно запрашивать документацию на конкретную серию шкафов.
Из чего состоит вводно-распределительное устройство

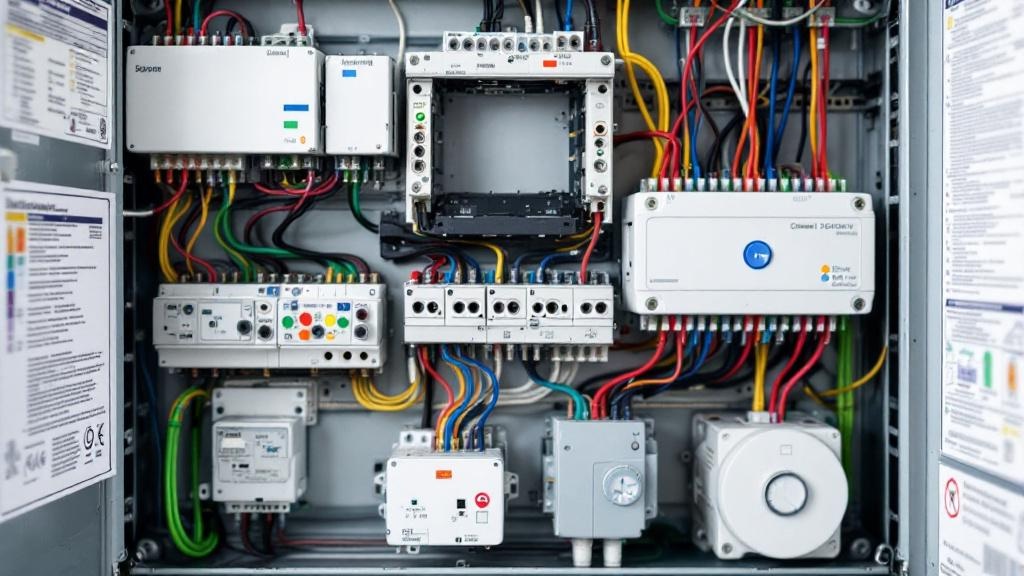

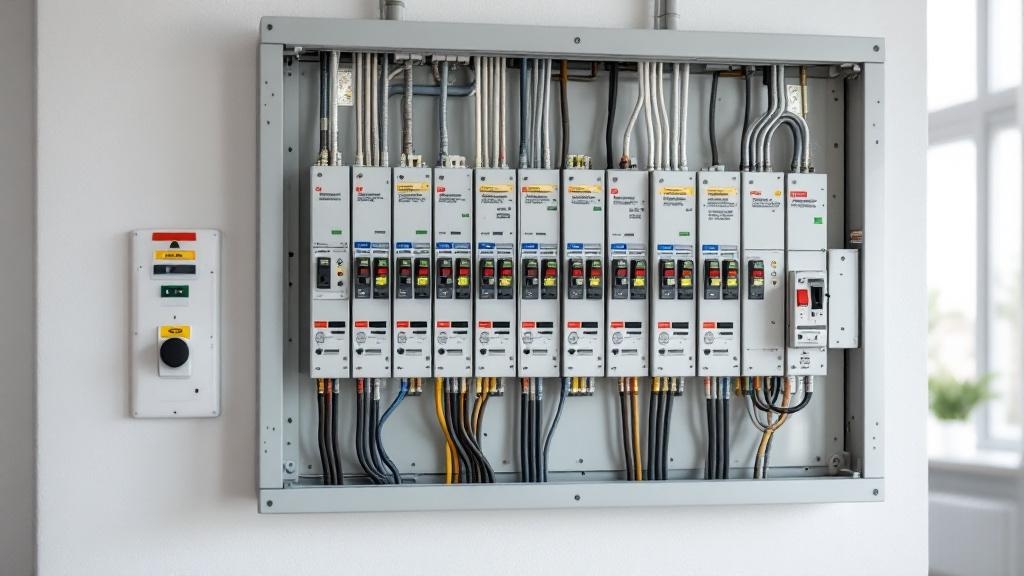

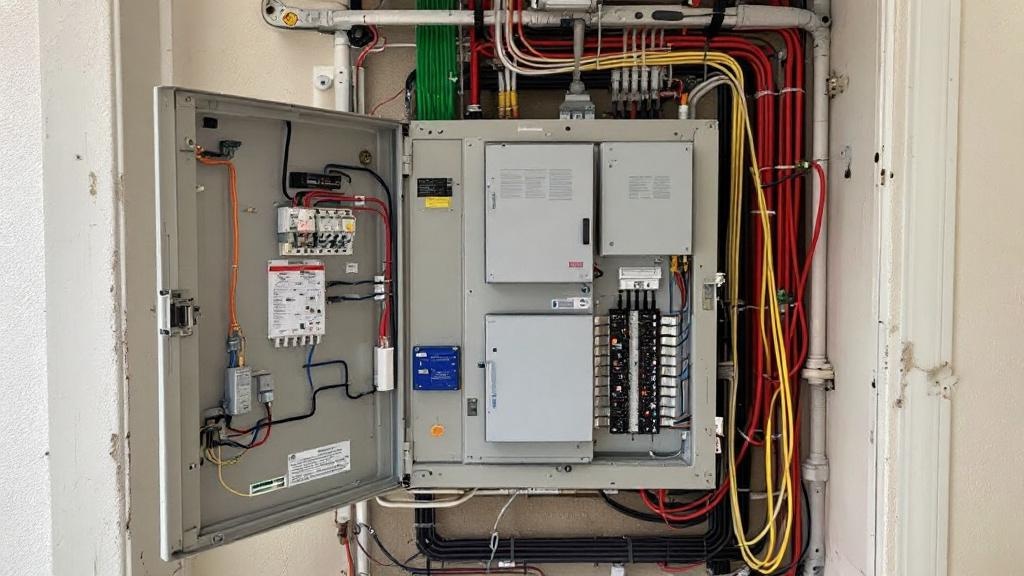

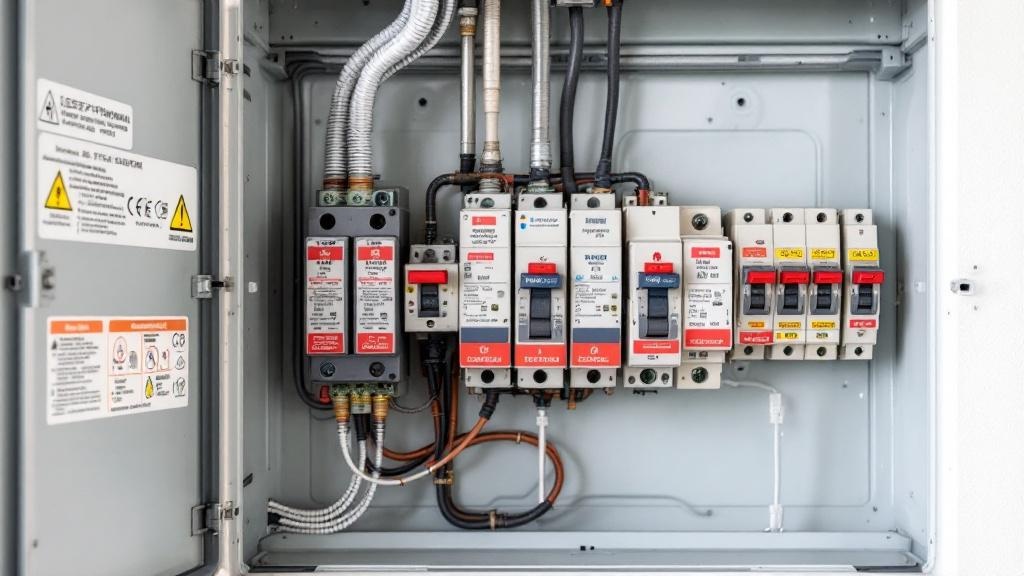

Конструктивно ВРУ представляет собой металлический шкаф или панель с набором функциональных элементов. Их состав зависит от класса напряжения, числа вводов и схемы питания здания.
- Вводной автоматический выключатель — защищает всю систему от сверхтоков и обеспечивает коммутацию при обслуживании.
- Устройство защиты от импульсных перенапряжений (УЗИП) — гасит броски напряжения при грозовых разрядах и коммутационных переключениях.
- Шины нулевого проводника и защитного заземления — разделение N и PE обязательно при системе TN-S.
- Групповые автоматы и УЗО — защищают отдельные стояки или секции здания.
- Приборы учёта — расчётные счётчики на вводе, иногда дополнительно технические счётчики по секциям.
- Переключатель ввода резерва (АВР) — актуален при наличии двух вводов или резервного генератора.
Для жилых домов выше пяти этажей нормы предписывают двухсекционную схему с секционным выключателем. Это позволяет проводить обслуживание одной секции без полного отключения дома.
Нормативная база и требования к размещению
При проектировании и монтаже ВРУ ориентируются на несколько документов: ПУЭ (главы 7.1 и 7.2), СП 256.1325800, ГОСТ Р 51321.1 и технические условия местной сетевой организации. Последние нередко ужесточают требования относительно базовых норм.
Помещение для ВРУ должно быть сухим, иметь естественную вентиляцию и обеспечивать свободный доступ персонала. Минимальная ширина прохода перед шкафом — 800 мм, при напряжении до 1 кВ — без барьеров. Пол в электрощитовой выполняют из негорючих материалов, двери открываются наружу и оснащаются замком с фиксацией в открытом положении.
Отдельный пункт — степень защиты корпуса. Для помещений с нормальными условиями достаточно IP31, для цокольных этажей или технических подполий — не ниже IP43, в некоторых случаях IP54.
Этапы монтажа в многоквартирном доме
Монтаж ВРУ в жилом фонде отличается от промышленного объекта прежде всего ограниченным пространством и необходимостью поэтапного включения нагрузок. Вводно распределительное устройство устанавливается после завершения общестроительных работ, но до прокладки внутренних стояков.
Типовая последовательность работ выглядит так:
- Разработка и согласование однолинейной схемы с сетевой организацией.
- Изготовление шкафа ВРУ по утверждённой схеме с заводскими испытаниями.
- Подготовка электрощитового помещения: отделка, освещение, заземление контура.
- Установка шкафа, крепление к перекрытию или стене с виброгасящими прокладками.
- Разделка и подключение кабеля ввода, опрессовка наконечников.
- Подключение групповых цепей — стояков квартир, лифтов, противопожарных систем.
- Проверка сопротивления изоляции, петли фаза-ноль, токов утечки.
- Пуско-наладка, программирование счётчиков, передача протоколов испытаний.
Работы ведут только при снятом напряжении на вводе. Если здание уже заселено, отключение согласуется с жильцами и управляющей компанией, как правило, в ночное время.
Типичные ошибки и как их избежать
Практика показывает несколько повторяющихся нарушений при монтаже ВРУ в жилом фонде.
Первое — занижение номиналов вводного автомата. Застройщики иногда ставят аппарат на 250 А там, где расчётный ток достигает 320 А, рассчитывая на «запас по нагреву». Такой подход ведёт к ложным срабатываниям при пиковых нагрузках.
Второе — отсутствие УЗИП. В домах с воздушным вводом защита от перенапряжений обязательна; игнорирование этого требования обнуляет гарантию на счётчики и чувствительную автоматику.
Третье — совмещение шин N и PE в щитах ниже вводного ВРУ. После точки разделения нейтральный и защитный проводники должны идти раздельно по всей сети дома.
Четвёртое — некачественная опрессовка кабельных наконечников. Переходное сопротивление в плохом контакте вызывает нагрев, оплавление изоляции и в итоге пожар. Наконечники обжимаются гидравлическим инструментом с матрицами нужного сечения.
Обслуживание после ввода в эксплуатацию
ВРУ требует планового осмотра не реже раза в год: проверка затяжки болтовых соединений, замер температуры шин тепловизором, очистка от пыли, тест срабатывания УЗО кнопкой. При выявлении повышенного нагрева контактов или изменения цвета изоляции работу прекращают до устранения причины.
Если управляющая компания планирует замену или реконструкцию ВРУ в доме с действующими жильцами, стоит рассмотреть монтаж электрооборудования на промышленных объектах силами специализированной организации — такие подрядчики имеют опыт работы под нагрузкой и располагают необходимым измерительным оборудованием для сдачи объекта в Ростехнадзор.
Срок службы качественного ВРУ при соблюдении регламента обслуживания составляет 25–30 лет. Экономия на комплектующих или монтаже на этом этапе оборачивается аварийными отключениями и дорогостоящим ремонтом задолго до окончания расчётного ресурса.
