Использование различных анодных заземлителей

Основные требования

Большая часть профильных рекомендаций и правил регламентирует конструкцию и размещение такой составной части заземляющей системы. Требования, которым должен соответствовать искусственный заземлитель:

1. Для засушливых территорий существует отдельная технология производства заземления с применением железобетонных конструкций.
2. Искусственный заземлитель не подлежит окраске. Объясняется тем, что любое окрашивание выполняет роль изолятора. Изоляция будет препятствовать протеканию тока в почву. Искусственный заземлитель должен иметь естественный цвет.
3. Окраске подлежат сварочные швы (соединения проводников). Окрашиваются битумной краской, предотвращается преждевременное разрушение соединительных элементов.
4. Нестандартные (уменьшенные) значения электродов применяются исключительно при установке временных электроустановок.

Оптимальным выбором материала заземлителя считается круглая арматура. Обоснование такого приоритета:

1. Минимальный расход металла. Следовательно, снижается себестоимость заземляющего устройства.
2. Коррозионная стойкость у такого электрода значительно выше, чем у его аналогов.
3. Легкость монтажа.

Помимо профильных требований, существует рекомендационная стандартизация параметров (размеров) материала, используемого для создания искусственного заземляющего элемента.

Устройство и принцип действия

Такой способ антикоррозионной защиты применяется не только для защиты объектов из стали, но и оборудования, изготовленного из таких материалов, как цинк, медь, алюминий, олово, свинец, титан, никель и их сплавы. Защищаемый объект становится катодом при подключении его к отрицательному полюсу источника питания, а подключенный к положительному полюсу анод растворяется и разрушается в процессе защиты, сохраняя объект неповрежденным.

Степень растворения анодного заземлителя зависит от параметров окружающей его среды, от плотности протекающего тока и от материала самого заземлителя. Поэтому электроды выполняются из коррозионно-стойкого железно-кремниевого сплава – ферросилида ЧС-15 (ГОСТ 7769-86) цилиндрической формы. Электрод прочно устанавливается в корпус заземлителя и надежно изолируется эпоксидным компаундом. Кроме того заземлитель имеет контактный узел, герметизированную муфту для соединения с линией магистрального кабеля станции катодной защиты и специальный провод с медной жилой с усиленной изоляцией.

Коммутационные электрические аппараты

Коммутационные электрические аппараты получили широкое распространение в различных отраслях промышленности. Трудно себе представить, как бы выполнялись различные задачи по эксплуатации и выполнению операций, связанных с электрическим оборудованием, без этого функционального устройства.

Коммутационный электрический аппарат служит для разъединения и замыкания электрической цепи при помощи контактной группы. Проще говоря, такое устройство можно назвать выключателем.

К основным видам представленного устройства относятся: рубильники, выключатели, контакторы, реле. Несмотря на то, что в этих приборах заложен практически один и тот же принцип работы, все они имеют ряд отличий друг от друга.

Рассмотрим каждый вид аппаратов в отдельности.

Рубильник относится к наиболее простому коммутационному аппарату. Аппарат приводится в действие вручную с помощью рукоятки. Такой вид устройств рассчитан на большие значения силы тока.

Выключатели имеют разные модификации. В промышленном применении, к наиболее распространенным видам таких устройств относятся масляные выключатели. Такие выключатели рассчитаны на напряжение до 220кВ.

Масло, в данном случае, служит для подавления/гашения, проходящей через него дуги электрического тока. Особого внимания заслуживают воздушные и электрогазовые выключатели.

Гашение дуги, то есть прекращение подачи электрического тока, происходит за счет подачи струи сжатого воздуха или электроотрицательного газа.

Кардинально новый способ размыкания токопроводящей линии воплощен в электромагнитных выключателях.

Принцип действия такого устройства заключается в следующем: электрическая дуга горит в нормальных условиях при атмосферном давлении – цепь включена.

Как только потребуется разомкнуть цепь, по направлению к дуге подается сильное магнитное поле. За счет воздействия магнитного поля, дуга начинает растягиваться и, в конечном итоге, расщепляется, размыкая тем самым токопроводящую линию.

Реле предназначено для размыкания и замыкания электрической цепи. Основным характерным свойством данного коммутационного аппарата является принципиально новый способ работы контактной пары.

Электромагнитное реле, как и в контакторе, под воздействием электрического тока, приводит в движение сердечник электромагнита с установленными на нем контактами, что приводит к замыканию цепи. Способ воздействия на контактную пару реле может быть не только электрическим, но также тепловым или акустическим.

Контакторы представляют собой разновидность электромагнитного реле. Основное назначение – включение и выключение токопроводящей линии силовых электрических цепей.

Контакторы могут применяться как в цепи переменного, так и постоянного электрического тока. Принцип работы контактора основан на электромагнитном эффекте.

Сердечник электромагнита контактора под действием электрического тока увлекает за собой подвижный контакт, который, вследствие такого перемещения, прижимается к неподвижному контакту и цепь замыкается.

Как только подача тока прекращается, сердечник возвращается в свое первоначальное положение и контакты размыкаются.

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.

Параметры и материалы штырей

Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:

1. Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
2. Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
3. Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.

Из чего делать металлосвязь

Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:

1. Медная шина или провод сечением не менее 10 мм2.
2. Алюминиевая полоса или провод сечением не менее 16 мм2.
3. Стальная полоса сечением не менее 48 кв.мм.

Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.

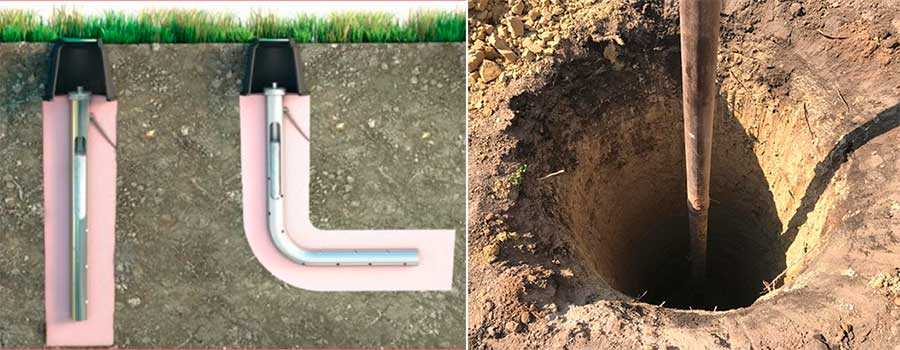

Принцип работы

Если разобраться с устройством этой системы, тогда можно понять, что электролитическое заземление будет работать на основе протекания химических реакций. Заземление может работать по следующему принципу:

• Смесь необходимо будет залить в полный электрод. Из окружающей среды он будет впитывать влагу через специальное отверстие.
• Теперь будет происходить реакция воды с солью и в результате этого будет образовываться электролит, который просачивается в грунт. Благодаря подобной работе почва станет электропроводящей и не склонной к промерзанию.

Эта реакция будет происходить в независимости от температуры, которая присутствует в окружающей среде.

Условия эксплуатации заземлителей

Заземлители должны эксплуатироваться в условиях, для которых они предназначены, в зависимости от используемого типа. Обслуживание и ремонт должны выполняться, согласно требованиям руководства по эксплуатации от изготовителя и нормативных документов.

Указанные работы необходимо выполнять с привлечением обученного и аттестованного персонала, соблюдением предусмотренной допускной системы.

Перед подключением оборудования к сети, необходимо выполнить следующие проверки:

• чистоты и целостности изоляторов;
• плотности затяжки резьбовых соединений;
• наличия смазки в соответствующих узлах;
• достаточности контактного давления.

Предварительно проверяется исправность работы устройства путём выполнения нескольких контрольных включений и отключений.

Техническое обслуживание предусматривает проведение регулярных осмотров его узлов, смазку трущихся деталей, контроль состояния контактов, очистку контактов и остальных элементов. Периодичность обслуживания определяется условиями и интенсивностью эксплуатации, но должна проводиться не реже одного раза в год.

Как производится расчет параметров основных заземляющих элементов

На основании результатов подобных расчетов проектируется чертеж заземляющего устройства объекта.

Важно! Устройство, смонтированное в соответствии со всеми расчетными данными схемы заземления, позволяет добиться максимальной эксплуатационной эффективности всего комплекса защитного заземления. Основа вычислений — допустимые пределы напряжения шага и прикосновения

На их основании рассчитывается конфигурация (размер, количество) заземлителей и принцип их размещения

Основа вычислений — допустимые пределы напряжения шага и прикосновения. На их основании рассчитывается конфигурация (размер, количество) заземлителей и принцип их размещения.

Выполняются расчеты на основании таких данных:

1. Описание характеристик конкретного электрического оборудования: тип установки; основные структурные элементы прибора; рабочее напряжение; возможные варианты, позволяющие осуществить заземление нейтралей как трансформирующих, так и генерирующих устройств.
2. Конфигурация заземлителей. Такие данные необходимы для определения оптимальной глубины погружения электродов.
3. Информация о проведенных исследованиях по измерению удельного сопротивления грунта на конкретной территории. Дополнительно учитываются климатические сведения зоны, на которой обустраивается система.
4. Информация о пригодных естественных элементах заземления, которые можно использовать в работе. Необходимы данные о реальных значениях растекания токов у этих объектов. Получить их можно путем специальных измерений.
5. Результат стандартного вычисления точных показателей расчетного замыкания тока на почве.
6. Расчетные значения нормативной стандартизации допустимых характеристик напряжений по ПУЭ.
7. Показатели сопротивления сезонного промерзания слоя грунта, в период высыхания и промерзания. Учет таких значений необходим для расчета заземляющих элементов, которые располагаются в однородной среде. Применяются специальные стандартизированные коэффициенты.
8. При необходимости монтажа сложной группы заземлителей, состоящей из нескольких элементов, необходимы сведения всех потенциалов, которые будут наведены на монтируемые электроды. Для этого нужны данные о значениях сопротивления всех слоев грунта.

Важно! Если система будет размещаться в двух слоях грунта, учитывается показатель сопротивления каждого из них. Это необходимо для определения точных данных о мощностных параметрах верхнего слоя почвы

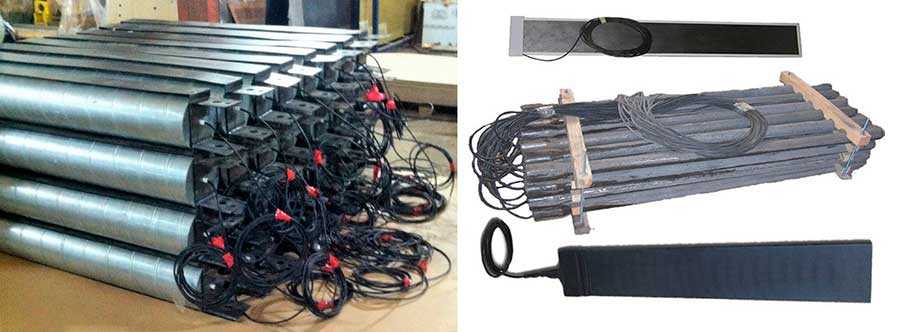

Лучшие модели анодного заземления

В настоящее время на рынке представлено большое количество различных моделей анодного заземления, как для поверхностного размещения, так и для установки на значительной глубине. В каждом конкретном случае монтажа этого оборудования, количество необходимых элементов должно быть правильно рассчитано и отображено в плане.

Немаловажным условием эффективности защиты, является выбор качественного устройства и надёжной питающей станции. Как правило, такие устройства реализуются в комплекте, состоящем из 10 — 20 заземлителей и одного источника питания. Из поверхностных заземлителей наиболее часто для защиты подземных металлических объектов используется следующие модели:

• «Менделеевец»–ММ — данный вид поверхностного заземлителя позволяет осуществлять эффективно предотвращать разрушение подземных коммуникаций. «Менделеевец»–ММ применяется преимущественно в сфере нефтегазовых коммуникаций, но может быть использован и для других подземных объектов, которые могут подвергаться коррозии. Скорость анодного растворения электрода составляет 300 г/год, поэтому при массе в 43 кг, защита может эффективно использоваться не менее 100 лет.
• «Менделеевец»–МТП — магнетитовый поверхностный заземлитель предназначенный для защиты магистральных трубопроводов. Особенностью этой модели, является возможность установки электродов для защиты портовых сооружений. Установленные заземлители отлично справляются с предохранением металлических сооружений, от возникновения коррозионных процессов в высокоагрессивной среде. «Менделеевец»–МТП отличнозагерметизирован в месте подключения питающего провода. Питание осуществляется рабочей электрической станцией, которая входит в комплект данного защитного устройства.

Среди глубинных моделей наибольшее распространение получили следующие приборы:

• «ГАЗ-М» — глубинный заземлитель отличного качества. Данный прибор отлично справляется с задачей предохранения подземных металлических объектов, в том случае, когда установка более дешёвого варианта поверхностной защиты невозможна. Рабочий ресурс заземлителя составляет не менее 30 лет, а максимальныйрабочий ток — 10 А.
• «Менделеевец»-МРКГ — малорастворимый глубинный заземлитель, который используется преимущественно в грунте с высоким удельным сопротивлением.

Данное устройство может быть размещено в одной скважине, в количестве до 24 шт. что позволяет защитить подземные объекты максимально эффективно.

Минимальный эксплуатационный срок, данного устройства составляет не менее 30 лет, при условии что монтаж анодного заземлителя был произведён по всем правилам.

Классификация

При изучении темы анодных заземлителей важно понимать их особенности и классификацию. Условно изделия делятся по нескольким признакам

По расположению

Анодные заземлители отличаются по позиции относительно защищаемого объекта или рабочего элемента.

По расположению относительно защищаемого объекта они бывают:

1. Глубинные — несколько электродов, объединенных с помощью кабелей. Находятся на глубине около 40 м, покрываются коксо-минеральным составом, что существенно повышает вес изделия. Для монтажа привлекаются буровые установки, что делает работы более дорогими. Несмотря на большие расходы, глубинные анодные заземлители имеют увеличенный радиус действия, а их сопротивление не зависит от поры года. Средний срок эксплуатации около 30 лет.
2. Поверхностные — выполняют те же функции, но устанавливаются на одном уровне с защищаемыми изделиями. Отличаются компактностью и сравнительно небольшим радиусом действия. Имеет вид электрода, изготовленного из цинкового, магниевого или железокремниевого сплава. Последний вариант применяется чаще всего, благодаря более доступной цене и высокой эффективности. Имеют вид стержня круглого сечения с точками для соединения с кабельной продукцией.
3. Протяженные — анодные заземлители, выполненные в виде токоведущего кабеля с расположенным вокруг него проволочным электродом. На поверхности последнего наносится покрытие из группы металлооксидов. Конструкция упаковывается в коксовую мелочь, используемую в виде заземлителя. Протяженные заземлители применяются в любых типах грунтов, укладываются в одной яме с защищаемым металлическим объектом.
4. Внутренние — анодные заземлители, применяемые для защиты металлических емкостей, труб и других изделий. Их особенность состоит в монтаже внутрь защищаемого объекта вертикально или горизонтально. Конструктивно имеют вид электрода, оборудованного кабелем, имеющим стойкость к коррозии, и помещенный в особом диэлектрическом цилиндрическом экране. Установка заземлителей производится вручную без использования дополнительных устройств и техники.

По расположению касательно рабочего элемента анодные заземлители могут размещаться:

• по вертикали;
• по горизонтали;
• под наклоном;
• в комбинированном варианте — сочетание всех рассмотренных выше типов.

По материалу

При выборе анодных заземлителей необходимо учесть материал, из которого изготавливается рабочий элемент.

Здесь доступно несколько решений:

• чугун;
• сталь;
• графит и пластик;
• железо и кремний;
• полимер композиционный;
• эластомер токопроводящий;
• комбинированный вентильный металл и т. д.

Условно материалы бывают металлическими и неметаллическими, но на этом вопросе еще остановимся ниже.

По форме поперечного сечения

При изготовлении анодного заземлителя могут использоваться разные формы электродов.

Доступные варианты:

• прямоугольник;
• цилиндр;
• сфера;
• винт;
• уголок;
• плоская панель;
• полая трубка;
• проволока;
• стержень;
• сетка с мелкими ячейками.

В зависимости от формы изделия меняются подходы к монтажу и характеристики готовой конструкции, поэтому эти вопросы необходимо учесть при проектировании и монтаже.

По характеру засыпки прианодной области

Во время установки подходы к заполнению пространства возле анодного заполнитель может отличаться.

Здесь возможны следующие варианты засыпки:

• специальный активатор для снижения сопротивления растекания;
• уголь и графит;
• коксоминеральный состав;
• токопроводящая засыпка;
• шунгит;
• грунт.

При выборе засыпки учитывается вид защищаемого объекта и его особенности.

По расстоянию

В зависимости от ситуации анодный заземлитель может устанавливаться на разном удалении от защищаемого объекта.

Доступные варианты:

• удаленные;
• приближенные;
• распределенные.

По конструкции

При выборе изделия важно учесть его конструктивные особенности. Основные виды:

Основные виды:

• протяженные;
• малорастворимые;
• распределенные;
• сосредоточенные (к примеру, свайные).

На практике могут применяться и другие типы анодных заземлителей. Выбор типа и особенностей осуществляется во время проектировки.

По климатическому исполнению

На этапе создания проекта необходимо учитывать, в регионе с каким климатом будет установлен анодный заземлитель.

С учетом этого факта выбирается один из следующих вариантов:

• для применения на суше — ГОСТ-15150;
• эксплуатация на море — категория В (5).

Особенность изделий по климатическому исполнению оговаривается в техусловиях и стандартах.

1.7.93

Внешнюю ограду электроустановок не рекомендуется
присоединять к заземляющему устройству.

Если от электроустановки отходят ВЛ 110 кВ и выше, то
ограду следует заземлить с помощью вертикальных заземлителей длиой 2-3 м,
установленных у стоек ограды по всему ее периметру через 20-50 м. Установка
таких заземлителей не требуется для ограды с металлическими стойками и с теми
стойками из железобетона, арматура которых электрически соединена с
металлическими звеньями ограды.

Для исключения электрической связи внешней ограды с
заземляющим устройством расстояние от ограды до элементов заземляющего
устройства, расположенных вдоль нее с внутренней, внешней или с обеих сторон,
должно быть не менее 2 м. Выходящие за пределы ограды горизонтальные
заземлители, трубы и кабели с металлической оболочкой или броней и другие
металлические коммуникации должны быть проложены посередине между стойками
ограды на глубине не менее 0,5 м. В местах примыкания внешней ограды к зданиям
и сооружениям, а также в местах примыкания к внешней ограде внутренних
металлических ограждений должны быть выполнены кирпичные или деревянные вставки
длиной не менее 1 м.

Питание электроприемников, установленных на внешней ограде,
следует осуществлять от разделительных трансформаторов. Эти трансформаторы не
допускается устанавливать на ограде. Линия, соединяющая вторичную обмотку
разделительного трансформатора с электроприемником, расположенным на ограде,
должна быть изолирована от земли на расчетное значение напряжения на
заземляющем устройстве.

Если выполнение хотя бы одного из указанных мероприятий
невозможно, то металлические части ограды следует присоединить к заземляющему
устройству и выполнить выравнивание потенциалов так, чтобы напряжение
прикосновения с внешней и внутренней сторон ограды не превышало допустимых
значений. При выполнении заземляющего устройства по допустимому сопротивлению с
этой целью должен быть проложен горизонтальный заземлитель с внешней стороны
ограды на расстоянии 1 м от нее и на глубине 1 м. Этот заземлитель следует
присоединять к заземляющему устройству не менее чем в четырех точках.

Объясните назначение и принцип действия защитного заземления( со схемами)

Защитное заземление – преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Назначение защитного заземления – устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т.е. при замыкании на корпус.

Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала заземленного оборудования, а также выравниванием потенциалов за счет подъема потенциала основания, на котором стоит человек, до потенциала, близкого по назначению к потенциалу заземленного оборудования.

Область применения защитного заземления – трехфазные трехпроводные сети напряжением до 1000В с изолированной нейтралью и выше 1000В с любым режимом нейтрали.

Рис.1 Принципиальные схемы защитного заземления:

а – в сети с изолированной нейтралью до 1000В и выше

б – в сети с заземленной нейтралью выше 1000В

1 – заземленное оборудование;

2 – заземлитель защитного заземления

3 – заземлитель рабочего заземления

r_в и r_о – сопротивления соответственно защитного и рабочего заземлений

I_в – ток замыкания на землю

Заземляющим устройством называется совокупность заземлителя – металлических проводников, находящихся в непосредственном соприкосновении с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем. Различают два типа заземляющих устройств: выносное и контурное.

Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.

Данный тип заземляющего устройства применяют лишь при малых значениях тока замыкания на землю и, в частности, в установках напряжением до 1000В, где потенциал заземлителя не превышает допустимого напряжения прикосновения. Преимуществом такого типа заземляющего устройства является возможность выбора места размещения электродов с наименьшим сопротивлением грунта.

Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители размещают по контуру площадки, на которой находится заземляемое оборудование, или распределяют по всей площадке по возможности равномерно.

Безопасность при контурном заземлителе обеспечивается выравниванием потенциала на защищаемой территории путем соответствующего размещения одиночных заземлителей.

Внутри помещений выравнивание потенциала происходит естественным путем через металлические конструкции, трубопроводу, кабели и подобные им проводящие предметы, связанные с разветвленной сетью заземления.

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей. При этом в помещениях с повышенной опасностью и особо опасных по условиям поражения током, а также в наружных установках заземление является обязательным при номинальном напряжении электроустановки выше 42В переменного и выше 110В постоянного тока, а в помещениях без повышенной опасности – при напряжении 380В и выше переменного и 440В и выше постоянного тока. Лишь во взрывоопасных помещениях заземление выполняется независимо от назначения установки.

Различают заземлители искусственные, предназначенные исключительно для целей заземления, и естественные – находящиеся в земле металлические предметы для иных целей.

Для искусственных заземлителей применяют вертикальные и горизонтальные электроды. В качестве вертикальных электродов используют стальные трубы диаметром 3…5см и стальные уголки размером от 40*60 до 60*60мм и длиной 2,5…,м.

В качестве естественных заземлителей можно использовать: проложенные в земле водопроводные и другие металлические трубопроводы, за исключением трубопроводов горючих жидкостей, горючих или взрывоопасных газов, а также трубопроводов, покрытых изоляцией для защиты от коррозии. Естественные заземлители обладают, как правило, малым сопротивлением растеканию тока, и поэтому использование их для целей заземления дает большую экономую. Недостатками естественных заземлителей является доступность их неэлектротехническому персоналу и возможность нарушения непрерывности соединения протяженных заземлителей.

Классификация электрических аппаратов

В большинстве своём работа электрических аппаратных устройств не ограничивается выполнением какой-то одной конкретной функции, а, напротив, связана с реализацией целого набора действий. В связи с этим возникает определенная трудность в разделении таких устройств на конкретные виды и группы.

Для того чтобы провести классификацию электрических аппаратов, важно выделить главные функциональные особенности конкретных типов электрического оборудования:

1. Коммутационные устройства. Такое оборудование служит для размыкания и замыкания цепей электрического тока. К таким устройствам относятся различные рубильники, выключатели, разъединители.
2. Устройства защиты. Аппараты предохраняют проводящие элементы электрических цепей от перепадов напряжения, повышенной нагрузки сети и замыканий. Представленные функции защиты могут быть реализованы в различных видах предохранителей и реле.
3. Аппараты, регулирующие запуск электрических машин. Устройства подобного рода предназначены для обеспечения плавного пуска и остановки промышленных потребителей электрического тока. Аппараты регулируют скорость вращения якоря двигателя. К подобным устройствам можно отнести пускатели, реостаты, контакторы.
4. Ограничивающие аппараты. Подобные устройства называют реакторами и разрядниками, они обладают функцией ограничения токов короткого замыкания и перенапряжения.
5. Аппараты, обеспечивающие контроль различных параметров электрических цепей. Самые распространенные виды таких устройств – датчики и реле.
6. Аппараты, позволяющие проводить корректировку и изменение различных параметров электрического оборудования. К таким аппаратам относятся регуляторы и стабилизаторы.
7. Измерительные аппараты. Функция данного оборудования сводится к тому, чтобы обеспечить изоляцию линии первичной коммутации от цепей измерительных приборов и приборов защиты.
8. Устройства для проведения работ механического характера. Основным элементом таких устройств является электромагнит, призванный выполнять конкретные функции: подъемный электромагнит, электромагнитный тормоз.

Каждое электрическое устройство имеет в своем составе три основных элемента:

• воспринимающий;
• преобразующий;
• исполнительный элемент.

Если исходить из принципа действия воспринимающего элемента устройства, то электрические аппараты подразделяются на электромагнитные, индукционные, полупроводниковые, магнитные.

В зависимости от принципа действия исполнительного элемента, электрические устройства подразделяются на контактные и бесконтактные аппараты.

Существует еще ряд принципиальных различий, связанных с особенностями эксплуатации рассматриваемого оборудования, которые позволяют провести разделение электрических устройств на определенные группы. Электрические аппараты могут быть рассчитаны на высокое или низкое напряжение. По продолжительности работы, такие устройства могут работать в режиме кратковременной или продолжительной эксплуатации.

Если принимать во внимание принцип управления, то можно выделить два основных вида устройств: с автоматическим и ручным управлением
