Кабель ввгнг ls: расшифровка маркировки, технические характеристики

Где можно использовать

Широко используются:

на электростанциях;
на трансформаторных подстанциях;
в промышленных предприятиях;
в специализированных установках;
в административных зданиях;
складских, жилых и хозяйственных помещениях.

Применяют кабель силовой ВВГ в качестве электропроводки для обеспечения электропитания:

осветительных приборов;
водо,- и воздухонагревательных установок, «тёплого пола»;
электродвигателей и насосов;
холодильного оборудования;
кондиционеров;
распределительных щитов и розеток.

Допускается монтаж на деревянных и пластиковых основаниях, так как кабеля ввг пнг не поддерживают горение.

Важно! В местах непосредственного контакта с вышеописанными материалами желательна обработка их пожарными антисептиками. При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений

Для этого используют металлические либо пластиковые коробы или рукава

При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений. Для этого используют металлические либо пластиковые коробы или рукава.

Конструкция провода

В составе может быть от 1 до 5 медных жил разного сечения, при этом они могут быть как с моножилой, так и многожильными.

Вид провода может быть круглым или секторным, не зависимо от того, сколько внутри жил.

Каждая новая жила имеет свой слой ПВХ оболочки. Внешняя изоляция выполнена из такого же материала, но более плотного.

Медные жилы

Цвета проводов всегда разные, это необходимо для того, чтобы не спутать их. В некоторых моделях есть нейтральная жила с малым сечением. Иногда вместо цветным проводов используют маркировку линиями.

Масса кабеля зависит от того, какое сечение проводов внутри. Минимальный вес 1 км будет 38 килограмм для моножильного секторного провода сечением 1.5 мм.

Если используется такое же сечение, но внутри 2-3 жилы, то вес будет от 70 килограмм.

Технические характеристики и назначение

Основная сфера применения этого типа кабелей — внутренняя разводка силовых и осветительных сетей. В жилых домах, к примеру, современные стандарты подразумевают прокладку ВВГнг сечением 1.5 мм на освещение, 2.5 мм — к розеткам и 4 мм — для особо мощных потребителей вроде бойлеров и электроплит, напрямую от щитка.

В зависимости от сечения, ВВГнг рассчитан на использование в сетях переменного тока промышленной частоты, напряжением до 660 В либо до 1 кВ.

Типовые ТТХ этого типа провода:

максимально выдерживаемая температура эксплуатации — до +70 градусов;
максимально выдерживаемая (до 4 секунд) температура нагрева — до +250 градусов;
штатный температурный диапазон эксплуатации — от –50 до +50 градусов;
выдерживаемая влажность — до 98 %;
эксплуатация в состоянии аварии — до 8 часов в сутки, при этом не больше 1000 часов за весь срок службы кабеля;
гарантийный срок службы — 5 лет, максимальный при грамотной прокладке — 30 лет и выше;
минимальная температура окружающей среды, допустимая при монтаже кабеля — минус 15 градусов;
минимальный радиус изгиба — до 7.5 диаметров сечения одножильного и до 10 — многожильного;

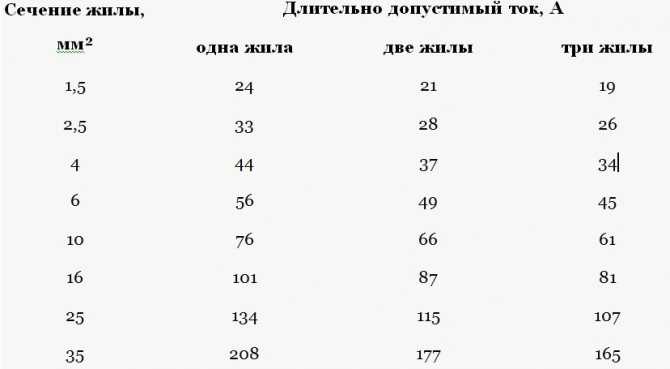

предельно допустимый ток варьируется в соответствии с сечением и количеством жил. Минимум — 19 А для четырехжильного кабеля сечением жилы 1.5 мм. Двужильный того же сечения выдержит 24 А.

Тип ВВГнг предназначен в основном для применения в жилых, административных или производственных помещениях классов взрывоопасности В-1б, В-1г, В-11, В-11а. Монтаж возможен как открытым способом, так и в кабель-каналах или гофрах, а также методом вмуровывания в гипсовую стену. Допустима протяжка на высоте на коротком участке, где нет опасности провисания и выхода из-за этого из строя. При этом ВВГнг не предназначен для применения на открытом воздухе без гофры, так как поливинилхлорид плохо выдерживает воздействие ультрафиолета (который входит в спектр солнечного излучения).

Также данный кабель не предназначен для укладывания напрямую в земле, так как из-за отсутствия брони может быстро прийти в негодность. При необходимости уложить его в траншею рекомендуется заключить его в металлический рукав.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
более легкая разделка и монтаж;
поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
более эстетичный внешний вид;
более длительный срок эксплуатации.

Преимущества ВВГнг:

более широкий заявленный диапазон температуры эксплуатации;
не поддерживает горение при групповой прокладке;
считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:
