Что нужно помнить при прокладке кабеля по воздуху

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность

Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так

Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как установить зажим для троса

Если хотите сформировать прорезь в тросе или соединить два кабеля вместе с помощью соединения колен, ниже вы найдете информацию о том, как выполнить это соединение, используя зажим для стальных канатов.

Если предпочитаете текстовые и графические пояснения информации, продолжайте читать.

Части проволочного зажима

Основой, для правильной установки этих элементов, является знание терминологии.

Части зажима:

  • седло, называемое основанием или корпусом;
  • U-образный болт и гайки.

Седло, U-образный болт и гайки

Ведущий конец стального каната — это более длинная часть троса, которая проходит к другой точке подключения. Это будет держать груз.

Ведущий конец кабеля

Тупик

Тупик — это короткая часть, которая повернута назад, так, что зажимам из проволочной веревки, есть что еще захватить.

Тупик

Когда зажимы используются, чтобы сделать ушко или конец на тросе, это называется окончанием.

Правильно прикладывайте седло захвата

Необходимые материалы

Для проведения работ, понадобятся необходимые инструменты:

  • рулетка;
  • захватная лента;
  • динамометрический ключ;
  • крепление подходящего размера для вашего стального троса.

Необходимые материалы

Подготовка к сборке

Отрежьте распутанную или изогнутую часть кабеля. Сделайте захват металлического троса скотчем перед резкой, чтобы держать конец плотно. Если не нужно обрезать трос, обязательно плотно оберните его, чтобы сохранить структуру стального каната, в его намеченной форме.

Отрежьте, распутанную часть кабеляПлотно оберните скотчемСкрепления конца кабеля, мягкой проволокой

Измерение оборота

Поворот — это длина троса от основания глаза, до конца тупика.

От основания глаза, до конца тупика

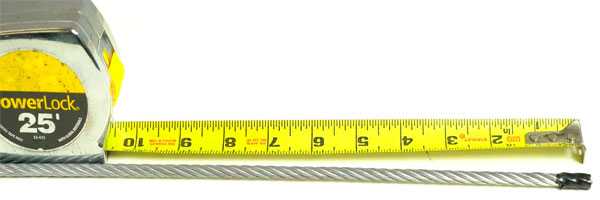

Сначала измерьте и отметьте длину оборота.

Измерить длину оборота

Определите, насколько большим, будет глазок в вашем стальном тросе, и отметьте конец, где находится метка поворота.

Отметьте конец, где находится метка поворота

Применение металлических креплений

Запомните, правильную ориентацию при применении захвата.

Запомните, правильную ориентацию зажима

  1. Выровняйте по маркировке и примените первый зажим к сборке.
  2. Разместите зажим для стального каната, на небольшом расстоянии от конца тупика.
  3. Затяните гайки.
  4. Убедитесь, что они чистые, сухие и не имеют смазки.

Чередуйте гайки, чтобы обеспечить равномерное давление. Использование динамометрического ключа поможет достичь рекомендованного крутящего момента, необходимого для удержания груза.

Перегиб троса

  1. Установите второй зажим в сборке.
  2. Прижмите его вплотную к коушу. Если вы не используете коуш, поднимите его до линий, отмеченных ранее.

Прижмите зажим вплотную к коушуПоднимите зажим до отмеченной линии

Вручную затяните гайки.

Если для вашей сборки, требуется 3 или более захватов, разместите их равномерно между собой.

Разместите зажимы, равномерно между собой

  1. Затягивайте зажимы, начиная с ближайшего к тупику, и возвращаясь к глазу.
  2. Удалите провисание стального каната, между захватами, подтянув провисание к глазу. Спускаетесь, и затягивайте все зажимы.

После затягивания всех зажимов, важно выполнить первую нагрузку на узел, чтобы установить все компоненты. Выполните первую нагрузку на узел

Выполните первую нагрузку на узел

Загрузите сборку с нагрузкой и осмотрите. Снова затяните все зажимы.

Теперь ваш стальной канат в сборе и готов к эксплуатации.

Используя шкив как наперсток

Если вы используете шкив в качестве наперстка, добавьте еще 1 захват в сборку. Убедитесь, что крепления, расположены на расстоянии не менее 1 длины седла друг от друга. Первый захват возле шкива, должен находиться на расстоянии и достигать 60-градусного угла между тросами.

Шкив в качестве наперстка

Зажимы кулак

Зажимы для кулачковых захватов — это новый вид, для стального троса, разработанный для облегчения монтажа. Они имеют только одну гайку с каждой стороны поэтому при затягивании гаечный ключ, может свободно вращаться.

Зажим кулакОни имеют только одну гайку с каждой стороны

Зажимы с одинарной и двойной штамповкой

Зажим двойной для троса и с одинарной штамповкой требуют немного другой процедуры сборки.

Зажимы с одинарной и двойной штамповкой

  1. Сначала убедитесь, что конечный диаметр стального каната соответствует зажиму, который вы используете.
  2. Затем, захватите конец троса.
  3. Открутите гайки и снимите верхнюю пластину.
  4. Поместите стальной канат в корпус двойного зажима и вставьте его в канавки и вокруг болтов.

Кабель в корпусе зажима

  1. Поместите верхнюю пластину на корпус, чтобы зафиксировать металлический трос, и затяните гайки от руки.
  2. Используйте гаечный ключ для окончательной затяжки, чередуя гайки, чтобы обеспечить одинаковое давление.

Используйте гаечный ключ для окончательной затяжки

Фламандский глаз

Соединение глаз — используется для сращивания свободного конца троса при формировании петли. Нити конца троса разматываются на определенное расстояние. Затем проволоку сгибают вокруг так, что конец развернутой длины образует глазок. Далее, развернутые пряди, заплетают обратно в проволочный трос, образуя петлю или глазок — называемый фламандский глаз.

Соединение фламандский глазНити конца троса разматываются на определенное расстояние

Состоит из комбинации сращивания и прессования. Стальные канатные стропы, часто используются на сталелитейных заводах, где канаты подвергаются воздействию высоких температур, и служит заменой сращивания наперстка.

Сращивание и прессование

Концевые соединения с фламандскими глазами можно использовать при температуре от 60 C до + 400 C. При температуре от + 250 C до + 400 C, грузоподъемность канатов должна быть снижена до 75%.

Стандартизация

Типы фламандских глаз обозначаются следующим образом:

  • фламандские глаза без наперстка.
  • фламандские глаза с наперстком.

Различные конструкции фламандского глаза

Изготовление и установка

Еще не обработанный канатный строп, протягивается через выбранный стальной зажим (рис. A).

Изготовление петли стального каната

Внешние нити, грузоподъемного каната разделяются на необходимые длины (рис. B).

Сердцевина канатного стропа, выгибается назад и формируется в петлю. Затем незакрепленные половинки троса закрываются вокруг сердечника троса. Например, сердечник восьми ниточной веревки закрывается справа и слева только четырьмя нитями, до тех пор, пока нити с обеих сторон не соединятся в головке петли (рис. C ).

Как внешние нити каната, были полностью закрыты вокруг сердечника каната (рис. D), стальной зажим скользит по концам прядей и прессуется.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления

Вариант В – заземление троса отдельным проводом.

1 – анкер натяжения;

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения;

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб.

Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

Существует несколько крепежных элементов, используемых для монтажа на стены зданий и других объектов для фиксации тросовой растяжки. Конструкция будущего крепления зависит от материала и габаритных размеров троса.

Перечислим несколько разновидностей:

  1. Натяжной болт, крюк и анкер. Такая комплектация подходит для гибкого многожильного кабеля, который может прокладываться при помощи катаной стальной проволоки диаметром 6 мм.
  2. Несколько анкеров для натяжки струн малого диаметра подойдут для легкого кабеля, сечением которого не превышает 6 мм, а расстояние между коммутируемыми объектами — 10 м. При этом недопустима установка осветительных устройств.
  3. Специальные анкера для тросов и проволочной катанки могут выдерживать тяжелую электрическую проводку, соединяющую объекты на любых расстояниях с шагом опор до 12 м.

Установка натяжной муфты для несущего троса

Также существуют крепления, позволяющие соединять две параллельные линии. Одна используется для организации электроснабжения, другая — для установки осветительных приборов. В первом случае осуществляется монтаж силового кабеля сечением 10-35 кв. мм, во втором — осветительных устройств и распределительных коробок, содержащих медные провода 2,5-4 мм.

Способы крепления воздушного кабеля

Крайне не рекомендуется фиксировать концевые/крепежные элементы к кровле или декоративной обшивке здания. Если используется трос, который должен выдерживать существенные нагрузки, то для крепления следует воспользоваться стальными пластинами, установленными на несущих стенах с последующим стягиванием при помощи сквозных болтов.

Лучшим вариантом считается закладка натяжных анкеров в стены здания еще при его строительстве, однако на практике такой подход используется крайне редко. Поэтому в дальнейшем приходится создавать отверстия в стенах при помощи перфоратора. Ниже концевого крепления монтируется металлическая пластина, оснащенная болтовым контактом для заземления.

Крепление к бетонной стене анкерными болтами

Сферы применения натяжителей

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

  • теле-/радиовышки;
  • молниеотводы;
  • спутниковые антенны;
  • водонапорные башни;
  • столбы;
  • крепления для стеллажей в логистических центрах;
  • башенные сооружения;
  • вспомогательное строительное оборудование;
  • промышленные/гражданские здания/прочие сооружения;
  • объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
  • флагштоки;
  • спортивные снаряды;
  • тяжелые ограждения;
  • памятники;
  • аттракционы, высотные парки;
  • временные/перевозные сооружения (шатры, палатки).

Крепеж антенной мачты

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Немного истории

По мнению экспертов, моде на архитектурно-художественную подсветку свойственно повторяться. Хорошим подтверждением этой теории выступает популярность тросовых осветительных систем. Сегодня данный способ все чаще используется при разработке проектов для зданий самого различного назначения, хотя сама идея далеко не новинка.

Так, в эпоху Возрождения осветительные приборы подвешивались на тросах в помещениях, где проводились балы и собрания элиты. В середине прошлого столетия в западных странах тросовая электропроводка стала своеобразным ответом на вхождение в моду жилых помещений с высокими потолками.

В данном случае использование тросов вносило не только новизну и предоставляло возможность зонировать пространство, но и позволяло экономить электроэнергию. Кстати, через определенное время такое решение переняли и советские светодизайнеры.

После того, как люди смогли ощутить экономию от внедрения тросовой технологии, она стала применяться повсеместно: освещение офисов, фасадов.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Установка тросовой электропроводки

Начинается процесс монтажа проводки тросового типа с установки закладных элементов. Данную задачу необходимо решать еще на стадии строительства здания. Если же речь идет об уже построенном сооружении, работы проводят электромонтажники при условии использования специального оборудования для сверления отверстий в несущих конструкциях здания.

На первом этапе измеряется требуемая длина троса, после чего отрезается нужный кусок. Один конец полученного троса заводится в кольцо натягивающего устройства (талрепа) и замыкается специальным зажимом. Другой конец троса необходим для того, чтобы сделать петлю, которая в дальнейшем будет надеваться на крюк.

Существует несколько способов выполнения вышеуказанной петли. Для этого могут применяться специальные коуши, болтовые зажимы, прессуемые гильза.

Навеска начинается с разворачивания троса и крепления одного конца к анкеру. При этом винты и талреп должны быть немного отвинчены (прослаблены), чтобы обеспечить возможность регулировки силы натяжения. Далее переходят к предварительному натягиванию конструкции. Если длина пролета очень большая, сделать это вручную будет весьма затруднительно, лучше применять специализированное оборудование.

Процесс натяжки можно считать оконченным, когда будет получено заданное значение стрелы провеса. Для контролирования силы натяжки используется динамометр. После этого производится окончательная натяжка троса, для чего  осуществляют затяжку талрепа и анкерных винтов.

Оптимальным значением для стрелы провеса считается — 1,5…2,5 % от длины пролета. Чтобы исключить раскачку троса и, соответственно, осветительных приборов в будущем, используются специальные растяжки.

Завершающим этапом является проведение работ по заземлению троса. После этого на трос могут навешиваться осветительные приборы.

При проведении вышеуказанных работ профессиональной бригадой электромонтажников тросовая электропроводка сможет отработать несколько десятков лет без проведения текущих ремонтов и специального обслуживания.

Особые конструкции для стальных канатов

Для ряда применений, такие как узкие отверстия в барабанах или другие сложные системы подачи, может потребоваться специальная подготовка концов. Конечные заготовки должны быть удалены после установки троса. Кронштейны используются, когда требуется еще одна веревка, чтобы натянуть новую веревку на место. Проволочный трос не должен укорачиваться, удлиняться или прерываться с помощью узла.

На концах проволочного каната используются скобы, или концевые заготовки, когда для подтягивания рабочего каната на место, требуется другой канат. Показаны четыре, часто используемых кармана.

Специальные конструкции

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

  • Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
  • Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
  • Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
  • Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Электрика в жилых помещениях

  • Электромонтаж в квартире
  • Электрика в однокомнатной квартире
  • Электрика в двухкомнатной квартире
  • Электрика в трехкомнатной квартире
  • Электрика в четырехкомнатной квартире
  • Электромонтаж на даче
  • Электромонтаж в частном доме
  • Электромонтаж в загородном доме
  • Электромонтаж в деревянном доме
  • Электрика в доме из СИП панелей
  • Электромонтаж в гараже
  • Электромонтаж в коттедже
  • Электромонтаж в таунхаусе
  • Электрика в бане и сауне
  • Электрика в бытовке
  • Электрика в щитовом доме
  • Электрика в брусовом доме
  • Электрика в каменном и кирпичном доме
  • Замена электрики в «Хрущевке»
  • Замена электрики в «Сталинке»
  • Замена электропроводки в панельном доме
  • Временное электроснабжение
  • Монтаж скрытой электропроводки
  • Скрытая проводка в деревянном доме

Разновидности и марки лебедок для СИП

У других моделей подобного типа, но разных производителей есть небольшие отличия. Например у лебедки Shtok 23601 на 1,5тн есть телескопическая ручка.

Такой инструмент удобен при транспортировке и его компактно можно разместить в сумке монтажника. Кроме того, при меньшей рукоятке будет и меньше амплитуда ее разбежки. Соответственно при малых нагрузках, или когда тросик нужно по быстрому смотать на барабан, короткая рукоятка здесь выигрывает в скорости.

Переключатель трещотки имеет удобное кольцо. На других моделях, особенно если вы в грубых перчатках, не всегда получается с первого раза поставить этот элемент в нужное положение.

Из неудобных моментов:

иногда происходит перекос троса на барабане. Постоянно нужно следить и поправлять рукой.

Недостаток скорее всего вызван длиной троса. Она составляет целых 6 метров. Для кого-то это может компенсировать все остальное.

вместо пальцев на блоке стоят обыкновенные болты. Все же пальцы без гаек в этом деле считаются более надежным элементом.

Ознакомиться с текущей ценой по данной лебедке можно здесь.

Для кого-то очень удобными могут оказаться ленточные лебедки. Где вместо троса используется полиэстеровая высокопрочная лента.

Несомненным плюсом здесь является вес инструмента. Кроме того, такой лентой уже более безопасно можно обхватывать стойки опор, без применения вспомогательных удавок для закрепления крюка.

Но все равно перед каждым использованием, нужно следить за состоянием ленты и не допускать вот таких вот дефектов:

Также при натяжении нужно следить, чтобы не происходило закусывания или переплетения ленты вокруг оси.

Подобные ленточные лебедки рассчитаны на такие же самые нагрузки от 750кг до 2тн, как и тросовые. И широко применяются при работе как с СИПом, так и голыми проводами.

Некоторые даже умудряются использовать цепные ручные лебедки. Здесь уже сведены к минимуму всякие запутывания и закусывания натяжного элемента — цепи.

Однако один только вес и неудобство работы подобным инструментом на высоте, говорит что он не предназначен для СИП.

Вот инструмент для натяжки СИП от известных брендов Ensto ST 116, ST 116.1 + CT 116.3, CT 116.7 и Niled PT 500-1000.

Функциональность у них практически та же самая, что и у КВТ, зато разница в цене просто огромная. 6000 рублей за лебедки КВТ, против почти 50 000р и 80 000р за Ensto и Niled.

Технология прокладки кабеля на тросе

Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабеля в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

Высота подвеса не должна быть ниже 2.75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

Будет интересно прочитать:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
