Замена старой электропроводки в частном доме или квартире

Определяем сложность работ

Итак, для начала Вы должны сделать анализ старой проводки и выяснить следующие моменты:

Присутствует ли система заземления на участке
Это очень важно, ведь без наличия заземляющего контура Вы можете пострадать при выходе из строя бытовой техники либо пробое изоляции.
Можно ли частично поменять проводку в частном доме либо нужно обязательно делать полную замену электрики

Возможно, в некоторых комнатах недавно делался ремонт и, соответственно, протягивался новый, более мощный кабель, который подойдет к современным требованиям.
Сможете ли Вы сами осуществить электромонтаж или для этого придется нанимать специалиста
Тут нужно отметить, что заменить электропроводку в доме своими руками несложно, но мероприятие трудоемкое и требует особой осторожности. Если Вы не сомневаетесь в своих силах, конечно же, делайте все самостоятельно

В противном случае изначально узнайте стоимость работы мастера, т.к. для этого придется отдать немалую сумму денег.

Собрав всю необходимую информацию о сложности и фронте работ, можно переходить к делу. О том, стоит ли полностью менять старую проводку на новую, подробно рассказывается в видео:

Плюсы и минусы полной замены электропроводки

Когда следует начать расковыривать стены

С ремонтом такого плана затягивать не стоит, так как если уже есть видимые признаки неполадок, то ситуация уже не является безопасной. В большинстве сооружений используются еще алюминиевые провода, которые устанавливались в 80-90 годах, но уже запрещены на сегодняшний день для использования в жилых помещениях. Они имеют небольшой срок годности и при постоянной работе становятся ломкими, пробивают на массу, вызывают короткие замыкания.

Следовательно, оттягивая время до ремонта, вы существенно снижаете пожарную безопасность вашего помещения, рискуете быть пораженным током, либо подвергаете опасности все бытовые приборы, которые находятся в доме или квартире. Рассмотрим подробнее, когда пора «сушить весла» и браться за молоток с зубилом:

1. Розетки искрят при включении разного типа электроприборов. Нагрузка на сеть слишком большая, а контакты уже подгорели. Чтобы не допускать перепадов напряжения, нужно менять розетки, а также провода, которые к ним подходят.
2. «Пахнет жареным». Если при включении нескольких электроприборов вы чуете запах плавленого пластика или резины, необходимо немедленно снизить нагрузку. Замена электропроводки в квартире должна осуществиться как можно быстрее, иначе есть риск воспламенения оплетки.
3. Повышенная ломкость алюминиевого кабеля. Если вы взяли розетку, автомат, а все провода, которые к нему подходят, отламываются как засохшие ветки – немедленно надо менять их на медные, которые имеют неограниченный срок службы, повышенную проводимость.
4. Пропадает питание. Всунули вилку в розетку, а света нет? Не печальтесь, всего несколько дней с молотком, зубилом, болгаркой – все вернется на свои места, заодно ремонт «освежите».
5. Стены, пол, потолок бьется током – первый признак того, что происходит утечка из электросети, для вашей безопасности нужно как можно быстрее ее устранить посредством замены.

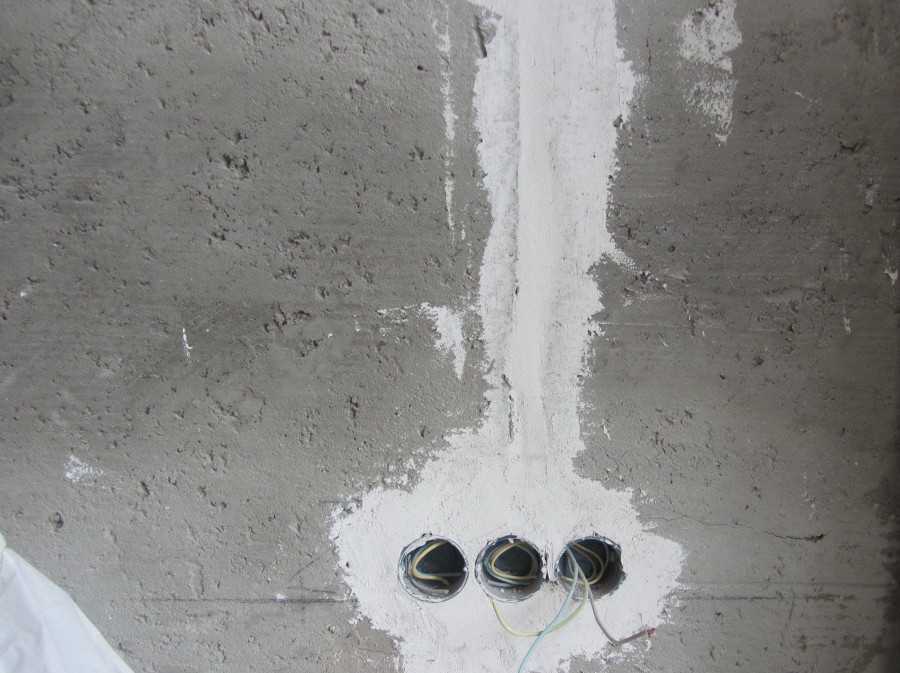

Замена электропроводки не так страшна, как ее рисуют. На самом деле, она займет у вас всего один день, единственное большое неудобство, которое будет – придется неслабо испортить ремонт дома, так как большинство штробов устанавливают в стене вертикально над розеткой вверх, затем параллельно потолку в сторону рубильника.

Особенные моменты при замене проводки закрытого типа

Если необходимо произвести замещение проводки закрытого типа, не важно полностью или частично, работы начинают с подготовки новых каналов для прокладки скрытых электрических узлов.

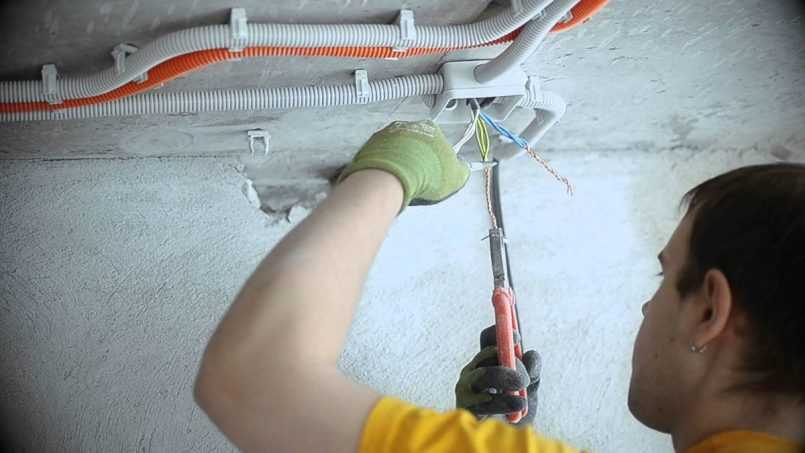

В полученных каналах фиксируют распределительные коробки. Для фиксации лучше использовать быстро высыхающие растворы. Таким же растворам фиксируют кабель в каналах, который прокладывают к узлам подключения.

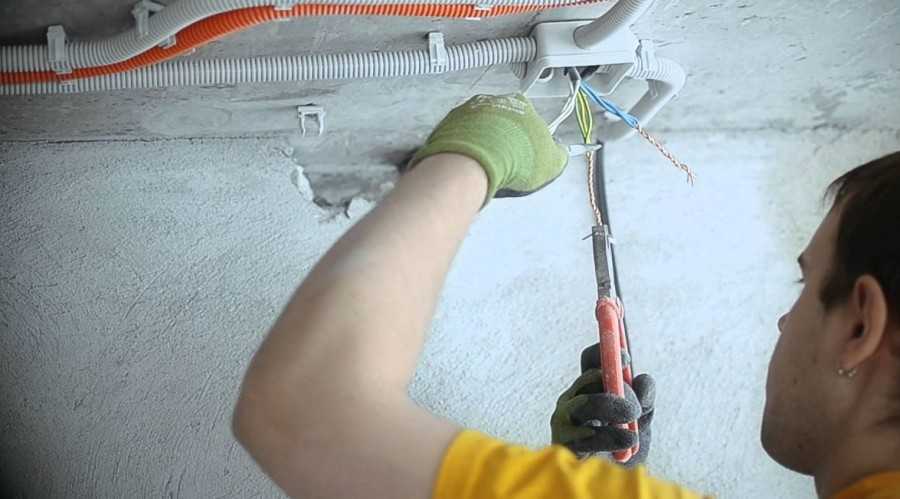

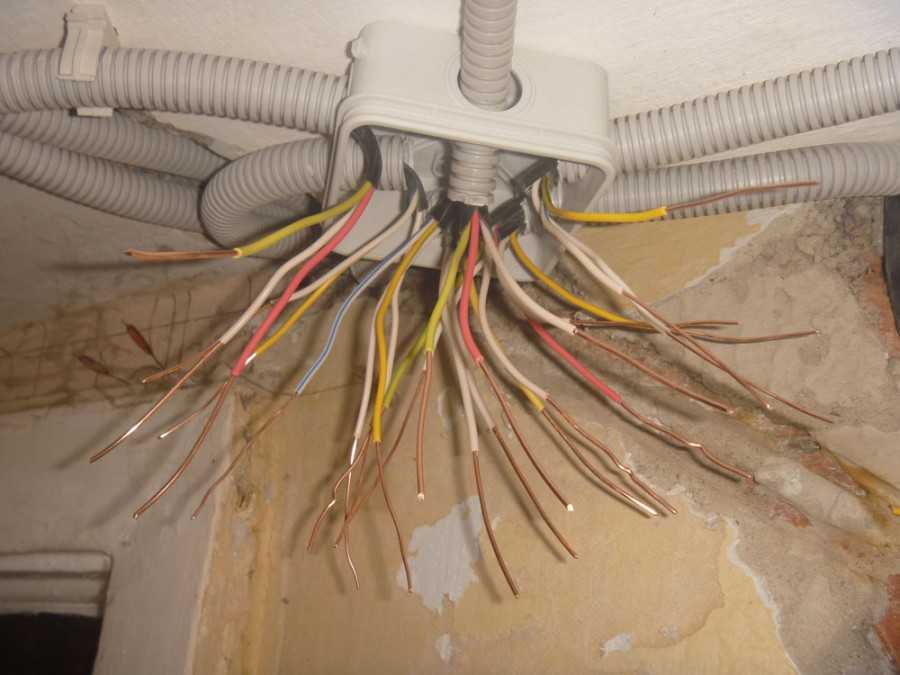

Внутри распределительной коробки подведенные провода скрепляют любым вариантом скрутки. Затем их или спаивают, или обжимают, и обязательно покрывают изоляционной лентой.

В итоге, если процесс замены проводки грамотно разбить на этапы и пошагово их выполнять, то процедура монтажа нового электрического кабеля пройдет удачно.

Когда нужно менять проводку?

Замене подлежат старые провода, выключатели и приборы освещения. Такая необходимость чаще всего появляется после:

• перепланировки
• капитального ремонта
• коротких замыканий
• установки современных приборов с повышенным энергопотреблением

Для замены проводки можно применить 2 способа ее монтажа от щитка:

С помощью большого количества отдельных кабелей. В результате электропроводка отличается повышенной надежностью, и ей не страшны никакие протечки. Вода не может попасть на соединения, а все кабели защищены двойной изоляцией.

Монтируют провод большого сечения, от которого в распределительных коробках делают отводы на каждую розетку. Такой вариант отличается меньшей надежностью и долговечностью. Но есть и несомненный плюс — простота и скорость монтажа.

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Составление проекта по замене электропроводки

До начала всех работ нужно разработать проект восстановления проводки. Он обычно наносится на план квартиры.

На этом проекте отмечается нахождение электрических узлов, а также производится подсчет необходимой длины кабеля. Выбор типа провода проводят исходя из общей нагрузки на электросеть

Для этого принимают во внимание то, что при включении бытовых приборов с двигателями возможно усиление нагрузки на сеть на непродолжительное время. Поэтому автоматы стоит подбирать с учетом скачков напряжения.

Общий набор кабеля и выключателей для индивидуальной рабочей цепи подбирают отдельно, в зависимости от предполагаемой нагрузки на нее.

В рабочей конструкции нужно предусмотреть 2 нулевых кабеля. Функциональный нулевой кабель и предохранительный нулевой кабель (для соединения металлических осветительных приборов и нулевого контакта розеток). Примерные проекты по замене электрической проводки можно найти на фотографиях из интернета.

Пошаговая замена электрической проводки методом штробления

Первым делом рисуется электросхема. Места выходов для розеток и выключателей выбираются с учетом расстановки мебели, бытовых приборов. Одна розетка рассчитывается для включения максимум 4-х агрегатов, шнуры по правилам безопасности не должны сильно провисать.

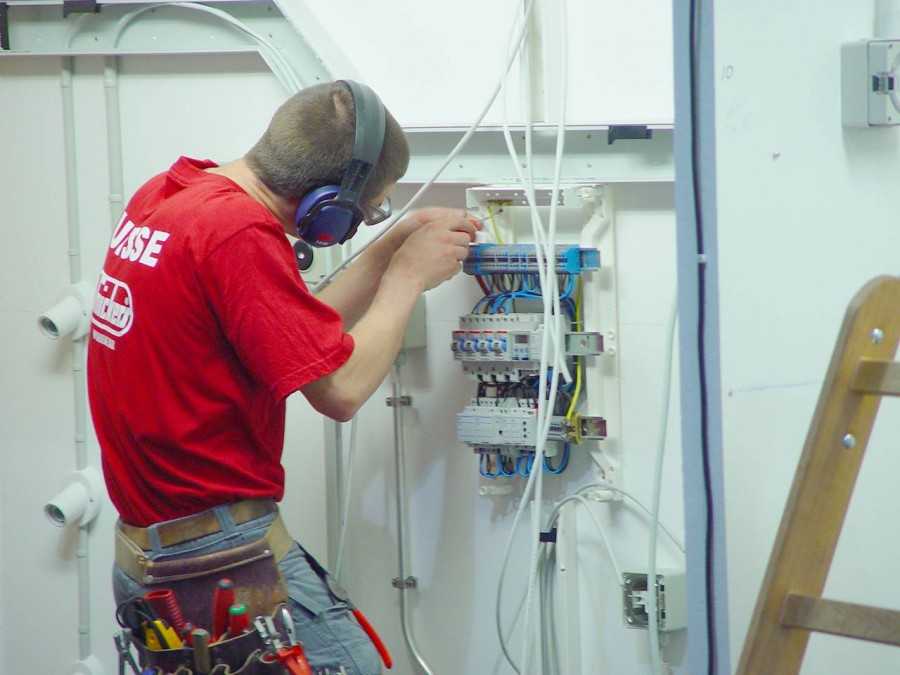

Выключатели располагаются в доступных для детей местах. Предусматривают установку УЗО (устройства защитного отключения) отдельно для кухни и комнат или один распределительный универсальный щиток.

Демонтируется старая проводка. Обязательно оставляют одну ветку, ведущую из коридорного щитка. Она нужна для подключения инструмента. Остальные ветки обесточиваются.

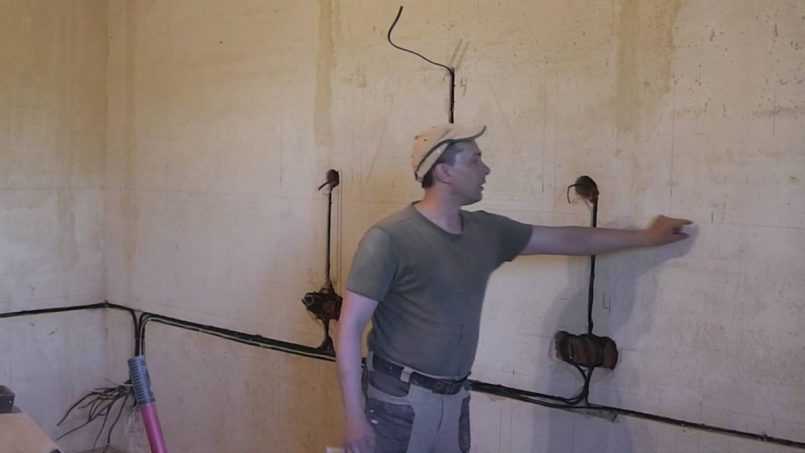

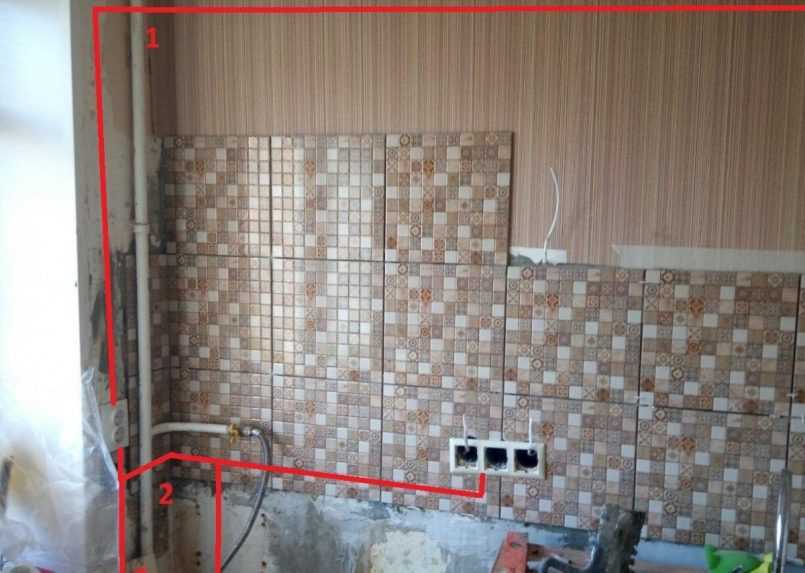

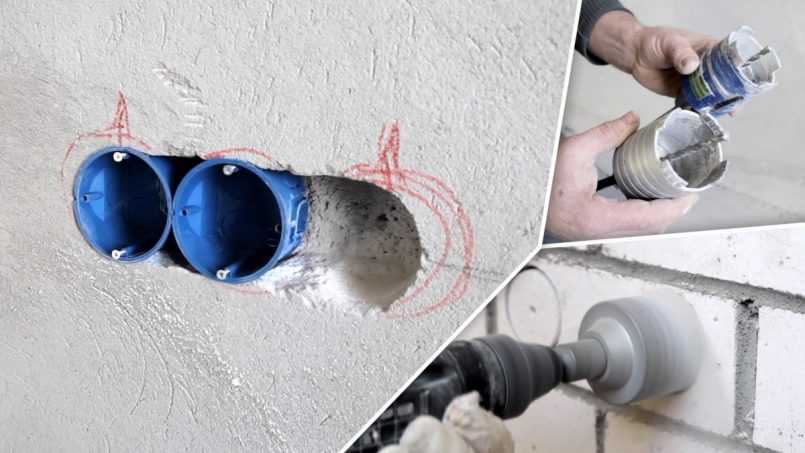

Производится разметка стен в соответствии со схемой: это вертикальные и горизонтальные линии, идущие от распределительных коробок. Учитывается, что в одну штробу можно укладывать несколько проводов сразу. При разметке делают привязку к имеющимся каналам, если можно выдернуть из них старый провод. Как вариант, прокладывают провод под накладным потолком, по стенам делю только выходы до розеток и выключателей.

Розетки и выключатели монтируются после косметического ремонта стен.

Подсчитываем и выбираем материалы

Первое, что Вы должны рассчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производится замена проводки в частном доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). Расчет сечения кабеля по мощности, длине и току несложный, поэтому здесь Вы запросто справитесь без помощи мастера.

Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:

• для освещения – 1,5 мм2;
• для розеток – 2,5 мм2;
• для мощных электроприборов (к примеру, котел) – 4-6 мм2;

Важно! Для подключения мощных электроприборов прокладываем провод, рассчитанный по нагрузке и действующим требованиям, например, для подключения однофазной электроплиты, согласно СП 31.110-2003, необходимо прокладывать кабель с сечением жил не менее 6 кв. мм

В любом случае предварительно рассчитывайте сечение по мощности.

Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой вариант выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у скрытого электромонтажа, поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать открытую прокладку кабеля.

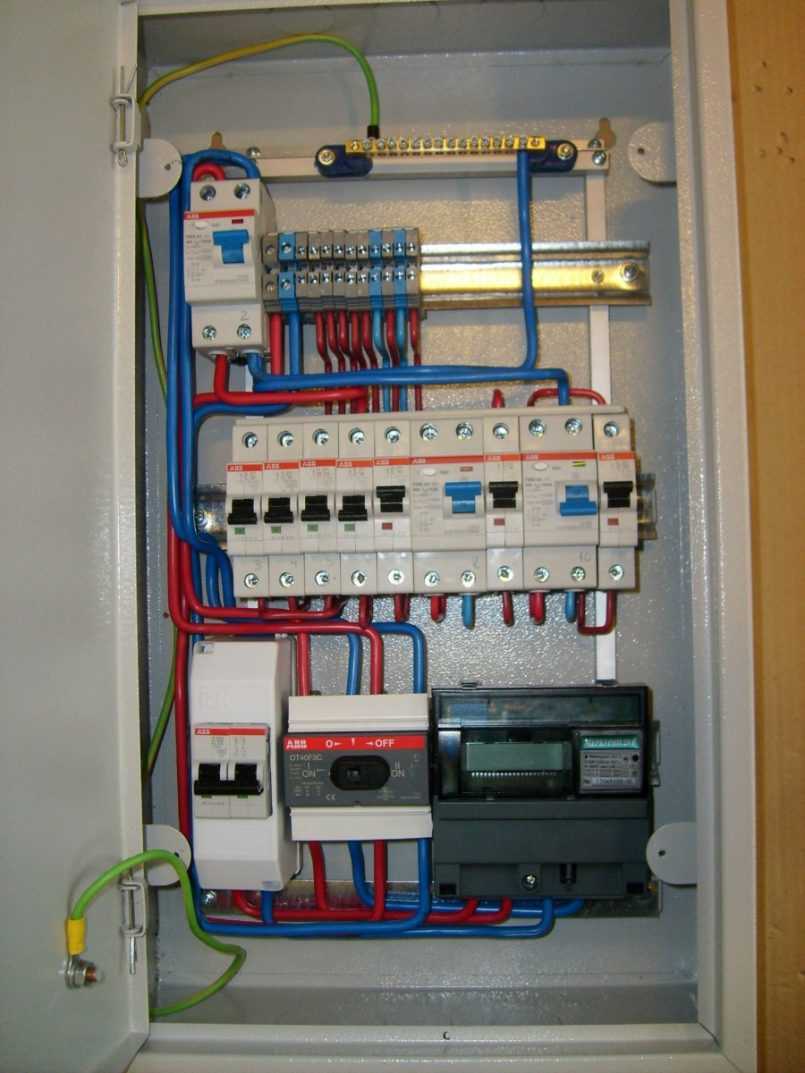

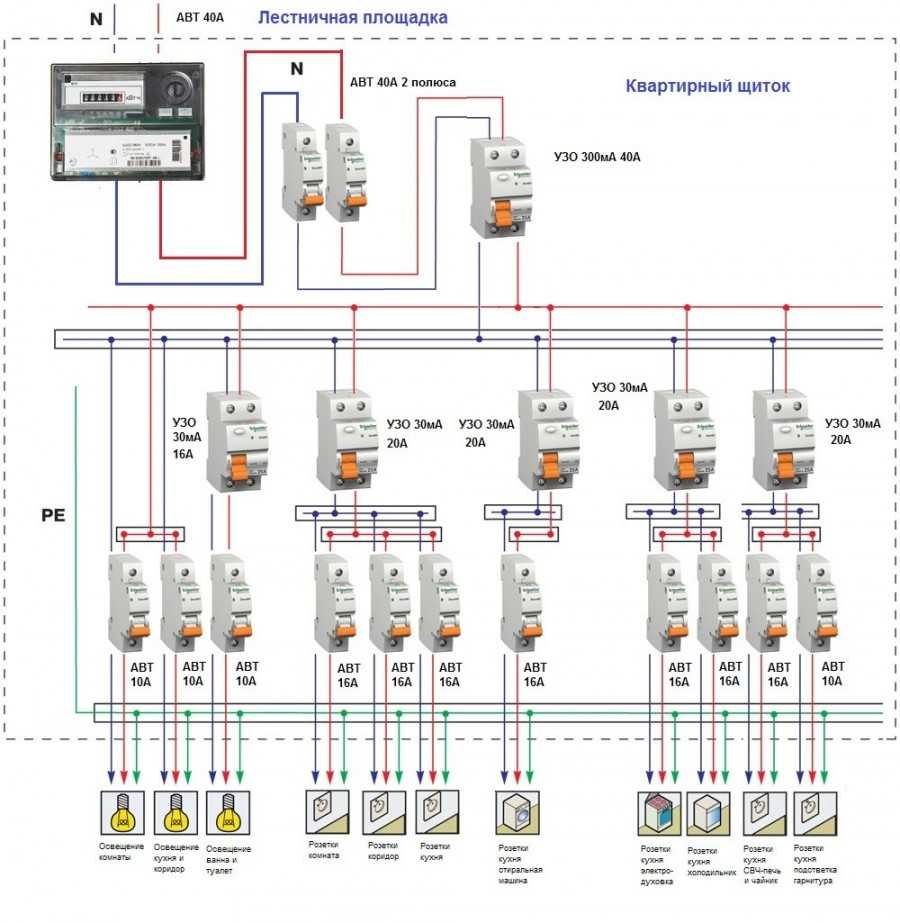

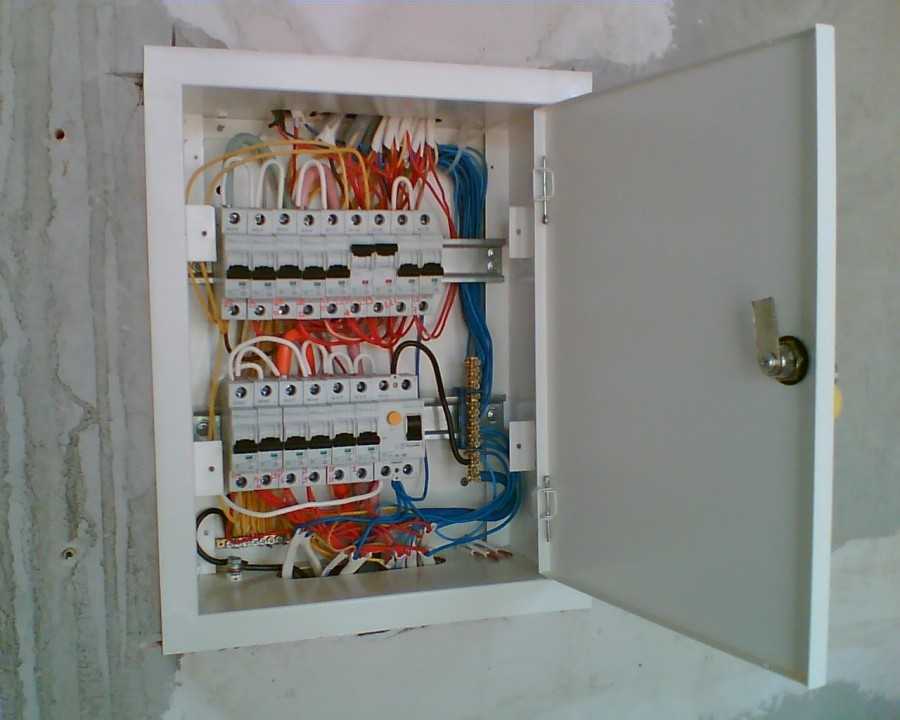

Что касается защитной автоматики – УЗО и автоматического выключателя, они выбираются на каждую группу проводов отдельно. На освещение подключают 10-амперный автомат, на розетки – 16А,  на мощные бытовые приборы подключаются к автоматическому выключателю, который соответствует току потребляемому приборами. Как перевести мощность в силу тока и обратно мы описывали в статье: https://samelectrik.ru/kak-perevesti-ampery-v-kilovatty-i-obratno.html.

Все линии защищаются групповыми УЗО, их ток можно рассчитать, но в большинстве случаев пользуются негласным правилом —  дифференциальный ток (он же ток срабатывания или ток утечки) групповых УЗО:

• для ванной комнаты – 10-30 мА;
• для других комнат – 30 мА (согласно ПУЭ 7.1.79);
• на ввод 100-300 мА (согласно ПУЭ 7.1.84).

Номинальный ток  УЗО должен быть равным или на один шаг больше чем у автоматических выключателей, которые защищают эту цепь. Это значит, что если автомат стоит на 16А, то УЗО должно быть на 16 или 25А. Расчёт тока утечки УЗО для отдельных приборов и утечки сети проводят согласно ПУЭ 7.1.83.

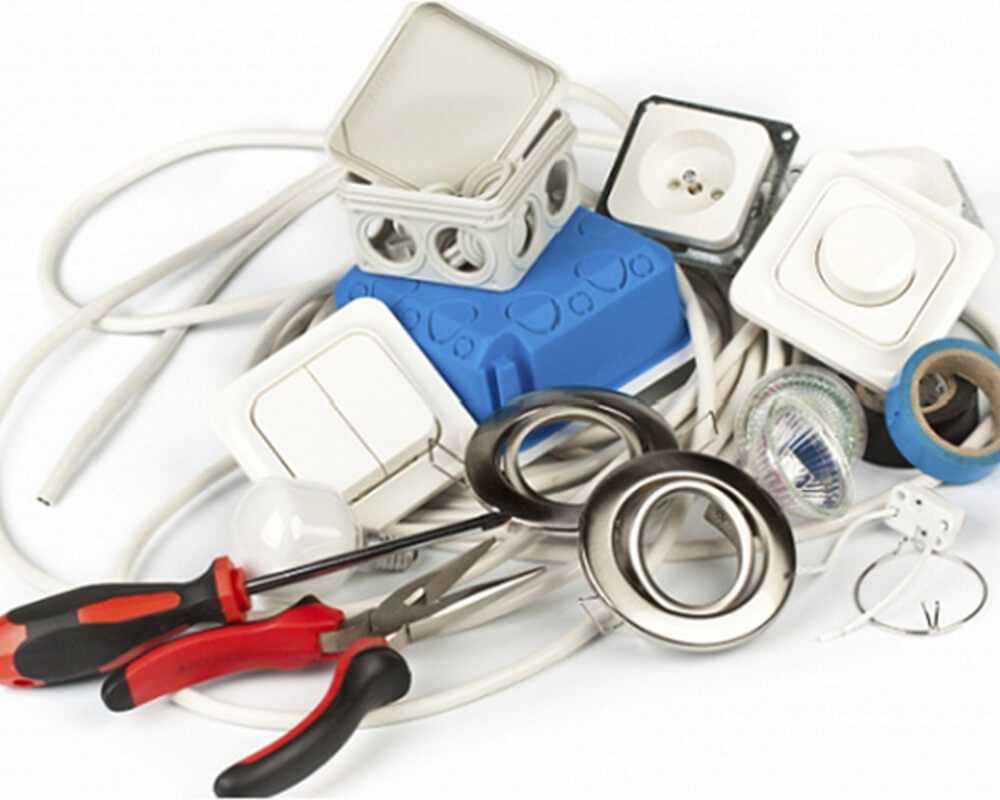

Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, кабельные каналы либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае. После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.
