В большинстве квартир и частных домах электрическая проводка прокладывается скрытым способом. В том что это более надежный и безопасный способ устройства электропроводки, я думаю убеждать не нужно.
Но повторюсь еще раз: она защищена от механических воздействий, к ней нельзя прикоснуться человеку, т.е.
она безопасна, менее подвержена воздействию влаги и коррозии металла, не нарушает внешнего вида помещения, где монтируется.
Конечно, у скрытой проводки имеются и минусы — крайне затруднительный ремонт и невозможность переноса в случае необходимости (например, установить розетку в другое место).
В данной статье мы поговорим об одном из вариантов срытой проводки — электропроводка под штукатуркой. Это один из самых распространенных способов монтирования электрических проводов в квартирах и частных домах.
Монтаж электропроводки под штукатурку производится при капитальном ремонте помещения, когда планируется дополнительное выравнивание стен и штукатурка их поверхности.
Электрические провода укладываются на бетонное или кирпичное основание, а затем скрываются сравнительно толстым слоем штукатурки (не менее 2 см). Существует два варианта монтажа проводов — либо в штробах, либо по поверхности стены без них. Штроба — это специальная борозда на поверхности стены, потолка или пола. Рассмотрим эти оба варианта более подробно.
Монтаж проводки под штукатурку со штроблением поверхности стен
Штроба – это канавка в бетонной или кирпичной стене, глубина и ширина которой соответствует монтируемому в ней проводу или кабелю. Электрический провод при этом может находится либо в гофре, кабель-канале или трубке, которые защищают его от механических повреждений.
Штробление выполняется специальным инструментом – штроборезом или обычным перфоратором с соответствующей насадкой.
Конечно, выполнять работы лучше и легче штроборезом, но он не у всех имеется, а покупать его для монтажа электропроводки под штукатурку в отдельной комнате нецелесообразно да и затратно. Поэтому многие либо берут данный инструмент напрокат, либо используют обычный бытовой перфоратор.
Штробы выполняются по прямым линиям, заранее нанесенным на стены мелом или маркером. Этим вы уменьшите риск попадания в провод при сверлении стен в дальнейшем.
Используйте на своих сайтах и блогах или на кликер для adsense
Штробление стен выполняется на этапе начальных строительных работ, когда пол в помещении еще черновой. Но если пол уже чистовой или выполнено напольное покрытие, то обязательно используйте полиэтиленовую пленку во избежание загрязнения пола.
Скрытая электропроводка на потолке (без штробления)
Проводка под штукатурку по потолку производится без штробления плит. Это делается потому, что они полые внутри и глубокой штробы выполнить не получится. Конечно, если вы хотите сделать максимально ровный потолок, то лучше всего монтировать провода внутри полых плит. Но делать это очень сложно и затратно по времени.
Намного проще монтировать электрические провода на поверхности чернового потолка.
Если вы планируете делать подвесной или натяжной потолок, то на черновой поверхности можно расположить, кроме проводов, распределительные коробки, а также провода и распред.
коробки, идущие в другие помещения. Если же потолок будет покрывать только слой штукатурки, то распределительные коробки располагают на стенах.
Для потолка необходимо использовать хороший кабель с двойной изоляцией (минимум), который будет противостоять образующейся под потолком влаге. В штробах по стенам влаги значительно меньше, так как ее вытесняет штукатурка.
Монтаж электрических проводов под штукатурку
Как правило, крепления проводов делают через каждые 30-40 см. Крепеж состоит либо из дюбеля с клипсой, либо из дюбеля и зажима, либо из дюбеля и хомута.
Но лучше всего закрывать провода от механических повреждений с помощью гофры, кабель-канала и трубы. В этом случае делается штроба, крепится гофра, кабель-канал или трубка, а в нее вставляется или протягивается провод. Данный способ еще хорош и тем, что в случае поломки, можно будет заменить участок провода: старый провод вытягивается и вставляется новый.
Увеличение стоимости работ
Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.
Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.
После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.
Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.
Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.
При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.
А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.
Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.
Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:
специальный крепеж и гвозди
Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.
больше распредкоробок
Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!
Поэтому общее число коробок, хоть и не существенно, но вырастет.
Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.
Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.
При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.
У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.
Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.
А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.
Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.
При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.
Сфера применения гофрированных труб
Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.
Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.
Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью
В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:
- Белые трубы используются для монтажа компьютерных сетей
- Серые трубы применяются при прокладке электропроводки
- Коричневые или черные используются при подключении бытовой техники
- Зеленые защищают телефонную проводку
- Красные применяются при прокладке внешней проводки
- Желтые используются в системах газоснабжения
- Синие для труб водоснабжения
Окисление мест соединений проводов
При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.
Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.
Самый дешевый и доступный — это заклеивание обыкновенным малярным скотчем.
Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.
В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.
Можно ли прокладывать кабель ВВГНГ без гофры
Многие люди, впервые столкнувшиеся с установкой или заменой проводки, задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру
Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару
Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.
В каком случае гофра необходима:
- Скрытая проводка со сгораемыми основаниями;
- Если нужна несгораемая прокладка.
Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок.
Тонкости прокладки кабеля в стяжке пола
Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.
Разметка и схема
Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.
Схема прокладки электрики в полу
Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.
Прокладка электропроводки в полу
Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки
Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.
Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.
Когда проведете кабель через каналы, созданные ходы следует замазать гипсом. Его можно заменить на цементную смесь или штукатурку. Далее выполняется стяжка пола толщиной не менее 30 мм. Нагрузка на короб должна быть минимальной, чтобы избежать деформации и разрушения поверхности с последующим повреждением проводки.
Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.
Устройство напольной розетки
Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

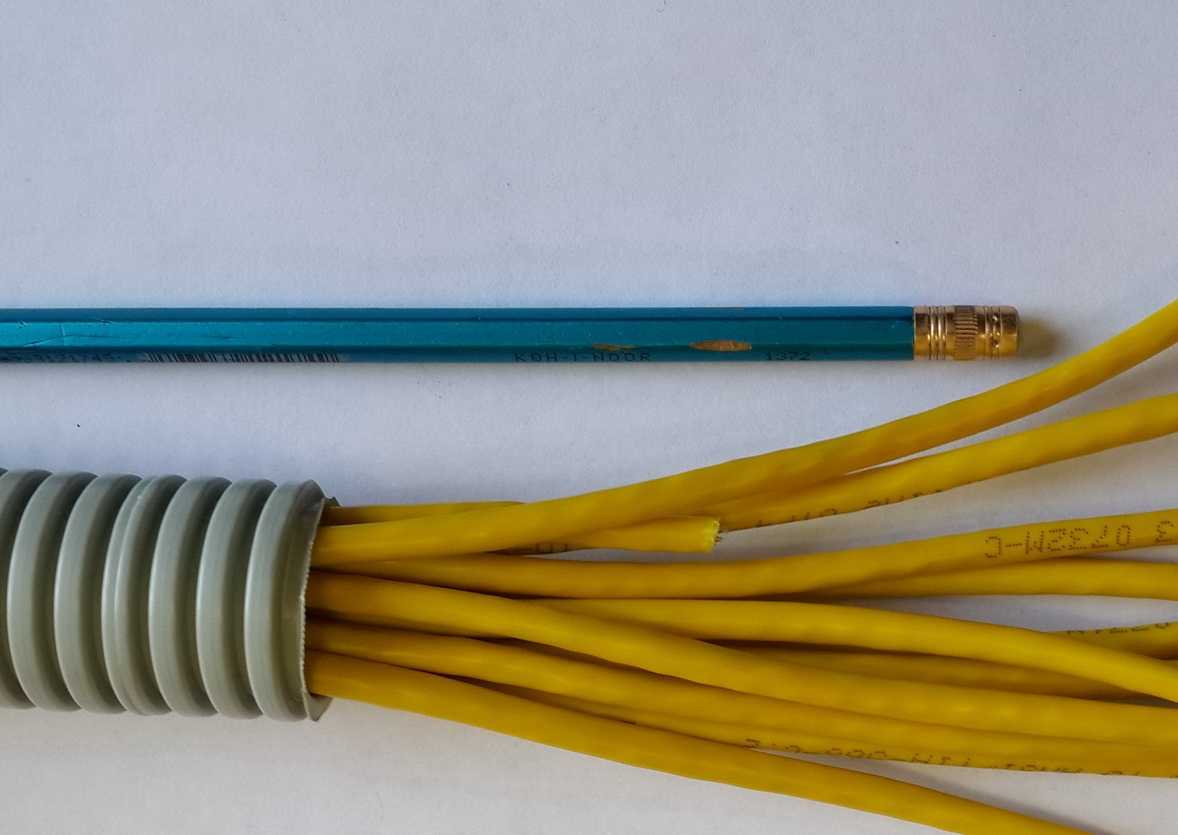

Что такое гофра
Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.
Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.
Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.
Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.
Правила монтажа электрики
Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:
- выше плинтусов на 15-20 см;
- ниже потолка и балок на 20-30 см;
- от углов на расстоянии 10 см;
- в районе труб отопления, газовых труб с отступом от 50 см.
Это относится и к телевизионным кабелям.
Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.
Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.
Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.
В зависимости от условий прокладки используют провода марки:
- ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
- ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
- ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.
В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.
Крепеж и монтаж
Для кирпичных и бетонных стен все специалисты рекомендуют использовать в качестве крепления дюбель-хомут или UW. В просторечии ее также часто называют «увэшкой». Для работы с шнурами 3х1,5 или 3х2,5 потребуется крепление с маркировкой 5/10. Для просверливания отверстий под крепление используется сверло с диаметром в 6 мм. Дюбель во время монтажа обхватывается кабелем и вставляется в отверстие, ключевые в системе усики становятся распоркой, которая заклинивается в штробе.
Отдельно следует отметить случаи, когда кабель требуется повернуть на 90 градусов. Делать это следует аккуратно, обеспечив достаточный радиус поворота. Точные числа можно найти в технических характеристиках используемого кабеля.
