Что такое узо в электрике

УЗО или дифавтомат

Планируя устройство электропроводки, в схеме которой используются устройства защиты, не лишним будут знания о том, что лучше выбрать, УЗО или дифференциальный автомат.

В случае выбора в пользу дифавтомата, необходимо разбираться в его характеристиках и понимать, сколько автоматов требуется устанавливать для безопасной работы всех электроприборов.

По назначению устройство защитного отключения и дифференциальный автомат очень похожи. Оба должны отключать подачу электроэнергии в случае утечки тока. Утечка может возникать при повреждении изоляции проводников, при воздействии влаги на контакты, при обрыве проводников и соединении их с землей.

В большинстве случаев обнаружить утечку тока в сети недостаточно. Необходимо еще защитить цепи от превышения нагрузки выше допустимой, и от короткого замыкания. Для этого в дополнение к УЗО необходимо ставить автоматический выключатель.

Выбор автоматического выключателя зависит от номинального тока в сети. При этом номинальный ток УЗО должен быть на ступень выше, чем у автомата.

В пользу дифавтомата можно зачесть такие факторы:

  • меньшие габариты, чем у УЗО и автомата. Благодаря этому, облегчается компоновка распределительного щита, появляется возможность сделать его более компактным.
  • упрощенный монтаж. Значительно уменьшается количество проводов, соединений в щите, что снижает вероятность возникновения плохого контакта в местах подключений.

УЗО в паре с автоматом позволяют удешевить конструкцию распределительного щита. Установленные по отдельности, они облегчают диагностику неисправностей электропроводки. Учитывая, какое из двух устройств отключилось, можно определить характер неисправности, что в дальнейшем облегчит поиск места и устранение.

Последнее преимущество, правда, весьма спорное, так как современные дифференциальные автоматы могут выключать дифреле или автомат, входящие в их конструкцию, по отдельности.

Итак, для того, чтобы сделать защиту электроустановки надежнее, в большинстве случаев лучше применить дифференциальный автомат.

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

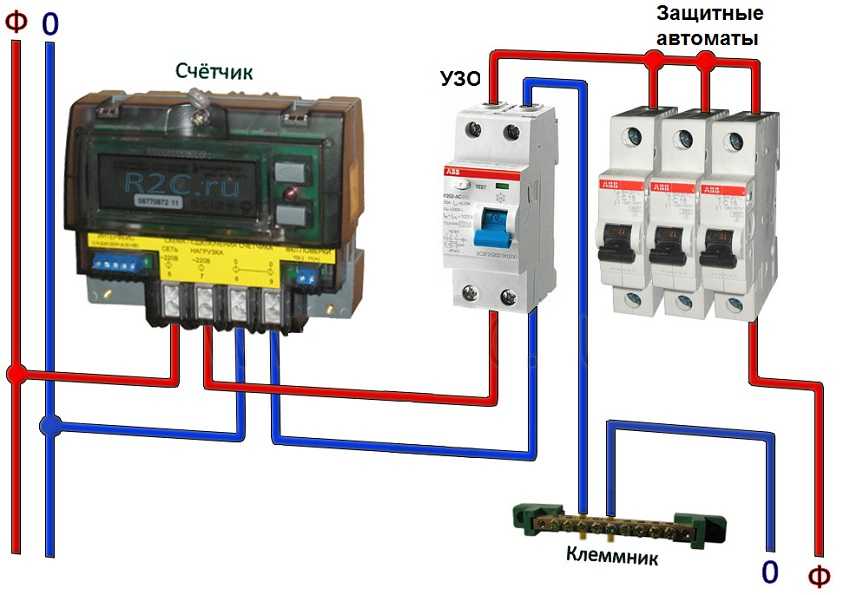

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

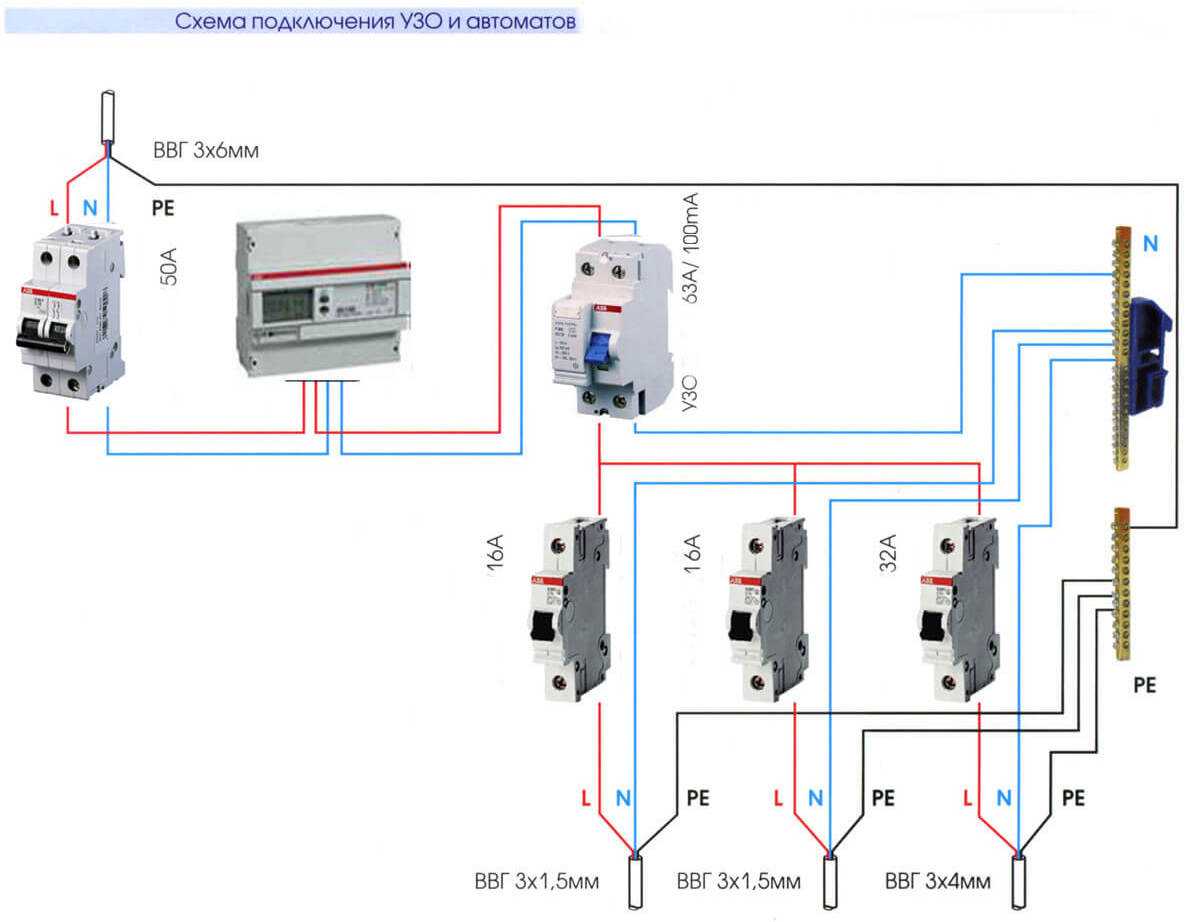

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи.
УЗО схема без заземления

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя УЗО.

Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.

При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.

Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

На снимке показан вид УЗО со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.

После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Как правильно подключать устройства защитного отключения

При подключении устройств защиты от токов утечки необходимо соблюдать несколько базовых правил.

Первое и самое важное. УЗО и дифавтоматы должны эксплуатироваться в сетях с глухозаземленной нейтралью с отдельным заземляющим проводом (трехпроводная или пяти проводная система)

При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены. Заземление может осуществляться через контакты розеток или отдельным проводом «под болт».

Второе. Необходимо следить за правильностью подключения проводов. Ноль должен подключаться к клеммам, помеченным буквой «N», а фазы к фазным клеммам. Это правило, на первый взгляд неочевидное, связано с подключением тестовой кнопки и электронной схемы защиты.

Третье. Нельзя соединять между собой одноименные проводники защищаемые разными УЗО. Такую ошибку часто совершают неопытные электрики, используя общий ноль для нескольких блоков розеток. Такое соединение при подключении нагрузки моментально приводит к срабатыванию защиты.

Критерии правильного выбора

Номинальный ток

Первое, на что нужно обратить внимание – на какой ток рассчитано устройство. Чтобы правильно выбрать УЗО по току, необходимо изначально определиться с тем, для каких целей будет устанавливаться изделие. Если Вы хотите защитить отдельный элемент сети, к примеру, стиральную машинку, систему электрический теплый пол либо водонагреватель (бойлер), значение может быть не выше, чем 16 А

Для всей электропроводки в квартире нужно ставить агрегат не меньше, чем на 32 А. Чтобы правильно подобрать значение, сначала нужно рассчитать нагрузку от всех подключенных электроприборов и отталкиваясь от полученной суммы выбрать наиболее подходящую модель УЗО. На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому с расчетами не должно возникнуть сложностей.

Дифференциальный ток

Мы рассмотрели все существующие значения, которые варьируются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по амперажу в определенных ситуациях. Защиту человека от поражения электричеством обеспечивают уставки от 6 до 100 мА. В то же время утечки свыше 30 мА будут ощутимы телом человека. Именно поэтому для детской и ванной комнаты лучше выбрать модель на 10 мА, а для защиты розеток и светильников 30 мА.

Тут же следует отметить, что каждый электроприбор имеет естественный ток утечки, который указывается в прилагаемом техническом паспорте. При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного прибора больше, чем на 30% (1/3). В противном случае будут возникать ложные срабатывания, от которых много хлопот.

Тип изделия

Итак, простыми словами объясняем предназначение каждого из типов УЗО:

  1. АС – в основном используется для защиты электроприборов в домашних условиях при использовании как однофазной, так и трехфазной сети. Бытовую технику с пульсирующим током, к примеру, стиральную машину, защитить такое изделие не сможет.
  2. А – используется как раз для отдельной защиты стиральных машин в квартирах и частных домах.
  3. B – в основном используются на производстве, поэтому выбрать данный тип для дома нет смысла.
  4. S – как мы уже говорили, отключение происходит не сразу же при обнаружении утечки, а через определенную уставку времени. Как правило, применяется для предотвращения пожара и подключается на вводном щите, обслуживая всю электропроводку (поэтому и уставка на ток утечки выбирается не менее 100 мА).
  5. G – в основном подключается на отдельный электроприбор для контроля и своевременной противопожарной защиты. В отличие от типа «S» имеет меньшее время выдержки.

Конструкция

Тут особо говорить не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего либо электросети). Более надежные и долговечные – электромеханические, поэтому лучше выбрать электромеханическое УЗО для квартиры и дома, к тому же стоимость будет на порядок ниже.

Производитель

Ну и последний, не менее важный критерий выбора УЗО – по производителю. На сегодняшний день лучшими в производстве данных изделий являются следующие фирмы:

  • Legrand;
  • ABB;
  • AEG;
  • Schneider electric;
  • Siemens;
  • DEKraft.

Среди бюджетных моделей самое высокое качество у компаний Аустро-УЗО и ДЭК.

Рекомендуем отдавать предпочтение более дорогим изделиям, однако если бюджет не позволяет, неплохо справятся с защитой и отечественные производители. В любом случае перед покупкой советуем Вам посетить форумы по электрике и ознакомиться с отзывами покупателей о выбранной модели! Так Вы наверняка узнаете все преимущества и недостатки изделия и точно определить какое УЗО лучше выбрать.

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

Подключение к трехфазной сети

Трехфазное питание на 380 В используется на заводах и в небольших мастерских. От них питаются станки, различные печи и асинхронные двигатели (лифт). Установка УЗО в трехфазной сети ничем принципиально не отличается от однофазной. Разница кроется только в количестве выводов у защитного прибора. У трехполюсного УЗО 8 контактов для подсоединения кабелей. Четыре входящих L1, L2, L3 и N и 4 исходящих с аналогичной маркировкой.

Трехполюсное УЗО

При подключении возможна путаница в проводах. Чтобы разобраться в цветовых и буквенных маркировках, достаточно знать простые соотношения из таблицы.

Российские обозначения Европейские обозначения
Фаза А Желтый L1 Коричневый
Фаза B Зеленый L2 Черный
Фаза C Красный L3 Серый
Нулевой провод Синий (голубой) N Синий (голубой)
Заземляющий провод PE Зелено-желтый

Вводное трехфазное УЗО + отдельные групповые

Устройство устанавливается после вводного трехполюсного автомата. Через него проходят три проводника питающей сети. Затем они идут непосредственно на УЗО. Подключение осуществляется с учетом маркировки. Клемма L1 на выходе автомата соединяется с L1 на защитном устройстве, L2 с L2 и так далее.

После вводного трехфазного УЗО провода следуют на групповые автоматы. Нулевая жила подключается на общую N шину. В идеале она имеет голубой цвет. Затем фазные провода с автоматов подключаются на однополюсные групповые УЗО и расходятся по потребителям.

Вводное защитное устройство + трехфазный счетчик

Схема схожа с предшествующей. Однако в этом случае добавляется трехфазный счетчик электроэнергии. Он имеет 8 выводов, предназначенных для подключения 3 фаз и нуля. Прибор учета монтируется на выход вводного автомата. После счетчика следует трехфазное УЗО. За ним — групповые однополюсные автоматы и устройства защитного отключения.
