Дома из сип панелей: 3 способа прокладки электрики

Выбор прокладки электропроводки в домах из SIP-панелей

Монтаж электрики начинается с прокладывания кабелей к распределительному щиту.  Варианты прокладывания электрических проводов:

• открытый способ – это наиболее используемый и дешевый способ установки проводки по воздуху;
• закрытый способ – дорогой и менее используемый.

Варианты ввода в дом СИП

Рекомендуем обратить внимание на сайт technosip.ru где можно посмотреть каталог домов из СИП-панелей и узнать стоимость. Больше информации по теме: technosip.ru

Скрытая проводка

Скрытая проводка в СИП-доме не видна, потому что прокладка кабелей находится внутри стены и потолка и скрыта внутренней отделкой. Кабеля укладывают в металлические рукава, в короб или металлическую гофру. Электрические пути с металлической защитой прокладываются от распределительного щитка по всем потребительским точкам в здании. Данный вариант требует знаний в прокладывании кабелей, специального оборудования и лишних финансовых средств на приобретение защиты.

Защитные тоннели укладываются в пустоты между листами OSB или гипсокартона. На сайте поставщика литы можно подробнее узнать о свойствах и разновидностях материала. При такой укладке потеря площади жилого пространства – минимальна. Также можно проложить проводку в самодельные панели – на лист OSB пришить 2 слоя гипсокартона, в которых вырезают углубления для скрытой проводки и прокладывают кабель в гофре и сверху зашивают третьим слоем OSB или гипсокартона.

Скрытая проводка за потолком

Данный способ самый финансово затратный и требует таких правил в установке электричества в здании:

• использовать необходимо такие марки кабелей – NYM, ППГнг(А)-FRHF, а также ВВГнгд или ВВГнг-LS, которые изолированы негорючими материалами;
• защитные каналы должны быть металлическими или из огнезащитных полимеров;
• обязательно устанавливается узел заземления и зашиты от разряда молнии;
• в зданиях из SIP-панелей обязательно должна быть пожарная сигнализация, а лучше всего – автоматическая система тушения пожара;
• чтобы препятствовать утечку электротока, нужно подключать УЗО в распределительном щитке;
• использовать в SIP-доме только светодиодные светильники, которые потребляют небольшое количество энергии и снижают нагрузку в электросети, что препятствует возникновению электрической дуги, которая может привести к пожару.

Открытый монтаж

Электропроводка открытого монтажа – это быстрый вариант, который занимает от 2 до 15 дней (в зависимости от площади здания) и менее затратный, чем закрытый метод.

Прокладывание электрических кабелей проводят после того, как установлены в доме все перегородки и перекрытия, а также проведены работы по внутренней отделке. Открытый тип проводки имеет такие преимущества:

• незатруднительный доступ к проводке в любое время, что позволяет провести ремонт перегоревшего кабеля;
• также при открытом методе, хозяин дома в любой момент может сменить схему разводки.

Открытая проводка

Варианты открытого монтажа:

• канал для прокладки проводки – узкий ПВХ квадратный или прямоугольный короб в который монтируются кабеля. Короб имеет широкую цветовую гамму, что позволяет подобрать по цвету к внутренней отделки здания. Короб крепится к стене на жидкие гвозди или при помощи саморезов (расстояние между саморезами 30-50 см);
• прокладывание проводки в напольные плинтуса. Кабель укладывается в пустую камеру в плинтусе и разводится по дому.
• использование металлической или ПВХ гофры имеет неэстетический вид, поэтому ее часто применяют в хозпостройках. В данном методе существует сложность – сначала необходимо провод поместить в гофрированную трубу, а только после этого, ее закреплять на стене при помощи клипсов ими скоб. Необходимо работы проводить аккуратно, не повредив провод;
• ретро-монтаж. Данный метод в последнее время набирает популярность, и многие дизайнеры предлагают клиентам SIP-домов оригинальный ретро-монтаж проводки. Провода свинчиваются между собой и крепятся при помощи фарфоровых роликов.Розетки и выключатели используются наружные и устанавливаются на специальные конструкции с вставкой из металла. Провода для ретро-проводки используются со специальной изоляционной обмоткой, которая не изнашивается при попадании прямых лучей солнца.

Чем опасна электропроводка в доме из СИП панелей

Ориентированно стружечные плиты (ОСП) и пенопласт, даже при пропитке составами, препятствующими горению, относятся к материалам, склонным к пожару, а электрические провода и приборы чаще всего являются источниками возникновения открытого огня.

Причины возгорания электропроводки

Токопроводящие магистрали состоят из металлических проводников, соединенных разными способами и слоя изоляции между ними. Пожар может возникнуть:

Вопрос ликвидации перегрузок и токов КЗ возложен на автоматические выключатели. Отключением цепей с возникающими токами утечек призваны бороться УЗО и дифференциальные автоматы

А на четвертый пункт возможного возгорания обратим особое внимание, разберем его подробнее

Электрическая дуга может возникнуть в результате:

Как происходит коксование изоляции

Когда подключенный к клеммнику или другому соединителю проводник поврежден или его ужим выполнен недостаточно плотно, то под действием проходящего по месту соединения тока образуется местное тепловое пятно. Оно со временем вызывает обугливание изоляции, когда слой сажи постепенно накапливается. Сажа состоит из углерода, который является токопроводящим материалом. Поэтому через него возникают токи утечек.

Разогрев теплового пятна и выделение сажи происходят стихийно. Токопроводящие дорожки образуются неоднородно и между ними создаются электрические дуги, продолжающие процесс коксования.

В итоге возникает критическая ситуация, когда количество углерода достигает величины, достаточной для образования электрической дуги, способной спонтанно воспламенить изоляцию.

Как происходит резистивное короткое замыкание

Производители кабелей и электрических проводов для своей продукции предусматривают технические нормативы по эксплуатации: хранению, транспортировке, монтажу, предупреждению механических изгибов и нагрузок, воздействию опасных факторов окружающей среды и других характеристик.

В большинстве случаев, когда они незначительно, да и не только, нарушаются, в диэлектрическом слое создаются микротрещины, не особо влияющие на работоспособность в начальный момент кабеля при вводе его в эксплуатацию. Со временем происходит старение изоляции. Через такие места образуются утечки. Они слишком слабы, чтобы вызвать короткое замыкание и перегрузку, на токи которых настроен автоматический выключатель. Опять же они не идут через контур земли. Поэтому УЗО или диф-автомат не может среагировать на них.

В результате они продолжают развиваться, образуя слой углерода между двумя проводниками, который постепенно накапливается и создает электрическую дугу внутри кабеля. При коксовании и резистивном КЗ общей предпосылкой возникновения электрической дуги является образование углерода между токоведущими частями. Затем создаются условия его зажигания и развивается пожар.

Ошибочное мнение электриков

Среди бо́льшей части специалистов, работающих с проводкой, существует убеждение, что кабели сделаны очень надежно. Их можно бросать, вытягивать за концы через трубопроводы, изгибать при монтаже и даже топтать ногами. Так они и поступают.

В своей практической деятельности электрики часто наблюдают случаи плохих контактов, возникающие внутри различных клеммников и соединителей, а состояние изоляции кабелей и проводов обычно скрыто внутри стен или закрытых каналов.

Особенности возникновения электрической дуги

Между двумя противоположными потенциалами энергии в воздушной среде возможна ее ионизация. При ее возникновении создается ток газового разряда, содержащий плазму с температурой порядка 6÷10 тысяч градусов. Ее вполне достаточно для возгорания изоляции, расплава меди, возникновения пожара.

Только такой нагрев в домашней проводке возникает не сразу, а развивается поэтапно. На начальной стадии создаются токи утечек, незначительно перегружающие электрическую сеть, которые действуют скрытно. Развитию дуги способствуют размыкания цепей с большими индуктивностями (мощные асинхронные двигатели, например), создающими высокие напряжения самоиндукции при резкой остановке прохождения тока через них, а также сменяющиеся чередования нагрузок от минимальной до максимальной величины. Для образования электрической дуги достаточно превысить напряжение между электродами в 15 вольт и ток 0,3 А.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Формирование электрического обеспечения в Америке

В Америке отверстия под электрические коммуникации формируются еще во время создания панелей. После выпуска они будут располагать тоннелями под электромонтаж. Благодаря чему высококлассный специалист еще на этапе сборки сможет выполнить часть работ. При этом единственной угрозой для разрушения провода может стать гвоздь, однако если он будет требуемой длины, этого не произойдет.

Также готовые выемки в панелях будут и под розетки, выключатели, коробки, в случае нестандартных ситуаций приемлемо использовать провод с оголенной жилой земля, что даст возможность УЗО активнее реагировать на утечку.

№1. Плюсы и минусы домов из сэндвич-панелей

Процесс строительства дома из СИП-панелей напоминает конструктор: из заранее подготовленных элементов с шипами и пазами легко собираются стены, перекрытия и перегородки. Технология широко применяется как в промышленном, так и в частном строительстве.

SIP-панель состоит из нескольких слоев: посередине находится утеплитель, который с двух сторон прикрывается листовым материалом. Это могут быть листы стали, пластика, гипсокартона или OSB-панели. Для возведения частных домов используются преимущественно последние. Их делают из древесных щепок, а технология прессования позволяет производить достаточно прочные панели, которые в будущем смогут выдерживать любой крепеж.

В качестве утеплителя обычно используют:

полистирол, который отличается высокой устойчивостью к влаге, отличной теплоизоляцией и долговечностью

Из минусов способность поддерживать горение;

минеральная вата горение не поддерживает, но воды боится, поэтому большое внимание стоит уделять герметичности всей конструкции;

пенополиуретан – идеальный вариант, наиболее распространенный в Европе. Он теплее минеральной ваты и полистирола, не боится воды, отличается небольшим весом и плохо горит.

Между собой сэндвич-панели соединяются специальным замком.

Дома, построенные из СИП-панелей, обладают рядом преимуществ:

• высокая скорость строительства (2-3 месяца). Идеальный вариант для тех семей, которые хотят быстро обзавестись собственным жильём;
• переходить к отделочным работам можно сразу после возведения дома — ждать, пока что-то высохнет или пройдет усадку не нужно;
• для возведения постройки усиленный фундамент не нужен. Это позволяет существенно удешевить стоимость проекта;
• низкая теплопроводность. Панели толщиной 160-170 мм способны заменить кирпичную стену толщиной 2,42 м;
• панели отлично состыковываются и почти не имеют зазоров. Столь точная подгонка стала возможна благодаря сложному оборудованию, которое используется на производстве;
• обшивку каркаса можно сделать в считанные дни, так как панели соединяются за счёт системы «шип-паз». Чтоб устранить так называемые «мостики холода», применяется монтажная пена;
• постройка пригодна для постоянного проживания, а плиты легко выдерживают температуру от -60 до +60С;
• построить дом из OSB-плит можно в любое время, будь то июль или январь. К примеру, для возведения стен потребуется две-три недели.
• качественные SIP-панели от проверенных производителей служат десятки лет.

Без минусов не обошлось:

• горючесть. По степени горючести СИП-панели относятся к тому же классу, что и дерево, но возгораются тяжелее. Лучше всего показывают себя те панели, где в качестве утеплителя был использован пенополиуретан, способный к самозатуханию;
• цена. Качественные СИП-панели стоят почти на уровне клееного бруса, но строительство дома все равно обойдется дешевле, чем при использовании кирпича или газоблока. Все упирается в вес и простоту сборки.

Часто к минусам также относят высокую вероятность повреждения материала грызунами и неэкологичность. Это не более, чем мифы. Многолетний опыт эксплуатации домов из СИП-панелей доказал, что грызуны в них не заводятся и стены не едят. Что же касается экологичности, то при использовании качественного материала риски минимальны: ответственные производители делают панели, выделяющие формальдегида в разы меньше, чем пресловутые ДСП. Поругать дома, построенные по данной технологии, можно разве что за не самую высокую звукоизоляцию, что, в принципе, характерно для всех панельных домов. Если это критично, то можно использовать дополнительные звукоизоляционные материалы.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Критерии оценки

Сравнение двух технологий строительства основано на критерии, позволяющих определить плюсы и минусы построек. Для оценки понадобятся следующие факторы:

• Скорость, с которой здание может быть построено.
• Степень прочности дома.
• Уровень сложности конструкции.
• Особенности образования стоимости домов.
• Сроки службы зданий по обеим технологиям.

На основе полученной информации можно выявить недостатки каркасников и домов из СИП панелей. Стоит также изучить отзывы реальных людей, сделавших выбор конкретной технологии. В итоге останется выбрать: строить каркас или сип панели.

Ценообразование и уровень сложности

Для оценки уровня сложности возведения дома основным нюансом является то, что устройство каркаса относится к сложным структурам, требующим учета множества факторов. Для СИП панелей эти особенности даже не рассматриваются, так они не играют роли при строительстве.

Итак, для каркасников важны следующие моменты:

• Расположение межкомнатных перегородок, при расчете которых учитывается нагрузка на межэтажные перекрытия.
• Отдельные элементы, необходимые для формирования проемов для окон и дверей.
• Структура кровли, отличающаяся сложностью старых технологий.

Следовательно, для строительства каркасного дома необходимо брать во внимание большое количество деталей, применение конструктивных решений, требующих времени. Все это увеличивает стоимость дома из каркаса

Таким образом, его цена значительно выше стоимости аналога из СИП панелей.

Скорость возведения конструкции

СИП-панельный дом возводится в два, а то и в три раза быстрее, чем каркасный. Высокая скорость обусловлена изготовлением на производстве, после чего здание просто собирается на месте. В то же время технология каркасного дома включает большое количества отдельных узлов, множество подрезок и подгонок.

Такие сложности приводят к тому, что строительство занимает около квартала. Кроме того, для подъема некоторых элементов часто нужна специальная техника. Главная сложность состоит из отсутствия крыши, из-за чего осадки негативно воздействуют на древесину. Это влияет на крепость и геометрические свойства дома. СИП панели можно установить за две недели при условии покупки у подрядчика необходимых размерных конструктивов.

Сроки эксплуатации

Несмотря на то что в обеих технологиях при строительстве используются OSB плиты и деревянный брус, срок службы существенно отличается. Дома из СИП панелей имеют срок эксплуатации около 100 лет. Такая длительная служба возможна за счет равномерно распределенной нагрузки по всей площади, как горизонтальной, так и вертикальной. Это обеспечивается склеиванием плит и пенополистирола под давлением.

Каркасные дома служат около 40-50 лет без ремонта. Причины:

• Непрочность соединения элементов конструкции, из-за чего со временем образуется подвижность, начинают скрипеть полы, и нагрузка становится переменной.
• Промокание под дождем негативно сказывается на качестве материалов.
• Потеря герметических свойств утеплителя, в результате чего появляется деформация.

Уровни прочности сооружений

Каркасный дом является сложной конструкцией. Его структура состоит из множества деталей, которые соединяются лишь на стыках гвоздями или саморезами. Из-за этого высокой жесткости у каркаса нет. Большей прочностью обладает металлический каркас, что вполне приемлемо по жесткости даже в отдельных точках соединения. Такой вариант дорогостоящий и используется редко.

Для СИП панелей даже не обязателен силовой каркас. Конструкция и так считается прочной и имеет максимальную жесткость. Связано это с тем, что элементы здания соединены по всей площади соприкосновения. Клей скрепляет облицовочные плиты и утеплитель по всей поверхности, тем самым обеспечивая жесткость конструкции.

Цена домов

По стоимости СИП-панельные дома существенно выигрывают у каркасников как во время строительства, так и в период эксплуатации. Почему так выходит? СИП панель уже включает утеплитель пенополистерол, поэтому значительных работ по утеплению строения не требуется. Кроме того, благодаря отсутствию множества неплотных соединений, дом не будет терять тепло, как это происходит в каркасной технологии.

Для постройки качественного каркасника необходим высушенный и хорошо подготовленные пиломатериалы, которые относятся к дорогим материалам. Также понадобится дополнительное утепление.

В целом, картина расходов следующая:

• Качественный брус, обеспечивающий силовой каркас.
• Щитовые материалы.
• Утеплитель, цена которого зависит от качества и дальнейшего уровня комфорта во время проживания в доме.
• Ветровая и паровая защита в виде супермембран и пленок.

Электропроводка в доме из СИП панелей, как прокладывают на Западе

Если рассмотреть западную СИП панель поближе, то можно увидеть, что в ней уже по заводу высверлены магистрали для электрических проводов, которые помещают туда без всяких труб и герметичных полостей. Объясняется это другим подходом к решению вопросов пожарной безопасности, а не халатностью строительных организаций и беспечностью владельцев зданий.

В 1996 году компания Siemens успешно разработала новый вид защиты для жилых зданий, реагирующей на начало появления электрической дуги в электропроводке 0,4 киловольта. До 1999 года эти устройства массово проходили испытания и получили государственный сертификат.

   Электропроводка в доме из СИП панелей, устройство определения дугового пробоя 5SM6 (УОДП)

После этого технология монтажа дуговой защиты стала обязательной в западных странах, Канаде и Америке. После ее применения число несчастных случаев, связанное с пожарами из-за нарушений электропроводки, снизилось примерно на 58%. Защита выпускается в виде модулей, крепящихся на Din-рейку внутри квартирного щитка и занимает в нем мало места.

Как работает дуговая защита

Идея подобных устройств не нова. Они широко использовались и до разработки компании Siemens, но очень сильно отличались. Разработчики дуговой защиты для жилых зданий пошли другим путем. Они проанализировали начальные процессы, происходящие при образовании токов утечек через микротрещины в слое изоляции и пришли к выводу, что форма сигналов тока и напряжения в этот момент отличается от идеальной синусоиды, претерпевает значительные изменения.

Для протекания токов ионизации требуется маленькое напряжение. Контрольные датчики тока и напряжения модульных устройств дуговой защиты постоянно анализируют формы проходящих через них сигналов. Далее идет сравнение их с синусоидой, а при обнаружении отличий происходит отключение сети.

Места установки дуговой защиты

Детекторы дуги — так называют эти модули за рубежом. Их используют для ограничения рисков возникновения пожаров при образованиях дуги в оконечных устройствах стационарных схем, и монтируют в распред-щитках для контроля ответственных цепочек питания розеточных групп и светильников жилых домов со спальнями и гостиными.

Кроме того, их рекомендуют устанавливать в зданиях с:

О чем говорят СНиП и ПУЭ

При возведении дома из СИП-панелей, а также последующей разводке электрики нужно руководствоваться как минимум двумя документами: строительные нормы и правила, а также правила устройства электроустановок (7 издание).

Касаемо нашего вопроса, в СП 31-105-2002 (п. 13.5.1) говорится о том, что в СИП домах монтаж проводки нужно производить, пропустив кабель через специальные пустоты в утеплителе, созданные заводом-изготовителем. При этом дополнительно защищать электрику втулками и трубами нет необходимости. Главное требование — использовать негорючие марки кабельной продукции, например кабель NYM или же ВВГнг-LS.

Однако опытный электрик тут же вспомнит, что правила ПУЭ допускают проводить электропроводку в деревянных конструкциях только в металлической трубе. Даже о гофре или же металлорукаве здесь не идет речи (Глава 7.1, п. 7.1.38).

Получается, что нормативные документы друг другу противоречат. Так что же делать в этом случае? Есть несколько способов решить проблему и провести электропроводку в доме из СИП-панелей своими руками.

Варианты прокладки проводки в доме из СИП панелей

Метод открытой электропроводки часто сложно сочетать с дизайнерскими замыслами владельца квартиры, желающего иметь оригинальное жилище, подчеркивающее его неповторимый имидж.

Выполнение скрытой электропроводки обеспечивает привлекательный внешний вид внутреннего пространства комнат, но требует больших материальных и трудовых затрат, вложения значительных денежных сумм.

Способы открытой проводки

Монтаж проводов в декоративном плинтусе

Полоской из негорючего материала отделяют часть стены из СИП панели, а на нее укладывают напольный или потолочный плинтус со встроенным профилем для размещения электрических магистралей и слаботочных цепей.

Среди моделей плинтусов можно выбрать различные по дизайну и вместимости короба, монтаж которых позволит учесть требования безопасности и дизайна.

Электропроводка в кабель каналах

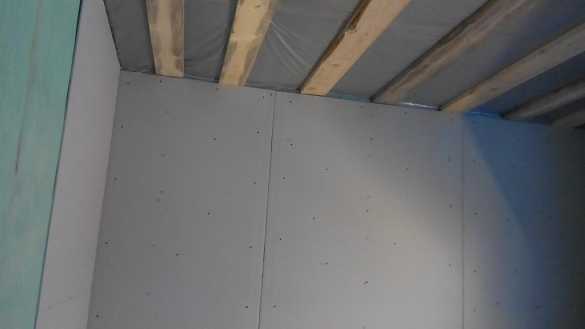

Поверх слоя ОСП плиты устанавливают листы гипсокартона, препятствующие распространению открытого огня от поврежденной электропроводки.

По ним разводят кабель-каналы, не только прячущие от глаз провода электричкой схемы, но имеющие на своей поверхности розетки и выключатели.

Их можно собирать любой конфигурацией, располагать на удобной для владельца квартиры высоте.

Электропроводка в кабель каналах считается наиболее оптимальным и приемлемым вариантом для большинства владельцев зданий из горючих материалов.

Уникальная ретро проводка

Это оригинальный дизайнерский прием, повторяющий размещение электрических проводов на фарфоровых роликах. Дублирование приемов монтажа под старину обеспечивает удаление электропроводки на безопасное воздушное расстояние от горючего материала стены.

Крепление проводов осуществляется свивкой. Места подключения к выключателям и розеткам отделяются декоративными подрозетниками.

Монтаж подобной проводки выполняется относительно быстро. Однако сами провода, помещённые в декоративную изоляцию, обладающую высокой стойкостью к разрушающему действию светового излучения, имеют немалую стоимость, как и остальные комплектующие детали.

Нестандартные решения отдельных электриков

Частичное и ошибочное решение проблемы для дома из СИП панелей заключается в закрытии кабелей листами с негорючими материалами.

Проводка в слоях из гипсокартона

Поверх ОСП плиты устанавливается сплошной слой из гипсокартонной конструкции. Он является начальным, базовым. По нему монтируют второй ряд так, чтобы создать магистрали для электропроводки за счет отступа промежутков между листами либо прорезают трассы в этом слое материала.

В созданные ниши укладывают кабели и закрывают их третьим слоем штукатурки. Мастера уверяют, что они отделили электропроводку от горючего слоя ОСП и пенопласта, предотвратили их возгорание.

Ниши из гипсокартона

Поверх стен изготавливаются специальные отсеки из негорючих материалов. Внутри них прокладывают трассы проводов и кабелей, закрытые от постороннего взгляда.

Ниши одновременно служат для размещения мебели, подсветки, создания уникального интерьера.

Оба последних метода выполняются с нарушением ПУЭ. Они трактуются правилами как способы прокладки закрытой проводки. Поэтому должны выполняться в металлических коробах, обеспечивающих своей герметичностью самозатухание возникшего возгорания изоляции и подключаться к защитному заземлению в целях электробезопасности.

Способ прокладки закрытой проводки

Любой провод или кабель, внутри которого начинается возгорание или возникает электрическая дуга, способная расплавлять медные жилы, находится в ограниченном герметичном пространстве. Воздух туда не поступает, а значит притока кислорода, поддерживающего горение изоляции, не будет.

Для труб выбирается толстый металл, способный противостоять разрушительному воздействию токов КЗ и дуги. С учетом того, что изоляция кабеля должна быть устойчива к процессу горения и не поддерживать его, этот способ полностью обеспечивает требования ПУЭ.

Однако выполнить его сложно и дороговато.
