6 способов найти скрытую проводку под штукатуркой

Краткий обзор популярных моделей

1. Простейший металл детектор MS-58А от производителя MEET.
   Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет».
   Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
2. Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.
   Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга.
   Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
3. Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.
   Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см.
   Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
4. Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.
   С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля.
   Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
5. В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом. При установке светильников, навешивании картин, полок или натяжных потолков

При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Нестандартные варианты

Конечно, если среди вышеперечисленных инструментов у вас в распоряжении есть только логика, которая, допустим, не помогла вам определить место обрыва провода в стене, то можно прибегнуть и к не самым стандартным «дедовским» способам. Правда, и они потребуют от вас наличия определённой техники, которую мы перечислим ниже.

Радио

Вот вы наверняка могли не иметь об этом представления, особенно, если далеки от электрики, но в ваших поисках может помочь обычный радиоприёмник. И наиболее удобным вариантом будет небольшое портативное радио. Для этого достаточно будет настроить его на средневолновую частоту и водить вблизи стены. Когда в звучании начнут появляться искажения или потрескивания вы поймёте, что набрели на проводку. Определив её местоположение, вы можете переходить ко второй фазе поисков. Тут у вас также не должно возникнуть никаких проблем, так как водя радио вдоль направления прокладки проводов помехи пропадут или заметно изменятся в том тесте, где произошла авария.

Микрофон

Если вы человек современный, то радиоприёмника может не оказаться в вашем доме. Зато с большей вероятностью найдётся микрофон, который можно подключить к устройству, считывающему и записывающему/воспроизводящему звуки. Это может быть и музыкальная система, и DVD-проигрыватель, и многое другое. Что касается самого процесса поисков, то он аналогичен предыдущему. Всё что вам нужно – водить вдоль стены на предполагаемом участке поражения проводки и прислушиваться к помехам.

Также стоит помнить о том, что эти два способа нельзя назвать самыми лучшими, так как в их «результатах» могут быть значительные погрешности. То есть, обнаруженная на слух может находиться не совсем в том месте, где вы улавливаете эти помехи.

Классификация неисправностей

В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования. К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть. В этом случае найти место обрыва без использования специальных приборов практически невозможно.

Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание — это уже более серьезная проблема.

Заблуждения и ошибки по обнаружению электропроводки в стене

Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:

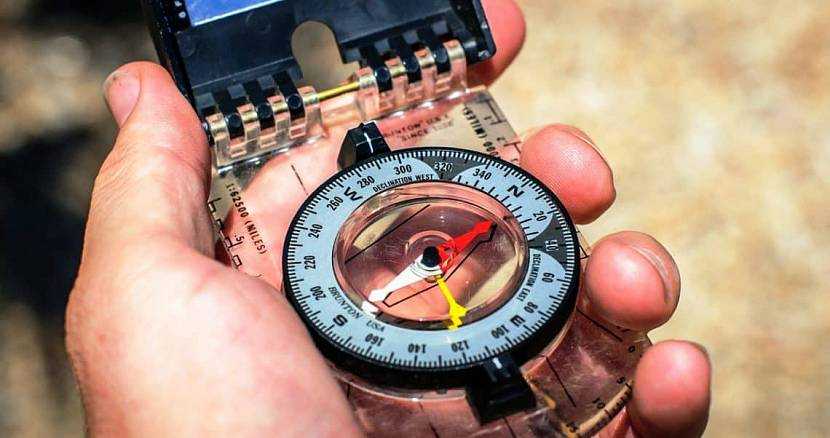

Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.

Обычным магнитным компасом иногда пытаются искать проводкуИсточник survival-mastery.com

• Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.
• Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.

Бюджетные способы поиска электропроводки

Коротко о главном

Скрытая проводка безопасна и эстетична, но в ряде случаев необходимо знать, где она проходит. Узнать месторасположение электропроводки можно несколькими способами и нужно выбрать именно тот, который точно подойдёт.

Если делается капитальный ремонт, то проще всего найти штробы с проводкой просто посредством визуального осмотра стены. В остальных случаях используется специализированное оборудование, в частности, трассоискатель.

Также можно искать скрытую проводку радиоприёмником, слуховым аппаратом, мультиметром, металлоискателем и в некоторых случаях классической индикаторной отвёрткой.

Существуют и «мифические» способы поиска скрытой проводки – компасом, магнитом или с помощью приложения для смартфона. На поверку они не выдерживают никакой критики, поэтому не стоит тратить на них своё время.

В любом случае, не стоит считать, что эту работу можно запросто сделать самостоятельно, без знания основ электротехники. В лучшем случае это трата времени, а в худшем – неправильный результат, который может привести к короткому замыканию и пожару в доме. Поэтому, если есть сомнения в собственных силах, то лучше обратиться к профессионалам.

Самый быстрый способ обнаружения неисправности

Над участком обрыва сигнал прервется

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Последовательность поиска поврежденного участка:

1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

Поиск с помощью профессионального оборудования

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Поиск разрыва проводки в стене из бетона или кирпича

Чтобы определить место повреждения в стене, сложенной из кирпича или представляющей собой бетонную плиту, понадобится транзисторный приемник, с помощью которого производится обнаружение скрытой электропроводки. Нужно учитывать, что в кирпичных и бетонных зданиях все кабели направлены по горизонтали и вертикали, а поворачивают исключительно под углом 90 градусов. Зная это, вы не ошибетесь, выстраивая схему расположения кабелей.

Индикатор следует вести по стене над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет в момент достижения им места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу. Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Наглядно весь процесс диагностики на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самому, тогда переходим к следующему этапу – ремонту неисправной линии.
