Открытая ретро-проводка в деревянном доме: стильно и необычно

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

  1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
    Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
  2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

  • РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.

  • БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Выбор деталей и фото ретро проводки

  • Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
  • Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
  • Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
  • Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

  • В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
  • В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
  • Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
  • Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
  • Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
  • Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
  • Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

  • одножильный кабель необходимой длины;

  • распределительные коробки;
  • специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

  • В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
  • К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
  • Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Плюсы и минусы внешней проводки

Естественно, внешняя электропроводка имеет как положительные, так и отрицательные стороны. Рассмотрим их подробнее.

Плюсы:

  1. Эстетичность. В сочетании с деревянными стенами дома ретро-проводка выглядит очень стильно и отлично впишется в любой интерьер. Также можно выбрать абсолютно любую расцветку, которая будет гармонировать с вашей мебелью.
  2. Надежные материалы. Несмотря на то что открытая электропроводка выглядит практически так же, как в былые времена, она изготавливается из других материалов. Такая проводка только выглядит по-старому, на деле используются провода в декоративной оплетке.
  3. Простой монтаж. Такую электропроводку монтировать намного проще, чем закрытую, за счет этого усилий вы затратите намного меньше.
  4. Открытая электропроводка упрощает ремонт проводов в случае выявления неполадок.

Минусы:

  1. Высокая стоимость. Хотя такая деталь выглядит очень стильно, вам придется потратить на нее немало средств. Так что если вы ищете бюджетный вариант, лучше подберите что-нибудь другое.
  2. Не подходит для маленьких домов. Ретро-проводка – идеальный вариант для просторного дома. А вот в маленьком домике она будет занимать слишком много места, и вам, скорее всего, будет очень неудобно располагать мебель.
  3. Неудобно проводить ремонт. В том случае, если предполагается внутренняя отделка, наружная электропроводка может стать настоящим препятствием.
  4. Маленькая мощность. Слишком мощные приборы подключить не получится, потому что такая электропроводка не выдержит высоких нагрузок тока. Скорее всего, вам придется вместе с открытой проводкой монтировать также и внутреннюю.

Монтажные работы по проводке своими руками

Для обеспечения безопасности и успешного проведения всех работ с электрическими схемами необходимо строго выполнять инструкции, а также иметь под рукой все необходимые инструменты.

Необходимые инструменты

Стандартный инструментарий для всех видов сложных электромонтажных работ:

  • Индикаторная отвертка
  • Универсальный измеритель тока (мультиметр);
  • Кусачки
  • Проводные клещи;
  • набор крестовых и шлицевых отверток;
  • Кабельный резак.

Важно! Для успешного монтажа электропроводки нужен инструмент надлежащего качества.
Перечисленные инструменты являются минимально необходимыми для любых электрических работ. Кроме того, также может понадобиться перфоратор и настенный штроборез, которые можно использовать для подключения старых проводов, если они монтируются на стене

Необходимые инструменты

Монтаж электропроводки под старину в деревянном доме

После покупки необходимых материалов следует перейти непосредственно к процессу электромонтажа:

  1. Первое, что нужно сделать, это нарисовать схему и указать, где расположены приборы, розетки и выключатели.
  2. Затем под руководством схемы сделать небольшой эскиз прямо на рабочем месте. Рисованные линии должны быть строго горизонтальными — необходимо это проверить с помощью уровня.
  3. По всей длине на расстоянии между ними 50 см должны быть установлены изолирующие ролики из фарфора, которые крепят с помощью отвертки и самонарезающего винта. Расстояние между выключателем (розеткой) и первым изолирующим роликом должно быть не менее 5 см.
  4. Согласно плану устанавливается распределительная коробка и другие электрические компоненты в соответствующем месте.
  5. Закрепляется проводка на изоляторах.

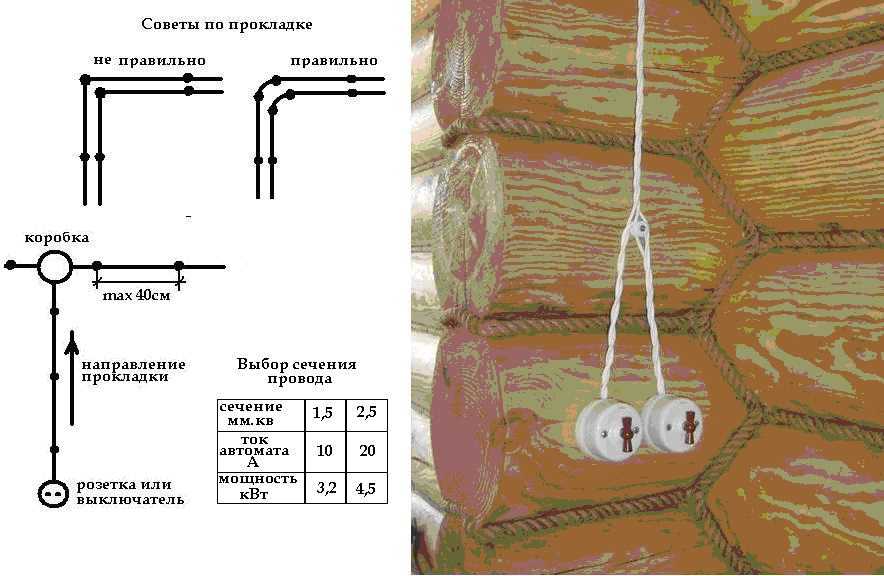

Важно! при растягивании проводов следует учитывать, что они должны быть на расстоянии не менее 1 см от поверхности. Схема подключения

Схема подключения
