Селективность защиты электрической сети

Как устроен автомат?

В теории для каждого их токов может быть вычислено индивидуальное время отключения, имеющее разную величину (от 1-2 секунд до 10-15 минут и более). С другой стороны, ложная работа должна быть исключена. Если протекающий в цепи ток не несет риска для проводников и электроприборов, то в его отключении нет необходимости.

Это значит, что при установке тока перегрузки должна быть учтена реальная нагрузка защищаемой цепи. Не менее важный момент — проверка защиты перед подключением на факт точного определения тока и времени срабатывания.

Автоматические выключатели имеют три типа расцепителей

Механический — подразумевает ручное отключение и включение устройства.
Электромагнитный — расцепитель, позволяющий быстро отключать токи КЗ.
Тепловой — наиболее сложное устройство, обеспечивающее защиту от тока перегруза.

При выборе АВ уделяется внимание двум показателям — параметрам соленоида и теплового расцепителя. Определяются они по буквенному обозначению, нанесенному на автомате. Маркировка выполнена в виде латинской буквы, прописанной перед цифрой, отражающей номинальный ток устройства

Маркировка выполнена в виде латинской буквы, прописанной перед цифрой, отражающей номинальный ток устройства.

Основы релейной защиты ›› ПРИНЦИП ДЕЙСТВИЯ ПРОДОЛЬНОЙ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ

Для отключения КЗ в пределах всей защищаемой ЛЭП без выдержки времени служат дифференциальные РЗ, которые подразделяются на продольные и поперечные. Принцип действия продольных дифференциальных РЗ основан на сравнении значения и фазы токов в начале и конце защищаемой ЛЭП. Как видно из рис.10.1, а, при внешнем КЗ (в точке К)токи IIи IIIна концах ЛЭП АВ направлены водну сторону и равны по значению, а при КЗ на защищаемой ЛЭП (рис.10.1, б) они направлены в разные стороны и, как правило, не равны друг другу. Следовательно, сопоставляя значение и фазу токовIIи III, можно определять, где возникло КЗ – на защищаемой ЛЭП или за ее пределами. Такое сравнение токов по значению и фазе осуществляется в реагирующем органе (реле тока). Для этой цели вторичные обмотки ТТ TAIи ТАII,установленных по концам защищаемой ЛЭП и имеющих одинаковые коэффициенты трансформации, при помощи соединительного кабеля подключаются к дифференциальному реле КА (реагирующему органу) таким образом, чтобы при внешнем КЗ ток в реле был равен разности токов IIb и IIIb, а при КЗ на ЛЭП их сумме IIb + IIIb. В нашей стране применяется схема дифференциальной РЗ с циркулирующими токами, основанная на сравнении вторичных токов (рис.10.1). Реагирующий орган – токовое реле КА включается параллельно вторичным обмоткам ТТ. При таком включении в случае внешнего КЗ токи IIb и IIIb замыкаются через обмотку КА и проходят по ней в противоположном направлении (рис.10.1, а). Ток в реле равен разности токов:

Принцип логики

Для выполнения схем, использующих такой принцип, необходимы цифровые реле. Между собой реле соединяются линией «витая пара», кабелем ВОЛС или через телефонную линию (с использованием модема). С помощью таких линий приём (передача) информации осуществляется на диспетчерский пульт с разных объектов и между самими реле.

Принцип логики в радиальной сети

На приведённой Картинке 9, пояснён принцип работы логики. В каждом из 4-х цифровых реле применяется уставка по току, равная самой последней чувствительной ступени. Такая ступень имеет время срабатывания 0,2 с. Логическая селективность подразумевает возможность блокировки реле сигналом ЛО (логического ожидания). Такой сигнал подаётся по каналу от предыдущего реле защиты. Каждое из реле может передавать такие сигналы транзитом.

Как видно из рисунка, при КЗ в точке К1 все остальные реле, от сигнала ЛО, поданного реле К1, подвергнутся ожиданию. Реле К1 сработает и выполнит отключение. При КЗ в точке 2 аналогичным образом сработает реле К4.

Такие схемы построения логического управления требовательны к надёжности линий связи между элементами.

Правила составления карты селективности

Максимальное использование защитных свойств автоматических выключателей обеспечивается за счет составления специальной карты, отображающей селективность защиты электрической сети, с графическим обозначением всех возможных процессов. Она выполняется в виде схемы установленного образца, в которой указываются все токовые характеристики защитных устройств, включенных в конкретную электрическую сеть.

При составлении карты должны соблюдаться определенные правила:

Все электроустановки должны быть подключены к общему источнику питания.
Все места расположения значимых расчетных точек должны нормально просматриваться, поэтому карта селективности выполняется в наиболее подходящем масштабе.
На схеме отмечаются защитные свойства каждого автомата, а также характеристики возможных коротких замыканий в различных точках с их минимальным и максимальным значением.
Характеристики автоматов наносятся последовательно, в соответствии с порядком их подключения. Для правильного построения схемы используются оси с основными показателями. На основании схемы составляется специальная таблица, облегчающая выбор защитных устройств.

На правильно составленной карте отображается полная картина об уставках автоматов, согласованных между собой. Это дает возможность сравнивать параметры защитных устройств и общую селективность защиты. Сама карта в первую очередь строится на основе осей времятоковых характеристик и их разновидностей. Как правило, в одной этой схеме отображаются параметры двух или трех автоматов. Горизонтальная ось абсцисс содержит токовые величины (в кВт), а на вертикальной оси ординат отмечается время (с).

Ускорить составление карты помогает специальная программа, которую можно легко найти в интернете. Иногда такие схемы отсутствуют в проектной документации на электрооборудование. Это может привести к нарушениям установленных норм и отключениям питания потребителей.

Значение и основные задачи селективной защиты

Безопасная эксплуатация и стабильная работа электроустановок — это те задачи, которые возложены на избирательную защиту. Она мгновенно вычисляет и отсекает поврежденную зону без прекращения подачи питания на исправные участки. Селективность снижает нагрузки на установку, уменьшает последствия КЗ.

При отлаженной работе автоматических выключателей по максимуму удовлетворяются запросы, относительно обеспечения бесперебойного электроснабжения и как следствие, технологического процесса.

Когда автоматическое оборудование, осуществляющее размыкание, в результате КЗ окажется неисправным, благодаря селективности потребители получат нормальное питание.

Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты.

В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.

Автоматический выключатель состоит из следующих элементов: рычага (1), клемм винтовых (2), контактов подвижного и неподвижного(3, 4), биметаллической пластины (5), винта регулировочного (6), соленоида (7), решетки дугогасительной (8), защелки (9)

При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт.

Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.

Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка.

Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.

Здесь приведена схема щита, наглядно показывающая, как распределяется нагрузка по квартире. Перед установкой автомата нужно выполнить расчет суммарной мощности оборудования, которое будет подключено к нему

Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка.

В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.

Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения.

Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.

Методы построения и виды систем селективной защиты

На основе перечисленных принципов выделяют основные методы и виды проектирования систем селективной защиты.

Селективность по току

В сеть последовательно устанавливаются автоматические выключатели с различными порогами срабатывания по току.

Принцип построения селективности по току

Примером может быть сеть обычной квартиры или частного дома, когда в РЩ устанавливается вводной автомат на 25А, после него промежуточный на 16А. На розеточные осветительные группы или бытовые приборы с отдельной линией ставят автоматы с пределом срабатывания в 10А. При этом временные и другие пороги срабатывания у этих защитных выключателей могут быть одинаковыми или различаться в зависимости от характера нагрузки.

Схема селективной защиты по току

Селективность по временному интервалу срабатывания защиты

В этом случае построение защиты осуществляется по тому же принципу, как с токовой защитой, только определяющим параметром по селективности является время срабатывания автоматических выключателей при достижении порогового значения токов.

Схема селективной защиты по времени

Вводной автомат в распределительном щите ставится на интервал срабатывания в 1 секунду, промежуточный выключатель имеет интервал 0,5 секунды, а перед самой нагрузкой – автоматы с интервалом срабатывания 0,1 сек.

Времятоковая защита – это совокупность элементов с учетом пороговых значений срабатывания по току и времени, практически комбинированный вариант селекции параметров, перечисленных выше;
Зонная защита – когда селективный принцип защиты применяется для отдельного участка цепи;

Пример построения схемы зональной защиты

Логический принцип построения селективной защиты предусматривает наличие процессора, который осуществляет прием сигналов от всех последовательно включенных в цепь элементов защиты. На основании этих данных прибор принимает решение и отправляет сигнал на отключение элемента защиты в участке, где превышен порог одного из контролируемых параметров;

Схема селективной защиты, построенная по логическому принципу

Селективность по направленности – когда по направлению тока последовательно устанавливаются элементы защиты, сдвигом фаз по напряжению формируется точка направления вектора напряжения. Таким образом, реле реагирует на изменение напряжения и направление тока не только на участке установки защиты, но и по всей линии цепи от источника питания.

При коротком замыкании на первой линии она будет отключена, при этом вторая линия будет продолжать работать и, наоборот, при возникновении неисправности на второй линии первая не отключается. Недостатком такого метода является то, что, кроме автоматических выключателей, приходится монтировать трансформаторы напряжения на каждую фазу линии.

Дифференциальный принцип построения селективной защиты

Такой способ применяется в цепях, где подключается нагрузка, потребляющая большую электрическую мощность. Контроль токов осуществляется трансформаторами напряжения только на участке А-В. Фактически контролируются процессы на коротком отрезке сети, где подключена нагрузка, при превышении пороговых значений отключается конкретное оборудование, не затрагивая других участков.

Схема дифференциальной защиты

Достоинство этого метода в высоком быстродействии и чувствительности к изменению параметров, как недостаток можно отметить высокую стоимость оборудования.

Все перечисленные методы селективного принципа построения защиты позволяют решить целый ряд проблем при эксплуатации электрических цепей:

Поддерживать работоспособность исправных участков во время возникновения неисправности на смежных с ними;
Автоматическое определение места неисправности и отключение его от рабочей сети;
Обеспечение безопасности персонала обслуживающего электроустановки.

При построении селективной защиты необходимо соблюдать базовые принципы, все элементы устанавливаются на одно напряжение, в точках контроля должны учитываться наименьшие и наибольшие значения параметров при коротком замыкании.

Графическое изображение селективности

Для надежной токовой защиты электропроводки необходима карта селективности. Она представляет собой схему времятоковых характеристик аппаратов, установленных поочередно в цепи. Масштаб выбирается так, чтобы по граничным точкам было видно защитные свойства аппаратов. На практике карты селективности в проектах преимущественно не используются, что является большим недостатком и приводит к отключениям электричества у пользователей.

Соотношение номиналов должно быть как минимум 2,5 для обеспечения селективности. Но даже у них есть общие зоны срабатывания, хотя и небольшие. Только при соотношении 3,2 не наблюдается их пересечение. Но в этом случае один из номиналов может получиться завышенным и придется установить после автомата проводку большего сечения.

В большинстве случаев селективность защиты не требуется. Она нужна только там, где могут возникнуть серьезные последствия.

Если в расчете получаются завышенные значения номиналов автоматов, на вводе устанавливают рубильники или выключатели нагрузки.

Можно также применять специальные селективные автоматы.

Как правильно рассчитать селективность

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен соблюдением следующих условий:

Iс.о.послед ≥ Kн.о. I к.пред., где: Iс.о.послед — ток, при котором вступает в действие защита; I к.пред. — ток короткого замыкания в конце зоны действия защиты;
Kн.о. — коэффициент надёжности, зависящий от параметров.

Определить селективность при управлении аппаратами по времени можно при помощи следующей формулы: tс.о.послед ≥ tк.пред.+ ∆t, где: tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов в зависимости от близости к источнику питания; ∆t — временная ступень селективности.

Таблица селективности

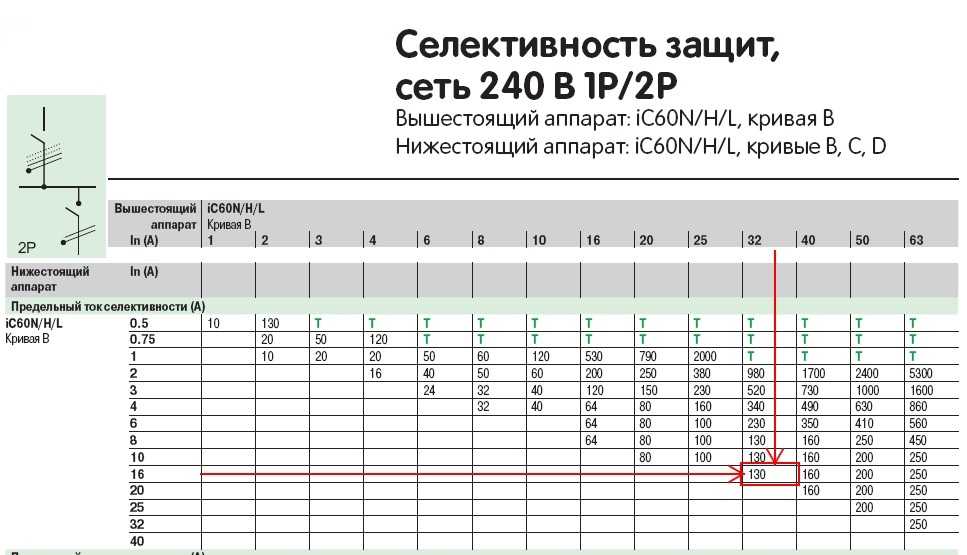

Ниже представлена таблица селективности для автоматических выключателей. Расчет селективности автоматических выключателей можно осуществить с помощью онлайн-калькулятора. Вручную просчитывать лучше только опытному электрику, который и будет подключать предохранители.

Таблица селективности

Безопасная проводка не может работать без избирательности автоматов. Благодаря этой статье можно грамотно подобрать устройства для создания защиты. Для безопасного подключения рекомендуется обращаться к мастерам.

Принцип работы и функции

Главные функции селективности заключаются в:

обеспечении безопасной работы приборов в помещении;
мгновенном определении и обесточивании зоны питания, в которой произошла поломка, без других выключений приборов, не прекращающих подачу электрической энергии в местах стабильной работы техники;
снижении последствий после поломки приборов или техники;
уменьшении напряжения на составные приборы и предупреждении поломок в неисправной части;
обеспечении максимально возможной безостановочной подачи энергии;
обеспечении беспрерывного рабочего процесса;
обеспечении поддержки в том случае, если сама защита, отвечающая за размыкание, придет в неисправность;
поддержке оптимального функционирования установки;
обеспечении практичности в использовании и экономической доступности.

Вам это будет интересно Применение полевых транзисторов

Определение избирательности

Виды селективной защиты разделяют на:

полную. Два устройства соединены последовательным соединением. При воздействии сверхтоков активируется только одна защита, которая находится ближе к зоне повреждения;
частичную. Похожа на полное, но защита действует только до определенного показателя перегрузки по току;
временную. Схема включает в себя несколько машин с одинаковыми токовыми параметрами, но с разным временем воздействия. В результате от ближайшего к поломке до самого удаленного выключателя устройства страхуют друг друга (например, ближайший будет работать через 0,02 сек., следующий через 0,5 сек., а последний — через 1 сек., если остальные 2 не работают).

Конструкция предохранителя Принцип действия текущей селективности защиты подобен времени, но только воздействие происходит по величине тока. Например, автоматические выключатели установлены на входе 25 А, затем 16 А, а затем 10 А. В то же время они могут иметь одинаковое время отключения. В дополнение к реакции защитных механизмов на ток также определяется время этой реакции.

Предохранители в щитке

При обнаружении некорректной работы в установке можно точно определить неисправную зону и отключить подачу электроэнергии только в нее. Все процессы предотвращения повреждений происходят в литом корпусе выключателя. Отключение происходит за такое короткое время, что отметка максимального значения тока не достигает своего результата.

К сведению! Избирательность защиты может быть абсолютной и относительной. В первом случае отключается только поврежденная часть цепи. По этому принципу работают предохранители, установленные в электроприборах.

Релейная защита — принцип работы

Конструкция реле имеют сложную и замысловатую схему, которая основана на электромеханических технологиях. Основные функции имеют следующие защитные схемы:

Релейная защита в электрошкафе

Наблюдательный блок. Этот блок проводит анализ протекающих в электрической сети, процессов. Мониторинг проводится путем проведения замеров, а затем передачей их в логический блок.
Логический блок сравнивает полученные результаты с максимально установленными показателями. Малейшее несовпадение с нормой приводит к срабатыванию защитного реле.
Исполнительный блок производит отключение электроприборов от сети. После того как блок логики передаст сигнал о несоответствии, исполнительный блок произведет мгновенное отключение. При этом отключение будет по заранее предусмотренной схеме с минимальными потерями для электрооборудования и обслуживающего персонала.
Сигнализационный блок. При возникновении аварии в системе срабатывает сигнализация в виде звука или света. При этом в памяти отпечатается произошедшие изменения. После устранения неисправности, сигнализация переводится в первоначальное положение. Это делается вручную оператором, что исключает потерю информации.

Одновременно с этим возможны сбои в эксплуатации релейной защиты и устройство не сработает. Отказ защитной системы может быть в следующих случаях:

внутреннее повреждение системы защиты;
ложные срабатывания без причины;
многократность срабатывания, когда это вообще не требуется.

Поэтому правила эксплуатации предъявляют к данным защитным приборам вышеперечисленные требования. Помимо этих требований также при работе защитного реле работает принцип надежности. Этот принцип включает следующие аспекты: долгий срок службы; возможность ремонта при поломке; безотказность в использовании.

Релейная защита входит в систему противоаварийного управления. В конструкции данной системы каждый компонент связан друг с другом и выполняет свою функцию, при этом выполняется общая задача системы.

https://youtube.com/watch?v=MNg9tfbEuy4

Функции и задачи селективности

Основной задачей селективной защиты является функция обеспечения стабильной работы и безопасной эксплуатации электроустановок. При возникновении аварийных ситуаций, поврежденный участок определяется практически мгновенно и сразу же отключается, не нарушая работу исправных мест. За счет селективности значительно снижается нагрузка на электроустановки, уменьшаются негативные последствия от действия короткого замыкания.

Четкая и слаженная работа защитных автоматических устройств максимально обеспечивает требования, предъявляемые к бесперебойному электроснабжению. В результате, селективность автоматического выключателя сохраняет непрерывность всех технологических процессов с участием электроустановок. Отключенные участки никак не влияют на их стабильную работу.

Основное правило устройства селективной защиты предполагает установку автоматов с номинальным током, более низким, чем у вводного устройства. Суммарно они могут превышать номинал группового автомата, но по отдельности каждый из них должен быть хотя-бы на одну ступень ниже. То есть, при установке вводного устройства на 50 А, следующий прибор на линии будет иметь номинал не выше 40 А. Первым всегда срабатывает автомат, ближе всего расположенный от места повреждения.

Селективность автоматов обеспечивается их конструкцией. Включение и отключение питания выполняется специальным рычажком. Неподвижные контакты соединяются с клеммами, к которым, в свою очередь, подключаются проводники. Быстрое размыкание осуществляется с помощью подвижного контакта, соединенного с пружиной. Расцепление обеспечивается биметаллической пластиной, изгибающейся после нагрева в случае превышения током своего предельно допустимого значения.

Для настройки токов срабатывания имеется регулировочный винт. В совокупности все элементы способствуют быстрому определению неисправного участка и отсечению его от работоспособных частей.

Основным принципом селективности считается поочередное срабатывание защитной аппаратуры. В случае отступлений от норм, произойдет перегрев не только автоматов, но и электропроводки. В результате, возникают аварийные ситуации с серьезными негативными последствиями.

Расчет селективности автоматов

При рассмотрении вопроса, что такое селективность, необходимо иметь понятие, как её рассчитывают. Расчёты сводятся к правильному подбору защитного устройства, в частности, автомата.

Селективность для автоматов, расположенных поблизости к источнику питания, должна удовлетворять условию:

Iс.о.послед. ≥ Kн.о.* Iк. предыд.,

здесь:

Iс.о.послед. – значение тока, вызывающего срабатывание защиты;
Kн.о. – коэффициент надёжности отключения;
I к. предыд. – ток КЗ в конце участка защиты.

В случае временной зависимости для расчётов избирательности используют такую формулу:

Tс.о.послед ≥ Tк.пред.+ ∆T,

где:

Tс.о.послед и Tк.пред. – интервалы времени, через которые действуют отсечки выключателей;
∆T – временная точка избирательности.

Подбор автоматических выключателей при расчётах производят по таблицам.

Таблица избирательности автоматов

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

генератора;
приемника;
или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

абсолютная;
относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

величиной выдержки времени на срабатывание;
уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.
