Релейная защита: что это такое и когда применяется. инструкция подключения системы и особенности расчета ее характеристик

Классификация реле

Все применяемые реле в системе могут быть выполнены на основе определённого оборудования. Релейная защита может быть выполнена на следующих типах реле:

Электромеханической конструкции. Принцип их действия основан на притягивании и отпускании подвижной части реле при прохождении, через катушку электромагнита, электрического тока. При этом происходит размыкание или замыкание контактов;

  • Полупроводниковые. Они изготавливаются на основе полупроводниковых приборов (диодов, транзисторов, тиристоров) которые выполняют роль электрического ключа в схеме;
  • Цифровые. Основаны на работе микропроцессорной техники, обработка данных происходит не в аналоговом, а в цифровом формате, образуя блок релейной защиты. Существует возможность программирования таких цифровых устройств, что добавляет в работу РЗА автоматизации без участия персонала.

Устройства РЗА можно разделить также и по сложности их применения. К простым относятся:

  1. Максимальная токовая или токовая отсечка. Она применяется даже в обычных автоматических выключателях, применяемых в быту;
  2. От минимального и максимального напряжения. В быту это так называемые устройства барьеры.
  3. Дифференциальная, которая основана на сравнении токов, проходящих по каждой из фаз;
  4. Газовая. Это одна из разновидностей защит трансформаторов от выхода из нормального рабочего режима работы;
  5. Замыкание на землю. Срабатывает при пробивании изоляции или касании токопроводящих частей к земле.

Сложные виды РЗА включают в свой состав:

  1. Устройства контроля изоляции как цепей постоянного таки переменного тока;
  2. Системы отбора напряжения;
  3. Различные системы контроля температур, давления и других параметров оборудования;
  4. Контроль и наблюдение за сопротивлением изоляции цепей аккумуляторных батарей и т. д.

Чтобы добиться надёжности и правильной работы электрических аппаратов входящих в данную защиту, нужно чтобы все элементы были выполнены из качественных комплектующих таких как реле, трансформаторов тока и т. д. В настоящее время релейная защита это очень популярная и востребованная часть электроэнергетики.

Резервная защита присоединения

Опять же давайте сначала посмотрим определение (ПЭУ п.3.2.15) – “Для действия при отказах защит или выключателей смежных элементов следует предусматривать резервную защиту, предназначенную для обеспечения дальнего резервного действия.

Если основная защита элемента обладает абсолютной селективностью (например, высокочастотная защита, продольная и поперечная дифференциальные защиты), то на данном элементе должна быть установлена резервная защита, выполняющая функции не только дальнего, но и ближнего резервирования, т. е. действующая при отказе основной защиты данного элемента или выведении ее из работы…”

Таким образом резервная защита присутствует также всегда и для любого присоединения (см. Миф 3).

Просто запомните одну простую вещь – на любом участке энергосистемы, на любом классе напряжения, есть как минимум 2 защиты – основная и резервная. Всегда!

Чаще всего резервной защитой присоединения является основная защита вышестоящего присоединения. Получается последовательная цепочка защит в которой все ступени “наползают” друг на друга.

Однако, если основная защита присоединения выполняется в виде дифференциальной или дифференциально-фазной защиты, то нужна еще одна защита, чтобы выполнить резервирование нижестоящего участка. Эта защита должна быть ступенчатой потому, что только ступенчатые могут выполнять дальнее резервирование. Об этом мы говорили в нашей прошлой статье.

Итак, давайте подведем итоги:

  • На любом присоединении есть как минимум одна основная защита
  • На любом присоединении есть как минимум одна резервная защита
  • Основной может быть защита, выполненная на любом принципе (МТЗ, ДЗ ДЗТ, ДФЗ и т.д.)
  • Резервной может быть только ступенчатая защита (МТЗ или ДЗ)
  • На присоединении может быть несколько основных и резервных защит

Думаю, теперь у вас не будет затруднений с определением какой именно, основной или резервной, является та или иная защита

Четкость и понятность определений в релейной защите очень важна и мы будем периодически уделять внимание основным терминам

Виды

Релейная автоматика может осуществлять контроль за следующими основными параметрами линии электропередач и оборудования и при достижении опасных значений выполняет его отключение:

Максимальный ток. При достижении тока выше определенного значения срабатывает отключающее реле.

Направление мощности. Такой вид контроля помимо величины тока учитывает его направление.

Разница токов на входе и выходе в оборудование. Он бережет генераторы и трансформаторы с помощью сравнения параметров на входе и выходе. При достижении опасных характеристик производится отключение потребителей.

Логические приборы определяют места коротких замыканий и позволяют отключить опасный участок.

Пониженное и повышенное напряжение. При наличии коротких замыканий напряжение понижается. Повышение напряжения может быть вызвано ударом молнии. Любое изменение напряжения опасно для оборудования и электрических сетей. При изменении значений автоматика отключает линию.

Автоматическая разгрузка линии при снижении частоты тока в ней. При снижении частоты тока в электросети автоматика отключает часть потребителей. При повышении частоты необходимо наоборот нагружать сеть, для снижения частоты вращения генератора.

Исходя из этого перечня выполняемых задач, становится понятно, для чего нужна релейная защита. Но существуют изделия, которые осуществляют не выключение, а автоматическое подключение потребителей. Оно может осуществляться для повторного включения энергоснабжения через заданный интервал времени или для автоматического ввода резервной мощности. В этом случае в сеть вводится дополнительные генерирующие мощности для компенсации дефицита.

1.1 Назначение релейной защиты и автоматики

Категория: В.Н. Копьев «Релейная защита. Принципы выполнения и приенения»

Энергетическая система представляет собой сложную многозвенную техническую систему, предназначенную для производства, распределения и потребления электроэнергии. Процессы, происходящие в энергосистеме, отличаются быстротой, взаимосвязанностью, единством процессов производства, распределения и потребления электроэнергии. Управление ими без применения специальных технических средств, называемых средствами автоматического управления, в большинстве случаев оказывается невозможным.

Условно, все устройства автоматики по своему назначению и области применения можно разделить на следующие две большие группы: местную и системную технологическую автоматику, местную и системную противоаварийную автоматику.

Технологическая автоматика обеспечивает автоматическое управление в нормальном режиме:

  • пуск блоков турбина-генератор и включение на параллельную работу синхронных генераторов;

  • автоматическое регулирование напряжения и реактивной мощности на шинах электростанции;

  • автоматическое регулирование частоты и обеспечения режима заданной нагрузки электростанции;

  • оптимальное распределение электрической нагрузки между блоками;

  • регулирование напряжения в распределительной сети;

  • регулирование частоты и перетоков мощности и т.п.

Назначением противоаварийной автоматики является предотвращение или наиболее эффективная ликвидация последствий аварий:

  • релейная защита электрооборудования от коротких замыканий и ненормальных режимов;

  • автоматическое повторное включение;

  • автоматическое включение резерва;

  • автоматическая частотная разгрузка;

  • автоматическая ликвидация асинхронного режима.

  • автоматика предотвращения нарушения устойчивости и т.д.

Из перечисленных видов устройств автоматики особо выделяется релейная защита, изучающая поведение электроэнергетической системы и ее элементов в режимах глубоких возмущающих воздействий и скачкообразных изменений электрических параметров. Эти возмущения вызываются различного рода короткими замыканиями, которых могут возникнуть по причинам:

  • пробоя или перекрытия изоляторов линий электропередач в случае грозовых перенапряжений или при их загрязнении;

  • обрыва проводов или грозозащитных тросов из-за обледенения и вибраций;

  • механических повреждений опор, поломке изоляторов разъединителей, схлестывании проводов;

  • ошибочного действия оперативного персонала;

  • заводских дефектов оборудования и ряда других факторов.

Управление энергосистемой при нарушении ее нормальных режимов тесно связано с работой релейной защиты. Поэтому изложения материала целесообразно начать с рассмотрения этого вида автоматики. Требование безаварийности и надежности энергоснабжения закладывается уже на стадии проектирования энергосистемы за счет оптимального выбора источника электроэнергии (уголь, газ, вода или другое), расположения электростанций, передачи мощности, учета характеристик нагрузок и перспектив их роста, способов регулирования напряжения и частоты, планированием режимов работы и т.п. И все же полностью исключить факт отказа оборудования из-за коротких замыканий нельзя.

На релейную защиту возлагаются следующие функции:

1.Автоматическое выявление поврежденного элемента с последующей его локализацией. Защита подает команду на отключение выключателей этого элемента, восстанавливая нормальные условия работы для неповрежденной части энергосистемы.

2.Автоматическое выявление ненормального режима с принятием мер для его устранения. Нарушения нормального режима в первую очередь вызываются различного рода перегрузками, которые не требуют немедленного отключения. Поэтому защита действует на разгрузку оборудования или выдает сообщение дежурному персоналу.

В качестве примера на Рис.1 представлено современное микропроцессорное реле, выпускаемое инженерно-производственной фирмой «РеонТехно», на Рис.2 — типовая панель защиты линии, выполненная на электромеханических реле на Рис.3 — многофункциональное устройство РЗА НТЦ «Механотроника».

Рис. 1. Микропроцессорные реле тока типа РСТ 80АВ, выпускаемое ИПФ «Реон-Техно»

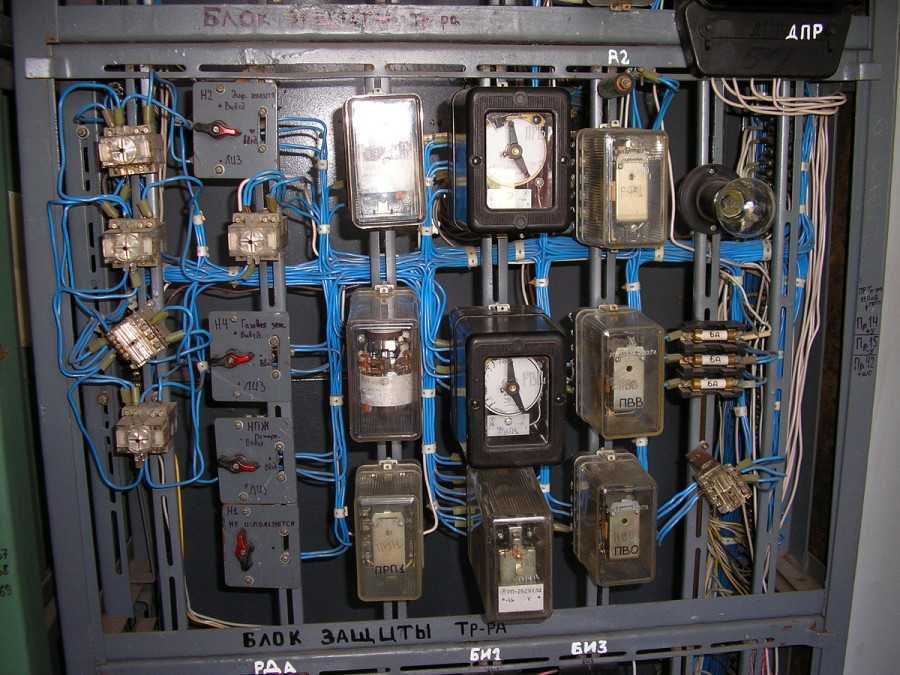

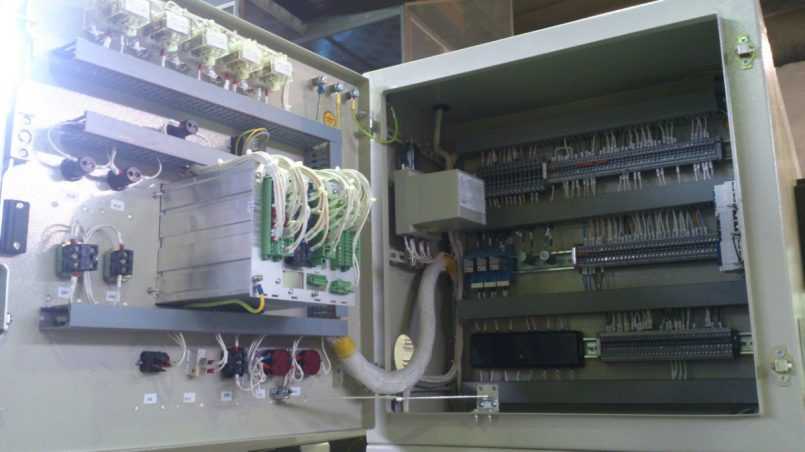

Рис. 2. Типовая панель защиты линии, выполненная на электромеханических реле

Рис. 3. Многофункциональное цифровое устройство релейной защиты и автоматики НПЦ «Механотроника»

Принцип действия

Непрерывный мониторинг всех элементов энергетической системы с реакцией на появление повреждений и аварийные режимы есть главные функции релейной защиты. В электрических цепях энергосистемы устанавливаются специальные выключатели. Они выполняют отключение токов, которые появляются в результате повреждений и аварий. Защита должна определить участок с повреждением и воздействием на ближайший выключатель, который способен отключить участок от энергосистемы выполнить отключение. Пример показан на изображении ниже:

Однако отключения это не единственное назначение релейной защиты. Защитные устройства должны различать свойства нарушения и по возможности либо автоматически выполнять действия для того чтобы нормальный режим в энергосистеме был восстановлен, либо сигнализировать соответствующим службам, которые смогут принять необходимые меры по этому нарушению.

В современных электросетях используются и другие группы устройств автоматики:

  • автоматическое повторное включение;
  • автоматическое включение резервного питания;
  • автоматическая частотная разгрузка.

Эти три основные группы лишь часть перечня. Релейная защита имеет с ними наиболее тесное и первостепенное взаимодействие.

Наиболее часто защитные системы устраняют различные виды короткого замыкания, показанные на изображении ниже:

Причинами таких повреждений могут стать:

  • межвитковые короткие замыкания в электрических двигателях и трансформаторах;
  • разрушение изоляционного материала в токоведущих частях со временем и под воздействием неблагоприятных факторов окружающей среды;
  • механические повреждения;
  • перенапряжения;
  • состояние проводов линий электропередачи при сильном ветре и гололёде;
  • оставленные подключенными и забытые после ремонта заземления.

В дополнение к перечисленным причинам повреждений в электрической сети могут возникать режимы с параметрами, выходящими за установленные значения для работающего оборудования, так называемые «ненормальные режимы»:

  • сверхток, который превосходит номинальный ток и дополнительно нагревает токоведущие части, а также их изоляцию сокращая срок их нормальной работоспособности;
  • перенапряжения, вызванные отключениями электрогенераторов и протяжённых высоковольтных линий электропередачи;
  • нарушение правильной фазировки роторов электрогенераторов, работающих параллельно, что приводит к качаниям и понижению напряжения у потребителей электроэнергии;
  • возникновение асинхронного режима в синхронном генераторе, что приводит к уменьшению напряжения у потребителей и вызывает риск потери устойчивости энергосистем с параллельно работающими электрогенераторами.

В зависимости от своего назначения системы защиты соответствуют:

  • требованиям для ситуаций связанных с повреждениями;
  • то же самое, но для ненормальных режимов.

В ситуациях с повреждениями релейная защита должна обладать

  • избирательностью, иначе – «селективностью», чтобы максимально точно выбирать электрические цепи, связанные с местом повреждения и выполнять оптимальные отключения;
  • быстродействием, поскольку большая электрическая мощность, расходуемая в месте повреждения, и тепло, связанное с ней, приводят к более разрушительным последствиям при увеличении времени отключения;
  • чувствительностью, чтобы фиксировать повреждение на необходимом удалении от места его возникновения;
  • надёжностью, чтобы срабатывание происходило только при возникновении повреждения в заданной области и не происходило по ошибке при его отсутствии.

При ненормальных режимах в целом требования такие же, как и для повреждений. Отличие заключается только в менее жёстких требованиях к быстродействию систем защиты.  В некоторых случаях отключение может быть сделано ручном режиме и от защиты необходимо получить лишь сигнал для этого.

Классификация реле

При рассмотрении данной темы нельзя не остановиться на видах релейной защиты. Классификация реле представлена следующим образом:

  • Способ подключения: первичные (включаются в цепь оборудования напрямую) и вторичные (подключение осуществляется через трансформаторы).
  • Вариант исполнения: электромеханические (система подвижных контактов расцепляет схему) и электронные (отключение происходит с помощью электроники).
  • Назначение: измерительные (осуществляют замер напряжения, силы тока, температуры и других параметров) и логические (передают команды другим устройствам, осуществляют выдержку времени и т.д.).
  • Способ воздействия: релейная защита прямого воздействия (связана механически с отключающим аппаратом) и косвенного воздействия (осуществляют управление цепью электромагнита, который отключает питание).

Что касается самих видов РЗА, их множество. Сразу же рассмотрим, какие бывают разновидности реле и для чего они используются.

  1. Максимальная токовая защита (МТЗ), срабатывает если ток достигает заданной производителем уставки.
  2. Направленная максимальная токовая защита, помимо уставки осуществляется контроль направления мощности.
  3. Газовая защита (ГЗ), используется для того, чтобы отключать питание трансформатора в результате выделения газа.
  4. Дифференциальная, область применения – защита сборных шин, трансформаторов, а также генераторов за счет сравнения значений токов на входе и выходе. Если разница больше заданной уставки, релейная защита срабатывает.
  5. Дистанционная (ДЗ), отключает питание, если обнаружит уменьшение сопротивления в цепи, что происходит в том случае, если возникает ток КЗ.
  6. Дистанционная защита с высокочастотной блокировкой, используется для отключения ВЛ при обнаружении короткого замыкания.
  7. Дистанционная с блокировкой по оптическому каналу, более надежный вариант исполнения предыдущего вида защиты, т.к. влияние электрических помех на оптический канал не такое значительное .
  8. Логическая защита шин (ЛЗШ), также используется для выявления КЗ, только в этом случае на шинах и фидерах (питающих линиях, отходящих от шин подстанции).

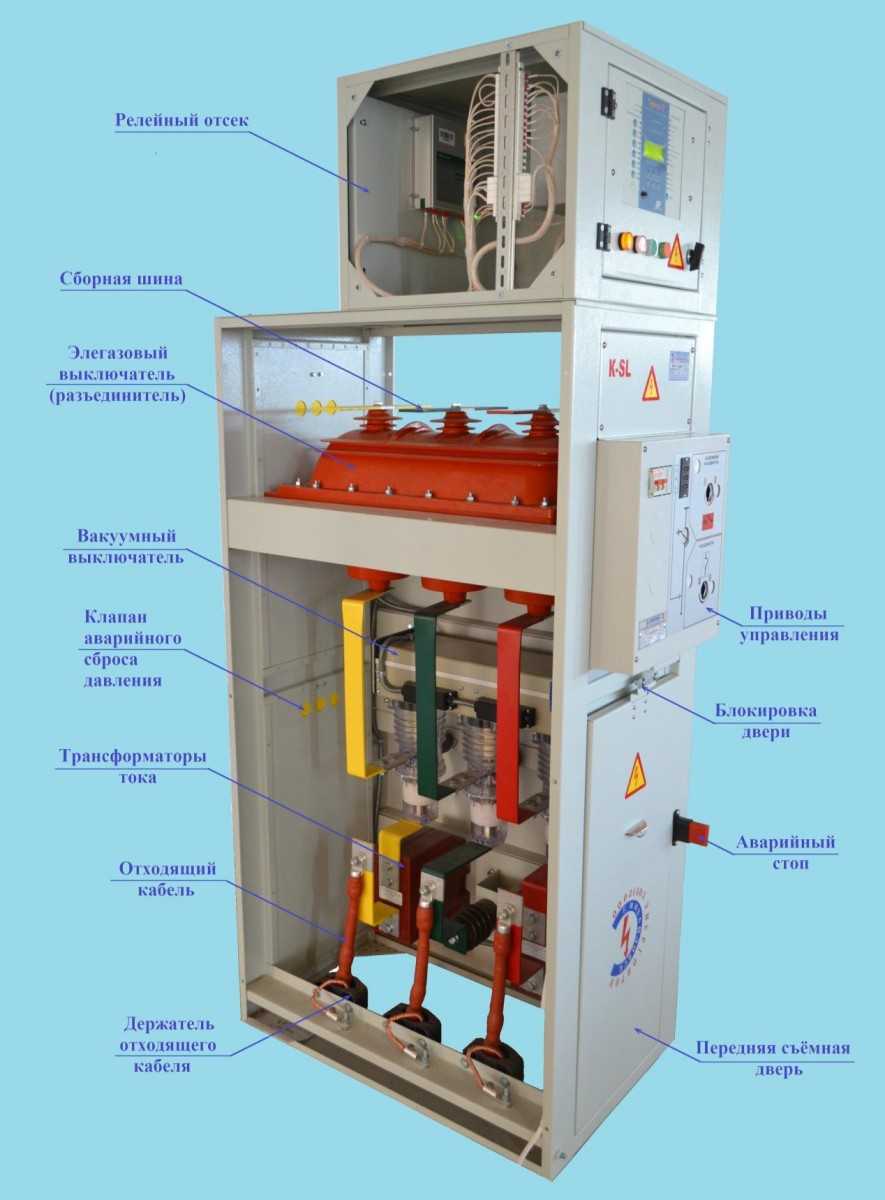

  9. Дуговая. Назначение – защита комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП) от возгорания. Принцип работы основан на срабатывании оптических датчиков в результате повышения освещенности, а также датчиков давления при повышении давления.
  10. Дифференциально-фазная (ДФЗ). Применяются для контроля фаз на двух концах питающей линии. Если ток превышает уставку, реле срабатывает.

Отдельно хотелось бы также рассмотреть виды электроавтоматики, назначение которой в отличие от релейной защиты наоборот включать питание обратно. Итак, в современных РЗА используют автоматику следующего вида:

  1. Автоматический ввод резерва (АВР). Такую автоматику часто используют при подключении генератора к сети, как резервного источника электроснабжения.
  2. Автоматическое повторное включение (АПВ). Область применения – ЛЭП напряжением 1 кВ и выше, а также сборные шины подстанций, электродвигатели и трансформаторы.
  3. Автоматическая частотная разгрузка, которая отключает сторонние приборы при понижении частоты в сети.

Помимо этого существуют следующие виды автоматики:

Вот мы и рассмотрели назначение и области применения релейной защиты. Последнее, о чем хотелось бы рассказать – из чего состоит РЗА.

Развитие устройств РЗиА

Ранее в советское время (да и сейчас на старых подстанциях) применялись электромеханические реле РЗиА. Например, широкое распространение получили серии РТ-40, РТ-80, которые требовали точной настройки специалистами электротехнической лаборатории и имели различные технические проблемы в связи с низкой надежностью и точностью их работы.

Сейчас, отечественной и зарубежной промышленностью выпускаются приборы РЗиА на базе микроконтроллеров. Значительно увеличена надежность срабатывания, возможность тонкой настройки и многофункциональность такого оборудования.

Из известных производителей можно выделить: Schneider Electric, АВВ, EATON, ЭКРА, которые стали лидерами российского рынка в своей области и успешно применяются на многих отечественных промышленных предприятиях.

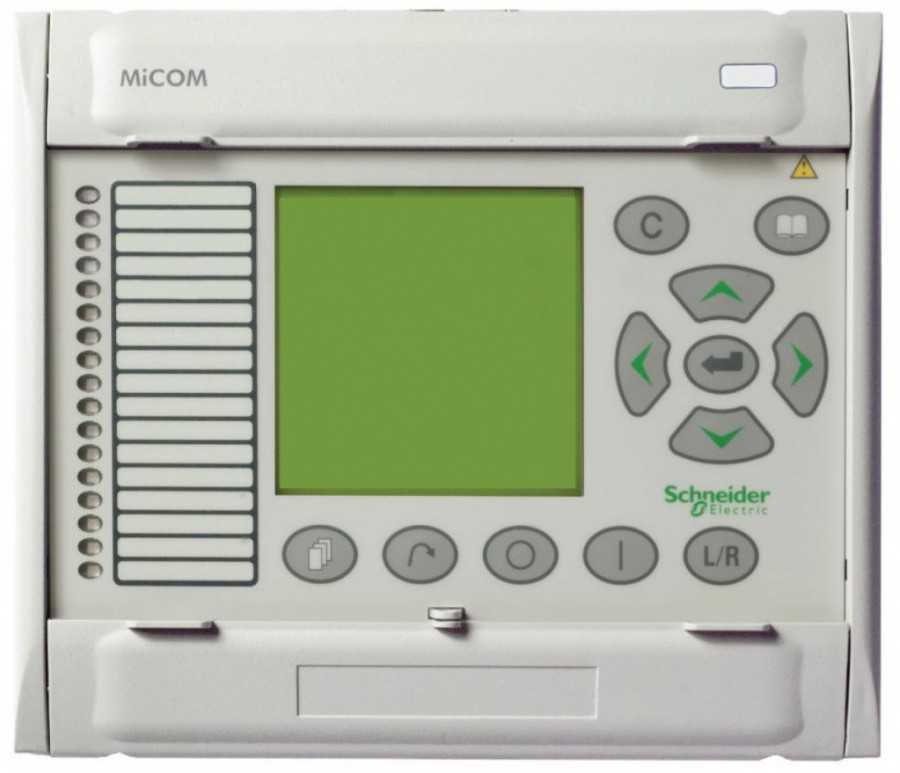

Терминалы Sepam и Micom, которые заменяют большое количество устаревших реле.

Терминалы Sepam и Micom, которые заменяют большое количество устаревших реле.

ОБЩИЕ ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ ЗАЩИТНЫХ РЕЛЕЙНЫХ УСТРОЙСТВ

Защитные устройства на базе реле разнообразны и могут быть построены по отличающимся принципиальным схемам, реализованным на различной элементной базе.

Общим для всех устройств релейной защиты является наличие одних и тех же функциональных блоков:

  • измерительных органов;
  • логики;
    исполнительных устройств;
  • сигнализации.

Измерительный орган реле получает в непрерывном режиме информацию о состоянии контролируемого объекта, которым может быть отдельная установка, элемент или участок электрической сети. Существует несколько подходов к классификации структурных блоков релейных защит.

Измерительные релейные органы иногда называют пусковыми, но это не меняет сути. Контроль состояния объекта заключается в получении и обработке технических параметров электроснабжения – тока, напряжения, частоты, величины и направления мощности, сопротивления.

В зависимости от значения этих параметров, на выходе релейного органа измерения формируется дискретный логический сигнал («да», «нет»), который поступает в блок логики.

Логический орган, получив дискретную команду релейного блока измерения, в соответствии с заданной программой или логической схемой формирует необходимую команду исполнительному блоку или механизму.

Блок сигнализации обеспечивает работу сигнальных устройств, которые отображают факт срабатывания релейного защитного комплекта или отдельного его органа.

Для успешного выполнения своего предназначения, УРЗА должны обладать определёнными качествами. Выделяют четыре основных требования, которые предъявляются к аппаратуре РЗ. Рассмотрим их по отдельности.

Селективность.

Это свойство защитных систем заключается в выявлении повреждённого участка электрической сети и выполнении отключений в необходимом и достаточном объёме с целью его отделения. Если в результате работы защитной автоматики произошло излишнее отключение оборудования системы электроснабжения, такое срабатывание автоматики называется неселективным.

Различают системы защитной автоматики с абсолютной и относительной селективностью. К первому типу относятся устройства, реагирующие только на нарушения режима строго в пределах защищаемого участка.

Примером такой защитной системы может служить дифференциальный токовый защитный комплект, срабатывающая только при повреждениях между точками сети, в которых контролируется разность токов.

Относительной селективностью обладают системы максимального тока, которые, как правило, реагируют на нарушения режима на участках, смежных с непосредственно защищаемой ими зоной. Обычно во избежание неселективного срабатывания, такие системы автоматики имеют искусственную выдержку времени, превосходящую время срабатывания защитных комплектов на смежных участках.

Примечание. Искусственной называют выдержку времени, создаваемую специальными органами задержки срабатывания (реле времени).

Быстродействие.

Отключение повреждённого участка или элемента сети должно быть осуществлено как можно быстрее, что обеспечивает устойчивость работы остальной части системы и минимизирует время перерыва питания потребителей.

Главным показателем быстродействия служит время срабатывания защищающего устройства, которое отсчитывается от момента возникновения аварийного режима до момента подачи защитой сигнала на отключение выключателя.

Иногда время срабатывания системы автоматики трактуют как время между возникновением повреждения и отключением повреждённого участка, то есть, включают в него время работы выключателя.

Это не совсем верно, так как выключатель не является частью УРЗА и по его параметрам нельзя оценивать эффективность релейной защиты сетей и систем электроснабжения.

То есть, учитывать время отключения выключателя необходимо, но следует помнить, что это не характеристика РЗ. Для справки можно заметить, что время отключения выключателя значительно больше времени срабатывания собственно реле автоматики (без учёта искусственной задержки).

Чувствительность.

Данное качество характеризует способность системы автоматики к гарантированному срабатыванию во всей зоне её действия при всех видах нарушений режима, на которые данная автоматика рассчитана. Чувствительность системы автоматики является точным численным показателем, значение которого проверяется в расчётных режимах с минимальными значениями параметров её срабатывания.

Надёжность.

Универсальная характеристика всех технических устройств, заключающаяся в способности РЗ функционировать длительно и безотказно. В соответствии со своим основным предназначением.

Автоматическое регулирование возбуждения (АРВ)

процесс изменения по заданным условиям тока возбуждения электрических машин. Осуществляется на синхронных генераторах, мощных синхронных двигателях, синхронных компенсаторах, на генераторах и двигателях постоянного тока и на других специальных электрических машинах изменением напряжения на обмотке возбуждения. При этом изменяется сила тока возбуждения электрической машины и, как следствие, основной магнитный поток и эдс в обмотках якоря. АРВ синхронных генераторов осуществляется в основном с целью обеспечения заданного напряжения в электрической сети, а также для повышения устойчивости их параллельной работы на общую сеть. АРВ широко применяется в электроприводе постоянного тока для поддержания постоянства частоты вращения рабочего органа машины путём воздействия на ток возбуждения двигателя или питающего генератора.

А если не по-дилетантски

Специалисты-энергетики считают по-другому. На всей технологической цепочке производства, транспортировки и разделения электрического продукта возможны различные, в том числе и нередко непредсказуемые критические обстоятельства. И они могут создать такие производственные эксцессы, способные деструктировать техническое и технологическое оснащение или привести к психологическому стрессу дежурный состав за миг долей секунд.

Человек физиологически и психоэмоционально не в состоянии бывает оценить такую кратковременную ситуацию. Поэтому человеческих мозг в ряде функций энергетике заменили установки, способные по отклонению номинала электроустановок мгновенно распознавать предстоящее начало возникновения крушения. И в автоматическом контроле и установленным алгоритмам предотвращать катастрофы. Это свидетельство того, для чего нужна релейная защита.

Так с десятилетиями сложилась техническая лексика, а постоянный контроль за всеми ЛЭПами и съем с них напряжения в экстраординарных моментах ведут суперсовременные системы, которые по традиции именуют релейной защитой. Произошел термин от особых реле из базы защиты еще первых советских ЛЭП. Можете просмотреть фото релейной защиты.

Литература

  • Федосеев А. М. «Релейная защита энергетических систем»: Учебник для вузов. М.: «Энергия», 1976. − 560 с. с ил.
  • Чернобровов Н. В., Семенов В. А. «Релейная защита энергетических систем»: Учеб. пособие для техникумов. — М.: Энергоатомиздат, 1998. −800с.: ил.
  • Павлов, Г. М. «Автоматизация энергетических систем» : Учеб.пособие / Г. М. Павлов .— Ленинград : Изд-во Ленингр. ун-та, 1977 .— 237 с. : ил .— Библиогр.: с.233-234.
  • Булычев, А. В. Релейная защита электроэнергетических систем: учебное пособие / А. В. Булычев, В. К. Ванин, А. А. Наволочный, М. Г. Попов. — СПб.: Изд-во Политехн. ун-та, 2008. — 211 с.
  • РД 153-34.0-04.418-98 «Типовое положение о службах релейной защиты и электроавтоматики».
  • Шнеерсон Э. М. «Цифровая релейная защита» — М.: Энергоатомиздат, 2007. −549с.: ил.
