Заземление в частном доме своими руками 220 в: безопасность проживающих

Пример необходимости заземления

Заземление ванны в квартире

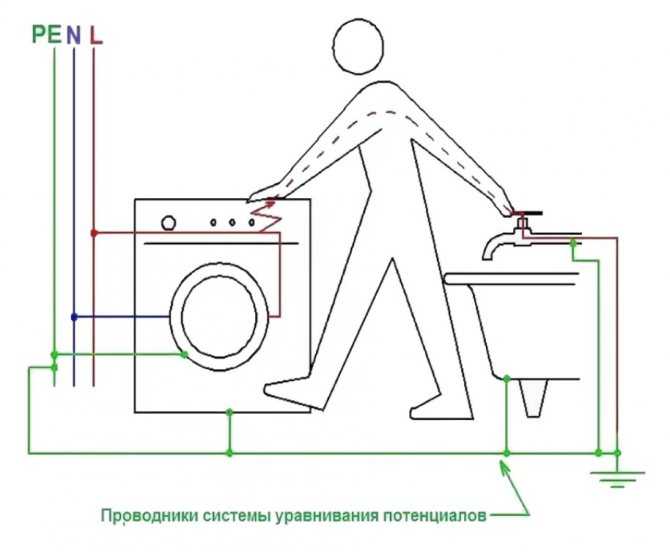

Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.

Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами

Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть

Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать

Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Справка! Электрики советуют подключать УЗО независимо от того, есть в доме заземление или нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

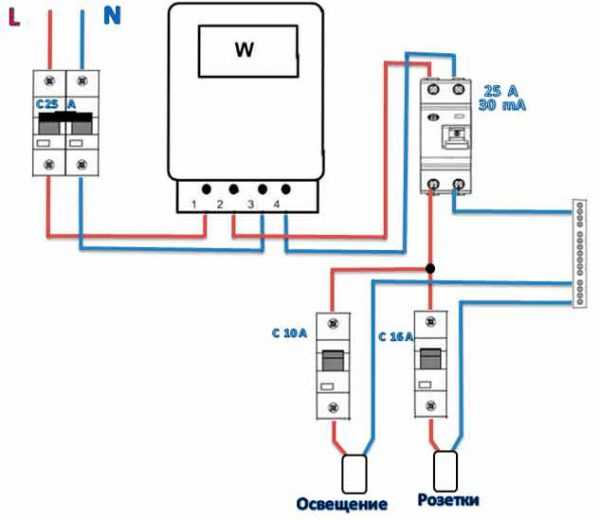

Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:

Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.

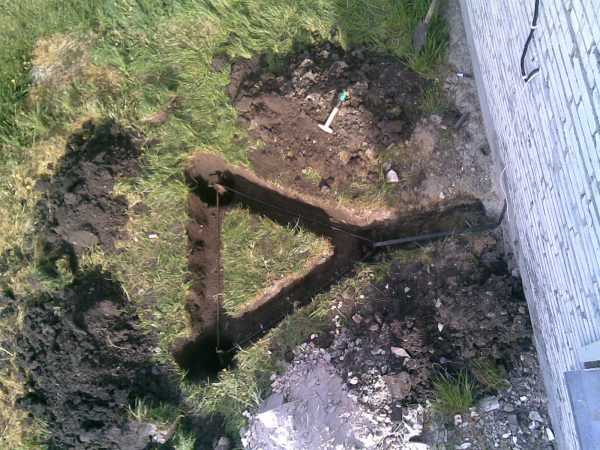

2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Важно! В качестве заземлителя запрещено использовать арматуру. Причиной служит наружный каленый слой, наущающий распределение тока, и быстрый процесс ржавления

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

Жилое здание присоединено по структуре отвода напряжения TN – C

При подобной схеме присоединения строения к вводному стояку подводят 4-проводное соединение: 3 провода под напряжением, а также объединенный нейтральный защитный и рабочий проводник PEN. В данной ситуации отвода напряжения в землю нет, контур отвода тока отсутствует – электрические щиты на этажах не заземлены. Как сделать заземление в квартире в подобной ситуации?

Большое количество некомпетентных электриков думают, что присоединять заземляющий провод PE нужно совместно с нулевым рабочим на оболочку электрощита. Вместе с тем подобное зануление противоречит правилам электробезопасности.

При серьезном повреждении рабочего нуля, напряжение проводов через присоединенное оборудование возникнет на всех нейтральных соединениях в жилом помещении, а когда все линии соединены друг с другом, то на всех защищенных от высокого напряжения корпусах бытовой техники возникнет напряжение величиной в 220 Вольт. По этой причине не стоит подключаться этим способом.

Когда отвода напряжения в многоквартирном здании нет, то желательно провод заземления PE не присоединять совместно с рабочим N к корпусу электрощита. Будет лучше оставить провод не присоединенным к сети. Он станет запасным на тот случай, если выйдет из строя одна из фаз «Line». Альтернативой заземлению вполне может стать устройство защитного отключения (УЗО). Данное приспособление монтируется для каждой розетки индивидуально. Устройство защитного отключения не помешает образованию напряжения на корпусе, но моментально среагирует при прикосновении к ненормальному корпусу и дезактивирует электрическую установку.

В вашем доме система TN-C

В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.

И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.
При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.

А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.

Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!

https://youtube.com/watch?v=cXpoUMyv9TE%3F

• в подвале по всем правилам монтируете самостоятельный контур заземления
• в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
• соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.

Однако и такое казалось бы  надежное и «автономное» заземления  в многоэтажном доме, запрещено правилами.

https://youtube.com/watch?v=quyeHdFKXGY%3F

Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.

https://youtube.com/watch?v=V5KKkMDM-WA%3F

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.
