Подключаем блок питания к материнской плате

Особенности разных типов устройств

Дымовые сигнализации

Один пожарный дымовой извещатель (ДИП) в жилых помещениях, потолки в которых не выше 300 см, способен обслуживать 25 кв. м площади. Устанавливать приборы необходимо при учете минимально допустимого расстояния от стены. Стандартная схема подключения приборов российского производства включает колодки с 4 контактами:

  • выносной индикатор;
  • положительный вывод электрического элемента;
  • отрицательный вывод блока питания;
  • отрицательный вывод, предусмотренный для контроля поступления питания.

Ручные извещатели

Ручной извещатель ИПР в отличие от автоматических систем срабатывания необходимо устанавливать на высоте, доступной для каждого человека. Порядок размещения определяется НПБ 88–2001:

  • высота установки от уровня пола — 1.5 метра;
  • расстояние между соседними элементами — 50 м в здании, 150 м на фасаде.
  • удаленность от посторонних предметов — 75 см.

В основу любой модели входит пластиковый корпус, предохранитель, механизмы для изменения состояния цепи и фиксации сигнала тревоги. В схеме ИПР предусмотрено четыре контакта, позволяющие менять тип подсоединения на:

  • предупреждение о наличии очага пламени;
  • имитация рассеивания дыма;
  • извещения охранно-пожарной сигнализации;
  • короткое замыкание.

Схема установки датчиков пламени

Датчик пламени определяет наличие открытого огня за счет инфракрасного приемника, который предусмотрен в конструкции. Есть два варианта устройства — с тремя и четырьмя контактами.

ИК-датчик реагирует на излучения в пределах 750–1100 нм. Дополнительно может быть встроен аналоговый выход, который позволяет не только фиксировать наличие открытого очага пламени, но и определять характер и масштаб пожара.

Система подключается к плате Arduino с помощью проводов типа «папа-папа» и «папа-мама» — на контактах прибора указаны обозначения, помогающие правильно подсоединить элементы. Питание поступает через «ножку» 5V.

Самостоятельное изготовление светильника

Изготовить осветитель на основе светодиодов своими руками, как говорится, «с нуля» – дело хлопотливое и не для всех подходящее. Проще сделать это, воспользовавшись уже отработавшим свой ресурс старым светильником подобного типа.

В этом случае самодельная светодиодная лампа будет набрана из новых элементов, запаянных на демонтированную из старого устройства или отремонтированную плату. Если на ней остались рабочие диоды, нужно будет заменить сгоревшие элементы новыми (желательно того же типа и конструкции).

Обратите внимание! При изготовлении фирменных ламп из соображений выгодности продаж рабочий ток отдельных светодиодов выбирается с предельно большим значением. При переделке такого устройства желательно впаять последовательно с каждым элементом ограничительное сопротивление порядка 1 Ком

При необходимости для изготовления лампы своими руками можно использовать старую плату со схемой драйвера, заменив в ней все неисправные детали.

При отсутствии необходимых плат и деталей драйвер можно изготовить, ориентируясь на рассмотренную выше схему блока питания, совмещённого с преобразователем (смотрите рисунок выше). При доработке к ней следует добавить ещё один резистор (обозначим его как R3), используемый для разрядки конденсатора С2. В результате получится приведённая ниже схема.

Схема самодельного драйвера

Помимо резистора, в неё добавлены два типовых стабилитрона (VD2,VD3), обеспечивающих его шунтирование при обрыве цепи нагрузки.

Данная схема драйверного устройства рассчитана для подключения 20-ти бесцветных светодиодов определённого типа. Если их класс или общее количество будет иным, следует изменить номинал конденсатора С1 таким образом, чтобы нагрузочный ток в диодной цепочке был не менее 20-ти мА. Указанное его значение гарантирует достаточную яркость свечения этих приборов.

В качестве питающей драйвер схемы, как правило, используется узел, в состав которого не входит громоздкий трансформаторный элемент (такое включение называется «прямым»). Отсутствие трансформатора существенно упрощает сборку модуля и сокращает его размеры.

Важно! Но в этом случае реальна угроза попадания высокого напряжения на выход схемы (в случае пробоя ряда последовательно включённых элементов, например). Единственное утешение состоит в том, что такое случается крайне редко

В заключительной части обзора отметим, что принципиальные схемы большинства из поступающих в продажу светодиодных изделий почти не отличаются одна от другой. Определённые различия наблюдаются лишь в типе используемых в них компонентов, а также в способе формирования выходного напряжения, осуществляемого драйвером.

Добавим к этому, что лампы на светодиодах, оснащённые специальными драйверами, надёжно защищаются от колебаний напряжения в сети, а входящий в их состав радиатор обеспечивает защиту изделия от перегрева. Применение самостоятельно изготовленных модулей за счёт их дополнительной доработки может существенно продлить сроки эксплуатации осветительных устройств, собранных на их основе.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:

Сначала обязательно отключите блок питания от сети, вынув из него провод. Рекомендуем также подождать после этого 3-4 минуты, чтобы накопившееся электричество рассеялось и не навредило комплектующим компьютера при отключении блока питания;

Далее необходимо отключить все провода, которые идут от блока питания к компонентам компьютера

Здесь важно отметить, что из самого блока питания никакие провода доставать не нужно
При этом обратите внимание, что провода могут идти не только непосредственно к материнской плате, видеокарте, дискам и так далее, но и к переходникам;
Заключительный шаг при демонтаже блока питания – это снятие его с креплений. Открутите винты, расположенные на задней части корпуса, которые удерживают блок питания, после чего вытащите его
Рекомендуем проделывать данную операцию, положив системный блок на бок

Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате.

На этом можно считать отключение блока питания завершенным.

Схема

Бестрансформаторный источник питания в общем случае представляет собой симбиоз выпрямителя и параметрического стабилизатора. Конденсатор С1 для переменного тока представляет собой емкостное (реактивное, т.е. не потребляющее энергию) сопротивление Хс, величина которого определяется по формуле:

где f — частота сети (50 Гц); С—емкость конденсатора С1, Ф. Тогда выходной ток источника можно приблизительно определить так:

где Uc— напряжение сети (220 В).

При токе потребления 0,08 А емкость С1 должна иметь номинал 1,2 мкф. Ее увеличение позволит подключить нагрузку с большим током потребления. Приблизительно можно ориентироваться на 0,06 А на каждую микрофараду емкости С1. У меня под рукой оказался 2,2 мкф на 400 вольт.

Резистор R1 служит для разряда конденсатора после выключения БП. Особых требований к нему нет. Номинал 330 кОм — 1 Мом. Мощность 0,5 – 2 Вт. В моем случае 620 кОм 2 Вт.

Конденсатор С2 служит для сглаживания пульсаций выпрямленного мостом напряжения. Номинал от 220 мкф до 1000 мкф с рабочим напряжением не менее 25 вольт. Мною был установлен 470 мкф на напряжение 25 вольт.

В качестве выпрямительных диодов применены 1N4007 из отработавшей свое энергосберегающей лампы.

Стабилитрон (12 Вольт) служит для стабилизации выходного напряжения и его заменой можно добиться практического любого необходимого напряжения на выходе БП.

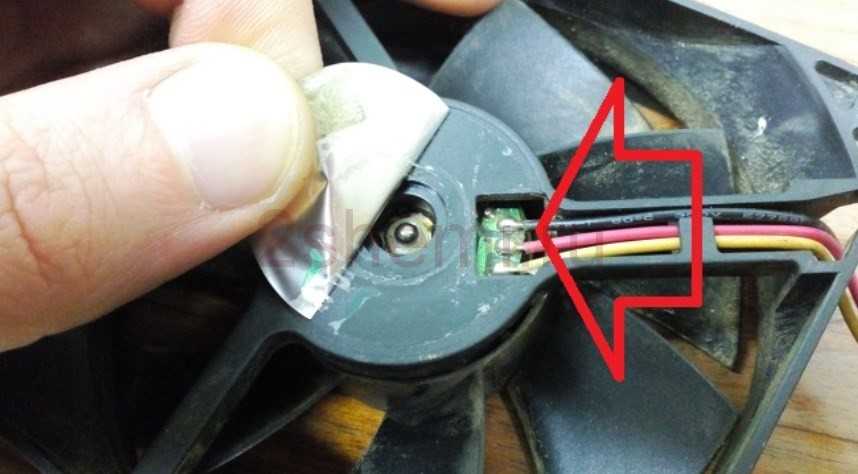

При сборке схемы следует иметь ввиду, что подключение вентилятора следует выполнить безошибочно изначально. Ошибка в неправильной полярности припаивания проводов вентилятора приведет к выходу вентилятора из строя. А само подключение (припаивание) следует выполнить, заранее, поскольку напряжение на холостом ходу в точках присоединения вентилятора может составлять 50-100 вольт. Если полярность безошибочна (красный провод, это плюсовая шина питания), то при включении в сеть 220 В на вентиляторе будет примерно +12 вольт.

Печатная плата выполнена методом ЛУТ. Травление проводилось перекисью водорода, лимонной кислотой и поваренной солью из расчета 50 мл перекиси, 2 ч.л. кислоты и чайная ложка соли.

В дополнение привожу схему (может кому понадобится) регулировки частоты вращения вентилятора.

По сути, это регулятор напряжения, подаваемого на двигатель вентилятора. Изменение напряжения приводит к изменению частоты вращения вентилятора. В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, чтобы даже при самых низких оборотах, т.е. при самом низком напряжении, обеспечить его надёжный запуск.

Подсоединение датчиков к пожарно-охранным приборам своими руками

В первую очередь определите количество размещаемых датчиков исходя из площади пространства. Согласно правилам одно устройство способно обслуживать 80 кв. метров, если высота потолков не превышает 3.5 метров. В одном помещении должно располагаться не менее двух контроллеров.

Выше представлена схема подключения резистивных шлейфов с двумя датчиками. От элементов соответственно подключаются положительная и отрицательная линия к клеммам «+» и «-» на панели пожарно-охранного прибора. Количество и наименование входов зависит от модели сигнализационной системы.

Различия в тактике реагирования

Схема СПС подключения может различаться в зависимости от тактики реагирования. Различают четыре основных типа соединения противопожарного датчика:

С перезапросом на дымовых устройствах. После срабатывания одного из агрегатов в схеме питание со шлейфа будет снято для перезапуска на 3 секунды. Если при повторном подключении и анализе в течение 5 секунд механизм вновь среагирует, сформируется событие «Пожар».

Без перезапроса. В данном случае питание со шлейфа не снимается

При первой сработке создается запрос «Внимание», при второй — «Пожар». Если при тестовой проверке второй средство не срабатывает, сопротивление дополнительных резисторов можно снизить до 1.1 кОм.

Тепловой

В отличие от дымовых конструкций на тепловых приборах сообщение формируется в результате повышения температуры. При срабатывании первый измеритель создает сообщение «Внимание» и сразу приводит к событию «Пожар» на втором.

Ручной. Механизм ручного типа срабатывают при самостоятельном включении сигнала «Пожар» человеком.

Схема подключения ручных датчиков

Для подключения цепи ИПР к приемно-контрольному прибору используются оконечные резисторы номиналом 5 кОм. При нажатии кнопки на любом ручном извещаетеле резистор срабатывает. Компьютер воспринимает его активацию как знак тревоги и включает тревожный индикатор.

Порядок соединения проводов: от отрицательно заряженных клемм №3 к №4  датчиков последовательно проводится до крайнего устройства. От положительных выходов устанавливаются дополнительные резисторы на 2.5 кОм. Синий провод подводится к клемма «–» на приборе, красный — к «+».

Схема подключения автоматических датчиков

Подсоединение проводов на различных типах автоматических пожарных приборов — дымовых, тепловых — происходит по аналогичной схеме. Различия в датчиках имеются только в принципе работы.

Извещатели размещают в одну линию и подсоединяют к единому шлейфу. Для соединения используется два двухжильных негорючих кабеля: первый подводит питание, второй — отводится к контактам второго агрегата.

По аналогичному принципу необходимо последовательно подключить элементы к панели от +1- до +8-. В данном случае рекомендуется использовать резисторы с одинаковым номиналом 5 кОм на каждом датчике — на положительных проводах, отходящих от выходы №2. Цепь датчиков также проводится через отрицательные клеммы №3 и №4.

На последнем приборе параллельно цепи устанавливается оконечный резистор номиналов 10 кОм, который определяет целостность системы.

Подробнее о разъёмах

Стандартный блок питания имеет всего 5 проводов с разными характеристиками. Подробнее о каждом:

  • 20/24-х контактный провод необходим для питания самой материнской платы. Его можно отличить по характерному размеру – это самый крупный модуль из всех, которые идут от БП;
  • 4/8-ми контактный модуль используется для подключения к отдельному питанию кулера с процессором;
  • 6/8-ми контактный модуль для питания видеокарты;
  • Провод для питания жёстких дисков SATA самый тонкий из всех, как правило, имеет отличную от остальных кабелей окраску;
  • Дополнительный провод для подпитки стандарта «Molex». Необходим для подключения старых жёстких дисков;
  • Разъём для питания дисковода. Имеются модели блоков питания, где такого кабеля нет.

Для нормальной работы компьютера необходимо подключить как минимум первые три кабеля.

Если вы ещё не приобрели блок питания, то вам необходимо убедиться в том, что он максимально соответствует вашей системе. Для этого сравните мощности блока питания и потребление энергии вашим компьютером (в первую очередь, процессором и видеокартой). Ещё придётся подыскать блок питания под форм-фактор вашей материнки.

Этап 1: монтаж блока питания

Изначально вам необходимо просто закрепить блок питания на внутренней поверхности корпуса компьютера. Для этого используются специальные шурупы. Пошаговая инструкция выглядит так:

Для начала отсоедините компьютер от сети, снимите боковую крышку, сделайте очистку от пыли (если требуется) и демонтируйте старый блок питания. Если вы только купили корпус и установили в него материнку с необходимыми элементами, то пропустите данный шаг.
Практически на всех корпусах имеются специальные места для блока питания. Установите туда ваш БП

Обязательно обратите внимание на то, чтобы вентилятор из блока питания находился напротив специального отверстия в корпусе компьютера.

Постарайтесь зафиксировать БП так, чтобы он не вывалился из системника, пока вы будете закреплять его шурупами. Если зафиксировать его в более-менее устойчивой позиции не получается, то придерживайте руками.
Закрутите шурупы на БП с тыльной стороны системника, чтобы он был хорошо зафиксирован.
Если снаружи имеются отверстия для шурупов, то их тоже необходимо закрутить.

Этап 2: подключение

Когда блок питания закреплён можно приступать к подсоединению проводов к основным комплектующим компьютера. Очередность подключения выглядит так:

  1. Изначально подключается самый крупный кабель на 20-24 контактов. Найдите самый крупный разъём (чаще всего он белого цвета) на материнской плате для подключения данного провода. Если количество контактов подходит, то он будет установлен без особых проблем.

Теперь подключайте провод для питания центрального процессора. Он имеет 4 или 8 контактов (зависит от модели блока питания). Очень схож с кабелем для подключения к видеокарте, поэтому чтобы не ошибиться желательно изучить документацию к материнке и БП. Разъём для подключения расположен либо возле самого крупного разъёма для питания, либо рядом с процессорным сокетом.

Аналогично со 2-м шагом выполните подключение к видеокарте.
Чтобы компьютер при включении начинал загружать операционную систему необходимо подключить к БП и жёсткие диски при помощи SATA-кабеля. Он имеет красный цвет (штекеры черные) и сильно отличается от остальных кабелей. Разъём, куда нужно вставить этот кабель, находится на жёстком диске, в нижней части. Старые жёсткие диски питаются от Molex-кабелей.

Если есть необходимость, то также можно запитать и дисковод, подключив к нему нужный кабель (кабели). После подключения всех проводов попробуйте включить компьютер при помощи кнопки на передней панели. Если только собираете ПК, то перед этим не забудьте подсоединить саму переднюю панель.

Подробнее: Как подключить переднюю панель к материнской карте

Подключить блок питания не слишком сложно, но этот процесс требует аккуратности и терпения. Не забывайте о том, что блок питания необходимо выбирать заранее, подстраиваясь под требования материнской платы, чтобы обеспечить максимальную производительность.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Как подключить кнопку питания на платах разных марок

Asus

  • На платах Asus с 10-штырьковым разъемом передней панели контакты PWR BTN находятся посередине (pin 5 и 6).
  • На платах с 20-контактным разъемом они расположены на 11 и 13 пинах.

AsRock

Разные модели материнок AsRock имеют разное расположение контактов Power switch. Например:

  • На 10-пиновом разъеме: pin 5 и 6 или pin 6 и 8.
  • На 20-пиновом разъеме: pin 6 и 8.

У Gigabyte разъемы фронтальной панели чаще всего имеют 20 контактов. На Power switch приходится pin 6 и 8.

Biostar

Материнские платы Biostar не слишком распространены в нашей стране, но чаще встречаются модели со следующим расположением пинов PWRSW:

  • На 16- и 24-штырьковых разъемах – 14 и 16 pin или 15 и 16 pin, если отсчет контактов ведется по горизонтальным рядам.
  • На 10-штырьковом разъеме – 6 и 8 pin.

На платах MSI разъем f_panel имеет 10 контактов, пины Power switch обозначены порядковыми номерами 6 и 8.

Fujitsu Siemens

На 30-контактной фронт-панели Fujitsu Siemens пины Power On/Of занимают 25 и 26 место

Обратите внимание, отсчет контактов на этой плате ведется справа налево

Foxconn

  • На 20-штырьковой контактной группе материнских плат Foxconn на Power switch приходятся контакты 6 и 8.
  • На 10-штырьковой группе – также 6 и 8.

На продуктах марки Epox с 20-контактным разъемом передней панели кнопка Power подключается через пины 11 и 13.

Intel

Еще одна экзотическая марка материнских плат – Intel, выпускается с 10- и 12-контактными группами f_panel. Кнопка включения заведена на пины 6 и 8.

Lenovo

  • На моделях материнских плат Lenovo с 14-пиновым разъемом передней панели кнопка включения подключается к контактам 9 и 11.
  • На моделях с 10-ю контактами для Power switch отведены пины 6 и 8.

Здесь собраны только самые распространенные варианты подключения кнопки Power к материнским платам стационарных компьютеров. Если вам не подошел ни один из них, «скормите» поисковой системе запрос: «модель_вашей_платы front panel connection» и смотрите найденные картинки. Скорее всего, ответ найдется очень быстро.

А как быть если старого адаптера нет?

Тогда обращаем внимание на корпус самого устройства для которого хотим приобрести адаптер питания. Рядом с гнездом для подключения адаптера уважающий себя и покупателей производитель также обозначит необходимые параметры в виде уже знакомой вам символики, указывающей нужные напряжение , ток, и полярность

Иногда эти параметры указываются  в инструкции или написаны на специальной бирке наклеенной на корпус устройства.

Если ничего из этого нет, то действуем следующим образом:

  • Узнаём нужное напряжение — для этого нужно посчитать  сколько батареек вставляется в устройство и рассчитать их суммарное напряжение. Напряжение одной батарейки обычно 1,5 вольта за исключением некоторых видов. Уточняйте на используемых батарейках.
  • Узнаём нужный ток —его конечно можно измерить, но особой необходимости в этом нету. В устройствах питаемых от батареек  будет достаточно  адаптера способного выдать ток 1000 mA (1 А) и даже меньше.
  • Полярность — желательно убедится методом прозвонки, но как уже писалось, чаще примерно в 90% используется такая распайка — «плюс» внутри «минус» снаружи.
  • Разъём подбирается «примеркой».

Подключение блока питания к материнской плате компьютера

Подключение блока питания к материнской плате — данный блок предназначен для обеспечения всех установленных в компьютере устройств питающим их напряжением. На выходе блока питания имеется пять кабелей под разные напряжения и с разным количеством контактов. По внешнему виду они различаются относительно друг друга, в связи с этим нужно внимательно смотреть, чтобы подключение выполнялось к соответствующим разъемам.

Во всех подробностях о контактных разъемах

Компьютерный блок питания стандартного типа выполнен с пятью выходными контактными проводами на различные напряжения. Теперь по пунктам о каждом коннекторе:

Чтобы гарантировать корректную работу компьютера, первым делом нужно подключить хотя бы первые по списку три разъема.

В случае, если у вас еще нет источника питания для ПК, то тогда перед покупкой данного устройства нужно выяснить его характеристики. Из технической информации вы узнаете, сможет ли он обеспечить необходимой мощностью вашу систему. Чтобы правильно в этом сориентироваться, следует выяснить сколько потребляет электроэнергии основные компоненты компьютера.

К таким энергоемким устройствам относятся: центральный процессор, графический адаптер, дисковод. После определения количества потребляемой мощности этими компонентами, сравните с мощностью блока питания, которую он может гарантировать на выходе. Кроме этого, чтобы выполнить подключение блока питания к материнской плате вам еще нужно будет определиться с размерами БП относительно материнской платы. А вот здесь: Подключение передней панели к материнской плате

Исходя из вот такой классификации, можно выбрать то, что вам наиболее подойдет: это размеры материнской платы. ATX — стандартный форм-фактор — полноразмерная материнская плата, mATX — компактная мат. плата, в основном используется в маленьких корпусах, ITX — совершенно небольшая, применяется, как правило, в неттопах и моноблок-компьютерах.

Шаг 1: Установка БП

В первую очередь вам следует зафиксировать источник питания с помощью четырех винтов в специальном шасси системного блока. Последовательность монтажа следующая:

1. Если вы делаете апгрейд, то сначала необходимо обесточить компьютер от сетевого напряжения, снять боковую стенку корпуса, открутить 4 крепежных винта. После этого снимите старый БП. Заодно уже желательно убрать в корпусе все скопившуюся там пыль.
2. Во всех конструкциях современных системных блоков предусмотрено штатное пространство для установки в них устройства питания. Вот там и нужно закрепить его. При выполнении монтажа ориентируетесь на то, чтобы вентилятор блока питания был расположен лопастями крыльчатки к вентиляционным отверстиям в корпусе.


Вентиляционный проем для системы охлаждения


Крепить устройство в корпусе нужно с внешней стороны четырьмя винтами

Шаг 2: Подключение блока питания к материнской плате

После того, как компонент был установлен и закреплен, можно начинать подключение разъемов к основным узлам компьютера. При этом желательно соблюдать последовательность действий:

1. Первоначально следует соединить самый большой двадцати-пиновый либо 24-х контактный коннектор. В свою очередь материнская плата имеет соответствующую этому коннектору розетку. Как правило, она выполнена из пластика белого цвета, затем нажмите двумя пальцами на фиксатор и вставьте разъем в гнездо.

2. На следующем шаге нужно подключить провода для подачи питания на центральный процессор. Этот разъем может содержать четыре либо восемь контактов, исходя от типа блока питания. Этот контактный соединитель в некоторой степени похож на кабель, который идет на графический адаптер. Ввиду этого, чтобы не сделать неправильного подключения, лучше будет посмотреть инструкции к «материнке» и БП. Гнездо для подключения процессора находится на системной плате в непосредственной близости от него.

3. Выполнение подключения GPU, принципиального отличия от предыдущей операции не имеет, все то же самое.
4. Одним из самых важных компонентов в компьютере является винчестер, который также необходимо подключить к источнику питания. Его соединение осуществляется с использованием двух SATA-кабелей, один идет на питание харда, другой интерфейс-кабель.

5. В случае наличия дисковода, то на него также следует подать питание и провод управления. По завершению установки всех проводов, можно включить системный блок кнопкой на фронтальной панели.

Как подключить питания к материнской плате

Классификация по типу

Классификация противопожарных приборов реагирования включает четыре основных типа:

  • Тепловые. Реагирует в случае перепада температуры. Различают пороговые и интегральные извещатели. В первом случае в механизме задано пороговое значение (около 70 градусов), при котором регистрируется уведомление о появлении очага пламени. Во втором — реагирует на резкое повышение температуры в помещении.
  • Дымовые. В конструкции оборудования находится инфракрасный излучатель. Срабатывает при попадании в спектр частиц. Недостаток — может сформировать сигнал при большом количестве пыли или пара.
  • Датчик пламени. Основан на определении спектра оптических волн, которые свойственны наличию тлеющего очага или открытого пожара. Определение факта возгорания происходит на начальном этапе, когда отсутствуют явные факторы — дым и тепло.
  • Комбинированные. Базируется на нескольких способах определения появления очага пламени. Часто сочетает в себе тепловые и дымовые модели.

Передняя панель

Область расположения кнопок включения (power) и перезагрузки (reset), а также индикаторов питания, активности диска, сна и некоторых других на системном блоке называется передней панелью – front panel. На материнской плате ей соответствует контактная группа f_panel.

F_panel может выглядеть как на фото, где каждый контакт окрашен определенным цветом, а может быть однотонной. Количество и расположение штырьков на ней тоже неодинаково, поэтому схема подключения передней панели для материнских плат, например, Asus, не подойдет к платам Gigabyte и наоборот.

На некоторых моделях материнок контакты передней панели подписаны, что очень облегчает процесс сборки системного блока.

Но чаще всего они просто отмечены порядковыми номерами, как на первой фотографии. В таком случае без инструкции не обойтись.

Электрические свойства светодиода

Вольтамперная характеристика светодиода — это крутая линия. То есть, если напряжение увеличится хотя бы немного, то ток резко возрастет, это повлечет за собой перегрев светодиода с последующим его перегоранием. Чтобы этого избежать, необходимо включить в цепь ограничительный резистор.

Но важно не забывать о максимально допустимом обратном напряжении светодиодов в 20 В. И в случае его подключения в сеть с обратной полярностью он получит амплитудное напряжение в 315 вольт, то есть в 1,41 раза больше, чем действующее

Дело в том, что ток в сети на 220 вольт переменный, и он изначально пойдет в одну сторону, а затем обратно.

Для того чтобы не дать току двигаться в противоположном направлении, схема включения светодиода должна быть следующей: в цепь включается диод. Он не пропустит обратное напряжение. При этом подключение обязательно должно быть параллельным.

Еще одна схема включения светодиода в сеть 220 вольт заключается в установке двух светодиодов встречно-параллельно.

Что касается питания от сети с гасящим резистором, то это не самый лучший вариант. Потому что резистор будет выделять сильную мощность. К примеру, если использовать резистор 24 кОм, то мощность рассеивания составит примерно 3 Вт. При включении последовательно диода мощность снизится вдвое. Обратное напряжение на диоде должно равняться 400 В. Когда включаются два встречных светодиода, можно поставить два двухваттных резистора. Их сопротивление должно быть в два раза меньше. Это возможно, когда в одном корпусе два кристалла разных цветов. Обычно один кристалл красный, другой зелёный.

В том случае, когда используется резистор 200 кОм, наличие защитного диода не требуется, так как ток на обратном ходу маленький и не будет вызывать разрушение кристалла. Эта схема включения светодиодов в сеть имеет один минус — маленькая яркость лампочки. Она может применяться, например, для подсветки комнатного выключателя.

Из-за того, что ток в сети переменный, это позволяет избежать лишних трат электричества на нагрев воздуха с помощью ограничительного резистора. С этой задачей справляется конденсатор. Ведь он пропускает переменный ток и при этом не нагревается.

Важно помнить, что через конденсатор должны проходить оба полупериода сети, для того чтобы он смог пропускать переменный ток. А так как светодиод проводит ток только в одну сторону, то необходимо поставить обычный диод (либо еще дополнительный светодиод) встречно-параллельно светодиоду

Тогда он и будет пропускать второй полупериод.

Когда схема включения светодиода в сеть 220 вольт будет отключена, на конденсаторе останется напряжение. Иногда даже полное амплитудное в 315 В. Это грозит ударом тока. Чтобы этого избежать, нужно предусмотреть помимо конденсатора еще и разрядный резистор большого номинала, который в случае отсоединения от сети моментально разрядит конденсатор. Через этот резистор, при нормальной его работе, течет незначительный ток, не нагревающий его.

Для защиты от импульсного зарядного тока и в качестве предохранителя ставим низкоомный резистор. Конденсатор должен быть специальный, который рассчитан на цепь с переменным током не меньше 250 В, либо на 400 В.

Схема последовательного включения светодиодов предполагает установку лампочки из нескольких светодиодов, включенных последовательно. Для этого примера достаточно одного встречного диода.

Так как падение напряжения тока на резисторе будет меньше, то от источника питания нужно отнять суммарное падение напряжения на светодиодах.

Необходимо, чтобы устанавливаемый диод был рассчитан на ток, аналогичный току, проходящему через светодиоды, а обратное напряжение должно быть равно сумме напряжений на светодиодах. Лучше всего использовать чётное количество светодиодов и подключать их встречно-параллельно.

В одной цепочке может быть больше десяти светодиодов. Чтобы рассчитать конденсатор, нужно отнять от амплитудного напряжения сети 315 В сумму падения напряжения светодиодов. В результате узнаем число падения напряжения на конденсаторе.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Почему нужен стабилизированный блок питания

Ну вот, теперь пришло время вернуться к истории с которой я и начал.

Итак почему же газовая колонка не желала работать от внешнего блока питания, хотя и напряжение и ток были достаточными?

Всё дело в том, что тот мужчина использовал не стабилизированный блок питания, а блок управления газовой колонки не смог с эти мирится и отказывался работать.

Есть некоторые виды приборов которые требуют хорошего, стабилизированного напряжения. К таким приборам относятся кстати  и тонометры и часто в аптеках где их продают, продают и отдельно адаптеры к ним, полностью соответствующие требованиям

Но всё равно обращайте внимание на напряжение, в разных моделях тонометров оно может отличатся

Почему некоторые приборы требуют стабилизированного напряжения?

Чтобы не вдаваться в электротехнические подробности, объясню просто, стабилизированные источники питания на выходе имеют более качественное напряжение.

Да, да напряжение тоже может быть качественным и не  очень качественным.

На фото выше вы видите универсальный адаптер питания, его универсальность в том, что он имеет в своём арсенале комплект штекеров различных размеров, возможность менять полярность и изменяемый диапазон напряжений от 1,5 до 12 вольт

Его выходной ток небольшой 300mA, но обратите внимание, на коробке написано, что это стабилизированный блок питания. То есть тот, который выдаёт более качественное напряжение

Это не значит, что не стабилизированные блоки питания ни на что не пригодны, нет это не так, просто есть устройства более требовательные к качеству напряжения питания. Как правило это высокотехнологичные устройства  имеющие в своём составе микроконтроллер.

А что касается газовой колонки, так она вообще рассчитана на питание от батареек, источника чистейшего постоянного тока. А потому в своих электрических цепях не имеет никакого стабилизатора и это значит, что при переходе на питание от сети нуждается в качественном стабилизированном напряжении.

Надеюсь эта статья будет кому то полезной, пожалуйста оставляйте ваши отзывы, дополнения задавайте вопросы, всё это можно сделать ниже, в разделе комментарии. И конечно нажимайте на кнопочки соц сетей.

Для меня важен Ваш отклик!

Подключение кулера к БП или батарейке

Для подключения к блоку питания используйте штатные разъёмы, если же нужно изменить число оборотов (скорость) — нужно просто уменьшить подаваемое на кулер напряжение, причём делается это очень просто — переставлением проводков на гнезде:

Так можно подключить любой вентилятор и чем меньше напряжение — тем меньше скорость, соответственно тише его работа. Если компьютер не особо греется, но очень шумит — можете воспользоваться таким методом.

Для запитки его от батарей или аккумуляторов просто подайте плюс на красный, а минус на чёрный провод кулера. Вращаться он начинает уже от 3-х вольт, максимум скорости будет где-то на 15-ти. Больше напряжение увеличивать нельзя — сгорят обмотки мотора от перегрева. Потребляемый ток будет примерно 50-100 миллиампер.
