Металлические опоры ЛЭП служат основой для прокладки воздушных линий электропередачи любой протяжённости и напряжения. Эти конструкции удерживают провода и грозозащитные тросы на безопасной высоте от земли, обеспечивая устойчивость линии к ветровым и гололёдным нагрузкам, перепадам температур и другим климатическим воздействиям. От правильного подбора опор зависит не только надёжность энергоснабжения, но и срок службы всей линии, который для стальных конструкций может достигать нескольких десятилетий.
Производство таких изделий регламентируется государственными стандартами и типовыми проектами, которые определяют геометрию, материал и способ соединения элементов. В каталогах производителей можно найти Опоры ЛЭП для напряжения от 35 до 750 кВ, различающиеся конструктивным исполнением, назначением и способом крепления проводов. Такой широкий диапазон позволяет подобрать конструкцию под конкретные условия трассы, будь то равнинная местность, лесной массив или пересечение с автомобильной дорогой.
Назначение и классификация опор линий электропередачи

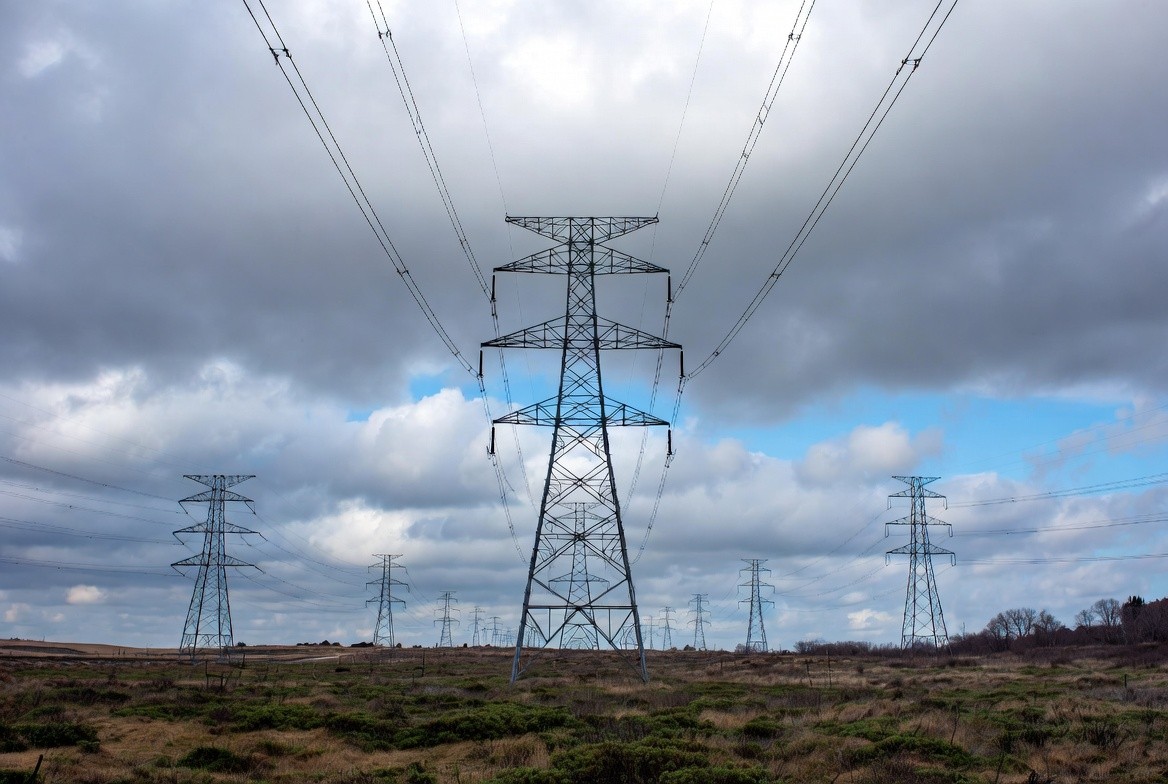

По функциональному назначению опоры делятся на промежуточные, анкерные, угловые и концевые. Промежуточные конструкции устанавливаются на прямых участках трассы и составляют большинство опор в линии, поскольку не испытывают значительных продольных нагрузок от натяжения проводов. Анкерные опоры воспринимают полное тяжение проводов в обе стороны и устанавливаются через определённые интервалы для ограничения аварийного развития обрыва.
Угловые опоры монтируются в местах изменения направления трассы и рассчитываются с учётом угла поворота линии. Концевые конструкции завершают линию электропередачи и принимают одностороннее натяжение проводов, поэтому их фундамент и узлы крепления усиливаются относительно типовых промежуточных решений.

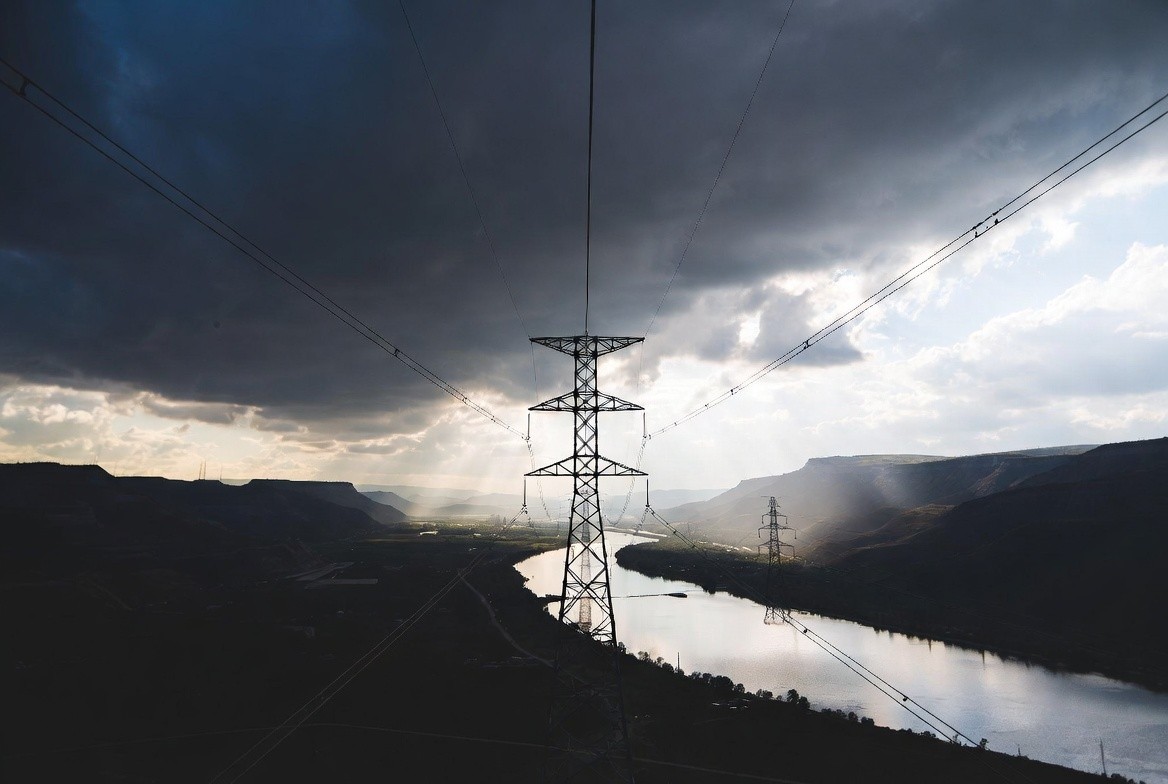

Классификация также учитывает количество цепей: опоры бывают одноцепными и двухцепными, что влияет на габариты траверс и общую массу металлоконструкции. Для линий сверхвысокого напряжения нередко применяются специальные переходные опоры увеличенной высоты, предназначенные для пересечения рек, ущелий и других естественных препятствий.
Конструктивные особенности и материалы изготовления

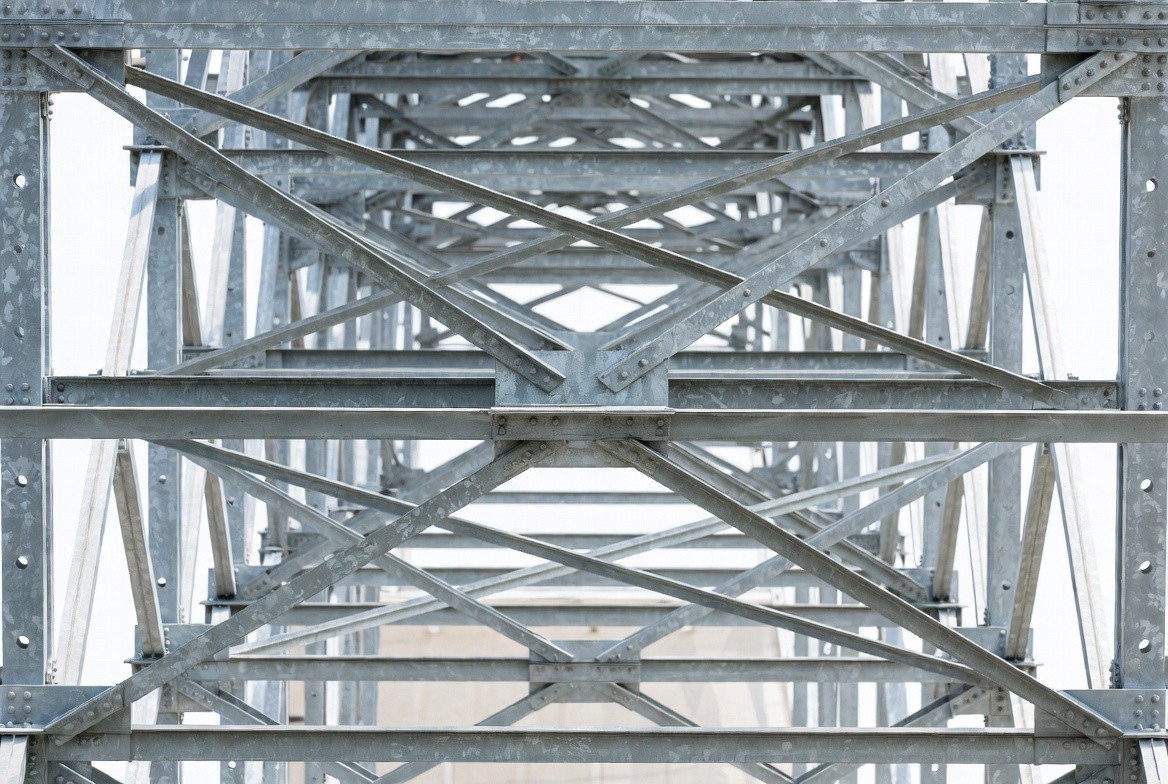

Стальные опоры собираются из прокатного профиля — уголков, швеллеров, труб — соединённых сваркой или болтовыми узлами в решётчатую пространственную конструкцию. Такая схема обеспечивает высокую жёсткость при относительно небольшом расходе металла по сравнению со сплошностенчатыми конструкциями. Отдельные секции опоры изготавливаются на заводе и доставляются на монтажную площадку в разобранном виде для последующей сборки.
Защита металла от коррозии выполняется преимущественно методом горячего цинкования, которое создаёт плотный слой, устойчивый к атмосферным воздействиям на протяжении многих лет эксплуатации. Реже применяется окраска специальными составами, рассчитанными на работу в условиях перепадов температуры и повышенной влажности.
Соблюдение системы менеджмента качества на производстве позволяет контролировать точность геометрических размеров, качество сварных швов и толщину защитного покрытия на каждом этапе изготовления. Это особенно важно для решётчатых конструкций, где отклонение размеров даже одного элемента способно нарушить сборку всей опоры на месте монтажа.
Преимущества стальных конструкций перед другими типами опор
По сравнению с железобетонными и деревянными аналогами металлические конструкции обладают рядом характерных особенностей, которые определяют их широкое применение на линиях среднего и высокого напряжения:
- меньшая масса при сопоставимой несущей способности, что упрощает транспортировку и монтаж в труднодоступной местности;
- возможность изготовления опор большой высоты для переходов через водные преграды и другие протяжённые препятствия;
- ремонтопригодность — повреждённый элемент решётчатой конструкции можно заменить без демонтажа всей опоры;
- устойчивость к динамическим нагрузкам, включая ветровые порывы и вибрацию от гололёдных отложений на проводах.
При этом стальные конструкции требуют регулярного контроля состояния антикоррозионного покрытия и болтовых соединений, особенно в регионах с агрессивной атмосферой или высокой влажностью. Периодический осмотр и своевременное обслуживание позволяют продлить срок службы линии без существенных затрат на капитальный ремонт.
Критерии выбора опор для проектирования линии
При подборе конструкции проектировщики учитывают класс напряжения линии, климатический район по гололёду и ветровым нагрузкам, а также характер трассы — количество углов поворота, пересечения с инженерными коммуникациями и рельеф местности. От этих параметров зависит выбор типа опоры, материал профиля и способ крепления к фундаменту.
Немаловажную роль играет и экономическая составляющая проекта: применение унифицированных типовых решений снижает затраты на проектирование и ускоряет процесс согласования технической документации. Наличие у производителя готовых чертежей и расчётов габаритных размеров позволяет заказчику быстрее определиться с выбором конкретной модели опоры под условия конкретного объекта.
Металлические опоры остаются одним из наиболее универсальных решений для строительства воздушных линий электропередачи благодаря сочетанию прочности, ремонтопригодности и широкого выбора типовых конструкций под разные условия эксплуатации. Грамотный подбор конструкции на этапе проектирования напрямую влияет на надёжность энергоснабжения и снижает вероятность внеплановых отключений линии в будущем.
