Подключение стиральной машины к электросети: схема подключения к электросети, типовые ошибки подключения

Подключение стиральной машины без заземления

При отсутствии квартирного заземления, крайне не желательно соединять заземляющий провод с рабочим нулевым проводом. Большинство российских квартир не имеют отдельного заземления, поэтому в этом случае произвести подключение можно через УЗО или дифавтомат.

Совет: Во избежание пощипывания электрическим током, и ложных срабатываний УЗО, желательно отсоединить заземление конденсаторов сетевого фильтра, заземление находится рядом с вводом питающего кабеля, внутри корпуса машины. Фильтр предназначен для защиты от асинхронных частотных помех, при их появлении может повредиться изоляция, что происходит крайне редко 1 случай на миллион, а получить удар электротоком – реально.

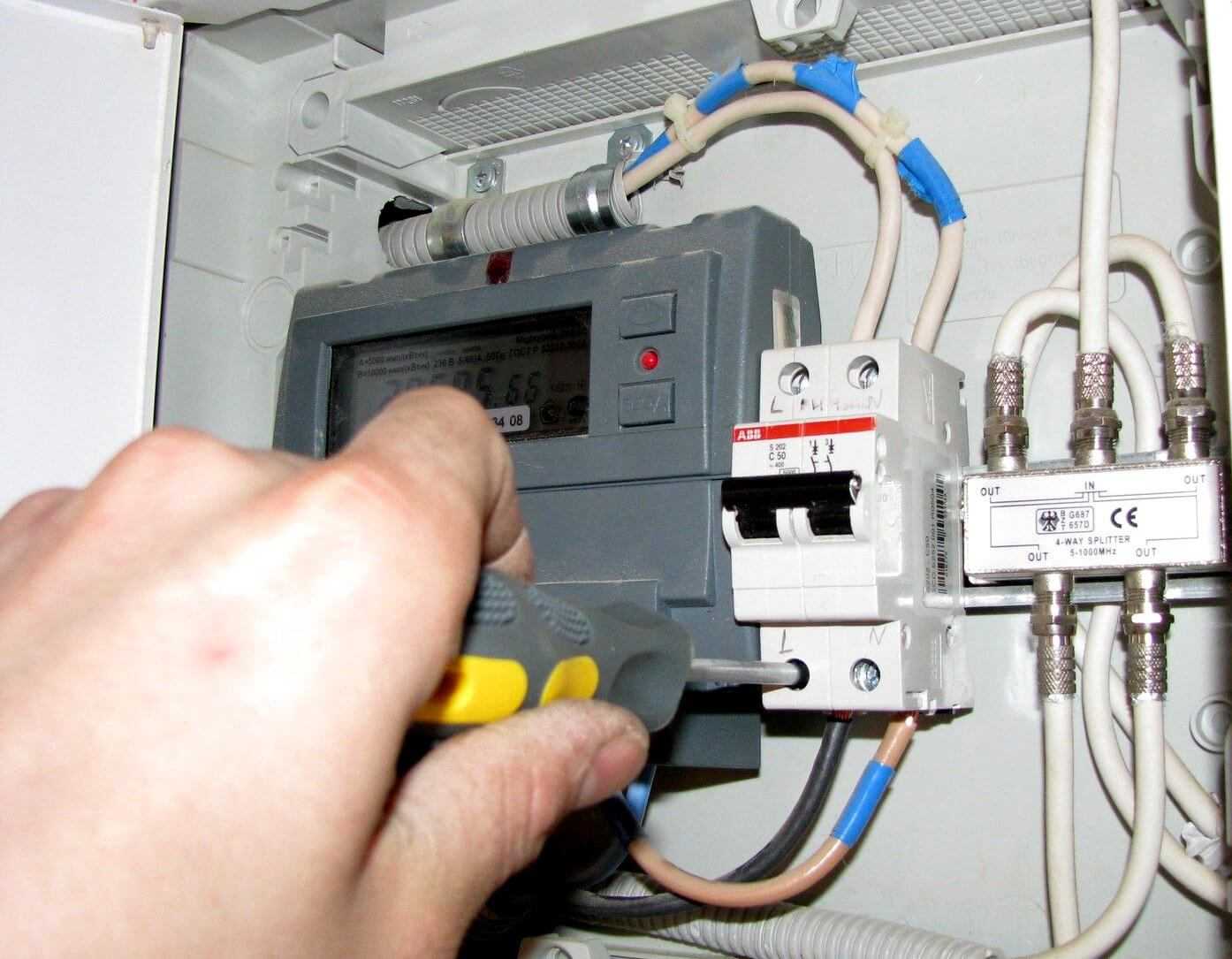

Важно: Необходимо помнить, что желая обезопасить себя самостоятельным подключением защитного заземления к электрощиту, не оборудованному специальной защитной шиной заземления, расположенному на этаже в подъезде, может произойти отгорание нулевого провода. Это чрезвычайно опасно, может произойти поражение людей электрическим током

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

  1. По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.

  2. Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
  3. Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Найдем метод однозначно понять, где находится статор? Отыщите экземпляр бытовой техники целиком, по толщине проводов многое скажете. Подключение двигателя от стиральной машины ведется толстой жилой. Сенсоры подключают тонкими. Вторым признаком назовем отношение к реле, управляющему направлением движения вала. Проследите трассу следования проводки. По цвету кембрика (оплетки) попробуйте угадать. Если соответствующий тон заходит в статор, это обмотка

Обратите внимание, цвета проводов ответной и прямой частей коннектора не совпадают. Почему? Полагаем, вопрос останется без ответа

Рекомендуем отыскать термопредохранитель, при наличии. Продолговатый корпус упрятан в кембрик, а боковые контакты торчат наружу. Бывают иные конструкции, при помощи тестера легко найти соответствующие пины коннектора. Решится часть проблем. Помните, что обязательны шесть контактов:

  1. По два обмоткам статора, щеток.
  2. Две штуки тахометру (датчику Холла три штуки).

Термопредохранитель считается опцией, стоит в большинстве стиральных машин. Разберитесь по возможности точнее с раскладкой, потому что подавать 230 вольт на датчик оборотов не будет лучшей идеей.

Варианты монтажа

Производители бытовой техники для дома имеют в своей линейке несколько типов машинок для сушки белья: вытяжные, конденсационные и с тепловым насосом. Подключение сушильной машины каждого из видов имеет свои особенности, что вызвано принципом работы машинок. К примеру, вытяжные модели производят сушку за счет отвода воздуха с влагой в вентиляционную систему. Конденсационные изделия работают следующим образом: нагретый воздух поступает в камеру с бельем, собирает влагу и проходит через установленный теплообменник. После этого влага оседает в специальном лотке, который нужно после каждого включения опустошать. Что касается машинок с тепловым насосом, они, по сути, работают по аналогии с предыдущим вариантом. Отличие лишь в том, что влажный воздух проходит не через теплообменник, а через испаритель.

В частных домах и квартирах чаще всего производят установку вытяжных сушильных машин, которые нужно подключить к вентиляции и электричеству. Если же нет возможности вывести воздуховод, рекомендуется производить подключение конденсационной модели, у которой отводы воды производиться либо в лоток, либо в канализацию. Рассмотрим два существующих варианта монтажа: к вентиляции и к канализации, но сначала поговорим о том, как можно установить сушильную машину в комнате.

Функциональность данных устройств Вы можете увидеть на наглядном видео примере:

Обзор техники Bosch

https://youtube.com/watch?v=m9QcebAe1eI

Типы сушильных машин

Выделяют три типа сушильных машинок, которые люди используют чаще всего.

Конденсационные

Из названия техники становится понятно, что при просушке влажного белья применяется процесс конденсации жидкости. Процесс просушивания начинается с прогревания воздуха до высоких температур, благодаря чему ткань избавляется от влаги. Затем белье охлаждается и перемещается в нижнюю часть конструкции, где расположен нагревательный элемент. Процедура повторяется несколько раз. За это время жидкость, образовавшаяся в результате конденсации, перемещается в специальный бак.

Среди достоинств конденсационных аппаратов выделяют то, что не нужно проводить дополнительную работу по установке системы для отвода воздуха. Поэтому такие модели можно устанавливать в любых помещениях.

Вытяжные

Вытяжные сушильные аппараты используются реже, так как они считаются устаревшими. Главным плюсом этих моделей является простота их конструкции и надежность. Принцип работы вытяжных изделий заключается в том, что лишняя влага вытягивается в специальное вентиляционное отверстие. Поэтому перед установкой сушилки надо обустроить качественный воздуховод. Однако некоторые люди устанавливают технику без него, что приводит к повышению влажности в помещении и появлению плесени с грибком на поверхности стенок.

Людям, которые проживают на даче или в частном доме, следует устанавливать конструкцию на улице.

С тепловым насосом

Многие производители пытаются усовершенствовать сушильные аппараты, чтобы они лучше просушивали вещи. Поэтому некоторые модели оснащаются специальным тепловым насосом, благодаря которому просушка становится более качественной.

Тепловые насосы устанавливают внутрь сушилок для нагнетания сухого воздуха, чтобы он лучше поступал внутрь камеры устройства. Затем воздух проникает в испаритель, где охлаждается при помощи специального хладоэлемента. В результате с поверхности ткани собирается влага, благодаря чему вещи высушиваются.

Миф 9. Сушка портит вещи из деликатных тканей

У новых моделей Candy сушка реализована благодаря тепловому насосу, то есть используется более низкая температура, чем в конденсационных машинах. Это, в свою очередь, не изнашивает вещи, как уже было сказано. Также не будем забывать о специальных режимах сушки, например, режиме для шерсти — они разработаны именно для деликатных тканей.

Кроме того, современные стирально-сушильные устройства оснащаются режимом пара, который не только экономит электричество, но и помогает бережно отстирывать деликатные ткани: паровая обработка напоминает по своему действию кипячение, но цветные волокна сохраняют цвет. Кстати, пар еще неплохо дезинфицирует одежду, что очень актуально для детских вещей или вещей аллергиков.

Этапы работы

Подключение сушильной машины необходимо проводить только после полного завершения установки – аппарат должен быть прочно закреплен в случае вертикального монтажа, надежно стоять на ножках при линейном расположении

Это особенно важно, если подключается сушилка с барабаном – вибрация может привести к отсоединению трубок и шлангов. В зависимости от выбранной модели подключение проводится в три этапа

Подключение к вентиляции

Перед подключением сушилки следует убедиться, что длина шланга соответствует расстоянию от места установки агрегата до выводного отверстия в стене. В случае использования гофрированной трубы, она не должна быть в натянутом состоянии.

Процесс подключения.

  • С помощью хомута закрепить на вентиляционном отверстии сушилки гибкий шланг для отвода воздуха – в большинстве моделей он входит в комплект и имеет стандартную длину. Затягивать хомут удобнее отверткой, а в конце до упора зажать его плоскогубцами, чтобы при натягивании шланга он не слетал.
  • Второй конец шланга соединить с отводной трубой воздуховода и также зафиксировать место крепления хомутом. Шланг необходимо прокладывать или натягивать так, чтобы не было перегибов и складок.

При установке сушильных машин с мощными вентиляторами принудительного выброса воздуха, отводной шланг можно вывести в форточку или окно, если нет возможности подключения к специальной вентиляционной шахте.

Монтаж сливного шланга

Процесс монтажа сливного шланга сушильной установки схож с подключением стиральной машины – один конец шланга уже надежно закреплен производителем в корпусе агрегата, второй же конец просто соединяется с канализационной системой. Для сушилки желательно встраивать в пластиковую сливную трубу отдельный тройник – это исключит возможные протечки в месте соединения. Нужно проконтролировать, чтобы диаметр отводной трубки тройника совпадал с диаметром шланга.

В некоторых современных моделях производители предоставляют владельцу выбор – использовать встроенный пластиковый контейнер для сбора жидкости или подключать установку к городской канализации. Первый вариант более мобилен и не требует проведения никаких работ, однако если есть возможность, лучше вывести шланг в сливную трубу – это продлит срок эксплуатации сушильной машинки. Так, постоянное излишнее нахождение жидкости внутри конструкции хоть и в небольшой степени, но все же негативно сказывается на электротехнических устройствах, металлических и резиновых элементах.

Подключение к электросети

Сушильная машина – это крупная бытовая техника, поэтому для ее подключения рекомендуется выводить от распределительной коробки отдельную линию.

Все современные модели сушек имеют сложную электротехническую начинку – компьютерные схемы и платы, на которых пагубно сказываются резкие скачки напряжения. Поэтому также желательно установить отдельный автоматический выключатель. При монтаже в кухне или ванной, нужно правильно предусмотреть расположение розетки – чтобы на нее впоследствии не попадала вода.

О том, как подключить сушильную машину в ванной комнате, смотрите далее.

Подсоединение к коммуникациям

Когда Вы закончите с установкой сушильной машины в колонну, нужно будет перейти к ее подключению к вентиляции либо канализации, в зависимости от того, какой тип устройства Вы выбрали.

Вентиляция

Что касается вентиляции, здесь все просто. С одной из сторон корпуса находится вентиляционное отверстие, к которому нужно подключить гибкий воздуховод. Крепление осуществляется специальным хомутом, идущим в комплекте. Второй конец гофры нужно вывести либо в систему центральной вентиляции, либо в форточку, если такой системы нет

Обращаем Ваше внимание на то, что перегибать гофру на 90о не рекомендуется, т.к. в этом случае вытяжка будет работать на порядок хуже

Старайтесь вывести воздуховод с минимальными изгибами и поворотами.

Еще один важный нюанс, который Вы должны запомнить – если подключение сушильной машины будет осуществляться в комнате с повышенной температурой, не стоит выводить гибкий воздуховод через верх, т.к. в этом случае будет собираться конденсат и препятствовать выводу воздуха, как показано на картинке. В этом случае необходимо продумать другой вариант, к примеру, сделать отверстие в стене напротив вывода из машинки, чтобы участок был горизонтальным.

Канализация

Если Вы купили конденсационный тип сушильной машины, можно сливать после каждой сушки лоток с водой, а можно облегчить себе жизнь и подключить технику к канализации. Для последнего варианта монтажа предусмотрено специальное сливное отверстие, которое соединяется с канализацией обычным шлангом. Подсоединение в этом случае аналогично подключению стиральной машинки – необходимо всего лишь вывести шланг либо сразу в слив, либо временно в раковину/унитаз.

Электричество

Ну и последняя из коммуникаций – домашняя электросеть. Для подключения сушильной машины к сети своими руками можно вывести отдельную линию от распределительно коробки, а можно использовать розетку. Последний вариант электромонтажа более логично использовать, т.к. мощность техники для дома обычно не превышает 2,5 кВт. Единственный нюанс, который Вам необходимо учитывать – розетка обязательно должна быть с заземлением. Помимо этого электрическую сеть, которая обслуживает сушилку, необходимо защитить УЗО и автоматическим выключателем, чтобы обезопасить сеть от перегрузки и утечек тока. Как правило, в распределительном щитке достаточно подключить УЗО на 16А и такой же автомат.

Обращаем Ваше внимание на то, что выполнять подключение в одной двойной розетке и стиральной и сушильной машины не следует. При одновременной работе обеих устройств может возникнуть перегрузка розетки и ее плавление, что повлечет за собой короткое замыкание!. Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками

Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?

Вот и вся инструкция по которой выполняется установка сушильной машины и подключение своими руками. Рекомендуем использовать способ монтажа – в колонну над стиралкой, чтобы попросту не тратить квадратные метры комнаты! Как Вы видите, сложностей в монтаже нет, поэтому все можно сделать самому. В то же время стоимость вызова мастера колеблется от 1500 до 4000 рублей, в зависимости от сложности работ. Так зачем платить такую цену, если все можно сделать самостоятельно?

Похожие материалы:

  • Как сделать свет на балконе
  • Как выбрать вытяжку для кухни
  • Как бороться с низким напряжением в сети

Оптимальное расположение стиральной и сушильной машин

На то, как устанавливать сушилку, влияет масса факторов. В каждом конкретном случае есть свои нюансы. Поэтому единого решения данной задачи для всех ситуаций не существует. В определенных случаях лучше установить сушилку сверху, в других – рядом со стиральной машиной.

Если есть возможность установки над стиралкой, лучше поступить именно так. Данный метод имеет несколько весомых преимуществ. Прежде всего экономится пространство помещения. Это крайне важный фактор для стандартной городской квартиры с небольшой площадью. Обычно ванные комнаты очень маленькие, что не позволяет расположить всю технику рядом на полу.

Расположение над стиральной машиной позволяет сэкономить время. После стирки достаточно просто достать вещи из стиральной машины, и сразу загрузить в сушилку. Нет необходимости в перемещении по комнате, и соответственно переноске вещей в корзине или тазе. В данном случае загрузка вещей в сушильную машину занимает всего пару минут.

Основным недостатком является необходимость использования дополнительных крепежных конструкций и деталей. Из-за этого требуется больше времени на установку. Для монтажа придется приложить некоторое усилие. Могут возникнуть сложности с подключением определенных моделей сушильных агрегатов. К примеру, конденсационную сушилку нужно будет подключить к вытяжке. Стиральная машина не всегда располагается под вентиляционной решеткой. Соответственно придется монтировать дополнительные вентиляционные каналы, чтобы подключить сушилку к вытяжке.

Сложность заключается также в будущей замене или перестановке мебели. Ввиду фиксированного положения сушилки просто так поменять мебель не получится. Может возникнуть необходимость демонтажа и последующей повторной установки сушильной машины.

Поэтому важно учесть все вышеописанные факторы, прежде чем покупать и устанавливать сушилку. Ее нужно смонтировать так, чтобы обеспечить удобство и безопасность эксплуатации, а также избежать сложностей в будущем

Бытовая техника Сушильная машина

Нюансы установки

Поговорим о том, что важно учесть при установке стиральной и сушильной машины, и что может потребоваться. Прежде всего, отметим, что оптимальным  вариантом будет установка машин одного бренда (производителя), так как по габаритам они совпадут идеально и монтажное крепление тоже хорошо подойдет

Кроме того, внешне такие машины будут смотреться более гармонично и стильно, не нарушая дизайн комнаты.

Если  сушильную машину для белья покупали намного позже стиральной, и пришлось брать агрегат другого бренда, или машины того же бренда в продаже просто нет, то выбирать сушку нужно максимально подходящую к стиральной машине и по ширине, и по глубине. Сушильная машина не должна быть больше стиралки

Важно еще и то, что устанавливать можно только сушильную машину над стиральной. Все потому, что она меньше по весу и меньше вибрирует

Самый простой способ установки потребует от вас специальное крепление. Если ставить машины вы будете в ниши, то для изготовления ниш придется заготовить: гипсокартон, металлический профиль, шпатлевку, отделочный материал, нож, шпатель, саморезы и другие инструменты и материалы.  Такой способ обычно выбирают в том случае, когда необходим капитальный ремонт в ванной комнате или в коридоре. Для выполнения работ, как правило, приглашают специалиста. Вместо ниши можно сделать шкаф для стиральной и сушильной машины.

Устанавливая стиральную и сушильную машинку для белья, учтите расположение коммуникаций. Могут потребоваться не только отдельно заземленные розетки, но и доступ к канализации.

Все будет зависеть от типа сушильной машины. Вытяжные сушилки для белья нужно подключать к вентиляции, либо выводить вентиляцию в форточку, что может создать дополнительные сложности. Конденсационные сушилки вообще не подключаются к вентиляции, в них пар конденсируется и собирается в специальном лотке,  который после каждой сушки выливают. Чтобы это не делать, конденсат выводят в канализацию, подключая шланг также как и у стиральной машины.

Ход работы

Как же закрепить сушильную машину над стиральной? Прежде всего, нужно позаботиться о том, чтобы поверхность, на которой стоит машинка, была ровной. Желательно устанавливать технику на бетонный или на кафельный, но не скользкий пол. Стиральная машинка выставляется по уровню. Только после этого можно приступать к установке сушильной машины.

Наверх стиральной машины устанавливается подставка для сушильной машины. При этом между подставкой и крышкой стиралки нужно проложить резиновые уплотнители, которые будут гасить вибрацию техники. Подставка крепится специальным болтами. После этого сушильная машина для белья ставится на подставку так, чтобы ножки машинки зашли в специальные выемки. Выемки с внешней стороны закрываются заглушками.

Итак, установить сушильную машину для белья над стиралкой можно тремя способами. Выбирайте способ в зависимости от особенностей расположения техники, от особенностей помещения и подключения к коммуникациям. Главное, чтобы установка была безопасной. Если в своих силах вы не уверены, доверьте это специалисту, который знает, все нюансы данной работы.
