Зарядное устройство для шуруповёрта: принцип работы, схемы, доработка

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Читайте так же

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь,
если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно
попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное
значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику
платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый
для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких
медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока
питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей —
тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом
корпусе.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет “привязан” проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный “–”, жёлтый “+”.

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

разобрать трансформатор;
с катушки отмотать все вторичные обмотки;
намотать 10 витков провода;
собрать трансформатор;
подсоединить к сети 220В;
замерить напряжение на вторичной обмотке;
разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и “прямых” рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

Если у вас есть шуруповерт и вы в основном используете его внутри помещения, то, думаю, вам будет интересна и полезна данная статья. Тут речь пойдет о переделке 12 вольтового шуроповерта с ni-cd аккумулятором.

Шуруповерт для дома неплохо было бы питать от розетки. Вот сегодня этим и займемся.

Возникает логичный вопрос: а есть ли смысл вообще что-то переделывать? Так что aliexpress нам в решении этой проблемы не поможет. Поэтому хочу предложить вам другой в несколько раз более выгодный вариант.

Блоки питания от компьютеров довольно мощные ребята. Так же найти такой блок питания не составит особого труда. Наверняка у вас дома валяется подобный без дела. А если нет, то можно пойти в любой ремонт компьютеров и за пару сотен рублей купить б/у-шный блок питания, ну скажем на 500 Вт.

Пусть он будет мятый, грязный, весь в пыли, но главное, чтобы он работал. На одной из стенок обычно имеется наклейка, содержащая подробную информацию по линиям питания. На данном блоке мы можем видеть следующие характеристики: 25 А на линию 12 В, а это ни много ни мало 300 Вт мощности.

Для шуруповерта хватит с запасом. Такой блок питания конечно довольно крупный, но в то же время он гораздо дешевле даже китайских блоков на меньшую мощность.

К этим клеммам нужно будет припаять провод с сечением, ну скажем 3 мм 2 . По идеи этого должно хватить для того, чтобы энергия не рассеивалось в тепло, даже на длине провода около 2 м. Берем в руки паяльник и предварительно подготовив провода (зачистив от изоляции и облудив), припаиваем к клеммам.

Не знаю, как будет у вас в шуруповёрте, лично у автора получилось загнуть ушки клемм прямо в пластмасску и получилось весьма надежно.

Подперев снизу, например, отверткой, сверлим насквозь отверстие сверлом диаметром 3 мм. Затем снимаем фаску большим сверлом. Причем снимаем так, чтобы винтик m3 с потайной головкой не торчал.

Ну и остается это дело затянуть гаечкой. Такой вариант с винтиком в разы лучше любого другого крепления.

Также, крайне желательно поставить параллельно клеммам конденсатор на 16 или 25 В и емкостью около 10000 мкФ. Купить конденсатор можно на любом радиорынке, в любом магазине радиотоваров, а также вытащить из убитого компьютерного блока. Есть способ разжиться таким конденсатором на халяву. С большой вероятностью вам его отдадут бесплатно в любом сервисе по ремонту компьютеров. Они их все равно выкидывают. Стоит только попросить. Так что действуйте.

Конденсатор будет служить энергетическим буфером пусковых токов. Это нужно для того, чтобы снизить нагрузку на блок питания. Если этого не сделать, с большой долей вероятности он (блок питания) будет уходить в защиту. Берем и припаиваем. Гаечку в этом случае автор рекомендует приклеить на суперклей. Иначе просто не сможете закрутить.

Ну и давайте в конце проверим трещалку момента затяжки на максимальном режиме, чтобы убедиться, что блок питания тянет максимальный пусковой ток в режиме шуруповерта с трещалкой.

И тут тоже все отлично. Защита не сработала. Эксперимент можно считать более чем успешным.

И напоследок, если вы берете слабый блок питания, и он уходит в защиту, но конденсатор вы уже поставили, скорее всего срабатывает защита по напряжению. И как ни странно, проблема решается дополнительной нагрузкой на линию питания 5 В. То есть берем красные и черные провода и подключаем к ним отдельную нагрузку. На форумах пишут, что 1 А будет достаточно. Для этого берем 5 Вт лампочку на 6 В или две на 3 Вт, и пусть они просто светят и нагружают линию и все будет работать замечательно.

Благодарю за внимание. До новых встреч!. https://www.youtube.com/embed/GW6k3zs2SSI

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

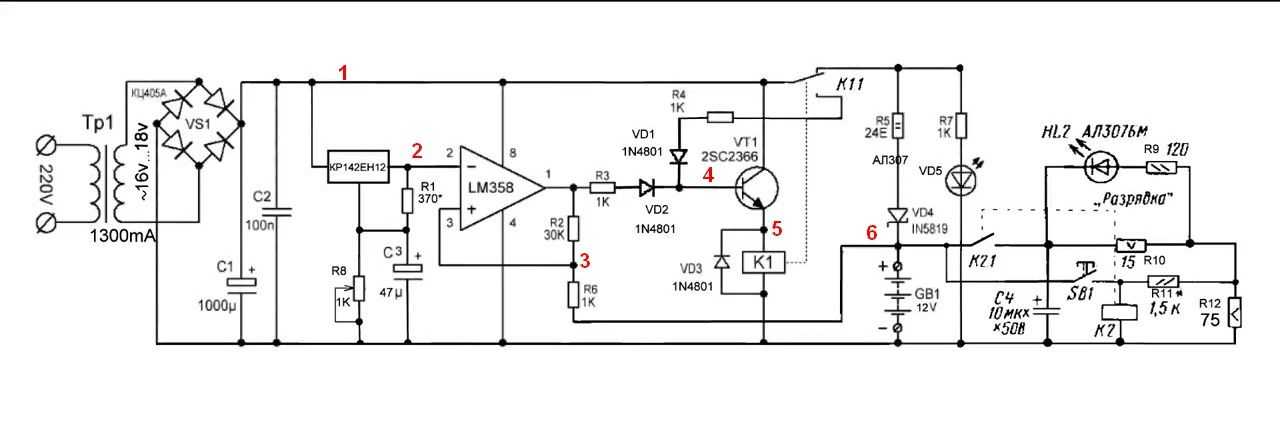

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.

Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.

Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.

Автомобильный аккумулятор

Отличным вариантом для питания шуруповерта служит автомобильный аккумулятор. Особенно в тех случаях, когда ремонт требуется в местности, лишенной электричества. Отрицательным моментом является то, что запитать инструмент от автоаккумулятора можно только на непродолжительное время, поскольку транспортное средство рискует разрядиться и не двинется с места. Для запуска шуруповерта иногда переделывают старый автомобильный аккумулятор аналогового типа. Такому устройству характерно ручное управление силой тока и выходным напряжением.

Инструкция по модернизации.

На первом этапе следует выбрать пару многожильных кабелей. Желательно, чтобы они были в обмотке разного цвета для различия, но одного сечения.
С одной стороны к проводам крепят контакты в виде «крокодилов», с другой – зачищают изоляционный слой на 3 сантиметра.
Оголенные концы загибают крючком.
Далее приступают к разбору корпуса шуруповерта.
Находят контактные клеммы, которыми инструмент соединялся с аккумулятором. К ним припаиваются согнутые зачищенные концы кабеля. Можно обойтись и без пайки, воспользовавшись специальными пластиковыми стяжками, однако профессионалы отдают предпочтение паяльнику.
Соединения следует хорошенько изолировать, в противном случае существует риск возникновения короткого замыкания.
Оба конца кабеля аккуратно укладываются внутри корпуса и выводятся наружу через рукоять. Возможно, придется просверлить дополнительные отверстия для этого.
Далее следует собрать инструмент.
После всех манипуляций аппарат тестируется. С помощью «крокодилов» шуруповерт соединяют с автомобильным зарядным устройством, соблюдая «+» и «-».

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.
