Если у вас есть обычный аналоговый амперметр и вы не знаете как его подключить то это сделать очень просто. Кроме амперметра вам нужен ШУНТ, так-как амперметр измеряет падение напряжения именно на шунте. Схема подключения амперметра с шунтом выглядит вот так (рисунок ниже). Если нет шунта то его можно сделать самому и об этом далее в статье.
>
Если есть амперметр а шунта к нему нет то его можно сделать самостоятельно. В качестве шунта можно взять отрезок медного провода, толщина этого провода зависит от силы тока которая будет измеряться. К примеру для токов до 10А можно взять провод сечением 1.5 кв, если ток будет до 30А то лучше взять провод 2,5кв.
Нужен отрезок примерно 30 см, его нужно зачистить полностью от изоляции. Далее подсоединяем этот провод вместо шунта, на картинке ниже думаю всё понятно.
>
Такой шунт ничем не хуже чем заводской, кроме конечно внешнего вида. А откалибровать амперметр достаточно просто. Нужен второй амперметр, который подключается последовательно с нашим шунтом. Можно до нашего самодельного шунта, а можно после. Подключаем к источнику питания потребитель энергии и смотрим сколько показывает второй амперметр. Далее смотрим на наш амперметр и на самодельном шунте передвигаем контакты амперметра, приближаем или удаляем их друг от друга так чтобы показания на обоих амперметрах были одинаковые. Вот и всё, когда показания амперметров будут одинаковые то остаётся только припаять контакты от амперметра к шунту чтобы они не сдвинулись и амперметр не сбился.
После этого амперметр готов к работе, а самодельный шунт можно уложить в какой нибудь корпус или спрятать от глаз если он вам не нравится. Кроме того шунт можно сделать не только из медного провода. Подойдёт металлическая пластинка, даже простой болт где гайками можно зажимать провода от амперметра и регулировать расстояние между проводами для калибровки прибора.
Ниже на фото мой амперметр с самодельным шунтом.
>
Длину активной зоны шунта я не замерял, по-этому сказать не могу на каком расстоянии припаивать провода от амперметра. Ну и сечение медного провода может быть разное и сам амперметр тоже, по,этому откалибровать всё-таки придётся. Я это делал с помощью мультиметра. Ещё несколько фото амперметра с самодельным шунтом.
>
Вот так всё выглядит с обратной стороны, видно как выходят провода из амперметра и как соединяются с этим медным шунтом
>
Я думаю понятно как работает амперметр и как подсоединять шунт. Шунт соединяется последовательно, то-есть в разрыв одного из проводов идущих к потребителю энергии. Можно как по плюсу ставить шунт так и по минусу. Если стрелка амперметра отклоняется не в ту сторону, то нужно просто перевернуть шунт. А так амперметр измеряет падение напряжения на шунте, падение напряжения там в милливольтах.
Заводские шунты по моему почти все с падением напряжения до 75 mV, и шунт нужно подбирать по характеристикам амперметра. Если амперметр на 50А и 75mV то и шунт надо покупать такой-же, иначе амперметр будет показывать неправильно.’ Надеюсь вам помогла эта информация, спасибо за прочтение и оставляйте комментарии.
Амперметр подключается к электрической цепи последовательно
То есть у нас есть провод, по нему течет электрический ток от источника этого самого тока к потребителю, которым может выступать электрический прибор.
Чтобы измерить ток амперметром, нам необходимо обесточить (отключить) источник питания. Затем необходимо разорвать цепь – в прямом и переносном смысле. Грубо говоря, разрезать провод.
Теперь у нас получится два провода. Берем амперметр, подключаем к прибору две половины разрезанного провода. Нужно учесть тот факт, что ток, протекающий в цепи должен быть меньше максимально измеряемого тока прибора. Максимально измеряемый ток прибора должен быть написан на самом приборе или в документации к нему.
Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение провода. Провода должны быть изолированы (покрыты изоляцией), а на концах зачищены.
После того, как провода подключены и надежно закреплены в амперметре, можно включать питание и прибор покажет величину тока в цепи, который и пройдет через амперметр.
Но так никто не делает, потому что разрезанные провода до добра не доводят.
У амперметра малое внутреннее сопротивление, это сделано для того, чтобы оно минимально влияло на величину измеряемого тока.
При подключении амперметра в цепь переменного тока не имеет значения, куда подключать прибор.
При подключении амперметра в цепь постоянного тока, если стрелка будет отклоняться в другую сторону, или же будет показывать ноль – следует поменять полярность, поменять провода местами.
Подключение амперметра через шунт
Если ток в цепи окажется больше, чем ток прибора, то можно рассчитать и использовать шунт для измерения тока большей величины. В этом случае цепь разделится на две ветви. У одной будет малое сопротивление амперметра, а у второй большое сопротивление подобранного шунта. Большой ток разделится пропорционально сопротивлениям и по амперметру пройдет малый ток, по шунту – большой. (Более подробно об этом явлении).
Измерение тока амперметром через трансформатор тока или клещи
Бывают случаи, когда надо замерить ток в кабеле, на шине… изолированной шине. Шина – это медная полоса определенного сечения, по которой протекает ток, не автомобильное колесо…
Разрезать кабель или шину бывает накладно, да и бессмысленно. В этом случае можно воспользоваться измерительными клещами или трансформатором тока.
Трансформатор тока имеет две обмотки – высшую и низшую, которые не связаны между собой. Ток приходит на высшую, затем создается ЭДС (более подробно про принцип действия ТТ) и во вторичной обмотке протекает ток, пропорциональный числу витков обмоток. Так вот, если есть необходимость замерить ток, то на кабель вешают «бублик», он же – ТТ. А уже к трансформатору тока присоединяют амперметр. Тут главное правильно быть проинструктированным и не наделать дел. Получается мы снимаем ток амперметром со вторичной обмотки, преобразованный в меньшую сторону и безопасный для измерения и амперметра.
Такой же принцип используется и в измерительных клещах, только и амперметр и ТТ находятся в одном корпусе. Да и плюс ко всему первичная обмотка клещей размыкается одним нажатием кнопки на корпусе и потом замыкается.
Эти два описанных решения гораздо удобнее, чем разрезать провод и садить к амперметру. Главное следить за диапазонами измеряемых приборами и протекаемых в электрических цепях токов.
Мультиметры позволяют измерять постоянный ток до 10 Ампер. Но их часто палят, так как неправильно подключают концы на прибор, не учитывают величину тока в проводах… Но это в основном молодые люди. Часто для «починки» такой неисправности необходимо просто заменить предохранитель в приборе.
Ну, и в конце хотелось бы еще раз повторить основную мысль всего повествования:
Последние статьи
Самое популярное
Как измерить силу тока в цепи
Для измерения электрического тока в цепи куда удобнее использовать современные устройства – мультиметры или клещи, особенно для одноразовых операций. А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, для контроля заряда батарейки или аккумулятора в автомобиле.
Постоянного тока
Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое моментально приведет к потере электрического заряда. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:
Рис. 2. Использование мультиметра для измерения постоянного тока
- подключите щупы к соответствующим вводам в тестер – черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
- при помощи «крокодилов» соедините щупы тестера с цепью измерения последовательно;
- установите переключателем нужный род тока и предел измерений;
- можете подключить нагрузку и произвести измерения, на дисплее мультиметра отобразится искомое значение.
Но заметьте, подключать мультиметр следует на короткий промежуток времени, так как он может перегреться и выйти со строя.
Переменного тока
Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту процедуру целесообразнее выполнять клещами без измерительных щупов и без разрыва цепи.
Рис. 3. Использование клещей для измерения переменного тока
Для этого вам нужно:
- переключить ручку в положение переменных токов на нужную позицию нагрузки, если она изначально неизвестна, то сразу выбирают максимальный диапазон;
- нажать боковую скобу, которая разомкнет клещи;
- поместить внутрь клещей токоведущую жилу и отпустить кнопку.
- данные измерений отобразятся на дисплее, при необходимости их можно зафиксировать соответствующей кнопкой.
Производить измерения можно как на изолированных, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.
Recommended Posts
Так же на видео виден диапазон регулируемого напряжения на выходе приставки. Дело в том, в течении эксплуатации переменного резистора, рано или поздно, контакт его прилегание к резистивной подковке среднего вывода нарушается и вывод 4 Feed Back микросхемы оказывается пусть и на миллисекунду в воздухе. Оценка статьи: 3 оценок, среднее: 5,00 из 5 Загрузка При неправильном подключении табло прибора будет показывать нулевые значения.
Естественно она греется и сильно. Большинство устройств может быть отрегулировано при помощи встроенных резисторов. Данная схема подключения не предусматривает использование тонкого черного контакта. Я, например в не очень ответственных конструкциях не парюсь и выполняю шунты из толстой канцелярской скрепки. Очень трудно точно измерять крохотное падение напряжения на шунте малого сопротивления при малых токах через него. Почему простенький?
Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в В.
Дисплей двухцветный красный и синий. Если нужно, то две-три параллельно. Как видно, будущие проводники переменного резистора R3 будут подключаться к трем точкам делителя. dsn-vc288 калибровка
Контроль тока заряда аккумуляторной батареи автомобиля
При использовании зарядного устройства существует необходимость замерять силу тока амперметром. Это позволяет контролировать процесс накопления энергии аккумулятором и избегать перезаряда с недозарядом. В результате срок службы АКБ значительно увеличивается.
После включения цепи амперметр покажет ток заряда. Точность измерений и прочие характеристики амперметра не столь важны для контроля передачи энергии. Погрешность измерения тоже не столь важна, так как следить необходимо за уменьшением показаний стрелки амперметра. Прибор, показывающий через несколько часов одно и тоже значение, говорит об полном заряде аккумулятора.
При работе множества аппаратуры возникает необходимость контроля силы тока. Стрелки амперметров или цифры на экране дискретного прибора показывают пользователю эту физическую величину. Производимые измерения необходимы как для поддержания рабочего состояния так и для сигнализации об возникновении аварийной ситуации.
Способы подключения амперметра
Основная особенность прибора заключается в том, что он должен обладать маленьким сопротивлением. Это нужно для обеспечения незначительного падения напряжения на нем. Для идеального замера прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Подключение амперметра в цепь производится последовательно, в отличие от вольтметра.
Если подключить его параллельно источнику питания, ток пойдет фактически короткозамкнутым путем и может повредить прибор. Схема подсоединения амперметра Схема подключения амперметра может быть прямой и косвенной. При прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой. Косвенная схема реализуется двумя способами:
Установка шунта параллельно амперметру, когда почти весь ток пропускается через шунт, обладающий небольшим сопротивлением, а на катушку прибора попадает незначительная его часть. Соотношение между токами и сопротивлениями шунта и прибора: Iш/Iпр = Rпр/Rш.
Таким образом, применяя откалиброванные шунты можно расширить диапазон измеряемых токов; Использование измерительных трансформаторов. Применяется для фиксации токов больших величин на электрооборудовании высокого напряжения. Ток в силовых электроцепях преобразуется посредством трансформаторов в маленькие величины (обычно это 5 А).
Амперметр
К выводам вторичной обмотки подключаются измерительные приборы
Важно! Выводы вторичной обмотки всегда замыкаются на резистор, а работа в разомкнутой цепи запрещается из-за того, что она может оказаться под фазным напряжением силовой цепи
Последовательность подключения амперметра с шунтом Схемы с трансформаторами тока применяются на энергопредприятиях. Для подключения амперметров в низковольтных цепях электрики-любители, как правило, используют схему с шунтами. Схема подсоединения амперметра с шунтом Последовательность шагов по сборке схемы:
- Многие амперметры комплектуются откалиброванными шунтами. Необходимо знать приблизительный диапазон токов измерения.
- Зная ток, выбирается соответствующий шунт;
- Закрепить шунт на контактных выводах амперметра;
- Обесточить устройство, предназначенное для контроля тока;
- Разомкнуть питающую электроцепь и включить в нее последовательно с нагрузкой (лампой, резистором и т. д.) амперметр с закрепленным на нем шунтирующим элементом, учитывая полярность прибора (для аналоговых устройств) и источника;
- Подать напряжение и снять данные;
- Вновь отключить питающий источник, отсоединить амперметр и восстановить нормальную схему;
Цена одного деления прибора определяется, исходя из значения тока, указанного на шунте. В мультиметре шунты уже встроены в прибор. Нужно только поставить переключатель в нужный диапазон измерений. Делается это при снятом питании.
Если амперметр включается в цепь для определения зарядного тока между ЗУ и аккумулятором, то «плюс» ЗУ соединяется с «плюсом» амперметра, а «минус» амперметра с «плюсом» аккумулятора. Подсоединение цифрового вольтамперметра
Магнитоэлектрические амперметры используются только в цепях постоянного тока. В поле постоянного магнита перемещается катушка измерительного прибора, связанная со стрелкой. Магнитное поле катушки, по которой проходит ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.
Если такой прибор включить в цепь переменного тока, и попытаться провести измерения, то ничего не выйдет, ведь стрелка просто будет колебаться с частотой тока возле нулевого положения, и прибор может сгореть. Решается проблема применением схемы выпрямления. Выпрямительная система позволит измерить переменный ток частотой до 10кГц, при условии, что форма тока — синус.
Аналоговые амперметры по сей день не потеряли популярность. Им не нужно питание от батареек, измеряемая цепь дает им питание. Стрелка наглядно отображает показания. Но стрелочные приборы имеют недостаток — они довольно инертны.
Цифровые амперметры содержат аналого-цифровой преобразователь, и на ЖК-дисплее отображаются просто готовые цифры, показывающие результат измерений. Цифровые приборы лишены инертности, обладают высокой частотой опроса схемы, и наиболее современные дорогие амперметры могут выдавать до 1000 результатов измерения за одну секунду. Минус один — нужен дополнительный источник питания такому прибору.
Градуировка шкалы
Градуировка шкалы гальванометра (не готового амперметра) условная – она зависит от следующих параметров:
- веса стрелки и катушки с эмальпроводом, увлекающей её за собой;
- силы магнита (или намагничивающей катушки-статора, если постоянный ферритовый магнит не ставился);
- жёсткости возвращающей пружины;
- чёткости работы балансира стрелки.
Например, чтобы проградуировать прибор при 15 вольтах (напряжение автомобильного генератора) на 15 же ампер, шунт должен иметь сопротивление 1 Ом. Если зарядный ток большой – на 75 А, то ставится мощный шунтирующий элемент на 0,2 Ом. Поправка на сопротивление обмотки гальванометра в этом случае окажется очень малой – само оно минимум в сотни раз выше, чем у шунтового соединения, и погрешность такого амперметра составит 0,2% и ниже. Точный расчёт можно провести и по вышеприведённой формуле, учтя сопротивление обмотки гальванометра. Если речь идёт о больших токах, не менее логично в разрыв цепи последовательно с амперметром включить плавкий или автоматический предохранитель – на случай «зашкаливания» прибора.
О том, как правильно подключить амперметр, смотрите в следующем видео.
К блоку питания
Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния. При неправильной работе они могут сильно навредить дорогому оборудованию, вызывая перегрев. Для того чтобы избежать проблем при их работе, а особенно в тех случаях, когда блок питания изготавливается вручную, желательно использовать недорогой амперметр, вольтметр.
Из Китая можно заказать самые разные модели, но для стандартных устройств, работающих от домашней сети подойдут такие, которые измеряют ток от нуля до 20 А, а напряжение до 220 В. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания.

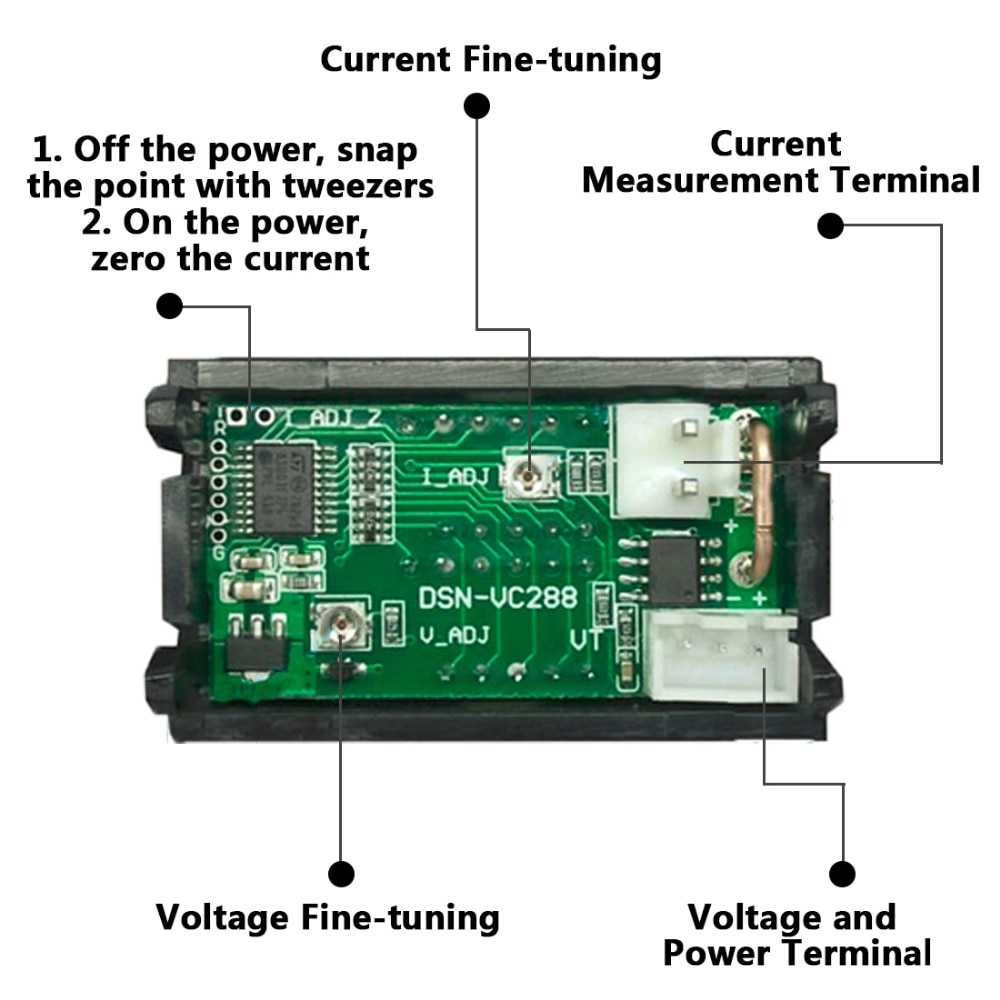

Большинство устройств может быть отрегулировано при помощи встроенных резисторов. К тому же, они обладают высокой точностью, практически 99%. На табло выведены шесть позиций по три на напряжение и силу тока. Питаться они могут как от отдельного, так и от встроенного источника.

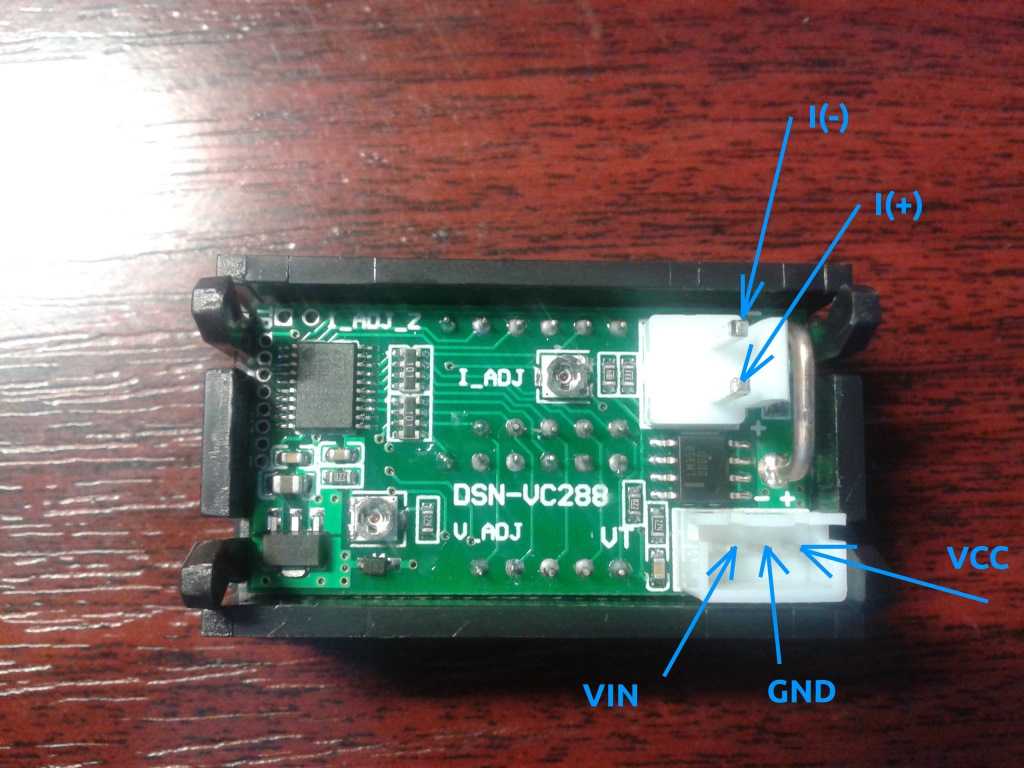

Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять:
- Три тонких. Черный минус, красный плюс, желтый для измерения разницы.
- Два толстых. Красный плюс, черный минус.
Первые три шнура чаще всего объединены для удобства. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки.
- Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.
- Черные провода соединяются и припаиваются на минус БП. Таким образом, создается общий минус.
- Таким же образом нужно соединить тонкий красный и желтый контакты. Они подключаются к питающему контакту.
- Оставшийся красный контакт будет соединяться с электрической нагрузкой.
При неправильном подключении табло прибора будет показывать нулевые значения. Для того чтобы измерения были максимально приближены к действительным, нужно правильно соблюдать полярность питающих контактов. Только подключение толстого красного провода к нагрузке даст приемлемый результат.
Подключение
Чтобы понять, как подключить амперметр, нужно уяснить принцип диапазона измерения. То есть, прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА. Учитывая техническую схему подключения, следует опередить максимальный уровень тока шкалы. Само подключение происходит последовательно, а не параллельно существующей нагрузки. Иначе существует опасность перенапряжения прибора. Соответственно, он станет нефункционален, проще говоря, перегорит.
Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Из этого следует, что внутреннее сопротивление прибора должно быть предельно небольшим. Иначе, класс точности результатов может быть под вопросом. Ведь само оборудование будет влиять на числительный показатель. Чтобы точнее уяснить, понадобится схема подключения амперметра.
Отличия амперметров различных конструкций
Магнитоэлектрическая система
В отличие от предыдущего прибора амперметр переменного тока в своей основе имеет электромагнитную систему. Наиболее часто такие устройства используются в сетях на 50-60 Герц. Устройство амперметра предполагает наличие одного либо двух сердечников, соединенных с стрелочным механизмом. Преимуществом конструкции является универсальность, позволяющая помимо переменного измерять и постоянный ток. Сопротивление амперметра электромагнитного типа выше, чем у других моделей, что отражается в худшую сторону на точность результата. Шкала нелинейная, поэтому показания амперметра считать затруднительно. В некоторых случаях в первой половине шкалы ставится точка, говорящая о невозможности измерить ток в данном диапазоне, сохраняя в норме погрешность.
Электромагнитный измеритель
Для уменьшения воздействия влияния внешних магнитных полей используются амперметры ферродинамического типа. Устройство характеризуется высокой точностью измерений. Это позволяет отказаться от установки в приборе дополнительных защитных экранов. В основе конструкции лежит замкнутый ферримагнитный провод. Стрелки амперметра показывает измеряемую величину на нелинейной шкале. Показания амперметра можно снять с требуемой погрешностью не во всем диапазоне измерений, а лишь начиная со значения, обозначенного точкой.
Ферродинамический высокоточный прибор
Цифровой амперметр
Цифровой измеритель силы тока наиболее удобен в пользовании, так как сразу показывает требуемое значение без необходимости получения данных с помощью стрелок амперметра. Часто он входит в состав мультиметра или электронного вольтамперметра. Наиболее современные приборы имеют возможность автоматически выбирать предел измерений. Прибор не чувствителен к горизонтальному либо вертикальному положению. Точность измерений зависит от дискретизации и алгоритма, заложенного для осуществления снятия показаний.
Мультиметр с функцией цифрового амперметра
