Линия электропередач

Влияние ЛЭП на здоровье человека

Электромагнитные поля ЛЭП являются очень сильными факторами влияния на состояние всех биологических объектов, попадающих в зону их воздействия. Например, в зоне наибольшего действия электрического поля, вблизи высоковольтных опор ЛЭП и траверс ЛЭП у насекомых проявляются изменения в поведении: так у пчел фиксируется повышенная агрессивность, беспокойство, снижение работоспособности и продуктивности, склонность к потере маток; у жуков, комаров, бабочек и других летающих насекомых наблюдается изменение поведенческих реакций, в том числе изменение направления движения в сторону с меньшим уровнем поля. У растений часто встречаются аномалии развития — меняются формы и размеры цветков, листьев, стеблей, появляются лишние лепестки.

Специфическая особенность эксплуатации ЛЭП связаны с действием на окружающую среду комплексом биологических факторов электромагнитной природы включающей в себя:

—  переменных электромагнитный потенциал на проводе;

— электрические токи утечки;

—  электрические токи заземления в почве;

—  коронный разряд;

—  ионизирующее излучение;

—  под линией электропередачи, которые распространяются на многие сотни километров, отводится большая земля, называемая «полосой отчуждения».

Влияние электромагнитного поля на организм человека

На организм человека влияет длительное пребывания в зоне ЛЭП. Кратковременное облучение в течение нескольких минут способно повлиять только на гиперчувствительных людей или у больных некоторыми видами аллергии. Например, хорошо известны работы английских ученых в начале 90-х годов показавших, что у ряда аллергиков по действием электромагнитного поля ЛЭП развивается реакция организма по типу эпилептической. При продолжительном пребывании (месяцы — годы) человека в электромагнитном поле ЛЭП могут развиваться заболевания преимущественно сердечно-сосудистой и нервной систем организма человека. В последние годы в числе отдаленных последствий часто называются онкологические заболевания людей.

Наибольшее влияние электрическое поле ЛЭП оказывает на человека в обуви, изолирующей его от земли. В этом случае на изолированном от земли проводящем теле человека наводится потенциал, зависящий от соотношения емкости тела на землю и на провода ЛЭП. Чем меньше емкость на землю (чем толще, например, подошва обуви), тем больше наведенный потенциал, который может составлять несколько киловольт и даже достигать 10 кВ.

Исходя из конструктивных особенностей линии электропередачи (провисания провода) наибольшее влияние электромагнитного поля на человека проявляется в середине пролета, где напряженность для линий сверх — и ультравысокого напряжения на уровне человеческого роста составляет 5 — 20 кВ/м и выше в зависимости от класса напряжения и конструкции линии.

У опор ЛЭП, где высота подвеса проводов наибольшая и сказывается экранирующее влияние опор, напряженность поля наименьшая. Так как под проводами ЛЭП могут находиться люди, животные, транспорт, то возникает необходимость оценки возможных последствий длительного и кратковременного пребывания людей в зоне ЛЭП, в электрическом поле различной напряженности.

В опытах, проведенных многими исследователями, обнаружено четкое пороговое значение напряженности электромагнитного поля ЛЭП, при котором наступает разительное изменение реакции организма человека. Значение определено равным 160 кВ/м, меньшая напряженность электромагнитного поля сколько-нибудь заметного вреда человеку не наносит.

Напряженность электромагнитного поля в зонах опор ЛЭП 750 кВ на высоте человеческого роста примерно в 5-6 раз меньше опасных значений. Выявлено неблагоприятное воздействие электрического поля промышленной частоты на организм людей, обслуживающий опоры ЛЭП и подстанции ОРУ напряжением 500 кВ и выше; при напряжении 380 и 220 кВ это действие выражено слабо. Но при всех напряжениях действие поля высокой частоты на организм человека зависит от продолжительности нахождения в нем.

На основании проведенных исследований разработаны санитарные нормы и правила, где указываются минимально допустимые расстояния расположения жилых построек от стационарных излучающих объектов, как, например, опоры линий электропередач. Эти нормы предусматривают также и максимально допустимые (предельные) уровни электромагнитного излучения для других энергоопасных объектов. В ряде случаев, для защиты человека применяются громоздкие металлические экраны, в виде листов, сеток и других приспособлений.

Какие действия запрещены в охранной зоне ЛЭП

Высокое напряжение, под которым находятся линии электропередач, является прямой угрозой жизни и здоровью как обслуживающего персонала, так и случайных людей, игнорирующих правила техники безопасности. Для минимизации несчастных случаев, а также нарушений работы ЛЭП, ГОСТом 12.1.051-90 предусмотрен перечень действий, которые запрещается проводить в охранной зоне.

В охранной зоне ЛЭП любого напряжения запрещено:

1. Строительство, капитальный ремонт, снос зданий или сооружений.
2. Устанавливать хранилища горюче-смазочных материалов, в связи с возможностью непреднамеренного воспламенения или пожара. В охранную зону линии электропередачи также запрещено сливать отработанные ГСМ из близлежащих баз хранения.
3. Размещать свалки или места большого скопления как строительного, так и бытового или промышленного мусора.
4. Строить АЗС.
5. Проводить работы с использованием взрывных или горючих веществ. И также запрещено разведение огня.
6. На провода как высокого, так и низкого напряжения категорически воспрещается накидывание проводников с целью попытки кражи электроэнергии. Это может привести к несчастному случаю, а в случае с ЛЭП высокого напряжения – к летальному исходу.

Запреты на строительство в зоне и под ЛЭП

ГОСТом 12.1.051-90 запрещены ремонтные работы на воздушных ЛЭП в период грозы или дождя. Если же линия электропередачи имеет важный статус и своим бездействием может нарушить работу серьёзных промышленных или государственных предприятий, то ремонтные работы на ней допускаются только при снятом напряжении. При проведении работ на воздушных линиях без контакта с проводниками, расстояние от человека до ближайшего кабеля, должно быть, не менее двух метров.

Работа под напряжением, со всеми техническими средствами защиты допускается только в двух случаях: при поднятии водяной струи не более чем на 3 метра от земли или при непопадании водяной струи в охранную зону ЛЭП.

В охранной зоне ЛЭП, без разрешения организаций, их эксплуатирующих, не допускаются какие-либо работы. В перечень также включены такие пункты, как выкапывание земли или прокладывание дорожных линий.

Работа подъёмными механизмами в зоне

Отдельным пунктом является использование стрелочных кранов вблизи линий электропередач. Оптимальное расстояние, на котором может работать подобная техника – не менее 30 м. Если же без крана проведение работы невозможно, то это отображается в наряде-допуске – специальном документе, выдаваемом крановщику.

Основные понятия

Любое металлическое изделие состоит из кристаллической решетки. Через нее проходят электроны, подвижные частицы, из-за чего электричество трансформируется в тепловую энергию. Данное свойство с успехом используется производителями обогревателей и осветительных приборов. Однако в обычных электрических системах перегрев кабеля недопустим, поскольку он со временем приведет к нарушению изоляцию и воспламенению

Поэтому важно подобрать правильное сечение проводников, чтобы те выдерживали допустимые (потенциальные) токовые нагрузки сети

Для этого учитываются два термина:

• сечение провода;
• плотность тока.

Зависимость плотности тока от сечения

Даже если будет подобрано правильное сечение провода, он все равно может перегреться. Причин несколько: слабый контакт в местах соединения или окисления, связанные с недопустимой скруткой алюминиевой и медной жил.

Сечение провода

Для выбора сечения токоведущей жилы (проводника, а не всего кабеля с оболочкой и изоляцией) ориентируются по двум параметрам:

• нагрев в допустимых пределах;
• потеря напряжения.

Опасным является перегрев подземного кабеля, помещенного в пластиковые трубки рукава

В воздушных линиях электропередач уделяется внимание потери напряжения. Для комбинированных отрезков с двумя разными сечениями следует выбрать большее, округлив его до стандартного значения

Перед расчетом сечения или поиском подходящих табличных величин следует определить, какими будут условия эксплуатации.

Неверный выбор сечения кабеля может привести к перегреву и возгоранию

Для расчета потенциального нагрева нужно учитывать длительно допустимую температуру. Величина напрямую зависит от возможной силы тока Iп. После использования формулы вы получите расчетный ток Iр, который должен отличаться от Iп и быть меньше его значения (ни в коем случае не больше!). При выборе сечения используют следующую формулу:

Iр = Pн/Uн,

где:

• Pн — номинальная мощность, Вт;
• Uн — номинальное напряжение, В.

Пользоваться данной формулой можно для расчета токов в проводниках с уже устоявшейся температурой при условии, что на кабель не влияют другие охлаждающие или согревающие факторы. Величина длительно допустимого тока Iп зависит от разных параметров: сечение, материал изготовления, изоляционная оболочка и способ монтажа.

Чтобы проверить падение напряжения на воздушной линии электропередач, пользуются следующей формулой:

Uп = (U — Uн) *100/ Uн,

где:

• U — напряжения от источника;
• Uн — напряжение в месте, где подключается приемник напряжения.

Максимально допустимое отклонение напряжения — 10%.

Плотность тока

Данная физическая величина является векторной. Для ее обозначения используют латинскую букву J. Формула расчета выглядит следующим образом:

J = I/S,

где:

• I — сила тока, А;
• S — площадь поперечного сечения, кв. мм.

Предельная плотность тока для алюминиевых и медных проводов

Плотностью тока называют объем тока, который проходит через проводник заданного сечения за определенный отрезок времени. Измеряется в А/кв. мм.

Технические характеристики

Техническая характеристика ЛЭП зависит не только от передаваемого напряжения и мощности. Должны учитываться следующие факторы:

• Город или нежилая зона;
• Доминирующие погодные условия (диапазон температур, скорость ветра);
• Состояние грунта (твердый, движимый).

Что такое ЛЭП? Любая линия электропередач – это мощный источник электромагнитного поля. Расположенные вблизи жилья высоковольтные линии отрицательно влияют на здоровье. Определение минимального вреда здоровью и окружающей среде играет важную роль в проектировании ЛЭП.

Технические расчеты производят для того, чтобы определить, какой тип линии следует использовать для достижения наибольшей эффективности.

Расстояние от подземных сетей до фундаментов

Определяется согласно СП 42.13330.2011 в таблице 15

Инженерные сети	Расстояние, м, по горизонтали (в свету) от подземных сетей до
фундамен- тов зданий и сооруже- ний	фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог	оси крайнего пути	бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)	наружной бровки кювета или подошвы насыпи дороги	фундаментов опор воздушных линий электропередачи напряжением
железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки	железных дорог колеи 750 мм и трамвая	до 1 кВ наружного освещения, контактной сети трамваев и троллейбусов	св. 1 до 35 кВ	св. 35 до 110 кВ и выше
Водопровод и напорная канализация	5	3	4	2,8	2	1	1	2	3
Самотечная канализация (бытовая и дождевая)	3	1,5	4	2,8	1,5	1	1	2	3
Дренаж	3	1	4	2,8	1,5	1	1	2	3
Сопутствующий дренаж	0,4	0,4	0,4	0,4	—	—	—	—
Тепловые сети: от наружной стенки канала, тоннеля	2 (см. прим. 3)	1,5	4	2,8	1,5	1	1	2	3
от оболочки бесканальной прокладки	5	1,5	4	2,8	1,5	1	1	2	3
Кабели силовые всех напряжений и кабели связи	0,6	0,5	3,2	2,8	1,5	1	0,5*	5*	10*
Каналы, коммуникаци- онные тоннели	2	1,5	4	2,8	1,5	1	1	2	3*
Наружные пневмомусо- ропроводы	2	1	3,8	2,8	1,5	1	1	3	5

* Относится только к расстояниям от силовых кабелей.

Примечания

1. Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
4. Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

Ранее определяли согласно СНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.

20-12-2012 79 690

Выбор проводов и изоляторов для воздушных линий

Выполнение расчетов сечений проводов, расстояний между ними и их количеством в фазе определяется специальными алгоритмами расчетов с учетом физико-механических свойств материалов, которые будут рассмотрены в следующих статьях.

При проведении расчетов и выборе проводов по условиям механической прочности необходимо руководствоваться ПУЭ и соответствующими нормативными документами. Ниже приведена таблица, с указаниями минимальных сечений проводов в зависимости от места прохождения и напряжения:

Для маркировки проводов применяются буквенно-цифровые обозначения.  Здесь цифры обозначают сечение провода в мм, а буквы – материал из которого он изготовлен. Например, АС-70 сталеалюминиевый с сечением 70 мм2, М-16 медный с сечением 16 мм2, ПС-50 стальной с сечением 50мм2.

Крепеж воздушных линий производится на опорах при помощи изоляторов. В зависимости от диаметров (сечений) проводов, а также от напряжения линии происходит выбор соответствующего изолятора. Для воздушных линий с напряжением до 500 В применяются штыревые фарфоровые изоляторы.

Изоляторы типа ТФ и АИК устанавливают на участках линий, не имеющих ответвлений. В местах ответвлений или разветвлений устанавливают изоляторы многошейковые типа ШО.

Для линий, напряжение питания которых составляет 3 – 6 – 10 кВ, используют высоковольтные изоляторы штыревые типа ШС. Линии с напряжением 20 – 35 кВ могут подвешиваться на опорах как при помощи фарфоровых штыревых изоляторов ШД, так и при помощи подвесных изоляторов П.

Но, стоит отметить, что для линий напряжением 35 кВ целесообразней применение подвесных изоляторов, так как они меньше по размерам.

Для линий, имеющих напряжение 35 – 220 кВ и выше, применяют подвесные изоляторы, которые набираются в гирлянды, а количество изоляторов в гирлянде напрямую зависит от материала опор и напряжения линии.

Крепление штыревых изоляторов происходит путем ввертывания стальных крюков непосредственно в тело деревянной опоры. Также крепление может происходить при помощи стальных штырей в случае установки изоляторов на металлическом траверсе, который потом крепится к опоре при помощи стального хомута.

Особенности опор освещения и ЛЭП

Не секрет, что линии электропередачи бывают кабельными (заглубленными в грунт) и воздушными. Специальные железобетонные световые опоры нашли повсеместное применение при устройстве воздушных линий электропередач.

Установка железобетонных опор может выполняться в тех регионах, где расчетная температура воздуха не опускается ниже -55 °С. Такое ограничение обусловлено основными особенностями производственного материала. Бетон характеризуется наличием множественных микропор и, как следствие, склонностью к разрушению при критических температурных колебаниях.

Основой таких сооружений является центрифугированная или вибрированная стойка, изготовленная с применением плотных тяжёлых цементных растворов, армированных сварными металлическими конструкциями.

Опоры ЛЭП, кроме центрифугированных и вирированных стоек, могут состоять из следующих конструкционных элементов:

• подкосов;
• приставок;
• опорно-анкерных плит;
• ригелей;
• анкеров для фиксирования оттяжек;
• нижней бетонной крышки (подпятника);
• широкого спектра металлоконструкций, включая тросостойки, траверсы надставок, оголовники, хомуты, оттяжки, внутренние связи, узлы крепления.

Монтаж железобетонных опор в грунт осуществляется посредством установки сооружения в заранее пробуренный котлован цилиндрической формы с последующей засыпкой песчано-гравийной смеси в образовавшиеся пазухи.

Для того чтобы обеспечить необходимую прочность установки сооружения на слабых грунтах, подземная часть опор ВЛ укрепляется посредством ригелей, схваченных полухомутами. Для крепления навесных металлоконструкций применяются хомуты или сквозные болты.

Основные характеристики

Опоры железобетонные — изготавливаются с применением высокомарочного бетона, армированного проволокой-катанкой и арматурными прутьями.

Среди основных преимуществ этих сооружений следует отметить следующие качества:

• доступная цена, в сравнении с цельнометаллическими аналогами;
• устойчивость к коррозии;
• устойчивость к долговременному воздействию химических реагентов;
• устойчивость к воздействию избыточной влажности;
• устойчивость к температурным колебаниям.

Основные разновидности

Помимо того, что повсеместно применяются железобетонные опоры освещения, используются столбы для линий электропередач.

Такие сооружения подразделяются она следующие категории:

Опоры промежуточного типа
— используются при обустройстве прямых участков трассы воздушных линий.

На фото — столбы промежуточного типа

Такие сооружения не рассчитаны на нагрузку, направленную вдоль ЛЭП и применяются исключительно для монтажа проводов и фиксирующих тросов. На сегодняшний день около 80% всех ЛЭП монтируется на .

Опоры анкерного типа
используются при обустройстве прямых участков трассы воздушных линий для обеспечения перехода через естественные преграды или инженерные сооружения. Также эти столбы широко применяются на тех участках трассы, где необходимо изменить число, марку и сечение проводов.

На фото — анкерные столбы

Опоры угловые
— устанавливаются на тех участках, где трасса изменяет свое направление. На столбы такого типа приходятся результирующие нагрузки тяжести проводов с межопорных смежных пролетов.

Если трасса характеризуется небольшим углом поворота (не более 30°), то нагрузки на опоры невелики, а потому можно применять угловые промежуточные опоры. При больших углах свыше 30° применяются анкерные угловые опоры с более прочной конструкцией и анкерным креплением проводов.

Концевая опора
— это разновидность анкерных столбов.

Такие сооружения располагаются преимущественно в начале и конце ЛЭП. Сооружения этого типа рассчитаны на односторонние нагрузки.

Опоры специального назначения
используются для выполнения особых задач.

Конструкционные особенности

В соответствии с конструкционными особенностями железобетонные опоры ВЛ подразделяются на следующие категории:

• портальные с оттяжками;
• портальные с внутренними связями без оттяжек;
• одно- и многостоечные с оттяжками;
• одно- и многостоечные без оттяжек.

Как обезопасить себя в быту

Итак, основными источниками электромагнитных полей в доме и квартире считаются следующие бытовые приборы:

• сотовый телефон;
• холодильник;
• микроволновая печь;
• телевизор;
• компьютер (в том числе и ноутбук);
• стиральная машина;
• электроплита;
• wi-fi роутер;
• комнатная антенна;
• чайник;
• светильники;
• розетки и выключатели;
• электропроводка.

Как Вы видите, по сути, все, что связанно с электричеством в доме является источником ЭМИ. Так как же защититься от электромагнитного излучения в квартире? Сейчас мы предоставим несколько простых методов.

Первый и, наверное, самый главный излучатель – мобильный телефон. Когда ложитесь спать, выключайте его либо оставляйте до утра подальше от кровати. Помимо этого старайтесь носить сотовый не в кармане штанов, а в сумке. Не подносите телефон к уху, пока не установиться соединение. Эффективный способ защиты от электромагнитного излучения мобильного – разговор с использованием проводной гарнитуры (наушники с микрофоном).

Если Вы хотите защититься от ЭМИ кухонной бытовой техники (стиральной машинки, электроплиты, СВЧ-печи либо чайника), во время включения электроприбора отойдите от него не меньше, чем на полметра. По этой же причине рекомендуется выполнять установку холодильника не ближе, чем за полметра от обеденного стола (лучше оставить расстояние 1-1,5 м).

Телевизор и компьютер это вообще отдельная тема. Чтобы защититься от электромагнитного излучения компьютера, располагайте системный блок под столом. Расстояние от монитора рекомендуется соблюдать не меньше 70 см. Врачи также не советуем при работе держать ноутбук на коленях. Если Вы долго сидите за компьютером, делайте как можно больше 5-минутных перерывов на свежем воздухе.

Простейший метод защиты от электромагнитного излучения в квартире – выключение неработающих электроприборов с розетки. Вы будете удивлены, но даже в отключенном состоянии техника излучает волны, если она включена в розетку. Это в первую очередь касается настольных светильников, оргтехники и тех устройств, которые включаются редко (к примеру, кондиционер либо пылесос).

Что касается электропроводки, специалисты рекомендуют тем, кто хочет защитить себя от электромагнитного излучения, использовать для прокладки в стене специальный экранированный кабель. Кстати заземление в доме играет немаловажную роль в защите – металлические заземленные электроприборы излучают гораздо меньше радиации.

Кстати, сейчас в интернете предлагают купить специальные средства защиты от ЭМИ для дома и квартиры. Мы Вам не рекомендуем использовать данные устройства, т.к. часто покупателям «впаривают» подделки. Пользуйтесь предоставленными выше советами и тогда излучения не так сильно будет влиять на Ваш организм!

Порядок и последствия установления или изменения «охранных» зон

Порядок установления, изменения и прекращения существования рассматриваемых зон, за исключением тех, которые возникают на основании федерального законодательства (водоохранные зоны, прибрежные защитные полосы, защитные зоны объектов культурного наследия), согласно новеллам в земельном законодательстве должен детально быть определен в соответствующих положениях, которые предстоит утвердить Правительству РФ. В этих положениях закон предписывает определить среди прочего порядок подготовки и принятия решений об установлении, изменении или прекращении существования зон, исчерпывающий перечень объектов, территорий, в связи с размещением которых или в целях защиты и сохранения которых устанавливается зона, требования к предельным размерам зон и прочее ().

Действующие сейчас правила в отношении тех или иных зон предполагается заменить положениями о них, утвержденными Правительством РФ с учетом новых требований закона. Например, как следует из , действующие сейчас Правила охраны магистральных трубопроводов должны будут заменить положением об охранных зонах трубопроводов.

Установление «охранных» зон, как уже ранее упоминалось, связано с определенными ограничениями. В границах таких зон могут располагаться только определенные виды зданий и сооружений, в том числе с учетом их разрешенного использования, и осуществляться только определенные виды деятельности, которые будут зафиксированы в обозначенных выше положениях. Кроме того, конкретные ограничения использования земельных участков в границах зон должны теперь указываться в решении об установлении зоны или ее изменении. При этом запрещается указывать в таких решениях ограничения, которые не предусмотрены законом или положением о соответствующей зоне (, ).

Согласно на приведение видов разрешенного использования зданий, сооружений и земельных участков, расположенных в зоне, в соответствие требованиям об ограничениях или на снос объектов, которые не могут находиться в устанавливаемой зоне, отводится три года со дня установления последней или два года со дня ввода в эксплуатацию объекта, который строился и в связи с этим необходимо было обозначить такую зону.

В связи с определением ограничений важным аспектом установления (изменения) зон с особыми условиями использования территорий является очерчивание их границ (и границ их подзон). Именно поэтому к решению об установлении или изменении зоны, которое принимается соответствующими органами власти, необходимо обязательно прикладывать сведения о границах зоны, которые должны содержать графическое описание местоположения границ, перечень координат характерных точек этих границ в системе координат, установленной для ведения ЕГРН (). Поправками законодатель уточнил, кто должен осуществлять подготовку сведений о границах устанавливаемой или изменяемой зоны. Такая обязанность остается за правообладателями зданий или сооружений, в связи с размещением которых устанавливаются или изменяются соответствующие зоны (ранее – ), и закрепляется теперь напрямую также за застройщиками – если речь идет об объекте, планируемом к строительству, и за органами, принимающими решение об установлении или изменении зоны при отсутствии названных выше лиц ().

Денис Дубовик считает, что новеллы помогут разрешению до сих пор существующей проблемы внесения информации о рассматриваемых зонах в ЕГРН, которая создает трудности для хозяйствующих субъектов на практике – они могут использовать объект недвижимости на протяжении длительного времени, а потом вдруг узнать, после того, как соответствующие органы внесут, исполняя закон, коррективы в реестр, что этот объект располагается в границах «охранной» зоны и подлежит, например, сносу. Напомним, что законом установлен срок для внесения сведений о расположении зон в ЕГРН – до 1 января 2022 года (ч. 2 ст. 5 Федерального закона от 13 июля 2015 г. № 252-ФЗ «» ). Эксперт отметил, что закрепление информации о зонах в реестре будет способствовать устранению ошибок при оценке кадастровой стоимости объектов недвижимости, находящихся в границах рассматриваемых зон.

Земельный кодекс РФ теперь четко фиксирует, что зоны с особыми условиями использования территорий считаются установленными, измененными либо прекратившими свое существование с момента внесения соответствующей информации в ЕГРН (данное правило действует с 4 августа в отношении вновь устанавливаемых или изменяемых зон). Они могут создаваться как на определенный срок, так и бессрочно, а также независимо от категорий земель и видов разрешенного использования земельных участков ().

Виды

ЛЭП используются для перемещения и распространения электроэнергии. Виды линий можно поделить:

• по виду расположения кабелей — воздушные (находятся на открытом воздухе) и закрытые (в кабель-каналах);
• по функциям — сверхдальние, для магистралей, распределительные.

Воздушные ЛЭП также можно разделить на подвиды, который зависят от проводников, типа тока, мощности, применяемого сырья. Ниже подробно описаны эти классификации.

Переменного тока

По типу тока ЛЭП можно подразделить на две группы. Первая из них — это линии электропередач постоянного тока. Такие установки помогают свести к минимуму потери при перемещении энергии, потому используются для передачи тока на дальние расстояния. Этот вид ЛЭП достаточно популярен в европейских государствах, но в России такие линии электропередач можно пересчитать по пальцам. Многие железные дороги работают на переменном токе.

Схема передачи энергии

Постоянного тока

Вторая группа — это линии электропередач постоянного тока, в которых энергия всегда одинакова независимо от направления и сопротивления. Почти все установки в России питаются постоянным током. Их проще произвести и эксплуатировать, но потери при перемещении тока очень часто достигают 10 кВт/км за полгода на ЛЭП с напряжением 450 кВ.

Натуральная мощность и пропускная способность ЛЭП

Натуральная мощность

ЛЭП обладает индуктивностью и ёмкостью. Емкостная мощность пропорциональна квадрату напряжения, и не зависит от мощности, передаваемой по линии. Индуктивная же мощность линии пропорциональна квадрату тока, а значит и мощности линии. При определённой нагрузке индуктивная и ёмкостная мощности линии становятся равными, и они компенсируют друг друга. Линия становится «идеальной», потребляющей столько реактивной мощности, сколько её вырабатывает. Такая мощность называется натуральной мощностью. Она определяется только погонными индуктивностью и ёмкостью, и не зависит от длины линии. По величине натуральной мощности можно ориентировочно судить о пропускной способности линии электропередачи. При передаче такой мощности на линии имеет место минимальные потери мощности, режим её работы является оптимальным.
При расщеплении фаз, за счёт уменьшения индуктивного сопротивления и увеличения емкостной проводимости линии, натуральная мощность увеличивается. При увеличении расстояния между проводами натуральная мощность уменьшается, и наоборот, для повышения натуральной мощности необходимо уменьшать расстояние между проводами.
Наибольшей натуральной мощностью обладают кабельные линии, имеющие большую емкостную проводимость и малую индуктивность.

Пропускная способность

Под пропускной способностью электропередачи понимается наибольшая активная мощность трёх фаз электропередачи, которую можно передать в длительном установившемся режиме с учётом режимно-технических ограничений. Наибольшая передаваемая активная мощность электропередачи ограничена условиями статической устойчивости генераторов электрических станций, передающей и приёмной части электроэнергетической системы, и допустимой мощностью по нагреву проводов линии с допустимым током. Из практики эксплуатации электроэнергетических систем следует, что пропускная способность электропередач 500 кВ и выше обычно определяется фактором статической устойчивости, для электропередач 220—330 кВ ограничения могут наступать как по условию устойчивости, так и по допустимому нагреву, 110 кВ и ниже — только по нагреву.

Характеристика пропускной способности воздушных линий электропередачи

Uном, кВ	Длина линии, км	Предельная длина при кпд = 0.9	Число и площадь сечения проводов, мм2	Натуральная мощность Р нат МВт	Пропускная способность
По устойчивости	По нагреву
МВт	в долях Рнат	МВт	в долях Рнат
10(6)		5	1				2,1
20		8	1				7,5
35		20	1				15
110		80	1	30			50	1,67
220	150-250	400	1х300	120-135	350	2,9	280	2,3
330	200-300	700	2х300	350-360	800	2,3	760	2,2
500	300-400	1200	3х300	900	1350	1,5	1740	1,9
750	400-500	2200	5х300	2100	2500	1,2	4600	2,1
1150	400-500	3000	8х300	5300	4500	0,85	11000	2,1

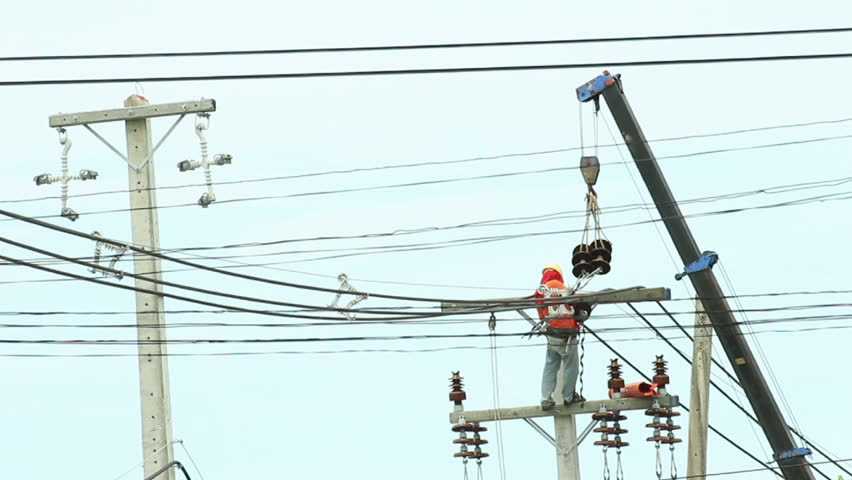

Подготовка и монтаж

Технологический процесс сооружения ВЛЭП состоит из подготовительных, строительно-монтажных и пусковых работ. К первым относят закупку оборудования и материалов, железобетонных и металлических конструкций, изучение проекта, подготовку трассы и пикетаж, разработку ППЭР (плана производства электромонтажных работ).

Строительные работы включают в себя рытье котлованов, установку и сборку опор, распределение по трассе арматуры и комплектов заземления. Непосредственно монтаж воздушных линий электропередач начинают с раскатки проводов и тросов, выполнения соединений. Затем следует подъем их на опоры, натяжка, визирование стрел провеса (наибольшего расстояния между проводом и прямой линией, соединяющей точки его крепления к опорам). В завершение увязывают провода и тросы на изоляторах.

Кроме общих мер безопасности, работы на воздушных линиях электропередач подразумевают соблюдение следующих правил:

• Прекращение всех работ при приближении грозового фронта.
• Обеспечение защиты персонала от воздействия наведенных в проводах электрических потенциалов (закорачивание и заземление).
• Запрещение работы в ночное время (кроме монтажа пересечений с путепроводами, железными дорогами), гололеде, тумане, при скорости ветра более 15 м/с.

Перед вводом в эксплуатацию проверяют стрелу провеса и габариты линии, измеряют падение напряжения в соединителях, сопротивление заземляющих устройств.
