Особенности переменного тока

Единицы системы СИ

Таблица 1. Основные и дополнительные единицы СИ

Наименование величины	Единица
Наименование	Обозначение	Определение
русское	между- народное
Основные единицы
Длина	Метр	м	m	Метр равен длине 1 660 763,73 длин волн в вакууме излучения, соответствующего переходу между уровнями 2р10 и 5d5 атома криптона-86
Масса	Килограмм	кг	kg	Килограмм равен массе международного прототипа килограмма
Время	Секунда	с	s	Секунда равна 9 192 631 770 периодам излучения, соответствующего переходу между двумя сверхтонкими уровнями основного состояния атома цезия-133
Сила электрического тока	Ампер	А	А	Ампер равен силе неизменяющегося тока, который при прохождении по двум параллельным прямолинейным проводникам бесконечной длины и ничтожно малой площади кругового поперечного сечения, расположенным в вакууме на расстоянии 1 м один от другого, вызывал бы на участке проводника длиной 1 м силу взаимодействия, равную 2·10-7 Н
Термодинамическая температура	Кельвин	К	К	Кельвин равен 1/273,16 части термодинамической температуры тройной точки воды
Сила света	Кандела	кд	сd	Кандела равна силе света, испускаемого с поверхности площадью 1/600 000 м2 полного излучателя в перпендикулярном направлении, при температуре излучателя, равной температуре затвердевания платины — при давлении 101 325 Па
Количество вещества	Моль	моль	mоl	Моль равен количеству вещества системы, содержащей столько же структурных элементов (атомы, молекулы, ионы, электроны или другие частицы), сколько содержится атомов в углероде -12 массой 0,012 кг
Дополнительные единицы
Плоский угол	Радиан	рад	rаd	Радиан равен углу между двумя радиусами окружности, длина дуги между которыми равна радиусу
Телесный угол	Стерадиан	ср	sr	Стерадиан равен телесному углу с вершиной в центре сферы, вырезающему на поверхности сферы площадь, равную площади квадрата со стороной, равной радиусу сферы
Некоторые производные единицы
Единицы пространства и времени
Площадь	Квадратный метр	м2	m2	Квадратный метр равен площади прямоугольника, каждая сторона которого равна 1м
Объем, вместимость	Кубический метр	м3	m3	Кубический метр равен объему прямоугольного параллелепипеда, каждое ребро которого равно 1 м
Скорость	Метр в секунду	м/с	m/s	Метр в секунду равен скорости прямолинейно и равномерно движущейся материальной точки, при которой эта точка за время 1 с перемещается на расстояние 1 м
Ускорение	Метр на секунду в квадрате	м/с2	m/s2	Метр на секунду в квадрате равен ускорению прямолинейно и равноускоренно движущейся материальной точки, линейная скорость которой изменяется на 1 м/с в течение 1с
Угловая скорость	Радиан в секунду	рад/с	rаd/s	Радиан в секунду равен угловой скорости равномерно вращательного движения точки по окружности, при котором радиус-вектор этой точки описывает в течение 1с центральный угол, равный 1рад
Частота	Герц	Гц	z	Герц равен частоте, при которой в 1с завершается одно колебание или цикл
Единицы механических величин
Сила	Ньютон	Н	N	Ньютон равен силе, сообщающей телу с постоянной массой 1 кг ускорение в 1 м/с2 в направлении действия силы
Плотность	Килограмм на кубический метр	кг/м3	kg/m3	Килограмм на кубический метр равен плотности однородного вещества, масса которого при объеме 1м3 равна 1 кг
Момент силы	Ньютон-метр	Н·м	N·m	Ньютон-метр равен моменту силы, создаваемому силой 1Н относительно точки, расположенной на расстоянии 1 м от линии действия силы
Давление (меха- ническое напряжение)	Паскаль	Па	Ра	Паскаль равен давлению (механическому напряжению), вызываемому силой 1Н, равномерно распределенной по нормальной к ней поверхности площадью 1 м2 (Н/м2)
Работа (энергия)	Джоуль	Дж	J	Джоуль равен работе, которую совершает постоянная сила в 1 Н на пути 1 м, пройденном телом под действием этой силы в направлении действия силы
Мощность	Ватт	Вт	W	Ватт равен мощности, при которой за 1 с совершается работа 1 Дж

Электроизмерительные приборы: виды и особенности

Измерение основных электрических величин требует большого разнообразия приборов. В зависимости от физического принципа, положенного в основу их работы, все они делятся на следующие группы:

• Электромеханические приборы обязательно имеют в конструкции подвижную часть. К этой большой группе измерительных средств относятся электродинамические, ферродинамические, магнитоэлектрические, электромагнитные, электростатические, индукционные приборы. Например, магнитоэлектрический принцип, применяющийся очень широко, может быть положен в основу таких устройств, как вольтметры, амперметры, омметры, гальванометры. На индукционном принципе основаны счетчики электроэнергии, частотомеры и т. д.
• Электронные приборы отличаются наличием дополнительных блоков: преобразователей физических величин, усилителей, преобразователей и пр. Как правило, в приборах этого типа измеряемая величина преобразуется в напряжение, и конструктивной основой их служит вольтметр. Электронные измерительные приборы применяются в качестве частотомеров, измерителей емкости, сопротивления, индуктивности, осциллографов.
• Термоэлектрические приборы сочетают в своей конструкции измерительное устройство магнитоэлектрического типа и термопреобразователь, образуемый термопарой и нагревателем, через который протекает измеряемый ток. Приборы этого типа используются в основном при измерениях высокочастотных токов.
• Электрохимические. Принцип их работы базируется на процессах, которые протекают на электродах либо в исследуемой среде в межэлектродном пространстве. Применяются приборы этого типа для измерения электропроводности, количества электричества и некоторых неэлектрических величин.

По функциональным особенностям различают следующие виды приборов для измерения электрических величин:

• Показывающие (сигнализирующие) – это устройства, позволяющие производить только непосредственное считывание измерительной информации, такие как ваттметры или амперметры.
• Регистрирующие – приборы, допускающие возможность регистрации показаний, например, электронные осциллографы.

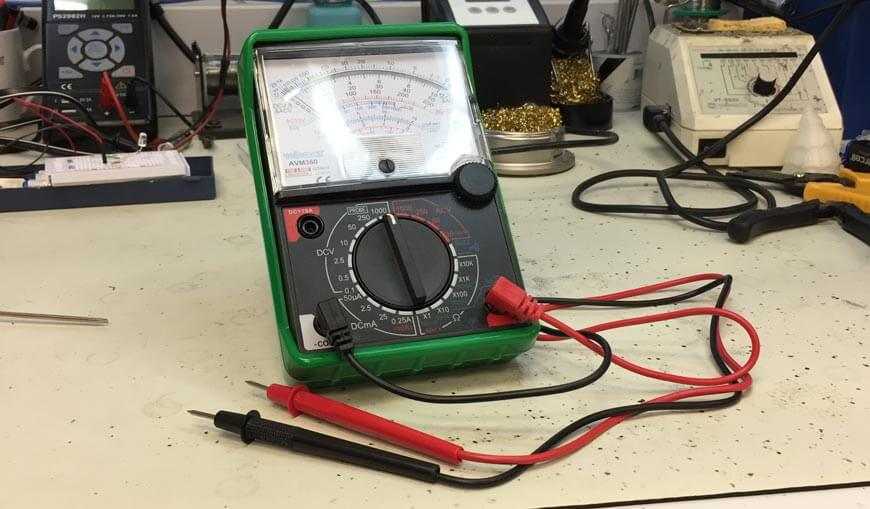

По типу сигнала приборы делятся на аналоговые и цифровые. Если устройство вырабатывает сигнал, представляющий собой непрерывную функцию измеряемой величины, оно является аналоговым, например, вольтметр, показания которого выдаются при помощи шкалы со стрелкой. В том случае, если в устройстве автоматически вырабатывается сигнал в виде потока дискретных значений, поступающий на дисплей в численной форме, говорят о цифровом измерительном средстве.

Цифровые приборы имеют некоторые недостатки по сравнению с аналоговыми: меньшая надежность, потребность в источнике питания, более высокая стоимость. Однако их отличают и существенные преимущества, в целом делающие применение цифровых устройств более предпочтительным: удобство эксплуатации, высокая точность и помехоустойчивость, возможность универсализации, сочетания с ЭВМ и дистанционной передачи сигнала без потери точности.

Значения других единиц, равные введённым выше

 открыть

 свернуть

Международная система (СИ)

мегаватт → мегаватт (МВт)
мегаватт → киловатт (кВт)

мегаватт → ватт (Вт)
мегаватт → вольт-ампер (В-А)

Единицы:

мегаватт
(МВт)

 /
киловатт
(кВт)

 /
ватт
(Вт)

 /
вольт-ампер
(В-А)

 открыть

 свернуть

СГС и внесистемные единицы

мегаватт → гигакалорий в секунду
мегаватт → килокалорий в секунду
мегаватт → калорий в секунду
мегаватт → гигакалорий в минуту
мегаватт → килокалорий в минуту
мегаватт → калорий в минуту
мегаватт → гигакалорий в час
мегаватт → килокалорий в час
мегаватт → калорий в час
мегаватт → котловая лошадиная сила (hp(S))

мегаватт → электрическая лошадиная сила (hp(E))
мегаватт → гидравлическая лошадиная сила
мегаватт → механическая лошадиная сила (hp(I))
мегаватт → метрическая лошадиная сила (hp(M))
мегаватт → килограмм-сила метр в секунду (кгс*м/с)
мегаватт → джоуль в секунду
мегаватт → джоуль в минуту
мегаватт → джоуль в час
мегаватт → эрг в секунду
мегаватт → метрическая тонна охлаждения (RT)
мегаватт → фригория в час (fg/h)

Единицы:

гигакалорий в секунду

 /
килокалорий в секунду

 /
калорий в секунду

 /
гигакалорий в минуту

 /
килокалорий в минуту

 /
калорий в минуту

 /
гигакалорий в час

 /
килокалорий в час

 /
калорий в час

 /
котловая лошадиная сила
(hp(S))

 /
электрическая лошадиная сила
(hp(E))

 /
гидравлическая лошадиная сила

 /
механическая лошадиная сила
(hp(I))

 /
метрическая лошадиная сила
(hp(M))

 /
килограмм-сила метр в секунду
(кгс*м/с)

 /
джоуль в секунду

 /
джоуль в минуту

 /
джоуль в час

 /
эрг в секунду

 /
метрическая тонна охлаждения
(RT)

 /
фригория в час
(fg/h)

 открыть

 свернуть

Британские и американские единицы

мегаватт → американская тонна охлаждения (USRT)
мегаватт → британская термальная единица в секунду (BTU/s)

мегаватт → британская термальная единица в минуту (BTU/min)
мегаватт → британская термальная единица в час (BTU/hr)
мегаватт → фут фунт-сила в секунду (ft*lbf/s)

Единицы:

американская тонна охлаждения
(USRT)

 /
британская термальная единица в секунду
(BTU/s)

 /
британская термальная единица в минуту
(BTU/min)

 /
британская термальная единица в час
(BTU/hr)

 /
фут фунт-сила в секунду
(ft*lbf/s)

 открыть

 свернуть

Естественнные единицы

В физике естественные единицы измерения базируются только на фундаментальных физических константах. Определение этих единиц никак не связано ни с какими историческими человеческими построениями, только с фундаментальными законами природы.

мегаватт → планковская мощность (L²MT⁻³)

Единицы:

планковская мощность
(L²MT⁻³)

Области применения электродвигателей

Электродвигатели являются крупнейшими потребителями электроэнергии в мире, на них приходится около 45% от всей потребляемой электроэнергии .

• Электродвигатели используются повсеместно, основные области применения:
• промышленность: насосы, вентиляторы, компрессоры, конвейеры, движущая сила для других машин и др.
• строительство: насосы, вентиляторы, конвейеры, лифты, системы отопления, вентиляции и кондиционирование воздуха и др.
• потребительские устройства: холодильники, кондиционеры, персональные компьютеры и ноутбуки (жесткие диски, вентиляторы), пылесосы, стиральные машинки, миксеры и др.

ЭД1	Функции	Области применения
Вращающиеся электродвигатели	Насосы	Системы водоснабжения и водоотведения
Системы перекачки охлажденной или нагретой воды, системы отопления, ОВК2, системы полива
Системы канализации
Перекачка нефтепродуктов
Вентиляторы	Приточно-вытяжная вентиляция, ОВК2, вентиляторы
Компрессоры	Системы вентиляции, холодильные и морозильные установки, ОВК2
Накопление и распределение сжатого воздуха, пневматические системы
Системы сжижения газа, системы перекачки природного газа
Вращение, смешивание, движение	Прокатный стан, станки: обработка металла, камня, пластика
Прессовое оборудование: обработка алюминия, пластиков
Обработка текстиля: ткачество, стирка, сушка
Смешивание, взбалтывание: еда, краски, пластики
Транспорт	Пассажирские лифты, эскалаторы, конвейеры
Грузовые лифты, подъемные краны, подъемники, конвейеры, лебедки
Транспортные средства: поезда, трамваи, троллейбусы, автомобили, электромобили, автобусы, мотоциклы, велосипеды, зубчатая железная дорога, канатная дорога
Угловые перемещения (шаговые двигатели, серводвигатели)	Вентили (открыть/закрыть)
Серво (установка положения)
Линейные электродвигатели	Открыть/закрыть	Вентили
Сортировка	Производство
Хватать и перемещать	Роботы

Примечание:

1. ЭД — электродвигатель
2. ОВК — системы отопления, вентиляции и кондиционирование воздуха

Как выбрать

Показатели характерные СТ для строительства, монтажа ТЭС, ГЭС, АЭС, ДЭС являются: мощность, надёжность электрического питания. По отдельным категориям потребителей электричества важным фактором является надёжность электроснабжения

При подборе устройств уделяют внимание защите ЛЭП. Высокая степень финансовой эффективности СТ – проектирование оптимальной сети распределительных устройств: ОРУ, ЗРУ, ВРУ по передаче электроэнергии

К затратам покупки, обслуживания трансформаторов относят устройства преобразования электроэнергии. Предприятие на перспективу развивает, проводит реконструкцию производства. Меняются требования по технической оснащённости электрических сетей характеристики силовых трансформаторов.

Обеспечение бесперебойного питания предприятия делается установкой второго СТ. 1-ый находится постоянно в работе. 2-ый считается резервным. Периодически 1 из 2 аппаратов выводят в капитальный, средний, текущий ремонт, наладку, на испытания сетей, оборудования. На предприятии устанавливают 2 агрегата с условием работы каждого аппарата с коэффициентом загрузки мощности 0,7 от номинального параметра. При выходе из строя 1 работающего аппарата из 2. Один аппарат постоянно переводится в режим резерва. При эксплуатации возникают: неисправности, проблемы с защитами, нарушения в работе оборудования РУ, подстанции. 2 работающий агрегат становится под перегруз мощности в 1,4 раза, т.е второй трансформатор можно перегружать только на 40%.

Нагрузка насосов и типы нагрузки электродвигателя

Выделяют следующие типы нагрузок:

Постоянная мощность

Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.

Постоянный вращающий момент

Как видно из названия — «постоянный вращающий момент» — подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.

Переменный вращающий момент и мощность

«Переменный вращающий момент» — эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.

Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.

Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия, которые описывают соотношение между разностями давления и расходами.

Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.

Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.

В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.

Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.

Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.

На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения — мал, а потребный вращающий момент при высокой частоте вращения — велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность — кубу скорости вращения.

Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:

Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.

В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.

Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.

Работа электрического тока

Проходя по цепи, ток совершает работу. Как например, водный поток направить течь, на лопасти генератора, то пон будет совершать работу, вращая лопасти. Так же и ток совершает работу, двигаясь по проводнику. И эта работа тем выше, чем больше величина сила тока и напряжения. Работа электрического тока, совершаемая на участке цепи, прямо пропорциональна силе тока, напряжению и времени действия тока. Работа электрического тока обозначается латинским символом A. Так как, произведение I×U есть мощность, то формулу работы электрического тока можно записать: A = P×t

Будет интересно Что такое короткое замыкание

Единицей измерения работы электрического тока, является ватт в секундах или в джоулях. Поэтому, если мы хотим вычислить, какую работу осуществил ток, идя по цепи в течение временного интервала, мы должны умножить мощность на время Рассмотрим практический пример, через реостат с сопротивлением 5 Ом идет ток силой 0,5 А. Нужно вычислить, какую работу совершит ток в течение четырех часов. Работа в течение одной секунды будет: P=I2R = 0,52×5= 0,25×5 =1,25 Вт,

Тогда за 4 часа t=14400 секунд. Следовательно: А = Р×t= 1,25×14 400= 18 000 вт-сек. Ватт-секунда или один джоуль считаетсяя слишком малой велечиной для измерения работы. Поэтому на практике применяют единицу, называемую ватт-час (втч). Один ватт-час это эквивалентно 3 600 Дж. В электротехнике используются и еще большие единицы, гектоваттчас (гвтч) и киловаттчас (квтч): 1 квтч =10 гвтч =1000 втч = 3600000 Дж, 1 гвтч =100 втч = 360 000 Дж, 1 втч = 3 600 Дж.

Мощность электрического тока

Как рассчитать сопротивление и мощность

Допустим, требуется подобрать токоограничивающий резистор для блока питания схемы освещения. Нам известно напряжение питания бортовой сети «U», равное 24 вольта и ток потребления «I» в 0,5 ампера, который нельзя превышать. По выражению (9) закона Ома вычислим сопротивление «R». R=24/0,5=48 Ом. На первый взгляд номинал резистора определен. Однако, этого недостаточно. Для надежной работы семы требуется выполнить расчет мощности по току потребления.

Согласно действию закона Джоуля — Ленца активная мощность «Р» прямо пропорционально зависит от тока «I», проходящего через проводник, и приложенного напряжения «U». Эта взаимосвязь описана формулой Р=24х0,5=12 Вт.

Проведенный расчет мощности резистора по току его потребления показывает, что в выбираемой схеме надо использовать сопротивление величиной 48 Ом и 12 Вт. Резистор меньшей мощности не выдержит приложенных нагрузок, будет греться и со временем сгорит. Этим примером показана зависимость того, как на мощность потребителя влияют ток нагрузки и напряжение в сети.

Обозначение и история возникновения

Прежде чем приступать к подробному рассмотрению ватта, нужно дать ему правильное обозначение. Ватт — это единица, которая используется для измерения мощности. Чаще всего название записывается в сокращенном виде — Вт. Английское сокращение величины — W.

История единицы измерения Вт начинается с конца позапрошлого века. Ее впервые стали использовать в Великобритании. Но это не означает, что необходимость измерять мощность появилась именно в то время. Ее определяли и до появления этой единицы.

Для измерения физической величины, которая сегодня у многих ассоциируется преимущественно с электричеством, уже в XVIII веке использовалась единица, называемая лошадиной силой. За ее основу была взята мощность ездовых лошадей. Традиция измерять в лошадиных силах сохранилась и сегодня, будучи успешно перенесенной с лошадей на автомобили. Сегодня одна лошадиная сила равна примерно 735 Вт.

До введения ватта лошадиные силы в различных странах были разными. Единица Вт получила свое название в честь ученого, которого считают прародителем промышленной революции. Его звали Джеймсом Ваттом. Жил он в XVIII—XIX столетиях и прославился тем, что создал паровой универсальный двигатель.

Много своих работ ученый посвятил изучению мощности. Именно он для ее измерения впервые начал использовать лошадиную силу. Спустя 63 года после его смерти была введена и названа в его честь та самая единица, которая используется до сих пор.

Средства измерения

Приспособления, предназначенные для измерения, должны обладать нормированными характеристиками, а также сохранять на протяжении определенного времени либо воспроизводить единицу той величины, для измерения которой они предназначены.

Средства измерения электрических величин подразделяются на несколько категорий в зависимости от назначения:

• Меры. Данные средства служат для воспроизведения величины некоторого заданного размера – как, например, резистор, воспроизводящий с известной погрешностью определенное сопротивление.
• Измерительные преобразователи, формирующие сигнал в форме, удобной для хранения, преобразования, передачи. Для непосредственного восприятия информация такого рода недоступна.
• Электроизмерительные приборы. Эти средства предназначены для представления информации в доступной наблюдателю форме. Они могут быть переносными или стационарными, аналоговыми или цифровыми, регистрирующими или сигнализирующими.
• Электроизмерительные установки представляют собой комплексы вышеперечисленных средств и дополнительных устройств, сосредоточенные в одном месте. Установки позволяют проводить более сложные измерения (например, магнитных характеристик или удельного сопротивления), служат как поверочные или эталонные устройства.
• Электроизмерительные системы тоже являются совокупностью различных средств. Однако, в отличие от установок, приборы для измерения электрических величин и прочие средства в составе системы рассредоточены. С помощью систем можно измерять несколько величин, хранить, обрабатывать и передавать сигналы измерительной информации.

При необходимости решения какой-либо конкретной сложной измерительной задачи формируют измерительно-вычислительные комплексы, объединяющие ряд устройств и электронно-вычислительную аппаратуру.
