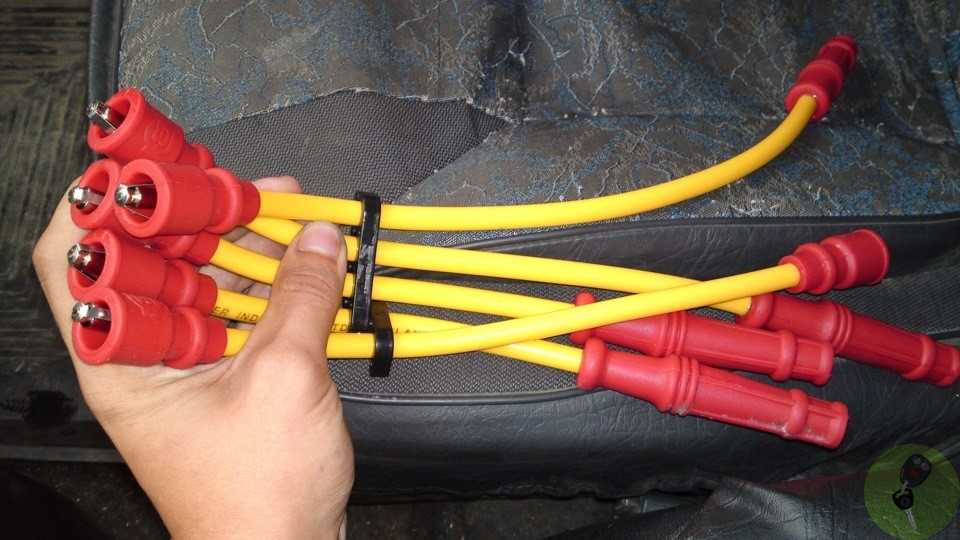

Высоковольтные провода для автомобиля

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

• Обеспечение надежного контакта с жилок провода;
• Надежные и прочные крепления;
• Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Рекомендации по уходу за высоковольтными проводами:

Производите периодическую проверку высоковольтных проводов на наличие повреждений.
Проверяйте надежность соединений наконечником с элементами системы зажигания;

Все манипуляции по снятию и установке высоковольтных проводов проводите бережно и осторожно, не дергая за изоляцию.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

• нихром, сплав никеля с хромом;
• хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
• полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
• стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Наконечник высоковольтного провода – для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Характеристики высоковольтных проводов

Основные характеристики высоковольтных проводов — электрическое сопротивление. Высоковольтный провод является источником радиопомех, и помет тем больше, чем меньше электрическое сопротивление провода. Снизить уровень помех можно двумя способами — установкой резистора в высоковольтном тракте, или повышать сопротивление самих проводов. Сегодня прибегают к обоим способам, поэтому провода делятся на три группы по сопротивлению:

• С «нулевым» сопротивлением — провода с медными жилами, их удельное сопротивление не превышает 0,022 Ом/м;
• С низким распределенным сопротивлением — провода с неметаллической жилой и индуктивным типом сопротивления, их удельное сопротивление лежит в пределах 1-6 кОм/м;
• С высоким распределенным сопротивлением — провода с неметаллической жилой и резистивным типом сопротивления, их удельное сопротивление лежит в пределах 12-40 кОм/м.

В зависимости от сопротивления высоковольтные провода имеют различную применимость и совместимость с другими компонентами системы зажигания.

Применимость проводов по типу системы зажигания:

• В контактных системах зажигания — провода с удельным сопротивлением до 1-1,5 кОм/м;
• В бесконтактных (электронных, микропроцессорных) системах зажигания — провода с удельным сопротивлением свыше 1,5-3 кОм/м.

Совместимость проводов со свечами и добавочными сопротивлениями:

• Провода с низким сопротивлением — могут эксплуатироваться со свечами, имеющими резистор, или добавочным сопротивлением;
• Провода с высоким сопротивлением — могут эксплуатироваться со свечами без резистора, не требуют применения добавочного сопротивления.

Следует отметить еще две характеристики высоковольтных проводов.

• Пробивное напряжение — в соответствии со стандартами составляет 35-40 кВ;
• Рабочий диапазон температур — по стандарту от -60 до +110°C;

Как проверить высоковольтные провода зажигания

Проверка высоковольтных проводов зажигания на пробой осуществляется одним из трех способов.

• Визуальная проверка

  Визуальный осмотр является наиболее простым способом проверить и обнаружить повреждения изоляционного слоя высоковольтной проводки. В процессе такой проверки нужно убедиться, что на поверхности изоляции отсутствуют трещины, надрезы и заметные потертости.

  Определить визуально пробой можно по искрению. Для этого в темное время суток достаточно открыть капот автомобиля, завести мотор и выключить освещение. Пробой изоляции будет заметен невооруженным глазом по пробегающим по проводке искрам.

• Проверка «дедовским» способом

  Зачастую визуально нельзя определить, что высоковольтный провод зажигания неисправен. В таких случаях используется старый испытанный способ, заключающийся в следующих действиях. Запускается двигатель и оставляется работать на холостых оборотах. Далее со свечей поочередно снимаются и затем обратно надеваются контакты. Все операции необходимо выполнять в резиновых перчатках, не касаясь телом кузова автомобиля. Проводник неисправен, если при его отсоединении от свечи работа двигателя не изменится.

• Проверка с помощью провода

  Следующий способ заключается в использовании отрезка провода, зачищенного с обоих концов. Проверка проводится ночью при запущенном двигателе. Отрезок одним концом замыкается на кузов машины («масса»), вторым концом нужно водить по высоковольтной проводке зажигания. Если при проведении по изоляции появляется искра, в данном месте имеется пробой. Таким образом проверяется не только изоляция, но и пластмассовые защитные колпачки.

• Проверка высоковольтных проводов зажигания мультиметром

  Мультиметром автовладельцы обычно измеряют напряжение, однако этим же прибором можно определять и сопротивление, что очень полезно при проверках.

  Для измерения высоковольтные провода зажигания предварительно отсоединяются либо полностью снимаются. Мультиметр нужно перевести в режим измерения сопротивления, затем щупами прибора необходимо дотронуться до двух концов одного провода. Прибор покажет измеренное значение.

  В норме сопротивление свечной проводки должно составлять от 3,5 до 10 кОм. Точные данные обязаны быть указаны на изоляционном слое. Определенное проверкой значение сопротивления будет зависеть от материала жилы, длины провода, используемой изоляции, наличия в ней микроскопических повреждений и т. д.

Если в результате проверки один проводник оказался неисправен, в скором времени выйдут из строя и остальные. Поэтому замена высоковольтной проводки зажигания производится комплектом, а не отдельными проводами. По отдельности эти изделия, скорее всего, вам не продадут.

Диагностика высоковольтных проводов

Если вы обнаружили вышеуказанные неисправности в работе авто, то обратите внимание на высоковольтные провода зажигания. В современных машинах они работают достаточно долго, более 100 тыс

км. Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус.

Найдите темное место, лучше в гараже, очистите провода от гари и смазки. Заведите двигатель и посмотрите, что происходит под крышкой капота. Вы увидите легкое свечение вокруг бронепроводов. Если не увидите, а двигатель работает, то это совсем хорошо. Но если свечение выражено ярко или провода искрят, то это признаки нарушения диэлектрика.

Иногда в утечках виноваты смазка или масла, попавшие в наконечники. В этом случае напряжение становится крайне опасным источником возгорания авто.

Легко диагностировать систему зажигания по звуку аудио системы. Метод подходит только для владельцев автомобилей со старыми аналоговыми магнитолами. Как только начинаются проблемы с кабелями, магнитолы трещат по звуку и никакие фильтры питания не помогут.

Как проверить бронированные провода?  Определить, какой именно из них неисправен можно с помощью обычного аналогового или цифрового тестера. Проверка высоковольтных проводов не требует квалификации электрика, достаточно уметь пользоваться мультиметром и помнить, что независимо какую продукцию вы используете, смазка на изоляции должна быть тщательно очищена.

Типы проводящих жил высоковольтных кабелей:

• медь;
• медь со встроенным резистором;
• графит;
• витая стальная навивка на диэлектрик.

В первом случае сопротивление высоковольтных проводов будет приближаться к нулю, в трех последующих должно колебаться от 4 до 20 кОм в зависимости от марки. Если мультиметр отображает показания выше, то это признак непригодности шнура. Смазка, на неочищенном щупе и грязная поверхность изоляции исказят показания прибора. Смазка может быть токопроводящей и, замеряя сопротивление жилы, вы можете на самом деле видеть результат сопротивления смазки а не провода.

Проверка тестером не сможет выявить нарушения диэлектрика и проблемы с контактами в зажимах, если они покрыты смазкой.

Как проверить высоковольтные провода без мультиметра? Только поднеся их оголенным концом к корпусу авто. Наличие искры обозначает исправность цепи. Искра должна быть мощной и стабильной.

Во время измерений обязательно изгибайте оплетку и изоляцию, особенно в местах крепления коннекторов. Если показания прибора изменяются, то девайс ненадежен, и его лучше заменить.

Характеристики высоковольтных проводов

Основные характеристики высоковольтных проводов — электрическое сопротивление. Высоковольтный провод является источником радиопомех, и помет тем больше, чем меньше электрическое сопротивление провода. Снизить уровень помех можно двумя способами — установкой резистора в высоковольтном тракте, или повышать сопротивление самих проводов. Сегодня прибегают к обоим способам, поэтому провода делятся на три группы по сопротивлению:

• С «нулевым» сопротивлением — провода с медными жилами, их удельное сопротивление не превышает 0,022 Ом/м;
• С низким распределенным сопротивлением — провода с неметаллической жилой и индуктивным типом сопротивления, их удельное сопротивление лежит в пределах 1-6 кОм/м;
• С высоким распределенным сопротивлением — провода с неметаллической жилой и резистивным типом сопротивления, их удельное сопротивление лежит в пределах 12-40 кОм/м.

Так как провода имеют небольшую длину (в пределах 30-80 см), то их сопротивление редко достигает 16 кОм.

В зависимости от сопротивления высоковольтные провода имеют различную применимость и совместимость с другими компонентами системы зажигания.

Применимость проводов по типу системы зажигания:

• В контактных системах зажигания — провода с удельным сопротивлением до 1-1,5 кОм/м;
• В бесконтактных (электронных, микропроцессорных) системах зажигания — провода с удельным сопротивлением свыше 1,5-3 кОм/м.

Совместимость проводов со свечами и добавочными сопротивлениями:

• Провода с низким сопротивлением — могут эксплуатироваться со свечами, имеющими резистор, или добавочным сопротивлением;
• Провода с высоким сопротивлением — могут эксплуатироваться со свечами без резистора, не требуют применения добавочного сопротивления.

Следует отметить еще две характеристики высоковольтных проводов.

• Пробивное напряжение — в соответствии со стандартами составляет 35-40 кВ;
• Рабочий диапазон температур — по стандарту от -60 до +110°C;

Данные характеристики установлены отечественным стандартом ГОСТ Р 53826-2010 и международным стандартом ISO 3808:2002. Многие производители предлагают высоковольтные провода с улучшенными характеристиками, например — с диапазоном рабочих температур до +220°C, с повышенным напряжением пробоя, увеличенным сроком службы и т.д.

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Что ещё можно посоветовать

Кроме перечисленных комплектующих, встречаются и такие, как Bautler, хopc.

Продукция от Bautler, зарекомендовавшая себя у потребителей высокой надёжностью и эффективностью

Bautler использует каучук для изолирующего слоя, что вызывает небольшое утолщение продукции, но позволяет работать в более тяжёлых условиях для деталей зажигания.

Также нельзя не сказать о продукции компании xopc. Она присутствует на автомобильном рынке с 1995 года. Специалисты отмечают, что сегодня фирма xopc является одним из крупнейших производителей силиконовых кабелей в РФ. Для изготовления своей продукции фирма xopc использует импортное сырьё. Производственный процесс тщательно контролируется на всех этапах производства.

Также хочется сказать несколько слов о бронепроводах для систем зажигания автомобилей. Первые образцы таких деталей начали применять на транспортных средствах, предназначенных для Вооружённых Сил. Они подвергались дополнительной экранировке металлической оплёткой для защиты радиоэлектронных устройств от помех. Встретить в настоящее время такие бронепровода можно только на старых автомобилях. Достижения разработчиков позволяют изготавливать бронепровода без видимой металлической экранировки.

В заключение хочется порекомендовать автолюбителям при необходимости замены бронепровода или высоковольтных проводов, в первую очередь руководствоваться инструкцией по эксплуатации транспортного средства. Выбрать можно слон, или другую марку, но это не должно быть в ущерб силовому агрегату.

Назначение и срок службы

Выполняемая работа проводов становится понятной из названия. В процессе работы двигателя осуществляется подвод высоковольтного тока для свечей зажигания с целью своевременного образования искры в цилиндрах. Генерируемое напряжение достигает 50кВ. В процессе передачи тока побочный процесс нагрева проводки практически неизбежен. За счет использования изоляции одновременно обеспечивается защита кузова автомобиля и агрегатов от утечки электрического тока.

Регламент проведения технического обслуживания практически ни для одной модели не устанавливает межсервисный интервал на замену проводов. Обычно нормируется установка новых свечей. Чаще всего такой показатель установлен на уровне 30 тыс. км. При обслуживании машины в частном порядке и нормальной работе двигателя, свечи работают и до 50 тыс. км. Обычно провода высоковольтные зажигания подвергают визуальному осмотру именно в этот момент.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

• неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
• слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Еще одна часто встречающаяся неисправность – разрыв (полный или частичный) электрической цепи. В итоге на электрод подается недостаточное напряжение, либо оно отсутствует вовсе. Это можно определить по нагару свечи, который будет черным и влажным. Другие причины и неисправности:

1. Утечка электроэнергии обычно связана с загрязненной катушкой зажигания, крышкой распределителя (модулем), а также сломанными колпачками, которые в этом случае теряют свои диэлектрические свойства.
2. Отсутствие достаточного напряжения может быть обусловлено тепловым повреждением свечных колпачков, расположенных ближе других элементов зажигания к горячему мотору. Однако такая причина неисправности ВВ обычно вызывается их низким качеством.
3. Ухудшение электрического контакта может произойти из-за постоянной вибрации двигателя, в итоге которой соединительные места разбалтываются.
4. Длительный эксплуатационный срок влияет на состояние изоляционного слоя, который постепенно растрескивается из-за высокой температуры, паров масла, бензина, антифриза и перестает выполнять свою главную функцию – не допускать утечки тока. Повредиться изоляция может и из-за превышения максимально допустимого уровня напряжения, выдаваемого катушкой зажигания (если пробивается ее первичная обмотка). Когда трещины достигают токопроводящей жилы, происходит пробой на «массу» в результате чего высоковольтный импульс до свечи не доходит.
