Кембрики для проводов: назначение, виды, выбор, как использовать

Правила использования

Теперь, когда вы знаете, что такое термоусадка, разберем, как ее правильно использовать. Хотя производители и рекомендуют сжимать ее при помощи специального фена, но абсолютное большинство электриков и монтажников пользуется обычной зажигалкой. Применение такого способа практичнее и быстрее. Если фен следует подключать к розетке, то зажигалка позволяет изолировать материалы даже посреди чистого поля.

Считаем: 4*6=24, что меньше имеющегося диаметра, поэтому плотного прилегания достичь не получится. В нашем примере лучше использовать трубку 8-10 мм с коэффициентом 4:1.

Соединять провода следует со сдвигом друг относительно друга, чтобы избежать короткого замыкания. Сначала их отсоединяют друг от друга, затем отрезают и зачищают на нужную длину, надевают трубку и спаивают или крепят при помощи клипсы. Затем термоусадка надвигается на оголенный провод. Чем нагреть термоусадочную трубку? Для этого можно использовать фен, зажигалку, горелку. То же самое проделывается со вторым проводом, после чего вся изоляция закрывается третьим слоем.

Начинать усадку рекомендуется или от середины к краям, или от одного края к другому. Не нужно сначала запаивать концы — внутри останется воздух, который вы не сможете удалить.

Не нужно греть ее чересчур сильно — полимер сжимается равномерно. Повышение температуры приведет лишь к его обугливанию или порче. Трубка должна защищать соединение с двух сторон — старайтесь делать так, чтобы она накладывалась на неповрежденную изоляцию на 2—5 см. Не жалейте материал — он стоит недорого.

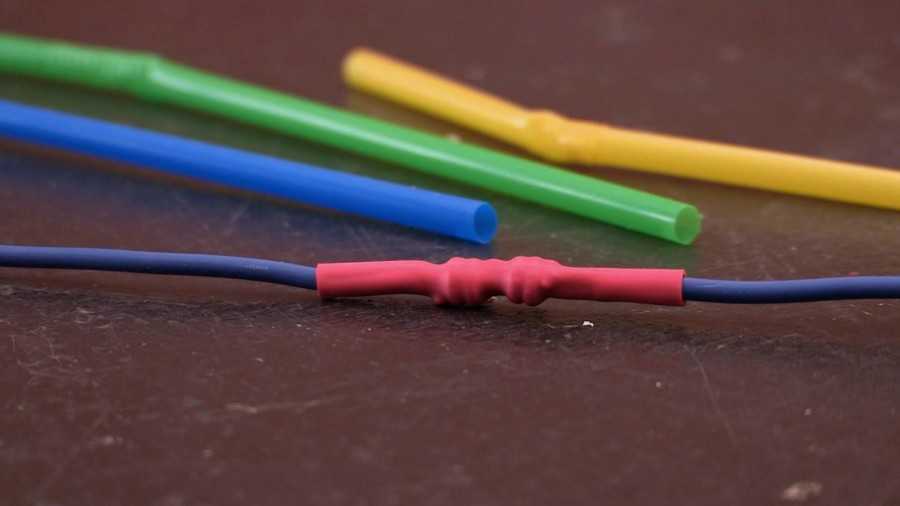

Заизолированная поверхность штекера

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов. Для установки трубки можно использовать следующий инструментарий:

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

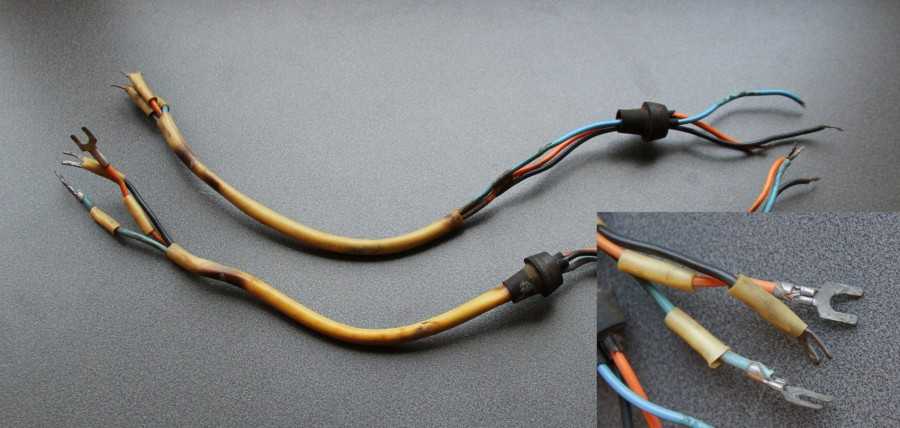

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

• широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
• безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
• долгий срок эксплуатации;
• не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
• отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

• электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
• толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
• пожароустойчивость;
• большой выбор диаметров трубок;
• высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.

Общие сведения и область применения термоусадочной трубки

Производство на заводе термоусадочной трубки осуществляется из специального термоусаживаемого материала, который меняет размеры в несколько раз в зависимости от степени повышения температуры. Оказывают влияние на изделие окружающие элементы – вода, пламя, воздух. В случае нагревания одного конца размеры термоусадочной трубки увеличатся только на данном участке, а второй конец останется в прежнем размерном диапазоне. При уменьшении диаметра происходит пропорциональное увеличение толщины стенок из термополимера, вследствие чего повышаются также изоляционные характеристики термоусадочной трубки для изоляции электропроводки.

Watch this video on YouTube

Термоусадочная трубка ТУТ способна сжиматься в размерах под воздействием температуры и обтягивать провод. ТУТ применяется в следующих сферах:

• выполнение электромонтажных работ с целью обеспечения надежной электроизоляции. Термоусадка имеет массу преимуществ по сравнению с обычной изолентой, особенно при наличии большого числа соединений;
• маркировка кабелей и электропроводки – в данном случае термоусадочные трубки используются в роли кембриков;
• обеспечение антикоррозийной защиты соединений во многих сферах;
• средство для обеспечения механической устойчивости работающих механизмов. Так, часто термоусадочные трубки используются на конвейерных катках и роликах;
• на производстве термотрубки обеспечивают надежную защиту соединений от агрессивного воздействия внешних факторов, в том числе осадков.

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Применение термоусадочной трубки

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

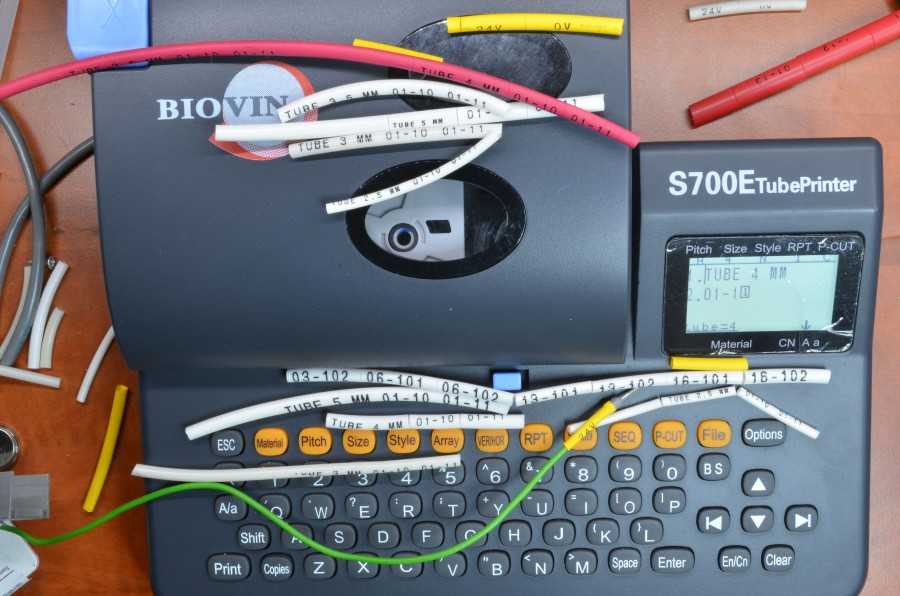

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.
