7 лучших светодиодных лент и рекомендации по выбору

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Что такое адресная светодиодная лента?

В первую очередь давайте рассмотрим, что вообще такое
цифровая Led лента, как она устроена и как работает?
По-другому ее еще называют адресной, умной или лентой “бегущий огонь”.

Главное отличие от обычных изделий заключается в присутствии на плате микросхем. Причем они могут быть как встроенными в сам светодиод.

Так и внешними.

Они позволяют управлять режимами работы каждого сегмента
по отдельности. Таким образом можно напрямую запускать и отключать свечение
любого светодиода или пикселя.

В данном случае пикселем называют ячейку из одного или
нескольких светодиодов сразу (обычно по 3 штуки).

Вы сможете управлять как яркостью, так и цветом любого
диода в ленте и при этом создавать совершенно потрясающие световые эффекты:

для автомобиля

для аквариума

на фасаде дома

на ёлке

Многообразие вариантов будет зависеть только от вашей фантазии.

Как отличить качественную хорошую светодиодную ленту от плохой

Первое — требовать от продавца сертификат. Хотя, в наш век высоких технологий и не чистых на руку продавцов, Вам всегда могут показать поддельные бумаги. Так что наличие сертификатов — не всегда является показателем настоящей хорошей светодиодной ленты.
Второе — проверить яркость диодов. Легко проверяется люксметром. Не всем подходит, т.к. его имеют не все в своем доме. А надо бы. Не обязательно приобретать себе дорогущий аппарат. Достаточно прикупить дешевый и им работать. Тем более он всегда Вам пригодится. Однажды решив заниматься светодиодным освещением Вы уже вряд ли сможете от него отказаться. А яркость проверять необходимо. Кто-то скажет, что дешевыми китайскими «показометрами» работать не серьезно и показывают они погоду. Могу не согласиться. Господа из поднебесной уже давно научились производить не плохие товары. Но нам этого и не надо. Имея на руках любой прибор люксметр нам стоит замерить на расстоянии 50 см освещенность от любой лампы накаливания. Я бы предложил 100 Вт. У таких ламп практически одинаковый световой поток. Запомнить показатели и таким же способом измерить ленту или другой источник света. Таким образом Вы с легкостью можете определить разницу между освещенностью от лампы накаливания и любым другим светодиодным источником света. Такой способ, конечно, приблизительный, но дает возможность понять, на сколько производители лукавят ( или нет ), указывая те или иные данные освещенности светодиодной ленты.

1К хорошим лентам отнесем те, которые производят на базе чипов Epistsar. Они одни из бюджетных и дают не плохой световой пучок. Если взять ЛЕД ленту на SMD 3528 ( 60 чипов на метр ), то получим яркость порядка 300 люменов на метр. Деградация, при правильной эксплуатации не превысит 2-4 процентов на каждые 1000 часов работы.

2Про плохие ленты я уже указал выше. Метр китайской ленты кустарного производства едва ли дотягивает до 200 Лм. Но все бы ничего. Вроде и дешевая и на подсветку с пивом потянет, но вот уровень деградации просто ошеломляющий. Не менее 20 процентов на каждые 1000 часов работы. Т.е. в среднем после 1000 часов Вы можете потерять четверть яркости ленты. А это уже существенно. И даже если диоды не перегорят, то света от них будет мало и придется ее менять. Мало радужная перспектива. Особенно, если установлена лента в труднодоступном месте.

3Очень хорошая светодиодная ленты также производят на епистаровских чипах, но с яркостью не менее 6 Лм. Такие устройства производят честные китайские господа. Яркость на тех же 3528 достигает до 400 Лм на метр. Уже что-то! Деградация на маленьком уровне  составляет не более 1 процента на 1000 часов. Но и таких лент есть один существенный минус — цена. Стоимость метра практически на 25 процентов больше, чем у «хороших».

4Ну и лучшие светодиодные ленты — устройства премиум класса. Их трудно найти в свободной продаже. По большей части их выпускают по спец. заказу. Чипы могут устанавливаться разных известных производителей, вплоть до Самсунговских. На таких диодах лента будет просто великолепной. Яркость на метр составит не менее 500 Лм на метр. Но и цена…( В 1,5, а то и 2 раза дороже «хороших».
я всегда предлагаю покупать только такие, если Вы устанавливаете ленты в труднодоступные места, если ленту надо использовать в качестве освещения и т.п.
Для простой подсветки хватит и хорошей китайской. Благо теперь их стало много. Нужно только правильно выбирать.

И обращу Ваше внимание на тот факт, каким еще образом можно отличить плохую LED ленту от хорошей, а может даже и лучшей.

Правила подключения

Светодиодная лента
продается в мотках по пять метров. Однако далеко не всегда требуемая длина для
монтажа подсветки совпадает с этой величиной. Поэтому ее нужно либо просто
обрезать, либо соединить два отрезка, либо подключить одновременно несколько
полосок. При этом их схемы могут различаться. Рассмотрим наиболее популярные
варианты и их отличительные особенности.

Схемы подключения двух лент к одному
блоку питания

Монтаж ленты выполнить
несложно, если все параметры рассчитаны и оборудование подобрано правильно. Нужно
просто соединить контакты лед-полоски с блоком питания, соблюдая полярность.
Если планируется программное управление подсветкой, то между светодиодной
полоской и трансформатором устанавливается соответствующий контроллер. Более
сложной схема будет, когда возникнет необходимость подсоединения двух
лед-полосок.

Основная трудность состоит в том, что материал led-кристаллов и проводников, соединяющих их, рассчитан на нагрузку при общей длине цепи, не превышающей пяти метров.

Поэтому если к концу такой полоски припаять или монтировать с помощью коннекторов отрезок длиной хотя бы 5 см, возникнет перегрузка. В результате либо перегорят лед-элементы, либо оплавятся дорожки, либо яркость и сила свечения диодов из-за постоянного перегрева существенно ухудшаться.

Выход из такой ситуации
состоит в параллельном подключении двух светодиодных полосок к блоку питания
отдельными проводами. Если подсветка трехцветная (RGB), то проводники должны
аналогичным образом подсоединяться к контроллеру, а тот в свою очередь к блоку
питания. Естественно, при такой схеме нельзя забывать о суммарном значении
электротехнических параметров лед-полосок и соответствии им блока питания.

Если надо подключить четыре ленты

Если требуется
подключить одновременно четыре светодиодных ленты (каждая не длиннее 5 метров),
необходимо приобрести два блока питания. Использование одного мощного
трансформатора не оправданно, потому что:

1. Его стоимость намного выше, чем двух вполовину меньших по мощности.
2. Для подключения 4 светодиодных лент к одному трансформатору расходуется больше проводки, чем по 2 лед-полоски к двум блокам питания.

Подключение RGB лент

Подключение трехцветных
светодиодных лент для подсветки обязательно происходит через RGB-контроллер с
соблюдением полярности. В отличие от монохромных, здесь требуется подсоединить
четыре контакта. Обозначения на материале лед-полоски должны соединяться аналогичными
клеммами на блоке управления:

• B — синий,
• R — красный,
• G — зеленый,
• V+ — общий.

Подключение нескольких RGB-лент
для подсветки к блоку питания аналогично выше рассмотренным одноцветным
аналогам, то есть параллельно – длиной не больше 5 метров. Однако контроллеры
трехцветных лед-полосок также должны выдерживать нагрузку схемы и быть
рассчитаны на суммарную ее мощность. На практике далеко не всегда можно найти
приборы с таким запасом. Поэтому применяют RGB-усилитель.

В схеме подсветки
усилитель соединяет последующую светодиодную ленту с предыдущей (тем самым
снижая нагрузку на контроллер), но при этом для него самого требуется
подключение через отдельный блок питания (рассчитанный на одну led-полоску). Таким
способом через набор усиливающих блоков и трансформаторов можно собрать
довольно большую цепь трехцветных лед-полосок на единственном контроллере.

Какие провода использовать

Согласно правилам
электромонтажных работ, проводники для подсветки в комнате или вне помещения
должны быть рассчитаны на суммарную мощность, номинальное напряжение и силу
тока светоисточника. В рассматриваемом случае, когда длина светодиодной полоски
не превышает 5 метров, оптимально использовать одно- или многожильные медные
провода с площадью сечения от 1,5 мм2.

Самые популярные модели

Перед тем как выбрать блок питания для светодиодной ленты 12В, нужно внимательно изучить рынок. Существует множество моделей устройств, у каждой из которых имеются недостатки и преимущества. Вот список самых распространенных версий:

1. PV-15 – из всех приборов именно он является самым маломощным. Блок используется для подключения светодиодных лент (напряжение 12 Вольт). Мощность устройства не превышает 15 Вт. Корпус защищен от попадания влаги, изготовлен из алюминия. Внутри имеется фильтр, который защищает устройство от перепадов напряжения в сети. Ресурс прибора — минимум 200 тыс. часов. Стоимость изделия 550-600 рублей, может размещаться вне помещений.
2. PV-40 – приборы, аналогичные предыдущим, но мощность выше (40 Вт). Используется для питания светодиодных лент, выходное напряжение 12 и 24 В. Стоимость прибора — около 1000 рублей.
3. Особенностью модели LV-50 является то, что у неё полностью герметичный корпус из пластика. Прекрасно справляется с перепадами напряжения в сети, короткими замыканиями. Используется для питания светодиодных лент вне помещений. Может применяться в интервале температур -25..+40 градусов по Цельсию. Ресурс её свыше 200 тыс. часов и стоимость — около 1000 рублей.
4. LPV-100 – это блок питания импульсного типа мощностью 100 Ватт. Он может использоваться для подключения светодиодных лент, для питания которых необходимо напряжение 12 или 24 В. В конструкции имеется встроенная защита от короткого замыкания и перенапряжения. Ресурс прибора составляет не менее 200 тыс. часов, а стоимость его колеблется в пределах 2500 рублей.
5. SUN-400 отличается большой мощностью. В нем имеется защита от скачков напряжения в сети, а также короткого замыкания. Мощность блока питания равна 400 Ватт. Он может использоваться с лентами, для питания которых необходимо напряжение 12 или 24 В. Цена прибора составляет 3500-4000 рублей.

Исходя из условий эксплуатации, нужно выбирать источник постоянного напряжения. Неразумно устанавливать БП мощностью 400 Ватт для питания ленты 10 Вт. Это невыгодно с финансовой точки зрения, да и спрятать такой прибор сложнее в комнате. Лучше использовать блок питания для светодиодной ленты 12 Вольт и мощностью 15 Вт.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

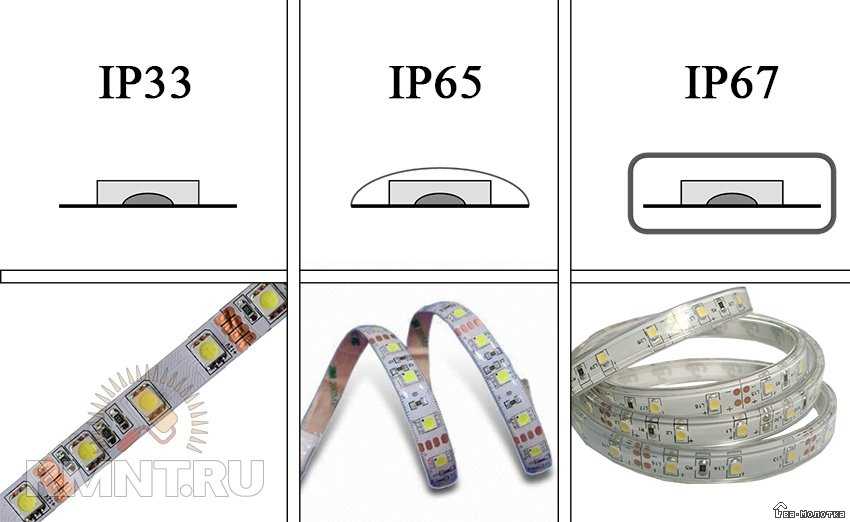

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

• IР33 — открытый тип токопровода, для кухонь не рекомендуется;
• IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
• IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

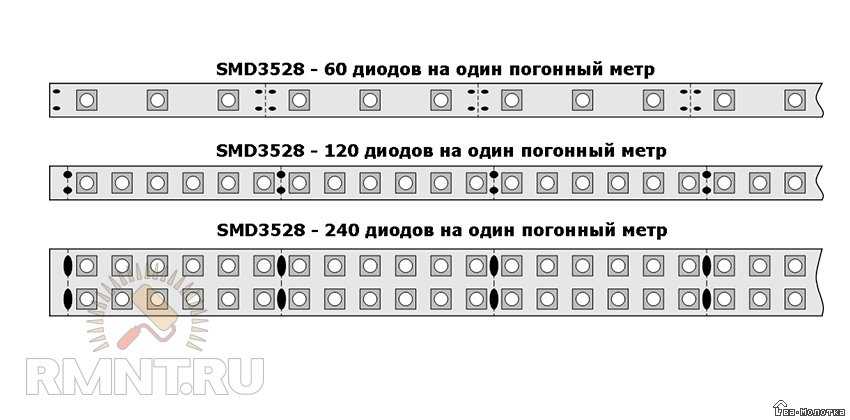

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

• SMD-3528 — диоды размером 3,5х2,8 мм;
• SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

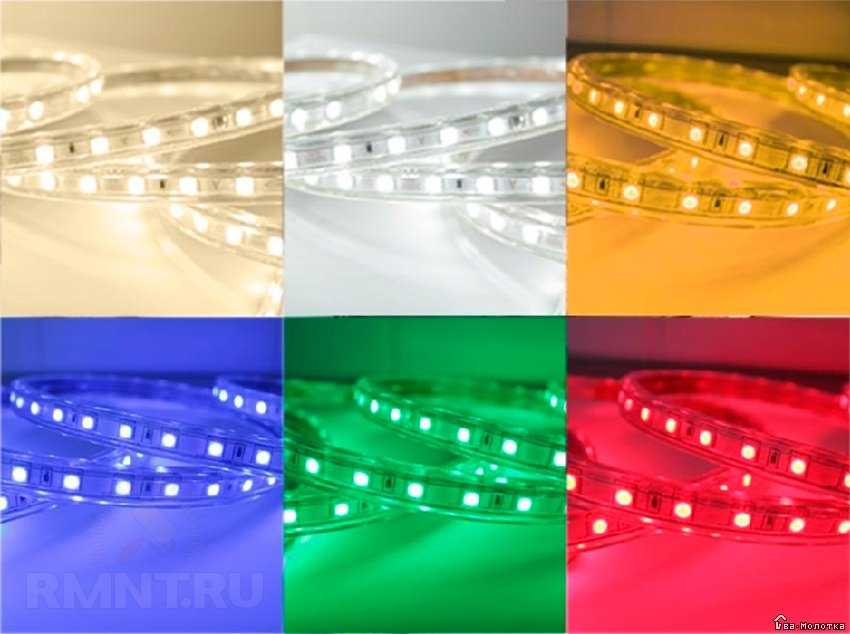

Цвета монохромных диодов с собственным свечением кристалла бывают:

• красный;
• оранжевый;
• жёлтый;
• зелёный;
• синий;
• фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

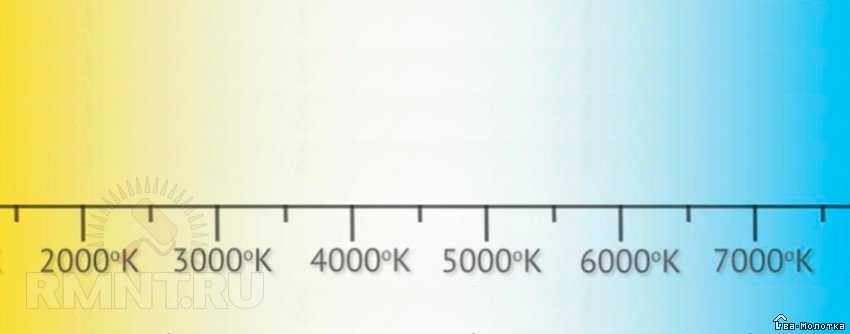

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.
