Технический справочник по кабелям и проводам

Иностранные производители

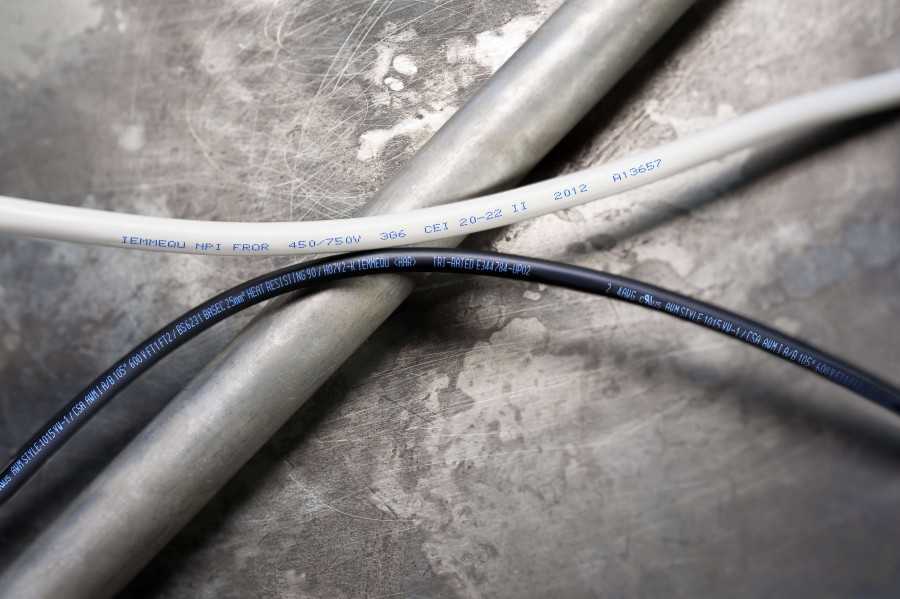

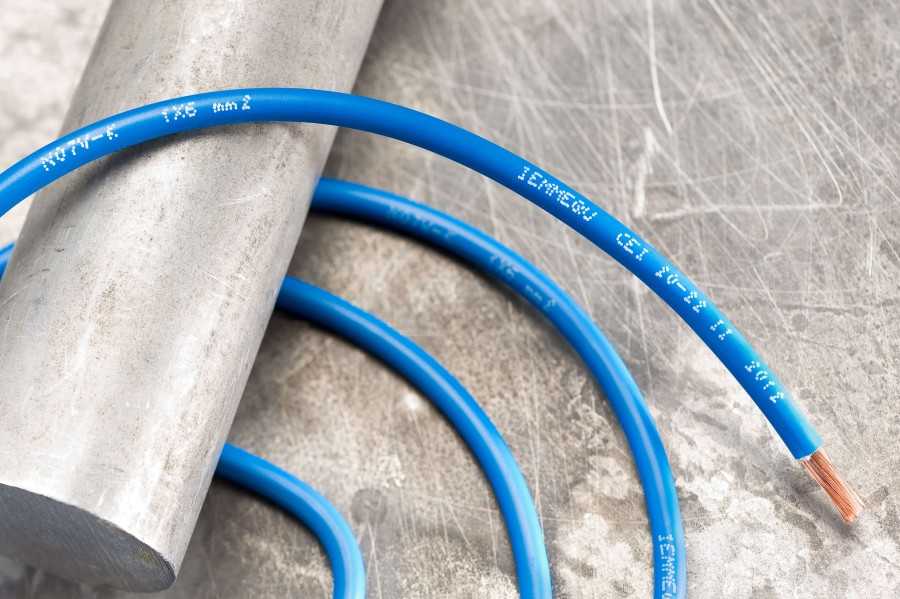

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

• N – изготавливалось по нормативам союза немецких электриков VDE;
• Y – по нашему – винил;
• H – нет опасных включений, таких как галогены;
• M – проводник для монтажа.

Для контроля:

• Y – изолировано с применением винила;
• SL – для контроля;
• Li – много жил сделан по VDE.

Для монтажа:

• H – одобренный HAR;
• N – отвечает нормам страны изготовителя;
• 05 – максимальное допустимое U = 500 В;
• 07 – максимально допустимое U = 750 В;
• V – заизолирован винилом;
• K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Виды проводов

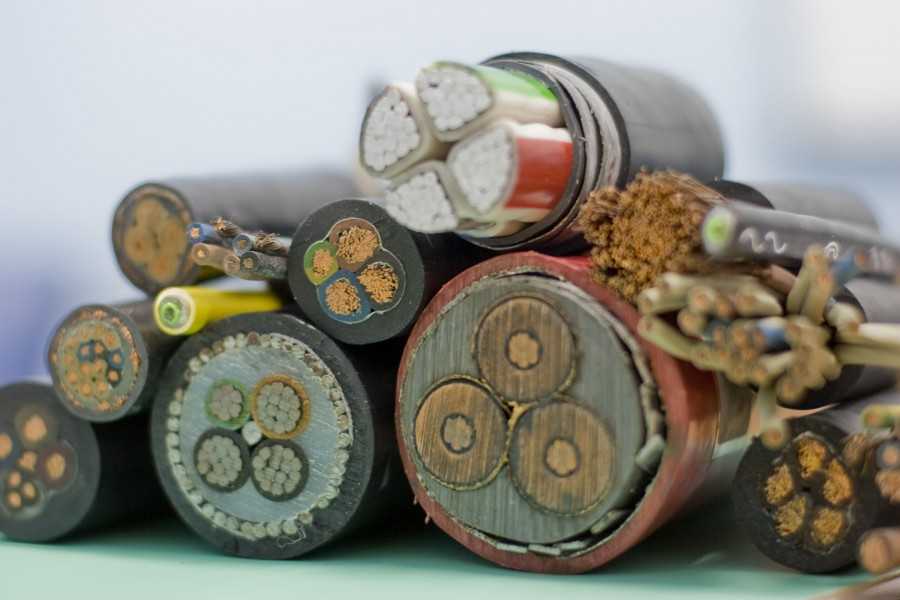

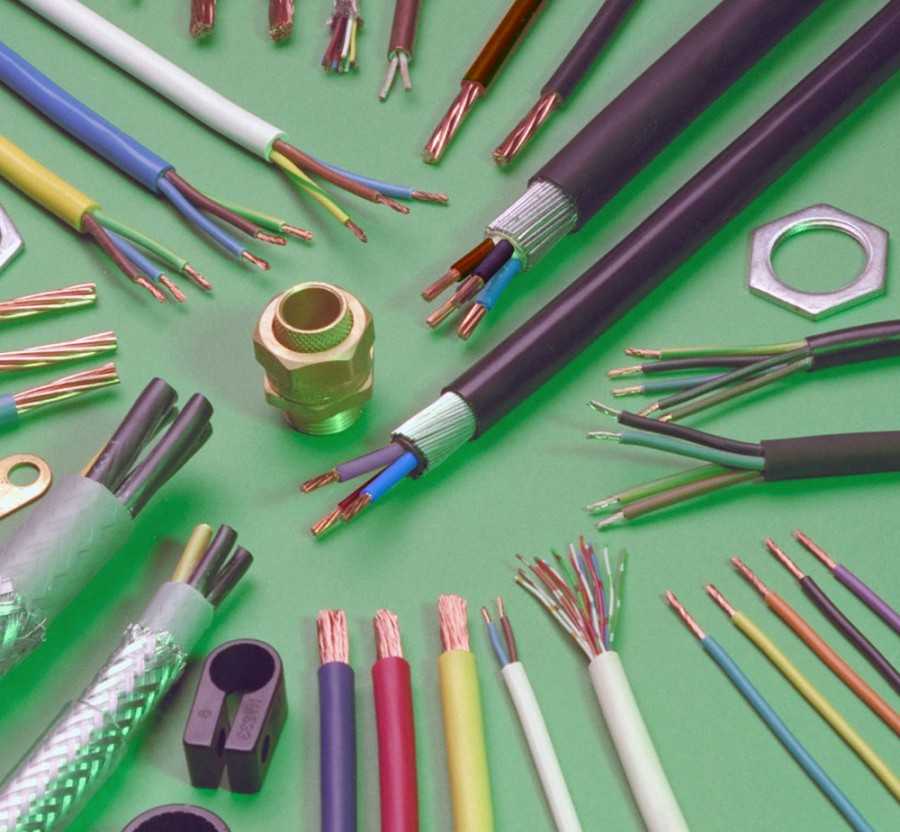

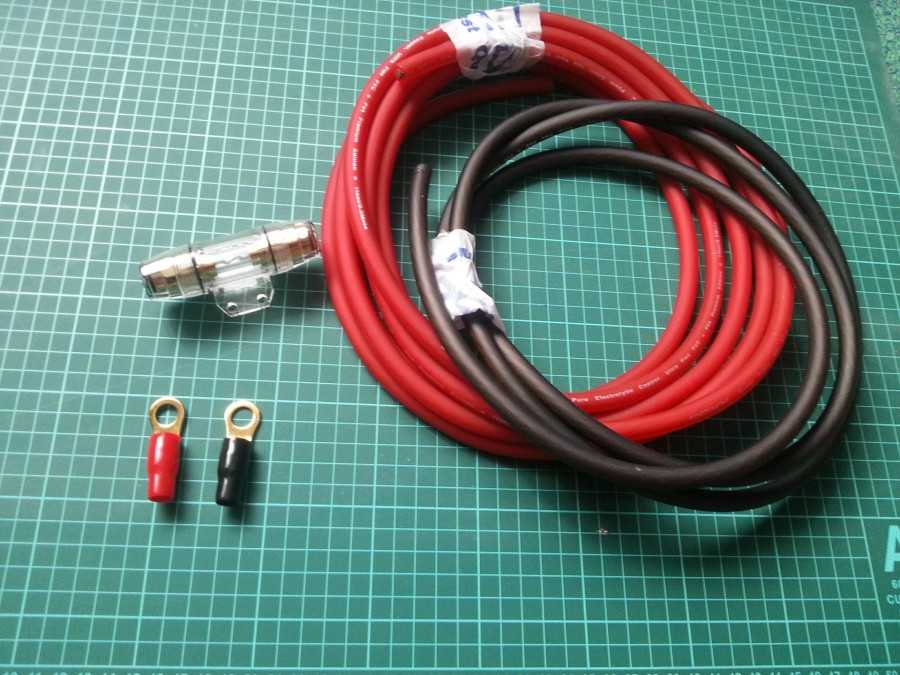

Провода делится на несколько видов: установочные, монтажные, силовые и подвесные. Каждый из данных типов изготавливают либо из алюминия, либо из меди. Также электропроводку можно разделить на кабеля с оболочной и без нее.

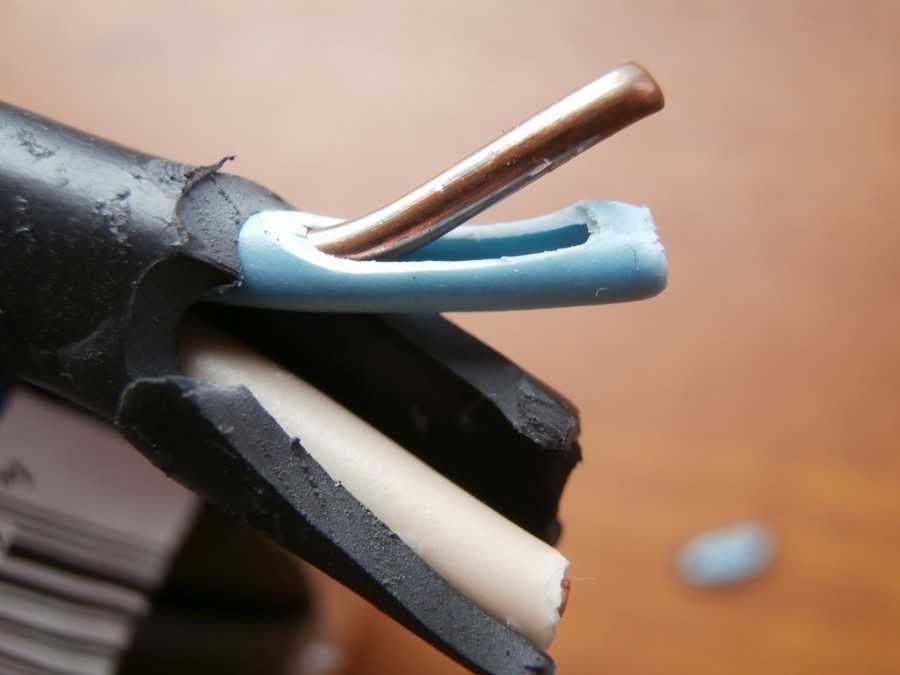

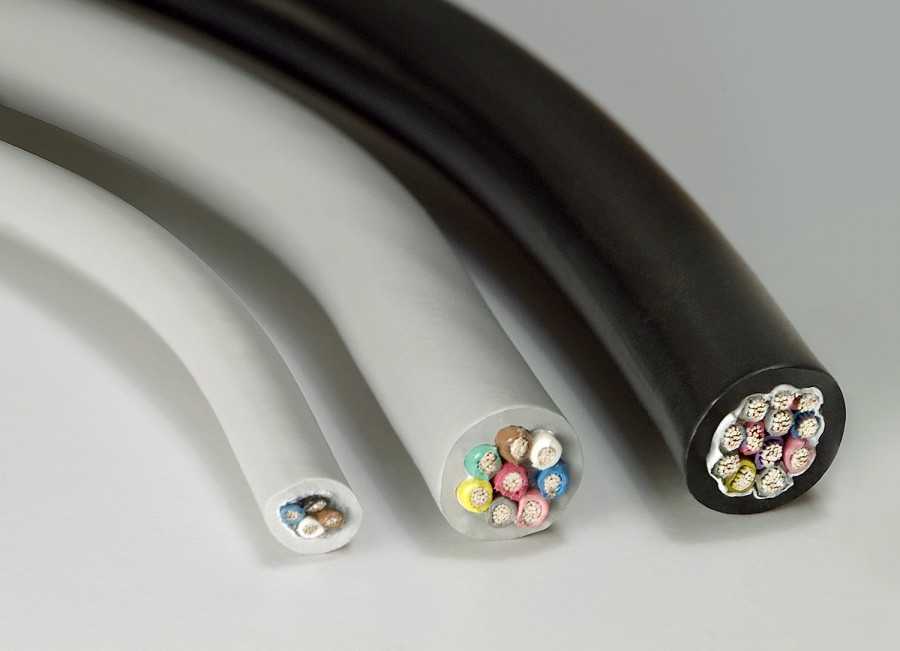

Кабель отличается от проводки наличием оболочки, то есть изоляции. Их также делят на несколько видов, в зависимости от назначения:

• Контрольные кабеля – передают какой-либо сигнал.
• Силовые – предназначены для проведения электричества.
• Радиочастотные – с помощью них налаживают связь. Также используются радиотехническими устройствами.
• Кабеля для управления – используют в различных автоматических системах.

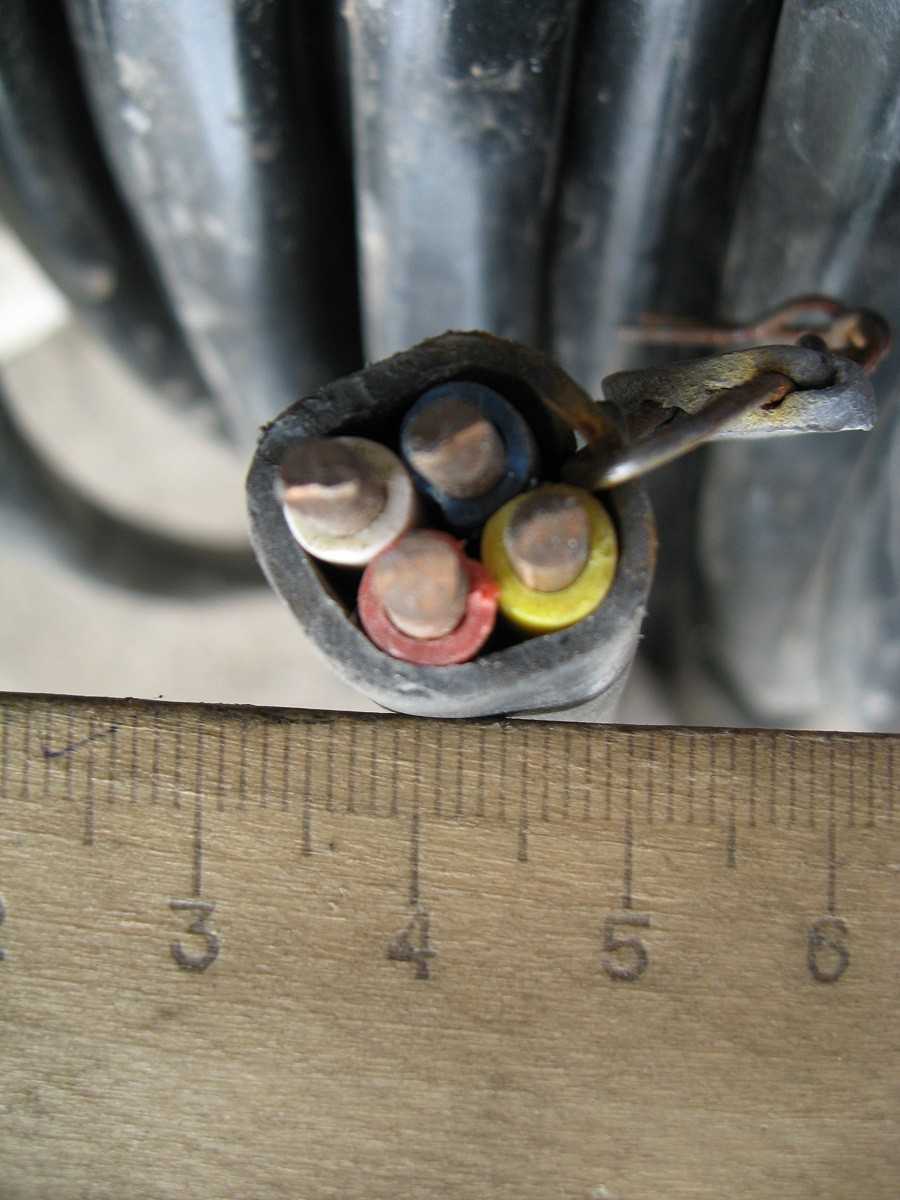

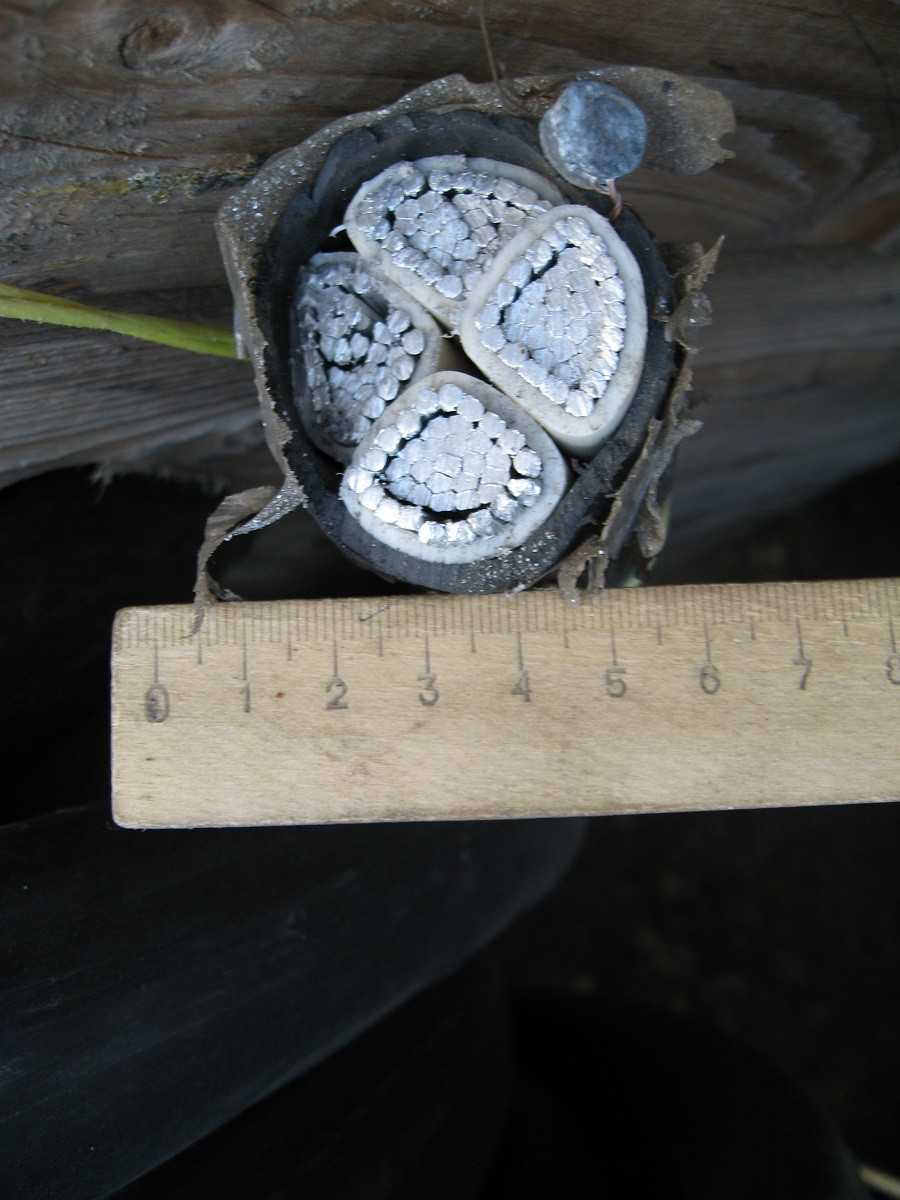

Выбирать кабель нужно не только по назначению, учитывайте сечение, количество жил, а также материал, из которого они сделаны.

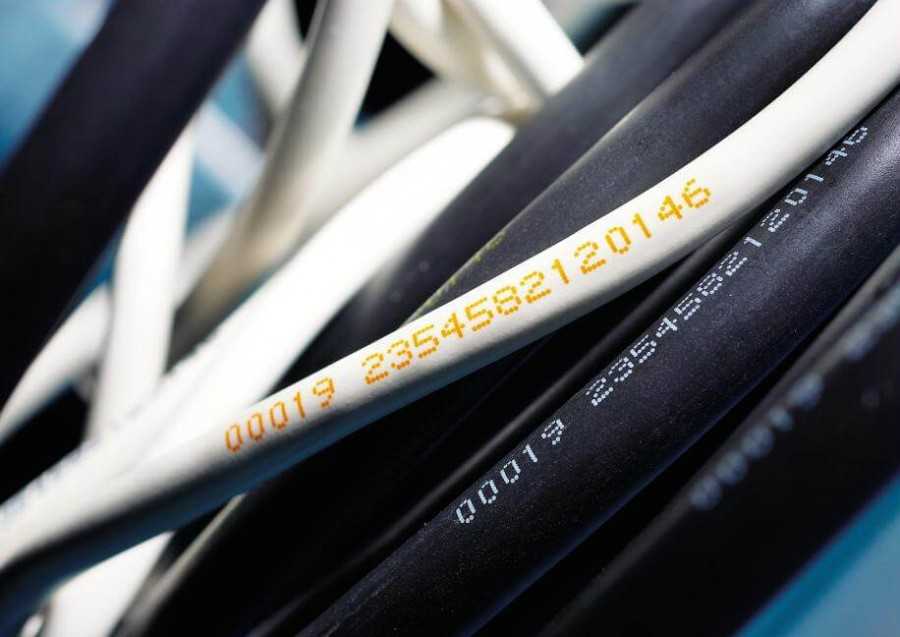

Обратите вниманию на изоляцию – это тоже важно. Узнать все вышеперечисленные параметры можно прочитав маркировку.

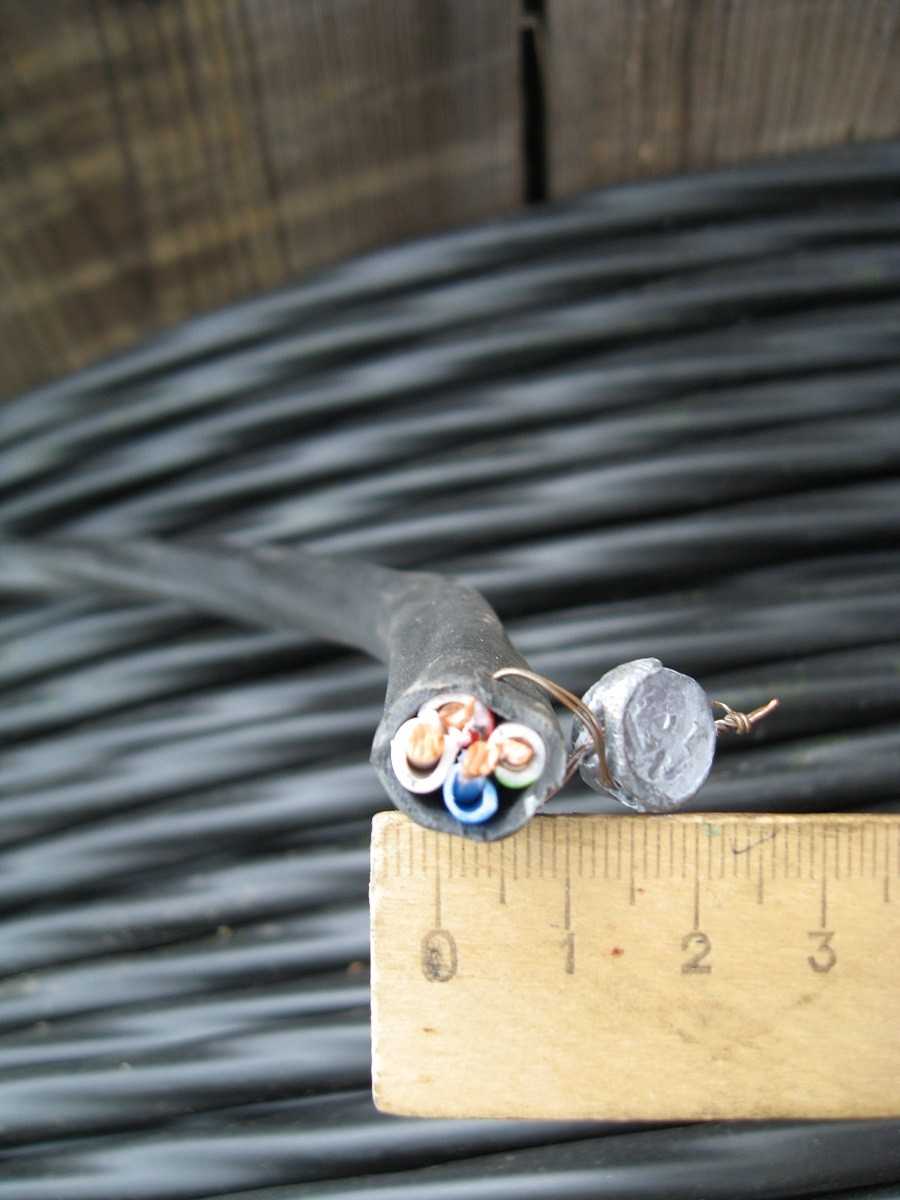

Использование кабеля ВВГ

Относительно технических характеристик провода, то данный вид кабеля ориентирован на передачу и распределение электрической энергии в специальных установках, которые рассчитаны на переменное напряжение в диапазоне от 660 до 1000 В с частотой 50 Гц.

При выборе электропровода необходимо уделять пристальное внимание его эффективности и надежности.

Не менее важным параметром для ВВГ является навивание. Одножильный кабель должен спокойно выдержать навивание в 20 диаметров, многожильный, в свою очередь, должен сохранять свои качественные характеристики при навивании 15 диаметров. Допускается отклонение после навивания не более 5%.

Область применения кабеля ВВГ крайне обширна. Его можно использовать на открытом пространстве в сухих помещения производственного назначения, в шахтах по добыче природных ископаемых, в помещениях, где имеется серьезная угроза возникновения коррозии, а также в помещениях с повышенной опасностью возникновения пожаров.

Иными словами, линия типа ВВГ ограничен прокладкой по земле. Это связано с тем, что отсутствует слой брони, защищающего от внешнего воздействия. Провод ВВГ не может использоваться без наличия дополнительных мер защиты, к числу которых относятся трубы.

В бытовом плане он может использоваться во время прокладки электрической проводки в стенах и различных кабель-каналах. Иногда электропроводка используется и на улице. Для этого необходимо использовать гофру для защиты материала. Силовые ввг провода активно применяются при ремонтных работах.

• для групп освещения наиболее приоритетным вариантом является продукция с сечением 3*1,5;
• для розеток необходимо использовать ВВГ с сечением 3*2,5;
• для подключения электрических приборов малой мощности идеально подойдет линия с сечением 3*4.

Как мы видим, имеется несколько типов ввг проводов, которые найдут свое применение в различных сферах хозяйственной деятельности.

Основные параметры NYM

Выбирая такое изделие как кабель, необходимо обратить внимание на основные технические характеристики этого продукта, а именно:

• гарантийный срок службы изделия — 5 лет;
• температура, что позволена при эксплуатации — от -50°C до +50°C;
• минимальная температура разрешенная для укладки — не менее -5°C;
• срок эксплуатации(службы) изделия — от 30 лет
• наименьший радиус, что допускается при искривлении — четыре внешних диаметра;
• стандартная длинна изделия — не менее 50м;
• наибольшая допустимая температура накала изделия (на длительный срок) при эксплуатации — +70°C;
• желаемый коэффициент влажности воздуха при температуре не более при 35 С -98%.

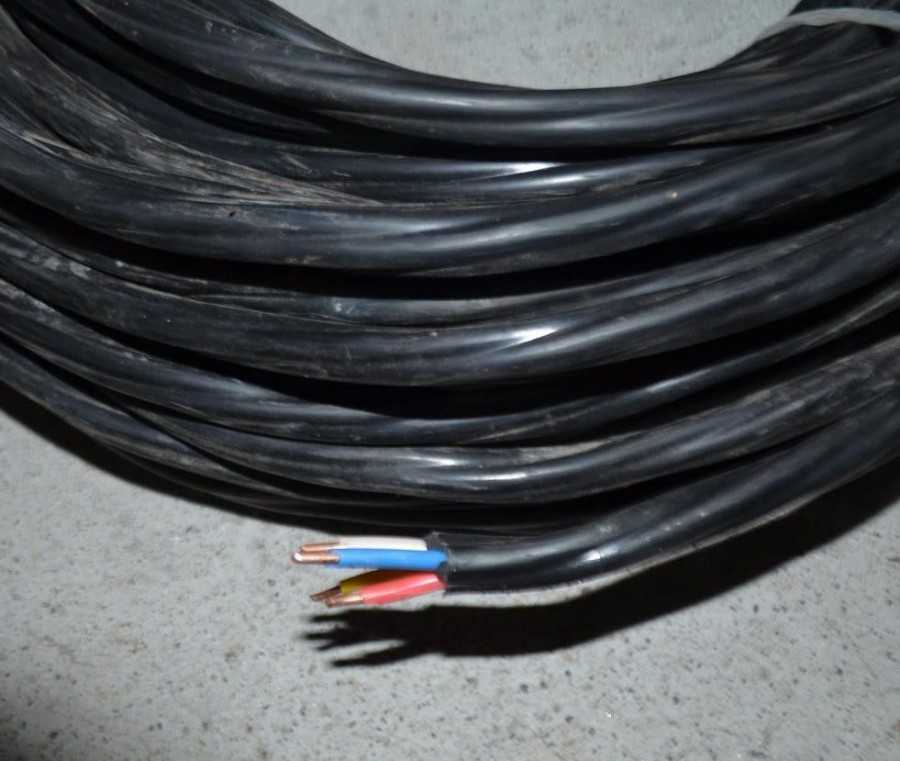

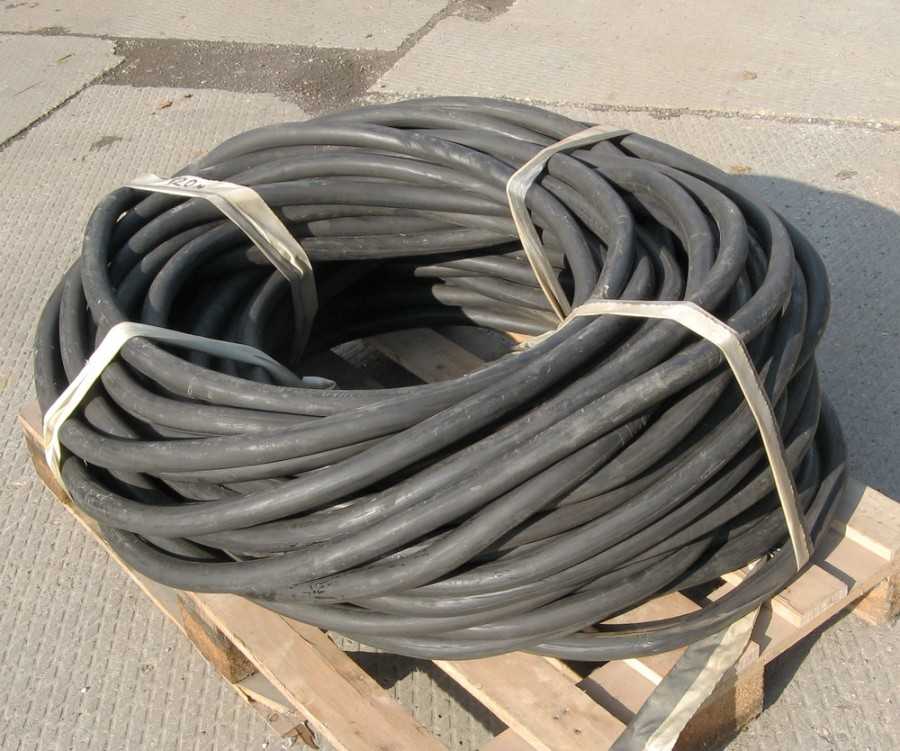

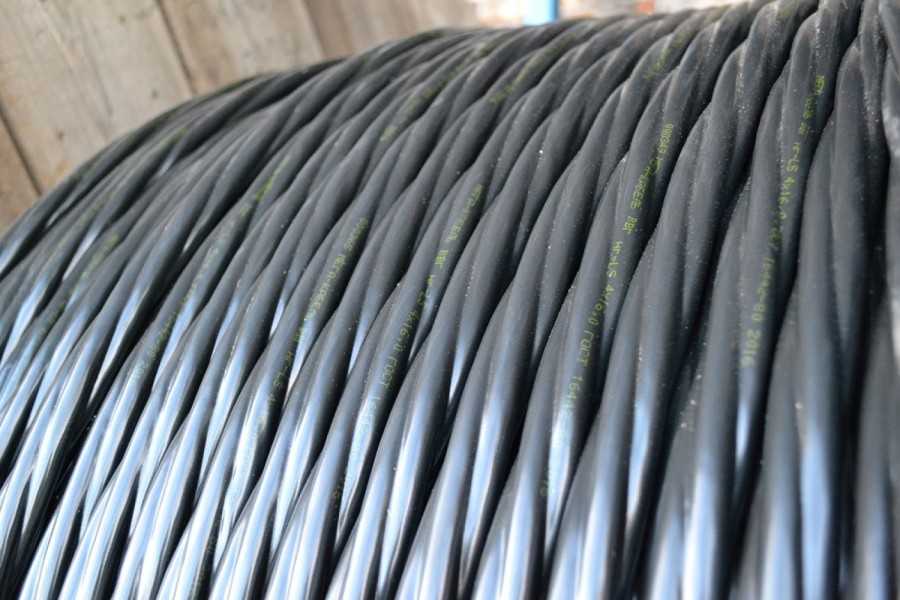

Моток кабеля стандартной длины в упаковке (50 и более метров)

Не стоит забывать о важности знаний про допустимый ток для данного изделия. Все зависит от сечения жил, температуры снаружи и самого способа прокладки

Вот основные необходимые данные предоставлены в таблице.

Таблица нагрузочных токов:

Касательно остальных характеристик кабеля (допустимый уровень напряжения, общий диаметр самого изделия, весовые характеристики и пр), они скорее всего будут отличаться друг от друга, все зависит от размеров самого проводника. Все наиболее значимые параметры можно пересмотреть в таблицах.

Таблица основных характеристик:

Основные табличные данные (наиболее распространенные и востребованные) и характеристики.

Таблица сечение\удельный вес кабеля марки NYM-J:

Таблица допустимых токов:

Маркировка по пожарной безопасности

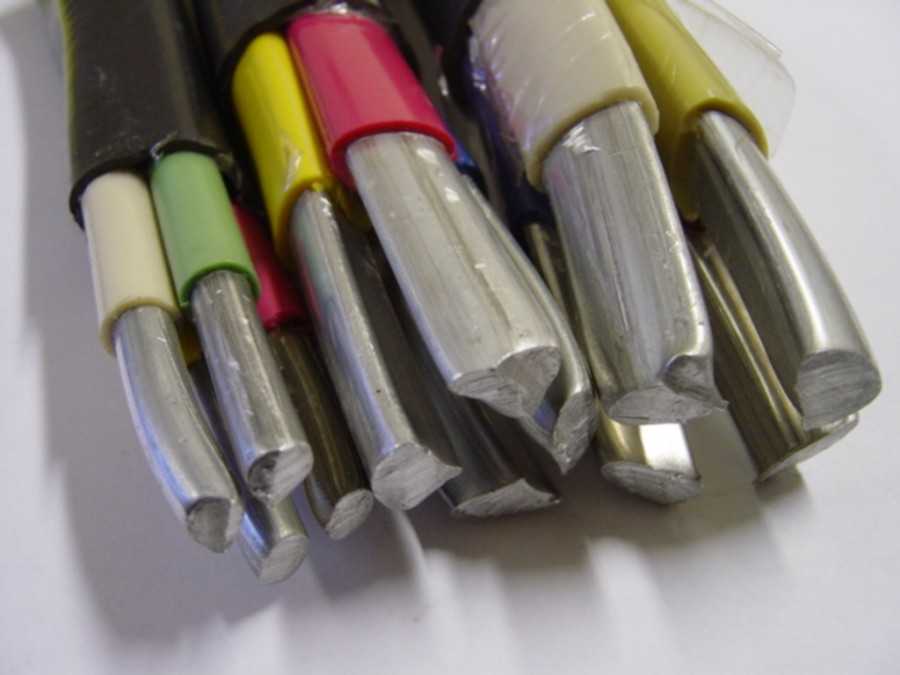

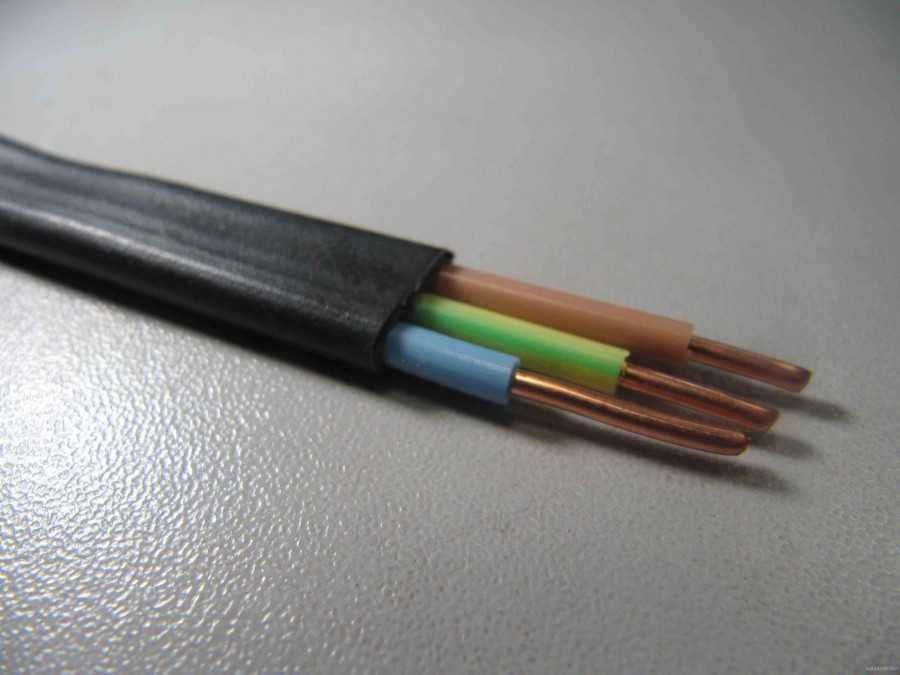

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

• нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
• нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
• нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
• если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

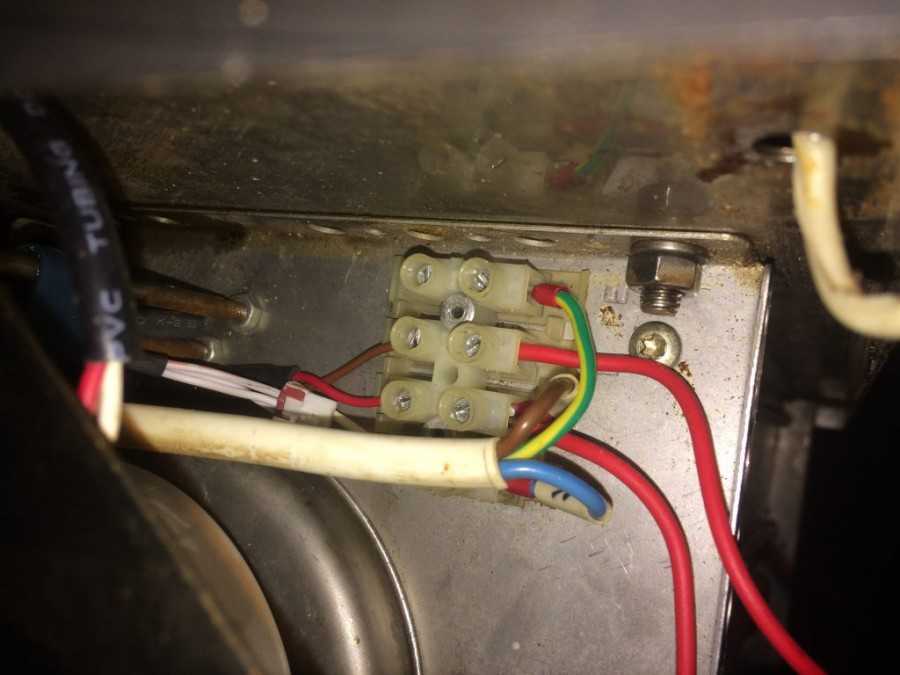

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

• А – кабель из алюминия, без изоляции.
• АС – провод из алюминия и стали, без изоляции.
• СИП – кабель самонесущего типа, изолирован.
• нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

• Пробел – провод сделан из меди.
• Л – медный кабель луженного типа.
• А – провод изготовлен из алюминия.
• АМ – кабель сделан из алюминия и меди.
• Н – нихромовый кабель.
• С – провод стального оцинкованного типа.

Буква под номером два:

• П – обозначает, что перед вами провод.
• Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

• Пробел – обычная гибкость.
• Г – гибкость повышенна.
• ОГ – очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

• Р – оболочка из резины.
• Н – резина наиритового типа.
• РН – изоляция из резины, не горит.
• РМ – резиновая, выдерживает большие минусовые температуры.
• РТ – резиновая, стойкая к высоким температурам.
• РИ – оболочка из резины, изоляционно – защитного типа.
• В – изоляция поливинилохлоридного типа.
• П – оболочка из полиэтилена.
• ПЛ – из пленки.
• Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

• Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
• О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
• Б – кабель в броне.
• Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

• Пробел – кабель круглый.
• П – плоский кабель.
• С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Провода монтажного типа маркируются следующим образом:

• М – кабель монтажного типа.
• Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
• Ш – изоляция сделана из материала под названием полиамидный шелк.
• Ц – изоляция изготовлена из пленки.
• В – изоляция из поливинилхлорида.
• К – изоляция из капрона.
• Л – кабель лакированный.
• С – произведена обмотка и оплетка с помощью стекловолокна.
• Д – оплетка сделана два раза.
• О – оплетка при помощи полиамидного шелка.
• Э – кабель экранизированной конструкции.
• МЭ – кабель эмалированный.
