Заземление в гараже своими руками: полная инструкция

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

• высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
• при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
• над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
• провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

• подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
• встроить распределительные коробки;
• положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
• с помощью клеммных колодок соединить проводку между шлейфами;
• заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

• установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
• прикрепить элементы к стенам гаража;
• подключить провода к конечным точкам;
• закрыть кабель-каналы крышками;
• крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Зачем заземление в гараже?

Рано или поздно любой автовладелец становится хозяином собственного гаража, который подчас выполняет несколько функций. Во-первых, в гараже автомобиль можно ремонтировать. Во-вторых, в хозяйственных руках гараж превращается в универсальную мастерскую, склад, а если есть подвал, то он используется как погреб. Все это нуждается в электрификации и в соблюдении требований безопасности.

Так почему о заземлении в своем гараже нужно заботиться самому? Ведь в многоквартирных домах никто не забивает свой заземлитель во дворе. Зачем он понадобился для гаража?

Кооперативные гаражи зачастую металлические. Гидроизоляция у них, мягко говоря, неважная, как итог – внутри гаража почти «уличная» влажность. В таких условиях использование сварочного аппарата или обогревателя небезопасно: при поврежденной изоляции внутри прибора и при попадании внутрь влажного воздуха, утечка тока на корпус угрожает жизни. Конденсат пара, совместно с пылью, оседая на металлических деталях инструментов, является хорошим проводником электричества.

Отдельного внимания заслуживает освещение подвалов и погребов. Эти сырые помещения, согласно строительным и электрическим нормам, категорируются, как помещения с повышенной опасностью. А корпуса светильников в них нуждаются в обязательном заземлении.

А вот еще один аргумент в пользу гаражного заземления. Если гараж выполнен из металла, то, даже его нахождение на поверхности земли, не является гарантией того, что на корпус гаража не окажется под напряжением. Связь гаража с землей не столь надежна, чтобы выполнять заземляющую функцию, потому что между гаражом и почвой проложена гидроизоляция, а он сам установлен на бревнах или шпалах. Любое повреждение подводящей кабельной линии электропроводки во время дождя может дать эффект контакта с корпусом гаража. Прикосновение к металлическим стенкам гаража, если они оказались под напряжением, смертельно опасно. Поэтому присутствие заземляющей шины в гаражной электропроводке и в розетках является непременным требованием электробезопасности.

Заземление в гараже

Система уравнивания потенциалов

Система уравнивания потенциалов – это важный элемент защиты, который не зависит от выбранного вида заземления электропроводки. Чтобы смонтировать такую систему необходимо провести по всему внутреннему периметру гаража полосу из металла и подсоединить к ней заглубленные проводники.

Зачем это нужно:

• если на одном из приборов повысится напряжение, то оно равномерно распределится по всем металлическим конструкциям, и вероятность удара током будет исключена;
• чтобы защитить корпус гаража от высокого напряжения, возникающего в грозу при ударах молний.

В общих чертах система уравнивания потенциалов своей конструкцией напоминает свайный фундамент из бетона, и организовать ее реально во время строительства гаража.

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Типы схем заземления

Для начала узнаем, какие бывают системы установки заземления в гаражном помещении.

Система TN-S

Такая схема заземления гаража отличается большей надежностью. Однако популярностью она не пользуется. Все дело в том, что монтаж системы достаточно трудоемкий. Кооперативу придется протягивать два провода PE и N по отдельности, причем от самой подстанции к своему ВРУ. Конечно, в любом случае это будет невыгодно с экономической точки зрения.

Схема TN-C

Когда используется данная схема заземления, фаза и совмещенный проводник (PEN, ноль с землей) вместе проводятся непосредственно к вводному щитку.

На вводе в щиток провод PEN разделяют на PE и N. Таким образом самостоятельно выполняется заземление гаража.

Огромный минус такой системы – опасность перехода фазы на все заземленные электрические приборы. Это происходит в тот момент, когда обрывается совмещенный провод. А такая ситуация вполне вероятно. Конечно, нельзя допускать опасность подобного перехода фазы. Ведь в результате все приборы, агрегаты, электроинструменты окажутся под напряжением в 220 Вольт. И всего одного прикосновения к ним будет достаточно для удара током огромной силы. В итоге может быть нанесен непоправимый вред здоровью. Специалисты настойчиво рекомендуют такую систему не применять.

Схема заземления TN-C-S

Данная система заземления признается специалистами наиболее безопасной. Она требует определенных затрат, но они тоже вполне могут быть оправданы, поскольку уровень надежности высокий.

Суть такой схемы следующая. От к подстанции тянут провод к ВРУ гаражного кооператива. Это должен быть совмещенный кабель PEN. Затем делается повторное заземление. К каждому потребители протягивают от ВРУ кабель в пять жил, куда входят: ноль, земля и сразу три фазы.

Современные застройщики все чаще выбирают именно эту систему заземления. Она обеспечивает достойную защиту электрической проводки на 380 Вольт. Конечно, это дает положительный эффект – гарантирует безопасность. Однако, владельцам старых гаражных построек придется из своего кармана оплачивать полную модернизацию кабеля. Разумеется, далеко не всем это подходит.

Система заземления TT

Наиболее эффективный, экономичный и простой способ заземления гаражного помещения – сделать все по схеме ТТ. Выполняется индивидуальный контур. Он включает в себя несколько металлических электродов. Тут понадобится провести определенные земляные работы: обустраивается контур, электроды надежно закапываются в землю возле гаража. В процессе монтажа не возникнет никаких трудностей, если внимательно изучить все нюансы, следовать рекомендациям и конкретной инструкции.

Вы сумеете сделать заземление в гараже своими руками без проблем. Сейчас мы подробно рассмотрим алгоритм действий, где будут изложены все этапы работы с соответствующими полезными советами.

Как поднять гаражные ворота – проем нужно увеличить в высоту

В этом случае надо поднимать кровлю, или устанавливать несколько рядов кирпичной кладки на фундаменте (вариант подходит для решения проблемы в металлических гаражах).

В гараже из кирпича единственное решение – поднимать высоту ворот путем подъема кровли на один – два ряда кирпича или камня.

Простое решение — если нет желания поднимать кровлю

Чтобы автомобиль свободно по высоте проходил в низкие гаражные ворота нужно сделать своеобразную колею внутри гаража. Для этого в полу вам необходимо сделать канавы, ширина должна быть равна двум размерам стандартной ширины покрышек.

Таким нехитрым способом можно поднять высоту ворот на сантиметров 10 – 15, но не больше.

Подъем кровли гаража и увеличение высоты ворот

Если крыша гаража не монолитное железобетонное перекрытие, то довольно просто изготовить сварную металлическую раму для односкатной кровли, которая по периметру монтируется на винтовые крепления в стены.

Еще один вариант подъема высоты ворот – установка металлического гаража на сварную раму необходимой высоты.

https://youtube.com/watch?v=fTAXOaNkC94

Если металлический гараж поднять несложно, нужен только сварочный аппарат, металлические уголки, трубы и арматура для сварного каркаса, то с кирпичными гаражами, в которых установлены монолитные ж/б перекрытия проблема сложнее. Ведь Вам необходимо поднять тяжелую монолитную плиту перекрытия.

Предварительно необходимо демонтировать верхнюю балку гаражных ворот, потом ее нужно снова установить на цемент в рядах кирпичной кладки.

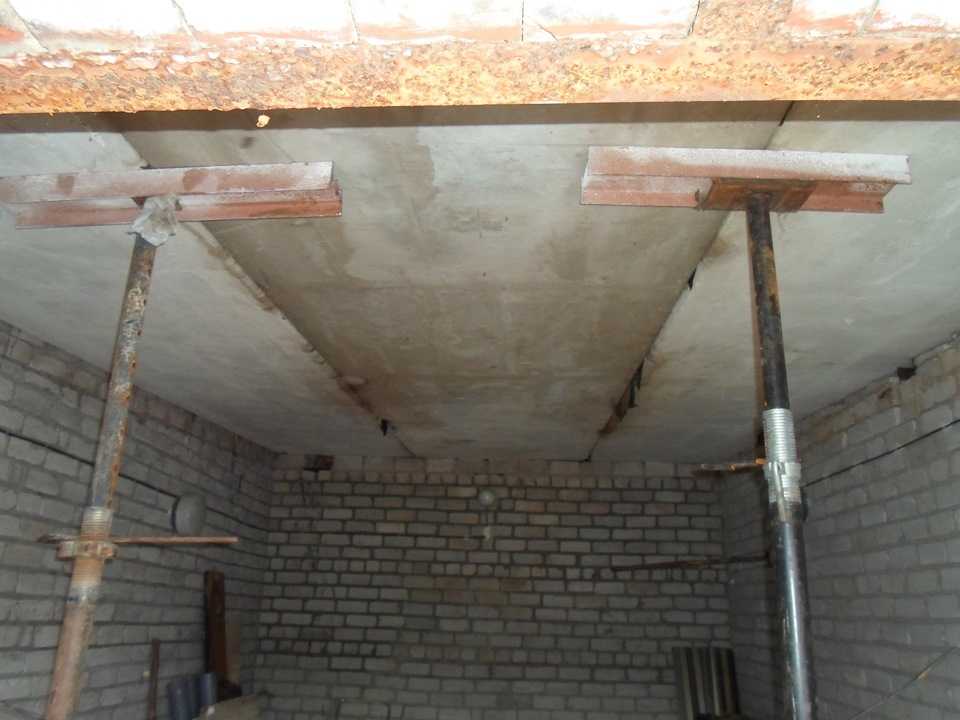

Подъем плиты можно выполнить при помощи нескольких домкратов, которые устанавливаются по краям плиты перекрытия, на которой расположены ворота. На и под домкраты выставляем площадки, чтобы они прочно стояли на земле и на площадку выставляем металлическую балку, которая упирается в перекрытие.

Теперь начинаем подъем плиты, вам надо работать аккуратно, поднимая каждый край плиты за один раз на 10 см, не больше. В образовавшийся проем сразу вставляем упорные кирпичи или металлические уголки.

Так поочередно поднимаем каждую плиту на нужную высоту, а потом выкладываем кирпичную кладку под поднятой кровлей.

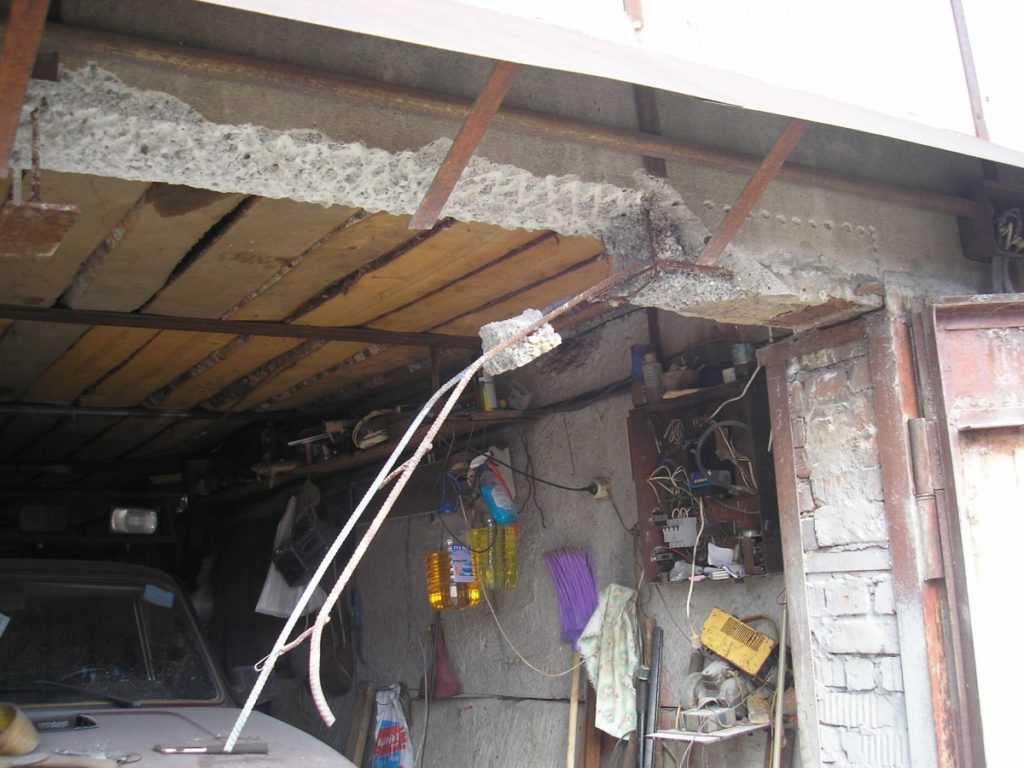

Если высота гаража позволяет поднять проем гаражных ворот без подъема кровли, то нужно просто демонтировать балку верхнего перекрытия каркаса ворот и выбить несколько рядов кирпича на нужную высоту.

После опять устанавливаем верхнюю балку и добавляем боковые стойки, достаточно приварить металлический уголок на нужную высоту.

Зачем заземление в гараже

Заземление в гараже жизненно необходимо, если нет желания попасть в неприятную ситуацию.

Электроприборы, обогреватели, а также металлические стены гаража являются первыми источниками риска. При увеличении температуры в помещении вода конденсируется на электропроводке и приборах. Это несет потенциальную опасность, ведь вода является проводником электрического тока. Чтобы заземлить все инструменты, следует использовать заземляющую жилу, а потом подвести к ней электропроводку. В противном случае электрический ток может выйти на корпусы приборов, что станет причиной трагедии.

правила заземления

Делаем контур заземления: материал на видео

Сейчас есть отличная возможность подробно рассмотреть все нюансы работы благодаря содержательному ролику в формате видео. Здесь изложены все ключевые этапы изготовления и прокладки контура заземления.

Для начала внимательно посмотрите первую часть работ.

Сделайте для себя все необходимые заметки, запишите наиболее существенные моменты. А потом можно переходить и ко второй части.

Теперь, когда вся основная суть работы стала понятной, прозрачной, вполне можно переходить к самостоятельным действиям. Запаситесь всеми необходимыми материалами, составьте схему заземления, ориентированную именно на ваше гаражное помещение, с привязкой к местности. И поэтапно выполняйте работу.

Когда вы сделаете своими руками надежное заземление для вашего гаража, это будет очень существенный вклад в обеспечение безопасности. С вашей электропроводкой все будет в порядке, вы до минимума снизите вероятность поражения током даже от мощных приборов и инструментов, которые часто используются в мастерской гаража.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Зачем нужно заземление в гараже?

В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла

При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций

Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.

Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.

Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.

Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.
