Устройство и характеристики батарейки крона

Популярные производители и их особенности

Батарейка крона может производиться многими фирмами, но наиболее часто этот элемент питания можно встретить на прилавках магазинов под следующими брендами:

  1. Energizer – под этой маркой батарейка «Крона» впервые увидела свет и за более чем полувековую историю, качество элемента питания только улучшилось. Благодаря использованию щелочного электролита батарея будет работать в несколько раз дольше обычных солевых батареек этого типа.
  2. Panasonic – «Крона» от известного производителя электроприборов отличается повышенным качеством, которое проявляется, прежде всего, в увеличении ресурса работы. Особенно «долгоживущими» являются щелочные, которые прослужат 3 – 5 раз дольше, чем обычные солевые батареи.
  3. Сamelion – батарея этой фирмы отличается стабильной работой в течение длительного времени. Идеально подходит для устройств, в которых для замены элемента питания приходится значительно разбирать корпус устройства.
  4. Daewoo – источник постоянной электроэнергии 9 вольт от этого производителя также отличается хорошей устойчивостью к значительной нагрузке.
  5. Varta – батарейка от известного производителя аккумуляторов обладает увеличенным ресурсом работы.
  6. Samsung pleomax – батарейка этой фирмы идеально подойдёт для устройств, в которых расход электрического тока не слишком велик.
  7. Трофи – продукция этой фирмы также отвечает всем необходимым требованиям, поэтому может быть успешно использована для замены 6F22, установленные практически в любые электрические устройства, работающие при напряжении 9 вольт.
  8. Космос – «Крона» от известного отечественного производителя электротехники не уступает по своему качеству лучшим импортным образцам.
  9. GP – если необходимо приобрести «Крону» этого производителя, то наиболее удачным вариантом будет являться модель gp supercell 1604s, которая имеет один из самых лучших показателей мощности среди аналогичных изделий.

Кроме перечисленных моделей хорошими показателями ёмкости обладают изделия от Robiton
Minamoto и Pkcell.

Популярные производители и их особенности

Особую популярность в нашей стране получили изделия, известные нам под следующими брендами:

  1. Energizer. Качественные экземпляры, выпускающиеся на протяжении более 50 лет.
  2. Duracell. Сохраняют заряд, производительны и долговечны.
  3. Varta. Обладает увеличенным ресурсом работы.
  4. GP. Некоторые модели этого бренда обладают самым большим показателем мощности.
  5. Robiton. Имеет отличные показатели емкости.
  6. Camelion. Обеспечивает стабильную работу питаемого устройства в течение длительного периода.
  7. Космос. Выпускается отечественным производителем, конкурирует с зарубежными аналогами.

Батарейка типа крона 9в

Классифицировать данные элементы будем по химическому составу и бренду. А также перечислим под какими цифровыми маркировками он скрывается.

На сегодняшний день существуют следующие марки этого источника питания:

  • GP
  • Duracell
  • Космос
  • Энерджайзер или Energizer
  • Трофи
  • Neda 1604 9v
  • Camelion
  • Pleomax
  • Varta
  • Robiton
  • Panasonic
  • Toshiba

Как можно видеть из списка производством элемента питания типа крона занимаются множество компаний.

По химическому составу можно выделить следующие типы:

Щелочные кроны или алкалиновые. Основная их особенность заключается в долгом сроке службы и высокой цене. Выдерживают сильные нагрузки.

Солевые марганцево цинковые. Данные источники питания производились еще в 19 веке. Через некоторое время их полностью заменили солевые элементы. Электролитам служит раствор хлорида аммония.

Литий железо-дисульфидные. Исполняются с твердым плюсовым электродом. Делают из пирита. Способны прекрасно работать при температуре минус 40 градусов.

Воздушно-цинковые. Работают, когда цинк окисляется кислородом. Имеют большую емкость, достаточно экологичны.

Марганцево-литьевые. Электрод создан из диоксида марганца. В итоге после завершения химической реакции образуется оксид лития.

Литий-тионил-хлоридные. Работают в экстремальных температурных условиях. За счет этого их часто используют военные и ученые.

Аккумуляторные батарейки типа крона

Основное отличие подобных элементов питания от обычных заключается в множественных перезарядках. Зарядка осуществляется через специальное устройство.

Литий ионные или Li-ION. Достаточно эффективные батареи с высокой производительностью. Емкость подобных элементов достигает 700 миллиампер часов. Лучше всего они работают при комнатной температуре.

Никель кадмиевые батарейки Ni-Cd имеют 120 мА*ч. Перезаряжать их можно до 1000 раз. Стоимость достаточно низкая.

Металлогидридные элементы NI-MN. Емкость 170 – 300. Безопасны, без примесей металлов.

Li-Po. Данные источники энергии являются последней разработкой ученых. Работают на основе импульсного преобразования. Перезаряжать можно любым источником где есть 5 вольт. Поэтому их легко можно подзаряжать от компьютера.

Батарея 9в типа крона на корпусе может иметь такую маркировку:

MX1604, MN1604, 1604A, 6LR61, 6LF22, AM6, E-Block, PP3, 9V Brick Battery, 1604, 6R61, 6F22.

Аккумуляторный элемент 7Д-0,125 (7Д-0,1, 7Д-0,11).

Сколько стоит крона?

Цена на данную батарею очень варьирует. В каждом магазине она будет разной. Чаще всего чем выше емкость источника питания, тем он дороже.

Примерные расценки:

  1. Аккумуляторная батарейка крона на 650 mA*ч обойдется в 600 р.
  2. GP имеет цену от 60 р.
  3. Varta Superlife от 70 рублей.
  4. Космос от 43 р.
  5. Samsung Pleomax 6F22-1BL, цена варьирует от 70 – 150 р.
  6. Fine Power (6LR61 – KT-1151) – 85 – 160 р.
  7. Smartbuy – 45 рублей.

Таким образом из выше приведенного списка становится понятно, что ценовой диапазон очень широкий. И 1 крона 9в может стоить по-разному. Если приобретаете 20 крон, то возможно будет скидка. Информация о ценах была взята с интернет магазинов.

Технические характеристики батареи «Крона»

Основные параметры батареи:

  • Размеры: 48,5 мм × 26,5 мм × 17,5 мм.
  • Масса обычно около 53 граммов.
  • Напряжение — 9 В.
  • Типичная ёмкость щелочной батарейки — 625 мА·ч.

Ба­та­рея типа «Крона» имеет ём­кость (по пас­пор­ту) 0,5 А·ч.

Су­ще­ству­ют ак­ку­му­ля­то­ры дан­но­го форм-фак­то­ра. При ра­бо­чем рас­чёт­ном на­пря­же­нии в 8,4 В, све­же­за­ря­жен­ны­ми они могут ко­рот­кое время да­вать 11,5 В и выше, что обу­слов­ле­но осо­бен­но­стя­ми со­став­ля­ю­щих их Ni-MH ак­ку­му­ля­тор­ных эле­мен­тов.

  • Ак­ку­му­ля­тор­ные ба­та­реи 7Д-0,125 (7Д-0,1, 7Д-0,11) оте­че­ствен­но­го про­из­вод­ства (диа­метр 24 мм, вы­со­та 62 мм, масса 53 г, но­ми­наль­ная ём­кость 100…125 мА•ч, но­ми­наль­ное на­пря­же­ние 8,75 В), сов­ме­сти­мые по форме кон­так­тов с «Кро­ной», на­би­ра­лись из дис­ко­вых ни­кель-кад­ми­е­вых ак­ку­му­ля­то­ров Д-0,125, Д-0,1, Д-0,11 со­от­вет­ствен­но, были ци­лин­дри­че­ской формы, кор­пус — пласт­мас­со­вый.
  • Их га­ба­ри­ты немно­го боль­ше стан­дарт­ной «Кроны», и мно­гие оте­че­ствен­ные ма­ло­га­ба­рит­ные ра­дио­при­ём­ни­ки из­го­тав­ли­ва­лись с учё­том этого.
  • Неко­то­рые при­ём­ни­ки (на­при­мер, «Селга») про­да­ва­лись в ком­плек­те с таким ак­ку­му­ля­то­ром и за­ряд­ным устрой­ством, а кар­ман­ные при­ём­ни­ки «Мир» 1962 года и «Сокол» 1963 года имели встро­ен­ное бес­транс­фор­ма­тор­ное за­ряд­ное устрой­ство.

Обыч­ные од­но­ра­зо­вые ба­та­реи «Крона», в от­ли­чие от хи­ми­че­ских эле­мен­тов пи­та­ния дру­гих типов, до­пус­ка­ли огра­ни­чен­ное ко­ли­че­ство до­за­ря­док, хотя это и не ре­ко­мен­до­ва­лось из­го­то­ви­те­лем, по­это­му во мно­гих жур­на­лах и кни­гах, на­при­мер, в «Эн­цик­ло­пе­дии юного тех­ни­ка» 1977 года, пуб­ли­ко­ва­лись схемы за­ряд­ных устройств с током осо­бой формы. По­доб­ные схемы имели неко­то­рую по­пу­ляр­ность в связи с де­фи­цит­но­стью ба­та­рей.

Виды «Крон»

Устройство разных типов батареи типа «Крона», слева направо: из 6 ячеек по 1,5 В солевая и щелочная, из 6 элементов LR61 по 1,5 В, из 3 литиевых ячеек по 3 В.

Од­но­ра­зо­вые:

  • Марганцево-цинковые солевые, 6 элементов
  • Щелочные, 6 элементов
  • Литий-железодисульфидные, 6 элементов
  • Марганцево-литиевые, 3 элемента
  • Воздушно-цинковые («Крона ВЦ»), 7 элементов, перед использованием требовалось разгерметизировать корпус — отломить тонкий пластмассовый «носик», который торчал между контактами.
  • Литий-тионил-хлоридные (например, Li-SOCI2 1200 мА•ч)

Мно­го­ра­зо­вые (ак­ку­му­ля­то­ры):

  • Ni-MH аккумуляторнаябатарея типа «Крона», ёмкостью 170 мА·ч и напряжением 8,4 В состоящая из 7 миниатюрных аккумуляторов
  • Ni-Cd 120 мА•ч
  • Ni-MH 170—300 мА•ч
  • Li-ION 350—700 мА•ч
  • В последнее время также имеются в продаже аккумуляторы специального типа.

В корпусе «Кроны» встроен Li-Po аккумулятор (один элемент), повышающий импульсный преобразователь с малым током холостого хода, и малогабаритный разъём для заряда от внешнего источника напряжением 4,5-5,5 В.

Это сохраняет достоинство упомянутого решения с Li-Ion, однако не требуется схема балансировки элементов, так как используется только один элемент. Напряжение на выходе стабилизировано. Для подзарядки не нужно искать специальное зарядное устройство для «Крон», достаточно любого источника 5 В, такого как USB.

При этом, для чувствительной техники (например радиоприёмники, радиомикрофоны) импульсное преобразование может быть неприемлемо.

Конструктивное исполнение

Разъёмвы к батареям типа «Крона»
В СССР вы­пус­ка­лись как обыч­ные уголь­но-мар­ган­це­вые ба­та­реи дан­но­го ти­по­раз­ме­ра, так и ще­лоч­ные, ко­то­рые сто­и­ли до­ро­же и на­зы­ва­лись «Ко­рунд». Ба­та­рея на­би­ра­лась из пря­мо­уголь­ных га­лет­ных эле­мен­тов. При­ме­нял­ся ме­тал­ли­че­ский кор­пус из лу­жё­ной жести, кон­такт­ная пло­щад­ка и дно из ге­ти­нак­са или пла­сти­ка.

Один из кон­так­тов разъ­ёма ба­та­реи (ми­ну­со­вый) пред­став­ля­ет собой гнез­до, а вто­рой — ште­кер. Таким об­ра­зом, разъ­ём оди­на­ков для ис­точ­ни­ка и по­тре­би­те­ля, и при этом под­клю­чить ба­та­рею в непра­виль­ной по­ляр­но­сти невоз­мож­но. Ра­дио­лю­би­те­ли часто раз­би­ра­ли от­слу­жив­шие ба­та­рей­ки и ис­поль­зо­ва­ли их разъ­ёмы в своих кон­струк­ци­ях.

Технические характеристики 6LR61

Батарея относится к классу щелочных, однако емкость ее выше в три-пять раз, чем у солевых элементов питания. Это качество обусловлено конструктивными особенностями. Технические характеристик высокие, что позволяет ей становится оптимальным источником питания для различных устройств, требующих большого напряжения.

Что касается размеров, веса, то они следующие:

  • ширина — 17,5 миллиметра;
  • высота — 48,5 миллиметров;
  • глубина — 26,5 миллиметра;
  • вес — 53 грамма;
  • форма — крона.

Номинальная емкость источника питания составляет 625 мАч (по паспорту 0,5 Ач). При этом рабочее напряжение составляет 9 Вольт. Батарея отличается тем, что обладает малым коэффициентом саморазряда. Плюсовой контакт штекер, а минусовой —  гнездо.

Батарейку часто путают с аккумулятором, который носит такое же название, так как он имеет такую же форму, но может отличаться емкость. При условии, что у них совпадает напряжение и габариты можно будет им заменить батарею.

Параметр Значение
Основное обозначение 6LR61
Вид Щелочная
Емкость 500-625 мАч
Напряжение 9 В
Щелочные аналоги 6LF22, 1604A, MN1604, MX1604
Солевые и цинковые 1604, 6F22, 6R61
Литиевые аналоги PP3, AM6, E-Block, 522, CR-9V, 6AM6, ER9V, 9V Brick Battery, Корунд
Форма Крона
Высота 48,5 мм
Ширина 26,5 мм
Длинна 17,5 мм
Масса 42-53 гр

Технические характеристики батарейки Крона 9 V

Под техническими характеристиками батареек понимают параметры:


Тип и конструкция батарейки крона.

  • емкость и напряжение;
  • тип конструкции (батарейка или аккумулятор);
  • допустимый ток нагрузки;
  • температура эксплуатации;
  • химический состав катода и анода (определяет способ зарядки);
  • габариты кожуха и масса элемента.

Емкость Кроны на 9 Вольт

Номинальная емкость устройства 6F22 (или 6LR61) зависит от химического состава катода и анода. Например, щелочной элемент имеет емкость до 500 мА*ч, максимальную энергоемкость (1000 мА*ч) имеют литий-ионные источники постоянного тока. Следует учитывать, что в процессе эксплуатации источников питания емкость снижается (из-за естественной деградации материалов анода и катода, а также разложения электролита).

Сколько ампер в Кроне 9V и какова ее мощность

Сила тока в цепи, подключенной к 9-вольтовой батарейке типа Крона, зависит от технических характеристик элемента питания и сопротивления нагрузки. При подключении сопротивления 3 Ом сила тока в цепи составит 3 А, а мощность достигнет 27 Вт. Разрядка током увеличенной силы приведет к ускоренной разрядке и разрушению или аккумулятора. При повышении сопротивления до 300 Ом сила тока снизится до 0,03 А, а мощность составит 0,27 Вт (без учета тепловых и прочих потерь).

Стандартные размеры

Металлический корпус элемента имеет стандартные размеры:

  • высота (с учетом клемм) – 48,5 мм;
  • ширина – 26,5 мм;
  • глубина – 17,5 мм.

Боковые и торцевые кромки кожуха батарейки закруглены для упрощения монтажа и снятия устройства. Производители допускают уменьшение размеров корпусов на 2 мм от вышеприведенных параметров, увеличение габаритов не предусмотрено. Расстояние между контактными штырями регламентировано. Например, компания Duracell заявляет межцентровое расстояние в диапазоне от 12,45 до 12,95 мм. От значения параметра зависит корректность установки батарейки в электронное оборудование.

Маркировка элементов питания

На корпус элемента питания наносится маркировка, которая описывает следующие параметры:

  • компанию-изготовителя (например, Космос или Varta);
  • номинальное напряжение;
  • емкость (указывается не всеми изготовителями);
  • дату производства и срок годности (для солевых или щелочных элементов допускается хранение на протяжении 5 лет);
  • тип корпуса и коммутационных штекеров (зависит от отраслевых стандартов изготовителя);
  • предупреждение о способе утилизации и запрете разборки;
  • тип электролита и материал анода и катода;
  • отсутствие в конструкции соединений ртути или кадмия;
  • полярность;
  • требования по соблюдению полярности и контактная информация об изготовителе элемента питания.

Как заряжать батарею Крона

Для зарядки аккумуляторной Кроны предназначены зарядные устройства, представленные на рынке электротоваров. Такие приспособления различаются своими возможностями и показателями мощности. Впрочем, их можно сделать самостоятельно: народные умельцы изготавливают такие приборы из дешевых китайских зарядных устройств для мобильных телефонов.

Заряжается аккумулятор током 10-20 миллиампер, пределом является значение 40 мА. Время заряда рассчитывается по следующей формуле:

Время заряда (в часах)=Коэф. умножить на емкость (в мАч) разделить на значение зарядного тока. Повышающий коэффициент выбирается в пределах от 1,2 до 1,6 в зависимости от величины зарядного тока. Чем меньше значение тока относительно емкости, тем больше коэффициент.

Что можно сделать из кроны?

В действительности можно сотворить множество интересных вещей. Например, создать зажигалку, магнит, тайник, выжигатель и многое другое.

Сейчас продемонстрируем как изготавливается тайник. Для этого потребуется аккумуляторная  батарейка крона.

Шаг №1.

Берете острый нож и делаете надрез в верхней части элемента питания.

Шаг №2.

После того как срез будет выполнен выньте содержимое.

Шаг №3.

Убираем 4 ненужных батареи. Останется 2-е, которые и будут поддерживать работоспособность.

Шаг №4.

Припаиваем проводок к нужному контакту.

Шаг №5.

Крепим аккумуляторы к верхней части с помощью клея.

Шаг №6.

Помещаем оставшиеся две батарейки и крышку обратно в корпус.

Шаг №7.

Прячем в тайник все что туда поместится!

Батарея при этом будет работать правда ее напряжение составит всего 3 вольта.

В данном видео представлено как сделать зажигалку из кроны

https://youtube.com/watch?v=c1xbJdtilpo%27

Из этого видео узнаете как сотворить электрический магнит

https://youtube.com/watch?v=620fEdkbc50%27

Устройство батарейки крона

Основную информацию по этому вопросу можно прочесть в статье из чего состоит батарейка крона. Там рассматривается что внутри кроны в разрезе и многое другое.

В отличие от большинства батареек полярность кроны располагается, с одной стороны. Если вы не знаете где у кроны cr 9v плюс и минус, тогда посмотрите на рисунок.

Как разобрать крону?

Кроновская батарейка разбирается достаточно легко. Все что нужно сделать это снять этикетку и отогнуть жестяной корпус. Ну а дальше все внутренности предстанут перед вашими глазами. Перед разбором вооружитесь ножницами или ножом и пассатижами!

Разбирать будим вот эту красавицу!

Первым делом снимаем этикетку. Для этого в любое удобное место просовываем острый предмет по типу ножниц и собственно избавляемся от наклейки.

Теперь разбираемся с жестяным корпусом. Нам нужно снять его. Ищем щель и с помощью ножниц и пассатижей снимаем корпус.

После этого элемент питания предстанет перед нами в разобранном виде.

Вот собственно, что внутри батарейки. Как видите она состоит из 6 сплющенных элементов, соединенных между собой. Внутри каждого из них находиться стержень, электролит и разные химические элементы.

На этом разбор закончен!

На что обратить внимание при приобретении

При выборе «Кроны» необходимо смотреть не только на «именитость» производителя, но и обращать внимание на следующие характеристики:

  1. Наличие возможности заряжать устройство.
  2. Страна производитель.
  3. Тип электролита.

Если приобрести аккумулятор, то при использовании элемента питания в мощных устройствах, удаётся значительно сэкономить, ведь для восстановления работоспособности достаточно будет зарядить элемент с помощью специального зарядного устройства.

Что касается страны-производителя, то из Китая может не всегда поставляться качественная продукция, даже под известной маркой или брендом.

От типа электролита также будет зависеть срок работы элемента питания. Самой быстрыми на разряд являются солевые элементы, но стоимость таких изделий будет в разы меньше, в сравнении с щелочными батарейками и li-ion аккумуляторами.

Данные тестов

Батарейки типа Крона 9 V Начальное напряжение (V) без нагрузки Напряжение под нагрузкой через 5 минут Напряжение после 10 минут работы без нагрузки Напряжение за минуту до окончания теста под нагрузкой
Varta 9,64 7,20 7,85 6,85
Duracell 9,64 7,03 7,85 6,67
Energizer 9,66 8,10 8,85 7,78

GP Super

9,72 7,18 7,90 6,79
Panasonic 9,59 7,75 8,02 7,40

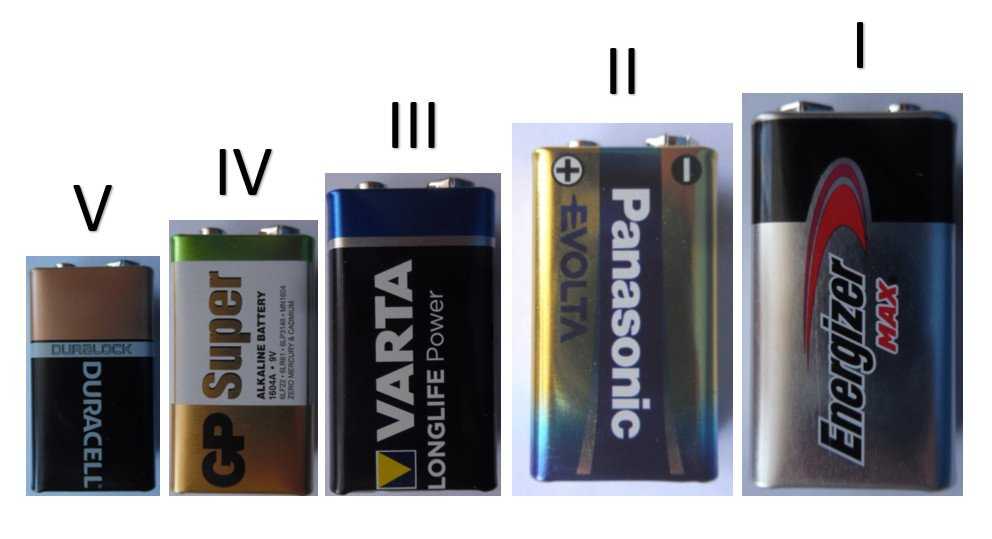

На основание полученных данных распределяем места следующим образом:

  1. Energizer
  2. Panasonic
  3. Varta
  4. GP Super
  5. Duracell

В итоге Крона от компании Energizer способна проработать дольше чем все остальные. Это с простой нагрузкой в виде обычной лампы накаливания. Возможно при импульсном потреблении тока данные будут другими.

Самый худшим источником питания оказалась батарея от популярной фирмы Duracell. Varta и GP почти одинаковые по скорости разряда.

Разновидности и их особенности

В зависимости от химического соединения, различают следующие виды Крон. Батарейка – это гальванический элемент, в котором происходят необратимые электрохимические процессы. Перезарядка изделий категорически запрещена, так как такие действия могут стать причиной разгерметизации и утечки вредных веществ. Разберемся, какие же бывают батарейки Крона.

Марганцево-цинковые солевые. Подобные батарейки массово выпускались американскими фирмами уже в конце девятнадцатого века. Они служили источником питания для радиоприемников, автомобильной техники, для аппаратуры горной промышленности, авиации и морского флота. На замену им пришли солевые: в качестве электролита использовался раствор хлорида аммония, а электроды изготавливались из оксида марганца и цинка.

Сейчас масштабы производства таких элементов сокращаются. Главным недостатком батарей является образование белого налета в отсеках для элементов питания, что приводит к быстрому выходу техники из строя. Помимо этого, крупинки соли, осевшие в результате разгерметизации, могут причинить вред здоровью человека.

Щелочные. Представляют собой следующее поколение батареек, которые также называются алкалиновыми. Они отличаются от предыдущих изделий более высокой стоимостью и продолжительным сроком службы. Эксплуатация этих элементов возможна даже при интенсивных нагрузках.

Литий-железодисульфидные. Имеют твердый положительный электрод, изготовленный из материала, который нам больше известен под названием пирит. Работоспособность таких батареек сохраняется при температурах до минус сорока градусов. Интерес к ним растет из года в год.

Марганцево-литиевые. Электрод в таких экземплярах изготовлен из диоксида марганца. В результате химической реакции образуется оксид лития.

Воздушно-цинковые. Принцип работы основан на реакции, происходящей при окислении цинка атмосферным кислородом. Перспективный, экологичный вариант изделий, к тому же, имеет большую емкость.

Литий-тионил-хлоридные. Не теряют своих эксплуатационных свойств при крайне низких и высоких температурах. Благодаря этим характеристикам используются в наружных счетчиках, системах наблюдения, в электронных устройствах военного и аэрокосмического назначения.

Что такое крона?

Крона – это батарейка на 9 вольт прямоугольной формы, имеющая два полюса на одном из своих торцов. Данный элемент был создан еще в Советском Союзе, но популярностью пользуется до сих пор. Может обозначаться как PP3.

Крона это батарейка или аккумулятор?

Изначально данный элемент выпускался как простая батарея. Но с развитием технологий стали производить аккумуляторные батарейки по типу Кроны. Поэтому существуют как аккумуляторные кроны, так и обычные. В момент покупки желательно спросить у продавца какой это источник энергии. Можно еще задать вопрос: «Сколько раз можно перезаряжать?».

На некоторых подобных элементах питания все уже написано.

На картинке видно, что ее можно заряжать целых 1000 раз. А вот обычную крону всего 2-а раза. После чего она может выйти из строя. Производители не рекомендую подвергать ее зарядке.

Ниже приведено 6 картинок 9v источника питания.

Ну вот именно так выглядит батарейка крона.

Почему батарейка называется крона?

Точно ответить на этот вопрос проблематично, но можно предположить, что это связано с ее внешним видом. Кроной обычно называют верхушку деревьев или монету. И от сюда можно дать ответ как называется батарейка крона, точнее от куда берет свое название.

Два верхних полюса вполне можно сравнить с верхними ветками деревьев. Существует созвучное слово корона. Возможно название этот элемент питания берет и от этого слова. Потому что отдаленно напоминает данный предмет.

Когда-то давно в СССР была компания с названием Крона, выпускающая подобные батарейки. Данная фирма давно исчезла, а вот ее бренд прижился. И с тех пор этот элемент питания стали называть именно так.

9 вольтовая батарейка именуется «Кроной» (PP3).

Области применения батарейки

Основная область применения элемента питания 6LR61 — это оборудование со средними и высокими показателями потребления энергии. При этом подаваемое напряжение может быть постоянным или скачкообразным. Батарейка не испортиться в зависимости от того, как часто ей будут пользоваться.

В частности, основные устройства, где она используется:

  • плееры;
  • фотовспышки;
  • диктофоны;
  • мультиметры;
  • радиотехника.

Такие батарейки можно встретить в других устройствах. Это могут быть: детские игрушки, мобильные гаджеты, компьютерное оборудование и прочие устройства, где требуется питание 9 В.

Аналоги элемента питания 6F22

Батарейка 6F22 имеет достаточно большое количество аналогов. Они могут иметь незначительные отличия по ёмкости и типу электролита.

Наиболее часто в продаже можно встретить следующие разновидности батареек Крона: 1604, 6R61, 1604A, 6LF22, 6LR61, MN1604, MX1604, PP3 E-Block, Brick Battery 9V, AM6, Корунд, 6AM6, CR-9V и ER9V.

Любой из перечисленных аналогов может быть применён вместо стандартной «Кроны», но если необходим элемент, который прослужит максимальное количество времени, то следует использовать литиевые батареи, например, ER9V. Кроме этого большой популярностью пользуются разновидности «Кроны», заряд которой можно восстановить с помощью ЗУ работающих от электрической сети 220 В.

Правильно заряжаем

У батареек типа «крона» очень богатая история, они появились еще в советские времена, но и в наши дни все еще остаются востребованным товаром. Этот элемент питания незаменим для гаджетов с большим потреблением энергии, «крона» дает ток гораздо большей силы, если сравнивать с любой другой батарейкой. Давайте ознакомимся с этим источником питания детальнее.

Начать стоит с описания характеристики батарейки «крона», чтобы было понятнее, в чем состоит их особенность. Этот элемент питания отличается достаточно высокой производительностью, на выходе имеет напряжение в районе девяти вольт (к примеру, пальчиковая батарейка, алкалиновая, литиевая или др., «выдает» всего 1,5 вольта).

  • Сила тока батарейки «крона» может достигать 1200 мА•ч, но такие элементы стоят дороговато. Стандартная мощность батарейки «крона» на порядок ниже. Она составляет 625 мА•ч, но и этого хватает, чтобы вдохнуть жизнь в гаджет на очень длительный срок.
  • Емкость аккумуляторных (заряжаемых) батареек «крона» будет варьироваться в зависимости от типа химических элементов, причем, весьма существенно. Рассмотрим их наиболее распространенные варианты. На нижней ступени эволюции находятся элементы Ni-Cd (никель-кадмиевые), их максимальная емкость всего 150 мА•ч.
  • За ними следуют более современные элементы с классификацией Ni-MH (никель-металл-гидридные), они уже выпускаются на порядок мощнее (175—300 мА•ч). Самые емкие из всех «крон» — это элементы класса Li-ION (литий-ионный).

Их мощность варьируется в пределах 350-700 мА•ч. Но у «крон» есть одна общая черта – их размер. Стандарт этих элементов питания – 48,5х26,5х17,5 миллиметров.

Это интересно: Лучший Power bank на солнечных батареях

Устройство и сфера примененияЕсли разобрать такой элемент питания, можно увидеть довольно необычную картину для «внутренностей» батарейки. Под металлическим корпусом «кроны» скрываются шесть последовательно соединенных в одну цепочку полуторавольтовых батареек.

  1. Именно таким образом на выходе она и выдает девять вольт. Поняв, из чего состоит батарейка «крона», можно еще раз вспомнить старую пословицу о том, что все гениальное на самом деле просто!
  2. И это неудивительно, ведь получить такой вольтаж и мощность от химической реакции элементов батареи другим путем (ведь ее корпус попросту для этого мал) практически невозможно.
  3. Батарейки такого типа используют в пультах управления к устройствам и игрушкам. Еще их можно встретить в различных GPS-навигаторах и даже в шокерах. Как видите, без мощных батареек в наш век постоянно развивающихся технологий никак!

Правила зарядки

Хотя «добросовестные» производители элементов питания и пишут, что одноразовые батарейки такого типа заряжать нельзя, народные умельцы доказывают совершенно противоположное. Итак, как зарядить одноразовую батарейку «крона»?

Здесь есть одна оговорка – делать это вы будете на свой страх и риск, ведь если не правильно подобрать напряжение, то батарейка может «порадовать» знатным фейерверком. Для начала определяем зарядный ток нашей батарейки, для этого ее емкость мы делим на десять (150 мА•ч / 10 = 15 мА•ч).

Таким образом, можно продлить жизнь вашей «кроне» на два-три цикла. Учитывая, что разряжается она довольно долго, это уже очень неплохо. Но учтите, если элементы внутри батарейки высохли, то зарядить ее вторично вам уже не удастся. К сожалению, определить это может только «вскрытие».

Экономьте, подзаряжая «кроны», но не забывайте о том, что экономия должна быть разумной, не заряжайте одноразовые элементы более двух раз!

Разновидности и их особенности

В зависимости от химического соединения, различают следующие виды Крон. Батарейка – это гальванический элемент, в котором происходят необратимые электрохимические процессы. Перезарядка изделий категорически запрещена, так как такие действия могут стать причиной разгерметизации и утечки вредных веществ. Разберемся, какие же бывают батарейки Крона.

Марганцево-цинковые солевые. Подобные батарейки массово выпускались американскими фирмами уже в конце девятнадцатого века. Они служили источником питания для радиоприемников, автомобильной техники, для аппаратуры горной промышленности, авиации и морского флота.

На замену им пришли солевые: в качестве электролита использовался раствор хлорида аммония, а электроды изготавливались из оксида марганца и цинка.

Сейчас масштабы производства таких элементов сокращаются. Главным недостатком батарей является образование белого налета в отсеках для элементов питания, что приводит к быстрому выходу техники из строя. Помимо этого, крупинки соли, осевшие в результате разгерметизации, могут причинить вред здоровью человека.

Щелочные. Представляют собой следующее поколение батареек, которые также называются алкалиновыми. Они отличаются от предыдущих изделий более высокой стоимостью и продолжительным сроком службы. Эксплуатация этих элементов возможна даже при интенсивных нагрузках.

Литий-железодисульфидные. Имеют твердый положительный электрод, изготовленный из материала, который нам больше известен под названием пирит. Работоспособность таких батареек сохраняется при температурах до минус сорока градусов. Интерес к ним растет из года в год.

Марганцево-литиевые. Электрод в таких экземплярах изготовлен из диоксида марганца. В результате химической реакции образуется оксид лития.

Воздушно-цинковые. Принцип работы основан на реакции, происходящей при окислении цинка атмосферным кислородом. Перспективный, экологичный вариант изделий, к тому же, имеет большую емкость.

Литий-тионил-хлоридные. Не теряют своих эксплуатационных свойств при крайне низких и высоких температурах. Благодаря этим характеристикам используются в наружных счетчиках, системах наблюдения, в электронных устройствах военного и аэрокосмического назначения.

Как зарядить Крону

Для зарядки аккумуляторов Крона применяются самодельные блоки или фабричные устройства. Перед началом зарядки проверяется тип конструкции, информация о возможности зарядки указана на корпусе. Алкалиновые или щелочные элементы заряжать запрещается, разряженные батарейки подлежат утилизации.

Через USB

Пользователь оборудования может собрать зарядный блок на основе штекера USB:

  1. Отделить от неисправного элемента Varta Energy или аналога контактную площадку.
  2. Соединить контакты с разъемом стандарта USB. При коммутации соблюдается полярность, учитывается особенность установки пластины на заряжаемый аккумулятор. Отрицательный сигнал подается на цилиндрический штекер, а положительный кабель припаивается к контакту в виде коронки.
  3. Изолировать точки соединения термоусадочными трубками.
  4. Подключить изделие к аккумулятору, штекер USB размещается в соответствующем разъеме персонального компьютера или ноутбука. Поскольку в конструкции узла не предусмотрена индикация зарядки и регулировка тока, то самодельную конструкцию рекомендуется использовать в случае крайней необходимости.

Зарядное устройство

Для зарядки аккумуляторов стандарта Крона выпускаются штатные зарядные устройства, рассчитанные на 2 элемента. Встречается комбинированное оборудование, позволяющее дополнительно установить батареи формата АА или ААА. На корпусе зарядных блоков предусмотрены контрольные индикаторы, отображающие ход зарядки.

Сколько заряжается Крона

При использовании автоматического зарядного устройства восполнение емкости прекращается при достижении нормативного напряжения на клеммах. На корпусе оборудования предусмотрен контрольный индикатор, включающийся при окончании зарядки.

Как проверить заряд

Для проверки степени заряда применяется вольтметр или тестовый прибор. Щупы измерительного оборудования подключаются к положительной и отрицательной клеммам (с соблюдением полярности). На дисплее или аналоговой шкале отобразится значение напряжения. Если параметр отличается от номинального значения в сторону меньшей величины, то аккумулятор Крона необходимо зарядить.

Зарядка для Кроны своими руками

Самодельное зарядное устройство собирается на базе блока питания от телефонов или фототехники, рекомендуется использовать устройства, обеспечивающие на выходе напряжение не более 5 В. К выходам припаивается контактная площадка от вышедшей из строя батарейки Крона. Электронная схема с трансформатором монтируется в корпус подходящей конфигурации. Аккумулятор подсоединяется к контактной площадке, а затем блок питания включается в сеть переменного тока.

Схема зарядки USB для батарейки крона.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
