Сборка распределительного электрического щитка для квартиры

Как монтируется этажный электрощит

Конечно, Вам не придется монтировать этажные электрощиты. Достаточно разобраться, как он устроен и где какие клеммы в нем предусмотрены. Рассмотрим устройство старого и нового этажных щитов.

Старый этажный щит

Рассмотрим, более менее, стандартный электрощит старого образца ( смотрим фото), в нормальном состоянии.

Этажный щит на фото, предназначен для четырех квартир. Он разделен на четыре части.

Для каждой квартиры устанавливается вводной автоматический выключатель и группа автоматов для защиты групповых цепей квартиры. Группа крайне правых автоматов должна принадлежат крайне правой квартире на этаже.

Вместо автоматических выключателей в этажном щите можно установить комбинированные расцепители (дифференциальные автоматы). Они должны иметь класс B или C и иметь коммутационную способность не менее 3000 Ампер. Напомню, коммутационная способность это способность прибора работать после короткого замыкания в 3000 Ампер. То есть, в цепи было КЗ с током 3000 Ампер и автоматический выключатель выбило. После этого вы взводите рычаг автомата и он работает далее.

В системах заземления TN-C-S и TN-S в этажном щите предусмотрены две шины (зажима). Одна шина для подключения нулевых рабочих проводников (N) и отдельная шина для подключения проводов заземления (PE).

В сетях TN-C в этажном щите должна быть предусмотрена отдельная шина для разделения нулевого защитого проводника (PEN) на нулевой рабочий (N) и защитный (PE) проводники.

Однако, как правило, такой шины нет. Разделение происходит проще. В щите если нулевая рабочая шина, а заземление подключается отдтельно от этой шины, можно сказать в стороне, на корпус щита или на металлическую платформу щита.

Важно! В системе TN-C нельзя подключать рабочий ноль (N) и защитный провод (PE) под одну клемму. Это разные проводники, хотя может показаться, что это одно и то же, ведь они «замкнуты» через корпус щита

В завершении замечу:

  • Желательно чтобы в этажном щите, на дверце была приклеена схема щита;
  • Желательно, чтобы провода были промаркированы;
  • Желательно соблюдать цветность подключения проводов ( синий –рабочий ноль, желто-зеленый – защитный проводник).

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

  • пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
  • в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
  • коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Watch this video on YouTube

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

  • коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
  • углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
  • дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

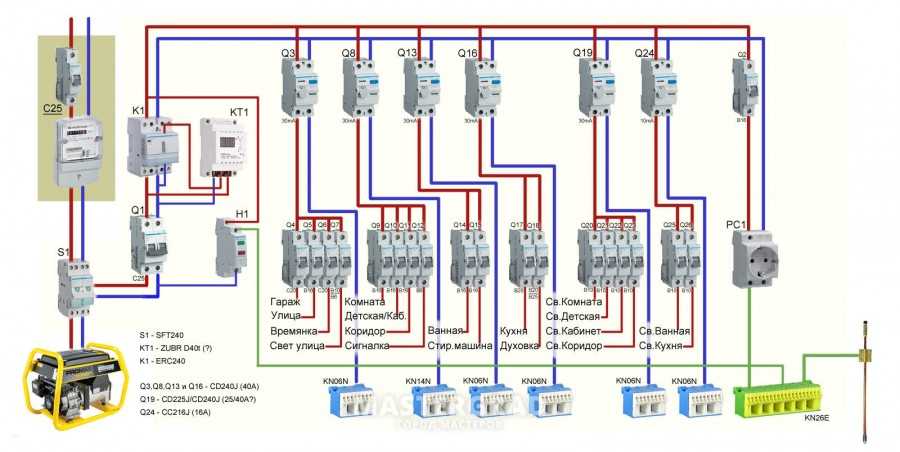

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

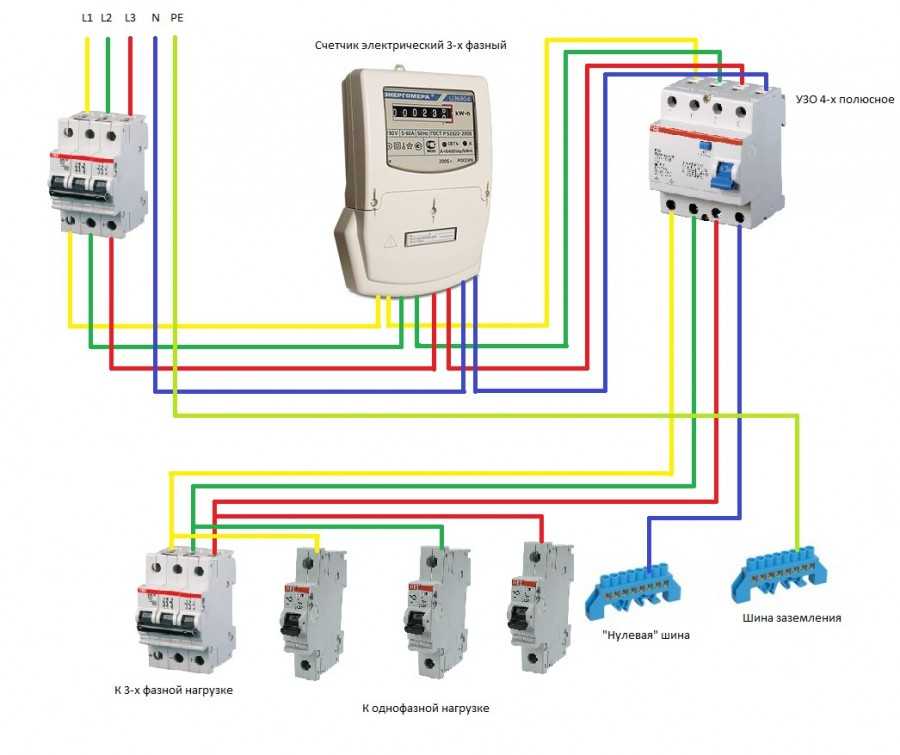

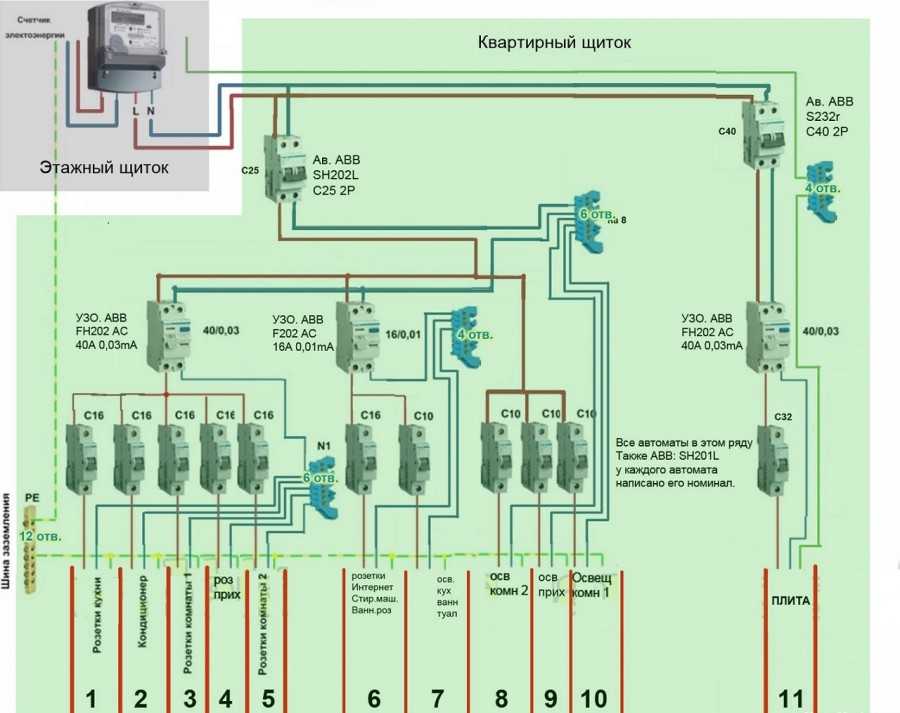

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

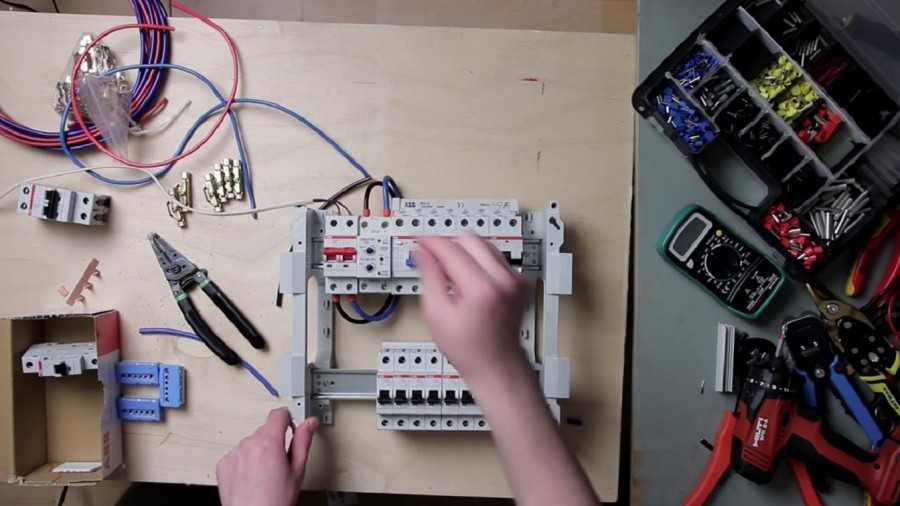

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

  1. Наличие технического паспорта с описанием потребителей и номинального тока.
  2. Разработанная схема подключения.
  3. Маркировка проводов с обозначением приборов линии.
  4. Заземление щитка и всех подключаемых устройств.
  5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
  6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
  7. Щиток изготовлен из негорючего материала.

Электрощит

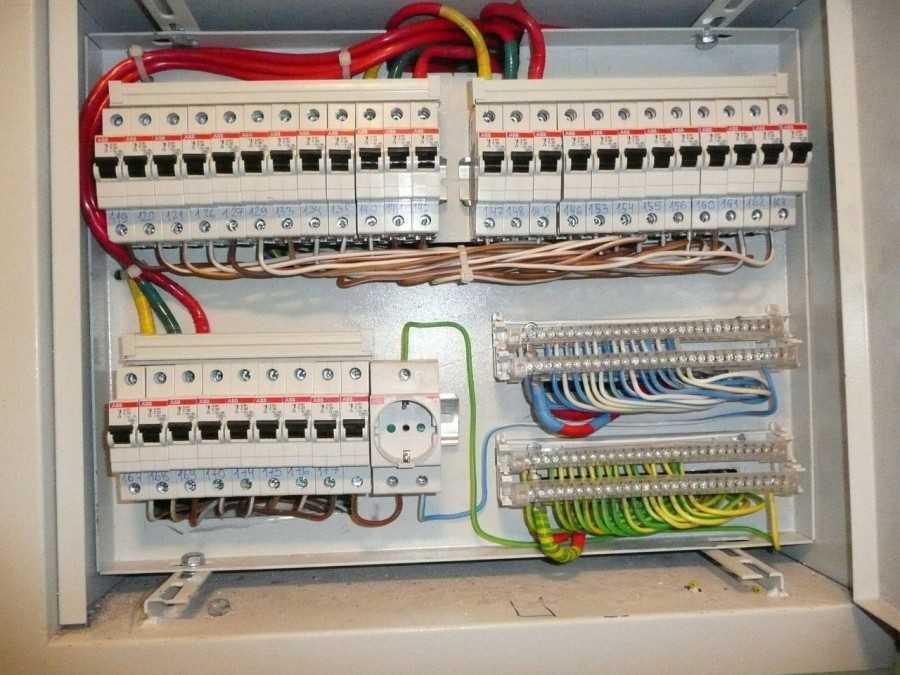

Квартирный электрощит или просто, электрощит это металлический или пластиковый короб (бокс), с установленными в нем коммутационными, защитными и другими электротехническими устройствами.

Устройства  соединяются в общую распределительную или учетно-распределительную, электрическую цепь. Схема электрощита позволяет распределить поступающую электрическую энергию на групповые цепи квартиры (дома). Такая сборка щита может происходить на заводе изготовителя или делаться своими руками по месту установки.

Электрощит с установленным электросчетчиком называют учетно-распределительный щит. Щиты, предназначенные для квартир, называют квартирные электрощитки. По своей конструкции электрощитки имеют определенное количество мест под коммутационные устройства. Одно место называется модулем и оно предназначено для установки одного, однополюсного автомата защиты или,что тоже самое, автоматического выключателя. Количество модулей возможных для установки указывается в маркировке щитка. Обычно в импортных щитках (боксах) это 6, 8, 12, 24, 54 модуля, в отечественных щитках выбор несколько богаче, хотя эстетика щитов проигрывает.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

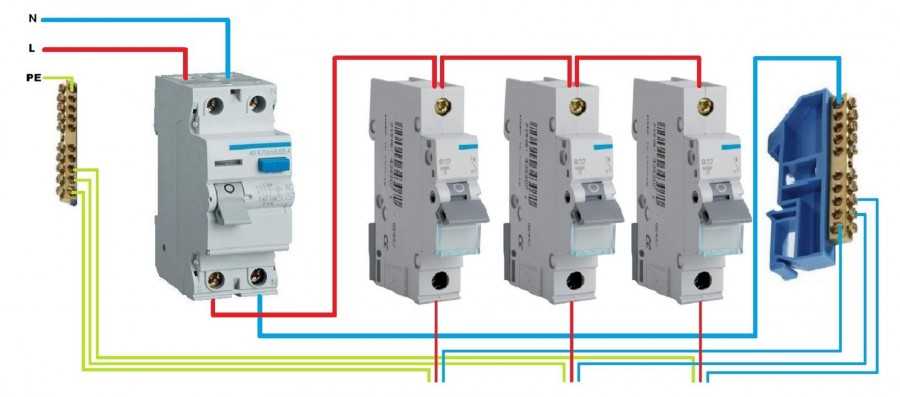

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

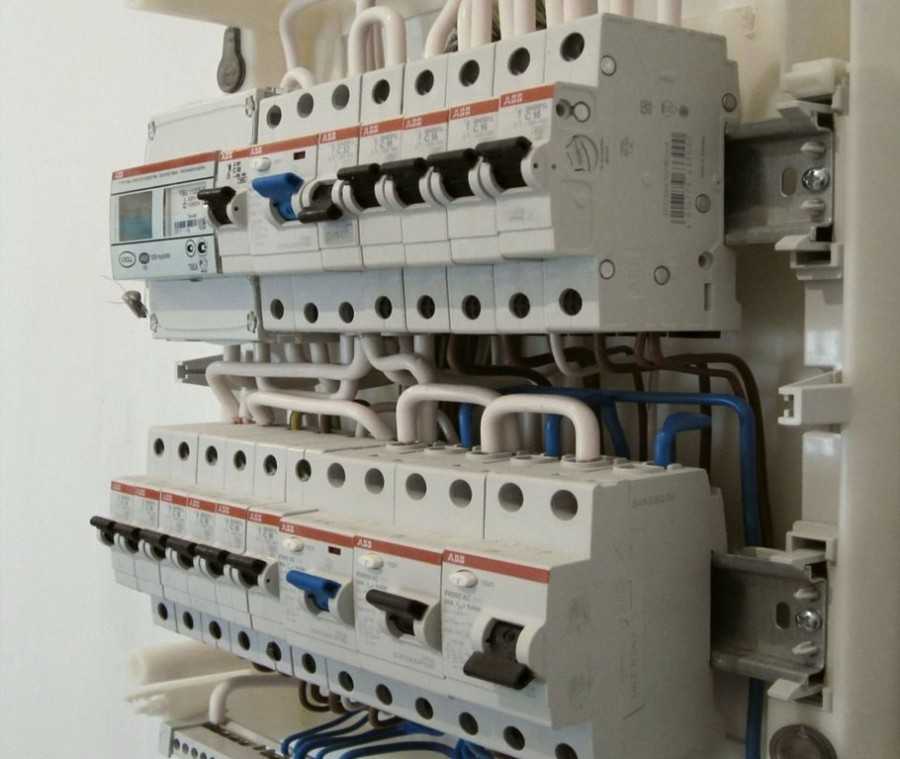

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Монтаж и сборка

Сборка внешней или внутренней конструкции принципиально между собой не отличается. Но во втором случае предварительно необходимо сделать нишу, к которой будут подходить проштробленные каналы для укладки электропровода. Любой электрошкаф состоит из нескольких частей, к которым относятся:

  • основание щитка;
  • место для укладки электрокабеля с его держателями;
  • стойки для крепления клеммных колодок;
  • дин-рейка.

В зависимости от модели может добавляться дверка, защитная накладка или замок.

Непосредственная установка заключается в монтировании короба на предназначенное для него место. Но перед этим в зависимости от стороны завода кабелей в щитке выламывается заглушка. В образовавшееся отверстие и заводятся электропровода. Бокс наружного исполнения вешается на предварительно установленный кронштейн. Существуют также модели, которые крепятся с помощью шурупов, для этого их прикручивают насквозь через заднюю панель в установленные дюбеля.

Сначала прикручивают дин-рейку и электросчётчик, если предусмотрена его установка. Затем устанавливаются шины заземления и зануления. На рейку одеваются автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы и другие средства защиты. Устанавливать их несложно благодаря специально подпружиненной защёлке, которая прочно прижимает электрофурнитуру к дин-рейке. Пока не затянут крепёжный винт, устанавливаемое устройство можно легко двигать в горизонтальном направлении.

Как только все нужные приборы будут размещены, переходят к подключению проводов. Чтобы эти действия выполнить без ошибок, удобно использовать заранее составленный план электропроводки. Рекомендуется при коммутировании соблюдать цвет проводов. Так, к нулевой шине подключается провод синего цвета, заземление выполняется зелёным, а в качестве фазового используется коричневый.

Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания – оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

  • наконечник НШВИ (2);
  • наконечник НШВ.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

  • модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;
  • учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
  • учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20%!н(MISSING)а развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.


Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка

Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.
