Классификация проводов СИП
На современном рынке, провод сип представлен следующими классификациями:
- система с неизолированной несущей сталеалюминевой жилой (СИП-1);
- системы с изолированной несущей жилой (СИП-2);
- самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).
Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.
Провод СИП-1: основные характеристики и достоинства
Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.
Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.
Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.
СИП-2: основные достоинства, особенности и технические характеристики
Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)
У провода СИП 2 характеристики следующие:
- изоляция выполнена из сшитого полиэтилена (светостабилизированного);
- номинальной сечение жил от 16 до 120 мм²;
- максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
- максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
- номинальный ток составляет от 105 (1х16) до 340 А (3х120);
- срок службы данной марки составляет 25 лет.
СИП-3: особенности и описание
СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.
Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.
Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.
СИП-4 и СИП-5: характеристики, описание и достоинства
Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.
Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.
Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.
Монтажный ролик
Некоторые электрики приноровились монтировать СИП без использования раскаточных роликов, применяя только стандартные поддерживающие зажимы. Однако это в основном касается СИП малых сечений до 35мм2. Да и способ такой возможен на небольших расстояниях и является не правильным.
Поэтому при строительстве ВЛИ без применения роликов не обойтись. Их рабочая поверхность покрыта пластиком, что защищает изоляцию от повреждений. Применять здесь железные ролики, которые используют для натягивания голых проводов нельзя.
И уж тем более категорически запрещено раскатывать СИП по земле. Даже если вы при этом не повредите изоляцию, она у вас в любом случае покроется грязью. В последующем, при установке прокалывающего зажима на грязный СИП, сопротивление между зубчиками и проводом будет гораздо больше нормированного.
Наглядные последствия выгорания контакта в прокалывающем зажиме:
На анкерных, угловых анкерных и других сложных опорах при углах поворота 90 градусов нужно применять ролики с монтажным ремнем или цепью.
Канавка ролика должна располагаться на уровне анкерного кронштейна. Для угловых опор при прохождении СИП с наружного угла возможно применение роликов другой конструкции.
Для промежуточных опор эти девайсы имеют упрощенную конструкцию. Вместо ремня чаще всего идет крюк, который закрепляют за сам поддерживающий кронштейн.
У кронштейнов Нилед для этого даже предусмотрен специальный выступ-упор.
У роликов Ensto способ крепежа еще проще. Промежуточные ролики можно применять не только на прямых участках, но и при малых углах поворота до 30 градусов.
Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:
Ensto
Sicam
Niled
КВТ
Выбор СИП для ввода электричества в дом
Чтобы правильно выбрать СИП кабель нужно определить:
- предназначение ВЛ;
- условия работы, места прокладки проводов и требования безопасности;
- требуемое количество фаз;
- мощность нагрузки.
Основные свойства различных марок СИП кабеля
Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:
В СИП-1 нулевая несущая жила со стальным сердечником не изолированная
В СИП-2 нулевая несущая жила изолирована
Каждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников
Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:
- Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
- Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
- Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.
Внешний вид СИП-5
Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.
К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.
Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.
Сечение жил СИП относительно пропускной мощности
Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.
Ввод электричества в дом СИП сечением 16 мм.кв
Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.
Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.
Таблица параметров СИП-1, СИП-2
Таблица параметров СИП-4, СИП-5
Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.
Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.
Полезные советы
Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз. Цветовая раскраска маркировочных рельефных полос должна быть стандартной
Цветовая раскраска маркировочных рельефных полос должна быть стандартной.
Цветная маркировка жил СИП кабеля
Рельефная маркировка жил СИП кабеля
Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.
Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.
https://youtube.com/watch?v=Ahjb2-eAIkk
Характеристики провода СИП
Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям
Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические
Электрические характеристики
Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.
Допустимые токовые нагрузки проводов СИП
Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление
А для нас крайне важно иметь как можно меньшее сопротивление проводника
Нормируемые значения сопротивление жил провода СИП
У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.
Высоковольтные испытания провода СИП
- А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
- Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
- Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.
Сводная таблица испытаний провода СИП
- Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
- Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.
Механические характеристики
Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.
Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.
Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.
Разрывное усилие провода СИП
Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.
Требования по плотности прилегания изоляции к проводу
- Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
- Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
- Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.
Механические характеристики проводов СИП
Кабели и провода изоливанные и защащенные для воздушных ЛЭП /ПЗВ И ПЗВГ/ производства предприятий ОАО «Севкабель-Холдинг»
Провода с защитной изоляцией для воздушных линий электропередачи на напряжение 35 кВ марки ПЗВ,ПЗВГ
ТУ 16.К10-017-2003
Область применения
ПЗВ — для воздушных магистральных линий электропередачи, ПЗВГ — для воздушных линий электропередачи проходящих по населённым пунктам, а также на участках ВЛ вблизи подстанций.
Вид климатического исполнения проводов — В, категория размещения 1,2,3 по ГОСТ 15150-69.
Условия эксплуатации
Для воздушных линий электропередачи в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов III и IY по ГОСТ 15150-69.
Основные технические и эксплуатационные характеристики
|
Номинальное напряжение |
35 кВ |
|
Температура окружающей среды при эксплуатации кабеля |
от -60°C до +50°С |
|
Относительная влажность воздуха (при температуре до +35°С) |
98% |
|
Минимальная температура прокладки кабеля без предварительного подогрева |
-20°С |
|
Предельная длительно допустимая рабочая температура жил |
90°С |
|
Максимальная температура нагрева жил при коротком замыкании |
250°С |
|
Минимально допустимый радиус изгиба при прокладке |
10 диам.провода |
|
Срок службы, не менее |
40 лет |
|
Гарантийный срок эксплуатации кабеля |
3 года |
| 1. Уплотненная жила из проволок алюминиевого сплава сечением 35–240 мм2, герметизированная водоблокирующими нитями 2. Слой из изоляционного сшитого полиэтилена 3. Защитная изоляция из атмосферостойкого сшитого полиэтилена |
|
| 1. Уплотненная жила из проволок алюминиевого сплава, герметизированная водоблокирующими нитями 2. Слой из электропроводящего сшитого полиэтилена 3. Слой из изоляционного сшитого полиэтилена 4. Защитная изоляция из атмосферостойкого трекингостойкого полиэтилена |
* Допускается использовать в качестве ТПЖ уплотненную алюминиевую жилу, упрочненную стальной проволокой.
| Марка | Конструкция | Условия эксплуатации |
|
ПЗВ |
Жила — из проволок алюминиевого сплава; Изоляция — из двух слоев сшитого полиэтилена: нижнего — из изоляционного сшитого полиэтилена и верхнего — атмосферостойкого сшитого полиэтилена. |
Для воздушных магистральных линий электропередач в районах с умеренным, холодным и тропическим климатом. |
|
ПЗВГ |
Жила — из проволок алюминиевого сплава; Изоляция — из трех слоев: слоя электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена. |
То же, но для воздушных линий электропередач, проходящих по населенным пунктам, а также на участках ВЛ вблизи подстанций. |
НОМЕНКЛАТУРА ТУ 16.К10-017-2003
|
Число и номинальное сечение жил, мм2 |
Наружный диаметр кабеля (геометрические размеры), мм |
Расчетная масса кабеля, кг/км |
|
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из двух слоёв: изоляционного сшитого полиэтилена и атмосферостойкого сшитого полиэтилена (ПЗВ-35). |
||
| 1 х 35 | 13.3 | 196 |
| 1 х 50 | 14.5 | 244 |
| 1 х 70 | 16.1 | 317 |
| 1 х 95 | 17.8 | 405 |
| 1 х 120 | 19.2 | 487 |
| 1 х 150 | 20.6 | 576 |
|
Число и номинальное сечение жил, мм2 |
Наружный диаметр кабеля (геометрические размеры), мм |
Расчетная масса кабеля, кг/км |
|
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из трёх слоёв полиэтилена: электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена (ПЗВГ-35). |
||
| 1 х 35 | 14.7 | 238 |
| 1 х 50 | 15.9 | 291 |
| 1 х 70 | 17.5 | 369 |
| 1 х 95 | 19.2 | 464 |
| 1 х 120 | 20.6 | 551 |
| 1 х 150 | 22 | 644 |
Информация предоставлена ОАО «Севкабель-Холдинг» специально для RusCable.Ru
Условия хранения и доставки для маркировки проводов СИП 2×16
Согласно ГОСТу, изолированные провода должны быть упакованы в мотки.
В этом случае должны соблюдаться два условия: сечение жилы провода 16-25 мм², общий вес не превышает 25 кг. Во время хранения используют тент или закрытое помещение.
Обратите внимание! Возможно краткосрочное размещение на открытом воздухе. Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками
К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку
Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками. К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку.
Герметичные и влагозащищенные прокалывающие зажимы
Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.
В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.
На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.
Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.
Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.
На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.
Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.
Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.
Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.
Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.
Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

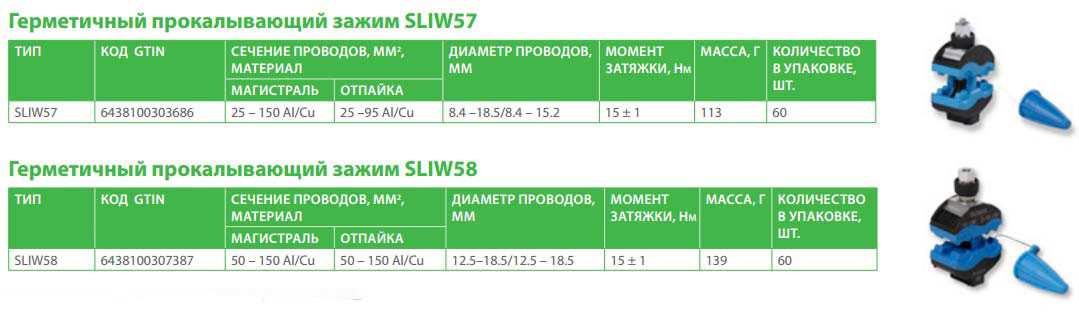

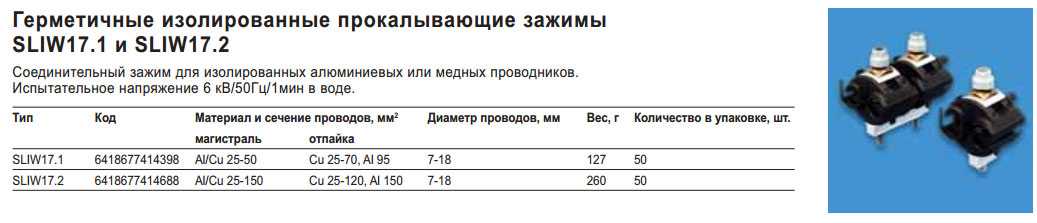

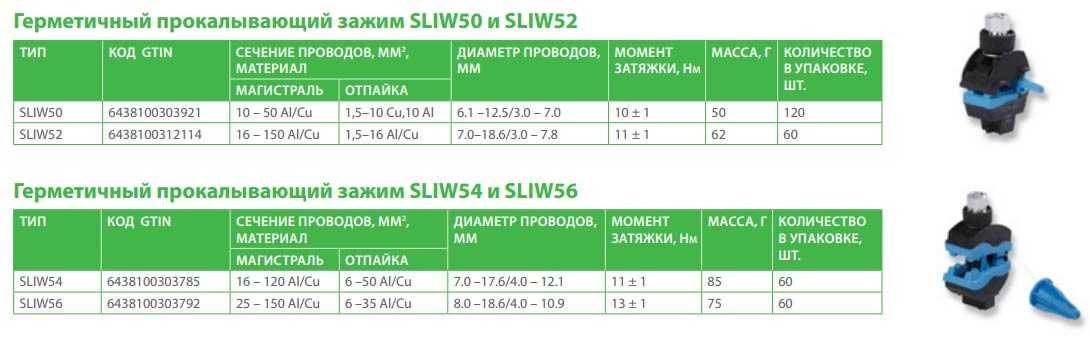

Герметичные зажимы Ensto
Герметичные зажимы Sicam
Герметичные зажимы Niled
Прокалывающие зажимы КВТ
Прокалывающие зажимы IEK
Кабели и провода изоливанные для воздушных ЛЭП /СИПсн-4, СИПгсн-4/ производства предприятий ОАО «Севкабель-Холдинг»
Провода самонесущие без несущего элемента с изоляцией из светостабилизированного сшитого полиэтилена, не распространяющего горение.
ТУ 3553-033-05755714-2007
Область применения
Для применения в воздушных силовых линиях и осветительных сетях на переменное напряжение до
0.6/1 кВ номинальной частотой 50 Гц.
Вид климатического исполнения проводов В, категория размещения 1,2 и 3 по ГОСТ 15150-69.
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует проводу марки AsXSn, выпускаемого в ряде европейских стран.
Провод защищен патентом на полезную модель федеральной службы по интеллектуальной собственности, патентам и товарным знакам №26864 от 08.05.2002.
Условия эксплуатации
Для воздушных магистральных линий электропередачи в районах и ответвлений к вводам в жилые дома, хозяйственные постройки и инженерные сооружения, в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Провод не должен распространять горение при одиночной прокладке.
Основные технические и эксплуатационные характеристики
|
Номинальное напряжение |
0,6/1 кВ |
|
Температура окружающей среды при эксплуатации кабеля |
от -60°С до +50°С |
|
Относительная влажность воздуха (при температуре до +35°С) |
98% |
|
Минимальная температура прокладки кабеля без предварительного подогрева |
-20°С |
|
Предельная длительно допустимая рабочая температура жил |
90°С |
|
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) |
130°С (до 8 часов в сутки) |
|
Максимальная температура нагрева жил при коротком замыкании |
250°С (до 5 сек.) |
|
Минимально допустимый радиус изгиба при прокладке |
10 йн |
|
Срок службы, не менее |
40 лет |
|
Гарантийный срок эксплуатации кабеля |
3 года |
| Марка | Конструкция |
|
СИПсн-4 |
Жилы — основные и вспомогательные (жилы для цепей освещения) -алюминиевые, уплотнённые, 2 классаКоличество основных жил от 1 до 4, сечение ТПЖ — от 16 до 120 мм2Количество вспомогательных жил: 1 или 2, сечение 16, 25 и ли 35 мм2Изоляция — светостабилизированный сшитый полиэтилен, не распространяющий |
|
СИПгсн-4 |
то же , но с водоблокирующим элементом в токопроводящей жиле |
|
Число и номинальное сечение жил, мм2 |
Наружный диаметр кабеля (геометрические размеры), мм |
Расчетная масса кабеля, кг/км |
|
Провода самонесущие без несущего элемента с изоляцией из светостабилизированного сшитого полиэтилена, не распространяющего горение (СИПсн-4) |
||
| 1 х 25 | 8.5 | 102 |
| 1 х 35 | 9.5 | 133 |
| 1 х 50 | 11.2 | 183 |
| 1 х 70 | 13 | 249 |
| 2 х 16 | 15 | 143 |
| 2 х 25 | 19 | 208 |
| 2 х 35 | 20 | 272 |
| 4 х 16 | 18 | 285 |
| 4 х 25 | 23 | 416 |
| 4 х 35 | 24 | 543 |
| 4 х 35+1х16 | 22.9 | 607 |
| 4 х 35+1х25 | 22.9 | 638 |
| 4 х 35+1х35 | 22.9 | 668 |
| 4 х 50 | 29 | 746 |
| 4 х 50+1х16 | 27 | 826 |
| 4 х 50+1х25 | 27 | 857 |
| 4 х 50+1х35 | 27 | 887 |
| 4 х 50+2х16 | 30.2 | 900 |
| 4 х 50+2х25 | 30.2 | 960 |
| 4 х 50+2х35 | 30.2 | 1020 |
| 4 х 70 | 32 | 1014 |
| 4 х 70+1х16 | 31.3 | 1082 |
| 4 х 70+1х25 | 31.3 | 1113 |
| 4 х 70+1х35 | 31.3 | 1142 |
| 4 х 70+2х16 | 35 | 1155 |
| 4 х 70+2х25 | 35 | 1217 |
| 4 х 70+2х35 | 35.0 | 1276 |
| 4 х 95 | 39 | 1350 |
| 4 х 95+1х16 | 36.6 | 1400 |
| 4 х 95+1х25 | 36.6 | 1431 |
| 4 х 95+1х35 | 36.6 | 1461 |
| 4х95+2х16 | 41 | 1473 |
| 4 х 95+2х25 | 41 | 1535 |
| 4 х 95+2х35 | 41 | 1595 |
| 4 х 120 | 41 | 1667 |
| 4 х 120+1х16 | 39.5 | 1713 |
| 4 х 120+1х25 | 39.5 | 1744 |
| 4 х 120+1х35 | 39.5 | 1774 |
| 4 х 120+2х16 | 44.3 | 1786 |
| 4х120+2х25 | 44.3 | 1848 |
| 4х120+2х35 | 44.3 | 1907 |
