Молниезащита зданий и сооружений

Заземляющее устройство

Заземляющая конструкция для молниезащиты рассчитывается исходя из требования достижения надежного контакта с грунтом, обеспечивающего идеальные условия для растекания токового разряда в землю.

Расчету этой части молниезащиты нужно уделить особое внимание, поскольку без надежного заземления все остальные элементы защитной системы теряют свою функциональность. Перед расчетом заземляющего контура молниезащиты необходимо отметить, что его конструкция изготавливается из вертикально забиваемых в землю толстых металлических штырей, труб или стальных профилей (швеллеров)

Перед расчетом заземляющего контура молниезащиты необходимо отметить, что его конструкция изготавливается из вертикально забиваемых в землю толстых металлических штырей, труб или стальных профилей (швеллеров).

Их длина и сечение определяются расчетным путем исходя из требований создания идеальных условий для стекания тока разряда молнии в землю.

Помимо этого, к расчетным элементам заземления относятся и стальные перемычки, объединяющие вбитые в землю стержни в единый контур и соединяемые методом сварки. Их расчетными параметрами являются длина и сечение, а также марка стали, которые обеспечивают требуемое сопротивление растекания.

В следующем разделе приводится пример расчета системы защиты от поражения молниевым разрядом.

Сайт для электриков

Молниезащита электроустановок систем электроснабжения: учебное пособие/А.В. Кабышев. -Томск: Изл-во ТПУ,2006. — 124 с.

Пособие подготовлено на кафедре электроснабжения промышленных предприятий ТПУ и ориентировано на студентов электроэнергетических специальностей.

ПРЕДИСЛОВИЕ ВВЕДЕНИЕ 1. ЗАЩИТА ОБЪЕКТОВ ЭЛЕКТРОЭНЕРГЕТИКИ ОТ ПРЯМЫХ УДАРОВ МОЛНИИ 1.1. Основные характеристики разряда молнии 1.2. Мероприятия по грозозащите воздушных линий электропередачи 1.3. Защита подстанций от прямых ударов молнии 1.3.1. Общие положения 1.3.2. Конструктивное выполнение молниеотводов 1.3.3. Концепции определения защитного действия молниеотводов 1.3.4. Зоны защиты молниеотводов 1.3.5. Определение надежности защиты подстанций от прямых ударов молнии 1.3.6. Расчет молниезащиты 1.3.7. Заземление молниеотводов 1.3.8. Расчет заземляющих устройств 1.4. Схемы молниезащиты подстанций промышленных предприятий 1.5. Молниезащита подходов воздушных линий электропередачи к подстанции 1.6. Схемы молниезащиты подстанций на ответвлениях 1.7. Молниезащита электрических машин 1.8. Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 2. УСТРОЙСТВА И АППАРАТЫ ЗАЩИТЫ 2.1. Защитные промежутки 2.2. Трубчатые разрядники 2.3. Вентильные разрядники 2.4. Нелинейные ограничители перенапряжений 24.1. Основные требования к ОПН 2.4.2. Классификация электрических сетей для выбора ОПН 2.4.3. Условия эксплуатации ОПН в сетях с глухим заземлением нейтрали 24.4. Условия эксплуатации ОПН в распределительных сетях 6-35 кВ 2.4.5. Эксплуатация ОПН в сетях собственных нужд 2.4.6. Основные технические характеристики ОПН 3. ВНУТРЕННЯЯ СИСТЕМА МОЛНИЕЗАЩИТЫ 3.1. Режимы заземления нейтрали в сетях 0,4 кВ 3.1.1. Сеть TN-C 3.1.2. Сеть TN-S 3.1.3. Сеть TN-C-S 3.1.4. Сеть TT 3.1.5. Сеть IT 3.1.6. Краткие рекомендации по выбору сетей 3.2. Система уравнивания потенциалов на вводе в здания 3.3. Зоновая концепция молниезащиты 3.3.1. Зоны молниезащиты 3.3.2. Требования стандартов МЭК к устройствам защиты от импульсных перенапряжений 3.3.3. Требования ГОСТ к устройствам защиты от импульсных перенапряжений 3.3.4. Схемы включения устройств защиты от импульсных перенапряжений 3.3.5. Очередность срабатывания устройств защиты от импульсных перенапряжений 3.3.6. Монтаж устройств защиты от импульсных перенапряжений 3.3.7. Дополнительная защита от токов короткого замыкания 3.3.8. Методика выбора типа защитных устройств 3.3.9. Методика выбора УЗИП при воздушном вводе 3.3.10. Выбор защитных устройств: резюме 3.3.11. Особенности подключения УЗИП 4. ДИАГНОСТИКА СОСТОЯНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ И МОЛНИЕЗАЩИТЫ 4.1. Измерение удельного сопротивления фунта 4.1.1. Грунт как проводник 4.1.2. Метод пробного электрода 4.1.3. Метод вертикального электрического зондирования 4.1.4. Реализация метода вертикального электрического зондирования 4.2. Эксплуатационный контроль сопротивления заземляющего устройства электроустановок 4.3. Измерение сопротивления связи между элементами заземляющего устройства 4.4. Осмотр устройств защиты от прямых ударов молнии БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Виды молниезащиты

По исполнению системы защиты бывают:

  • внешние;
  • внутренние.

У каждой системы свое предназначение, и применять их нужно в комплексе, чтобы исключить все три фактора поражения молнией.

Внешнее устройство молниезащиты зданий и сооружений монтируется на крышах, близлежащих пристройках, сооружениях и состоит из молниеприемника, токоотвода и заземлителя. Основная их функция — отвести разряд тока в землю, не дав ему попасть на поверхность крыши. Разряд через токоотвод попадает в заземлитель и дальше растекается в земле.

Внутренний тип системы защиты от молний заключается в установке устройства внутри здания и служит для защиты от импульсных перенапряжений.

Бывают следующие виды внутренних устройств:

  1. Реле контроля напряжения с возможностью ручной регулировки минимальных и максимальных показателей напряжения в сети. В случае нарушения показателей критических точек прибор выполняет отключение напряжения. Может быть установлен на весь дом или отдельно на каждый прибор. Самый простой и дешевый вариант.
  2. Стабилизатор напряжения.
  3. Реле контроля фаз (при трехфазном напряжении). Относится к микропроцессорным приборам.

Классификация объектов, подлежащих защите

Согласно нормам гост, здания и сооружения, которые необходимо охранять от попадания молний, делятся по степени опасности на обыкновенные и спецобъекты. Обычными объектами считаются строения жилого и административного назначения для торговых, промышленных и сельскохозяйственных целей, высота которых не превышает 60 метров. К спецобъектам инструкцией по устройству молниезащиты зданий и производственных сооружений относятся:

  • потенциально опасные для окружающих людей и построек;
  • опасные для окружающей среды;
  • способные в случае удара молнией стать причиной радиационного, биологического или химического заражения – выбросов, превышающих санитарные нормы (как правило, это касается государственных предприятий);
  • сооружения с высотой, превышающей 60 метровую отметку, времянки, площадки для игр, объекты в процессе строительства и другие.

Для таких объектов устанавливается уровень молниезащиты не ниже 0,9. Хозяин сооружения или заказчик стройки может самостоятельно установить для здания повышенный класс надежности.

Обычные же объекты строительства, согласно гост, имеют четыре уровня надежности защиты от прямого удара молний:

  • первый (при пиковом токе молнии 200 килоАмпер), надежность – 0,98;
  • второй (ток молнии 150 килоАмпер), надежность – 0,95;
  • третий (ток 100 килоАмпер), надежность – 0,9;
  • четвертый (ток 100 килоАмпер), надежность – 0,8.

Конструкция молниеотводов

В общем случае, молниезащита зданий и сооружений представляет собой комплекс из молниеприемника, токопровода и заземлителя. Молниеприемники применяются в виде стержня, сети и натянутого троса.

Стержневой молниеприемник

Конструкция стержневой системы проста. Штырь молниезащиты соединяется с помощью токоотвода с металлическими штырями в грунте, обеспечивающими заземление.

Стержни (штыри) изготавливают из оцинкованной или омедненной стали высотой от полуметра до 5-7 метров. Диаметр зависит от высоты стержня и климатического района расположения. Омедненный стержень имеет лучшую электрическую проводимость по сравнению с оцинкованной сталью.

В зависимости от конфигурации здания и его кровли на крыше устанавливаются несколько стержней. Они крепятся к коньку, фронтону, вентиляционным колодцам и прочим капитальным конструкциям.

Зона влияния молниезащиты представляет собой конус с вершиной на острие молниеотвода. Стержни располагают таким образом, чтобы зоны их действия перекрывали все здание. Для стержневых молниеприемников правило защитного конуса с 90 градусной вершиной справедливо для стержня высотой до 15 м. Чем выше молниеприемник, тем меньше угол вершины защитного конуса.

Сетевой молниеприемник

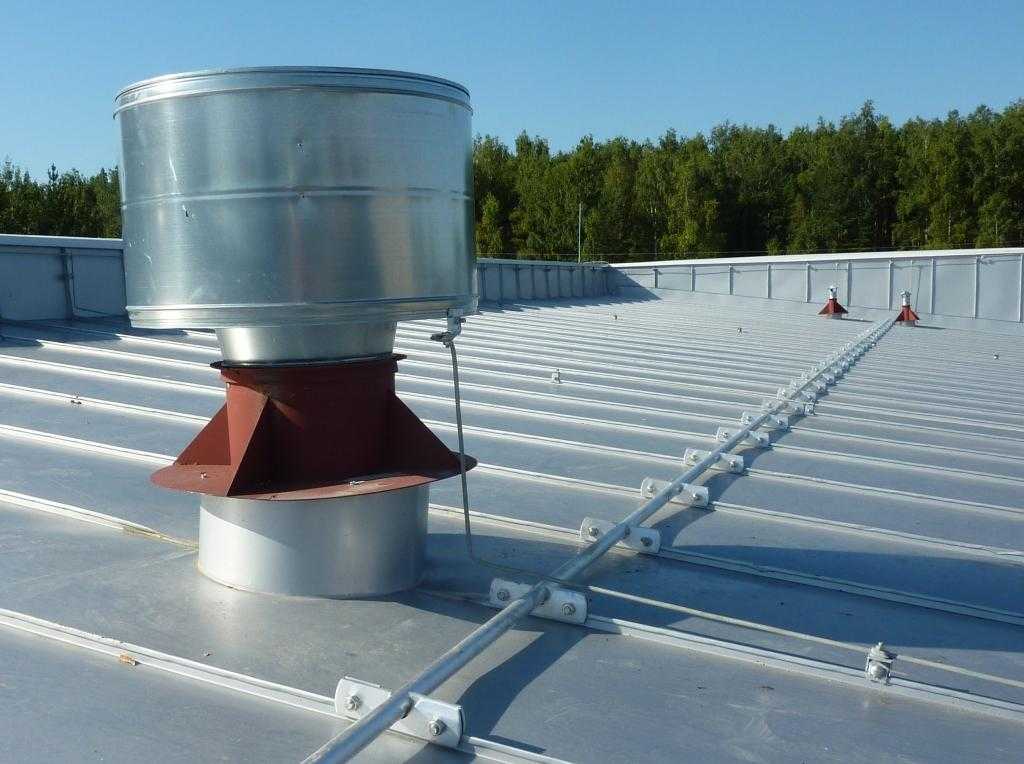

Молниеприемная сеть представляет собой оцинкованный или омедненный провод диаметром 8-10 мм, покрывающий в виде сети всю крышу здания. Обычно молниезащиту в виде сетки устанавливают на плоские кровли.

Сеть формируется за счет перпендикулярно расположенных относительно друг друга проводов с определенным шагом. При помощи держателей провода соединяются между собой и крепятся к кровле. Иногда, вместо провода используют стальную полосу.

Провод или полоса обязательно должны быть соединены с заземлением. Для соединения применяют сварку, но можно его делать специальными зажимами. Зажимы для соединения электродов заземления с проводниками часто идут в комплекте, если приобретать все детали в специализированном магазине.

Тросовый молниеприемник

Тросовые молниеприемники представляют собой стальной или алюминиевый трос, натянутый между двумя мачтами. Мачты соединены с токоотводов, а тот в свою очередь с заземлением. Представьте, что трос является коньком двускатной крыши.

Тогда область под этой виртуальной крышей будет находиться под защитой от ударов молний. Таким образом, натянув над крышей дома и прилегающей территорией несколько тросов можно обеспечить надежную молниезащиту.

Токопроводы представляют собой оцинкованные или омедненные стальные провода диаметром 10 мм, часто применяют и стальные полосы сечением 40х4 мм покрытые цинком или медью. Они соединяют молниеприемники с заземлителем.

Выбор контура

Перед расчетом контура Вам предоставляется возможность выбрать один из следующих вариантов заземляющих устройств:

  • Треугольная конструкция, параметры которой определяются еще на этапе проектирования.
  • Линейное сооружение протяженного типа, монтируемое по периметру защищаемого объекта.
  • Модульно-штыревая заземляющая конструкция.

Каждый из перечисленных выше способов сборки и последующего монтажа заземляющих устройств нуждается в подробном рассмотрении.

Треугольная конструкция

Этот вариант изготовления ЗК – самый известный и распространенный среди профессионалов и любителей. Для обустройства такой конструкции потребуется приготовить следующие элементы:

  • Двухметровые металлические стержни (арматурные прутья) в количестве 3-х штук.
  • Столько же стальных перемычек, предназначенных для объединения прутьев в единую конструкцию.
  • Медная шина, необходимая для соединения ЗК с точкой сбора жил от заземляемого оборудования в распределительном шкафу (ГЗШ – главная заземляющая шина).

Плоскость сварного контура с уже вбитыми в землю штырями при обустройстве ЗУ должна располагаться на глубине примерно 30-60 см.

Линейный контур

Линейное заземление выбирается в случае, когда к защитному сооружению требуется подключить несколько единиц оборудования, размещенных на удалении один от другого. Оно состоит из нескольких вбитых в землю штырей (3), расположение которых относительно друг друга выбирается из расчетных данных.


Линейная схема контура заземления для частного дома

От собранной по этой схеме конструкции, как и в случае с треугольником в сторону распределительного щитка с ГЗШ делается отвод (2). Перед тем как рассчитать такой ЗК – следует учесть, что общее число штырей ограничено взаимным влиянием аварийных токов, протекающих в каждом одиночном заземлителе.

Модульно-штыревое заземление

Модульный тип ЗУ применяется в ситуациях, когда площадь на участке перед домом ограничена небольшими размерами и допускается обустройство одной штыревой конструкции.


Схема монтажа одиночного заземляющего электрода

Она содержит в своем комплекте следующие элементы:

  • Стальной стержень полутораметровой длины с медным покрытием и имеющейся на
  • рабочей части резьбой.
  • Специальную муфту из латуни, обеспечивающую получение резьбового соединения вертикально вбиваемого штыря с заземляющим отводом.
  • Латунные зажимы особой конструкции, гарантирующие надежное сочленение металлических штырей с соединительной полосой.
  • Наконечники для самих заземляющих стержней.
  • Насадку с ударной площадкой, позволяющую передавать импульс от забивающего инструмента (вибромолота).


Комплект модульно-штыревого заземления

Защитная смазка сохраняется долгое время и не растекается при нагревании штырей и других элементов такого ЗУ. Входящая в состав антикоррозийная лента устойчива к воздействию агрессивных сред и защищает от разрушения всю конструкцию в целом.

Подробно о монтаже модульно-штыревого заземления читайте на этой странице.

Особенности монтажа

Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует:

  • выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
  • определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
  • выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
  • рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
  • подобрать материалы для сборки конструкции.

Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.

На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.


Контур заземления в виде треугольника

Заземляющий контур должен быть расположен на глубине от 0,8 метра

Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять

Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.

Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской.

Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.

Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.

Монтаж тросового молниеотвода

Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.


Расположение тросового молниеотвода над коньком

Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.

Монтаж стержневого молниеотвода

Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.

В качестве опоры для стержневого молниеприемника можно использовать:

  • установленную на земле высокую мачту;
  • телевизионную антенну;
  • дерево, высота которого сравнима или превышает высоту дома;
  • станину для кровли.


Антенна в качестве опоры для молниеприемника

К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.

По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом.

Внешняя, внутренняя молниезащита

Люди долгое время находились в активном поиске эффективных средств надежной защиты от негативного воздействия молнии. Современная эффективная защита сооружений и зданий состоит из несколько компонентов:

Внешняя молниезащита (перехватывает грозовые разряды, отводит их непосредственно в грунт).
Внутренняя защита от влияния молнии. Она необходима, в первую очередь, для того чтобы обеспечить полную защиту зданий и сооружений от повторного удара молнии, которого многие опасаются

В результате удара молнии может возникнуть перенапряжения, этого важно избежать. Это связано с тем, что каждый человек проявляет желание сохранить в идеальном состоянии все имеющиеся бытовые приборы и другое оборудование, которое находится в доме.
Уравнивание потенциалов металлоконструкций (единая система заземления объекта).

Важно заметить, что современная система обеспечения безопасности (защиты от молнии) справляется эффективно со своими главными задачами. Надежный молниеотвод способен своевременно улавливать грозовой разряд

Он практически мгновенно отводится в почву и быстро нейтрализуется.
Известные компании готовы в любое время обеспечить безопасность от негативного воздействия молнии. В первую очередь оборудование, которое применяется для защиты от молнии должно создаваться только из надежных, прочных и проверенных материалов. Организация обязана иметь все необходимые сертификаты, подтверждающие полное право на проведения монтажных работ. Вам не стоит самостоятельно заниматься установкой молниеотводов: вы можете не только некачественно совершить процесс монтажа конструкции, но и навредить себе и сооружению.
Профессионалы займутся в любое удобное для потенциального клиента время не только проектированием системы, но в короткий срок смогут установить ее в вашем здании. Именно на этапе проектирования кровли необходимо заняться проектированием молниезащиты. Как отмечают опытные специалисты, это поможет сэкономить приличную сумму денежных средств. Данным правилом вам ни в коем случае нельзя пренебрегать.
Так вы сможете совершенно незаметно и достаточно аккуратно установить систему молниеотводов. Два важных процесса (молниезащита и заземление) неразрывно связаны между собой, поэтому их обязательно нужно делать совместно, для того чтобы избежать каких-либо недоразумений или неожиданных погрешностей.
Внешняя защита сооружений от удара молнии зависит от прямого назначения здания, насколько оно огнестойко. Эти характеристики обязательно нужно учитывать в ходе проектирования установки молниеотводов. Только в том случае, если вы позаботитесь о безопасности своего объекта, вам будет гарантирована надежность и спокойное проживание.

Части конструкции

Для более точного понимания сути требований следует принять во внимание, что типовая конструкция молниезащиты состоит из следующих основных частей:

  • молниеприёмника, монтируемого в самой верхней точке объекта;
  • специального ленточного токоотвода, используемого в качестве соединителя приёмника разряда с устройством заземления (ЗУ);
  • самого заземлителя, обеспечивающего сток разрядного тока в землю.

Таким образом, каждый из составных элементов молниезащиты выполняет свою, вполне определённую функцию, удовлетворяющую требованиям действующих нормативов, в частности ПУЭ.

Исходные данные для расчета заземления

Перед началом обустройства заземления расчет которого нужно провести, необходимо заранее определиться с такими исходными данными, как:

  • Линейные размеры забиваемых в грунт стальных штырей.
  • Расстояние между ними (шаг монтажа).
  • Допустимая глубина погружения.
  • Характеристики почвы в месте обустройства заземления.

При его определении важно помнить о том, что он сильно отличается от места к месту и в значительной степени зависит от климатической зоны, к которой относится регион. Помимо этих данный придется учесть конфигурацию и материал заготовок, из которых сваривается готовое сооружение (либо обычный стальной уголок, либо медная широкая полоска)

Согласно ПУЭ минимальные размеры элементов для треугольной или линейной контурной конструкции должны быть:

  • полоса – сечение 48 мм2;
  • уголок 4х4 мм;
  • круглый брусок – сечение 10 мм2;
  • стальная труба диаметром 2,5 см со стенками толщиной не менее 3,5 мм.

В соответствие с этими требованиями ее выбирают не менее 2-2,5 метра. Расстояние между соседними точками погружения стержней должно быть кратным их длине. В зависимости от размеров и конфигурации площадки для обустройства ЗУ элементы конструкции устанавливаются либо в ряд, либо в виде правильного треугольника (иногда для этого выбирается квадратная форма). Используемые в этом случае методики расчета различных вариантов ЗУ ставят своей задачей получение данных по числу стержней и параметрам соединительной полосы (ее длины и сечения).

Нормативная база

К перечню стандартов и регламентирующих документов, которые определяют ключевые моменты по обустройству молниезащиты, следует отнести:

  • ПУЭ (редакция №7) «Молниезащита зданий и сооружений»;
  • инструкция РД 34.21.122-87 (Госэнергонадзор);
  • инструкция Минэнерго под номером СО 153-34.21.122-2003;
  • СНиП 3.05.06-85;
  • ряд ГОСТов и стандартов, касающихся порядка обустройства молниеприёмников и заземлений.

Пунктами 4.2.133-4.2.142 ПУЭ определяются общие принципы организации молниезащиты электроустановок и возникших в результате этого перенапряжений.

Требования этих пунктов распространяются на РУ (распределительные устройства) и ТП (трансформаторные подстанции) открытого и закрытого типа, работающие в цепях энергоснабжения, а также на другое распределительное и станционное электрооборудование.

Инструкция РД 34.21.122-87 распространяет своё действие на порядок организации молниезащиты на проектируемых гражданских и промышленных объектах с учётом их основного функционального назначения.

Помимо этого, она относит каждое из этих строений к определённой категории, присваиваемой в зависимости от опасности попадания в них грозового разряда.

Ещё одна инструкция (под наименованием СО 153-34.21.122-2003) касается всех видов зданий и сооружений, включая и промышленные коммуникационные системы. Она определяет порядок учёта документации по молниезащите при разработке проекта, строительстве, эксплуатации и реконструкции всех указанных объектов.

И, наконец, требования ГОСТ (включая действующие в строительстве нормативы и правила) распространяются на порядок обустройства отдельных элементов систем молниезащиты. Рассмотрим каждый из перечисленных выше документов более подробно.

Расчет элементов заземляющего устройства

Определение параметров проводников, используемых в конструкции любого заземлителя, проводится с учетом следующих соображений:

  • Длина металлических стержней или штырей в значительной мере определяет эффективность всей системы защитного заземления.
  • Большое значение имеет и протяженность элементов металлических связей.
  • От линейных размеров этих конструктивных составляющих зависят расход материала, а также суммарные затраты на обустройство ЗУ.
  • Сопротивление вертикально забиваемых электродов в первую очередь определяется длиной.
  • Их поперечные размеры не оказывают существенного влияния на качество и эффективность обустраиваемой защиты.

Помимо этого всегда нужно помнить о «золотом» правиле, согласно которому чем больше металлических заготовок предусмотрено в схеме – тем лучше характеристики безопасности контура.


Схема установки одиночного вертикального заземлителя

Также следует учесть, что мероприятия по организации заземления нельзя назвать легким занятием. При большом количестве составляющих системы увеличиваются объемы земляных работ. А решение вопроса о том, каким конкретно способом улучшать качество заземления (за счет длины или количества электродов) остается за самим исполнителем.

В любом случае при обустройстве ЗУ произвольного типа рекомендуется придерживаться следующих правил:

  1. стержни необходимо вбивать до отметки, находящейся ниже уровня промерзания почвы минимум на 50 сантиметров;
  2. такое их расположение позволит учесть сезонные факторы и исключить их влияние на работоспособность защитной системы;
  3. расстояние между вертикально вбитыми элементами зависит от формы выбранной конструкции и длины самих стержней.

Для корректного выбора этого показателя рекомендуется воспользоваться справочными таблицами.


Таблица определения параметров заземлителей

С целью сокращения объема предстоящих расчетов (их упрощения) сначала желательно определить величину сопротивления
стеканию токов КЗ для одиночного стержня.

С учетом влияния, оказываемого на искомую величину горизонтальными элементами конструкции, сопротивление для вертикальных штырей вычисляется по следующей формуле:

Если монтируемое ЗУ обустраивается в разнородном грунте (другое его название – двухслойный), удельное сопротивление можно определить так:

где Ψ – это так называемый «сезонный» коэффициент;

ρ1 и ρ2– удельные сопротивления слоев почвы (верхней и нижней прослойки соответственно), учитываемые при расчетах в Омах на•метр;

Н – толщина слоя грунта в метрах, расположенного в верхней части земляного покрова;

t – заглубление вертикальных штырей или стержней (оно соответствует глубине подготовленной траншеи), равное 0,7 метрам.

Достаточное для получения эффективного заземления число стержней (горизонтальные составляющие пока не учитываются) определяется так:

где Rн – это нормируемое ПТЭЭП сопротивление растеканию.

С учетом горизонтальных элементов ЗУ формула для определения количества вертикальных штырей принимает такой вид:

где под ηв понимается коэффициент использования конструкции, указывающий на взаимное влияние токов стекания различных единичных элементов друг на друга.

При уменьшении шага монтажа этих элементов защитного контура его общее сопротивление растеканию тока заметно увеличивается. Число элементов заземляющего сооружения, полученное по результатам описанных выкладок, следует округлить до большего значения.

Расчеты заземления онлайн удается автоматизировать, если воспользоваться разработанным для этого специальным онлайн калькулятором на нашем ресурсе.

Типы конструкций молниеотводов

Наша компания предлагает различные модели защитного электрооборудования. В каталоге представлены молниеотводы:

Одностержневые – выполнены в виде заостренного сверху стержня или мачты. Стержневая молниезащита устанавливается непосредственно на здание в высшей его точке либо рядом с ним на некотором удалении, не превышающем радиус зоны молниезащиты.

Двухстержневые, выполненные с одинаковой или различной высотой, — устанавливаются на противоположных концах зданий либо с максимально возможным удалением друг от друга, но при этом создающие неразрывную зону молниезащитывытянутого контура.

Многократные стержневые – используются для создания плотной зоны молниезащитысложной формы на больших площадях, выделенных под малоэтажную застройку.

Одиночные тросовые – из многожильного металлического троса, натянутого вдоль здания или линии электропередачи по высшим точкам конструкции и закрепленного на опорах, соединенных с заземлением посредством токоотводов. Тросовая молниезащита обеспечивает безопасность объектов большой протяженности.

Многократные тросовые – выполнены в виде сетки, изготовленной из металлических тросов. Предварительный расчет зон молниезащитыдает показатель расстояния между параллельными тросами, образующими сетку. В местах пересечения граней ячеек используется сварка для обеспечения надежного соединения жил, препятствующего образованию искры. Сетка размещается поверх верхней плоскости объекта, надежно фиксируется и подключается через токоотводы к системе заземления.

Различают два типа грозозащиты:

  • Пассивная молниезащита – система, принимающая на себя прямой удар молнии во время разряда.
  • Активная молниезащита – приспособление, провоцирующее электрический разряд в себя. Осуществляется посредством инициации процесса ионизации воздуха при росте потенциалов напряжения, возникающего перед началом появления молнии.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
