Сигнализатор превышения тока нагрузки

Причины и решения

Главными тремя причинами перегрузки электрической сети назовем:

• излишняя нагрузка на конкретное питающее ответвление электросети;
• использование электроприборов, реальная мощность которых превышает номинал ввиду поломки электрической начинки;
• несвоевременная замена электропроводки ввиду ее физического износа.

Излишняя нагрузка

К первому случаю можно отнести ситуацию, когда из-за включения нескольких приборов в одну розетку начинаются проблемы

Если не обратить на них внимание, последствия будут очень печальны (минимум как на фото ниже)

Итак, приводим конкретный пример: есть у нас розетка на два гнезда и мы в нее желаем подключить одновременно стиральную машину и микроволновую печь. В сумме они потребляют, допустим, 3,5 киловатта. Включаем оба прибора, раздается щелчок в коридоре — погас свет. Сработал автоматический выключатель. Мы подходим к нему и читаем — 10 ампер. Это означает, что данный автомат отсекает нагрузку свыше этого предела, а в переводе на мощность (амперы умножаем на стандартное напряжение сети 220 вольт) это составляет 2,2 киловатта. Тут уже можно совершить страшную ошибку — заменить автомат на другой, с пределом уже 16 ампер и выше. Снова включив два мощных прибора в розетку, мы ощущаем неприятный запах паленой электропроводки (это потенциально является причиной пожара, потому-то ошибка и страшная). Выключаем, смотрим на розетку, а на ней тоже выгравировано 10 ампер. И снова мы бежим в строительный магазин за новой, более стойкой к перегрузке розетке, на 16 ампер. Уж она-то точно выдержит мощность в 3500 ватт.

Вот только установив ее на место старой ситуация не улучшилась — мы все еще задыхаемся от пластмассового амбре. Как же так? Уже и автомат поменян, и розетка. Подводит теперь провод. Правда, подводит не он нас, а мы его. Провод — тоже элемент электросети, и при строительстве был, также как и автомат с розеткой, уложен с расчетом нагрузки на силу тока в 10 ампер.

Чтобы заменить провод, придется туго — это уже очень кропотливая работа, заключающаяся в демонтаже отделки стен в местах, где он проложен. Потому мы вынуждены с болью в сердце признать — приборы придется включать по отдельности, а деньги на более мощную электротехнику потрачены зря. Правда, не совсем зря. Мы таки купим мощный провод сечением на 2,5 квадратных миллиметра и проведем его от щитка с новым автоматом через кабель-каналы к свежей 16-амперной розетке. Вот только внешний вид будет безнадежно испорчен.

Мораль такова — чтобы обеспечить защиту от перегрузки электросети, нужно убедиться, что абсолютно все ее элементы не подвергались нагрузкам свыше их номинала на конкретном участке.

Для этого еще на этапе строительства или капитального ремонта необходимо тщательно спланировать, какое количество электроприборов будет использовано, как они будут расположены и какую мощность станут потреблять. Подобрать согласно имеющимся в свободном доступе таблицам необходимую электротехнику, причем взять с запасом. Например, нам хватило бы провода 3×2,5 мм2, а мы переплатим и возьмем 3×4 мм2, более мощную розетку и подберем нужный автомат — и тогда проблем с проводкой не будет многие десятилетия — добиться перегрузки такой электросети будет крайне сложно. О том, как рассчитать сечение кабеля по мощности мы рассказывали в отдельной статье. Также рекомендуем изучить информацию о том, как разделить электропроводку на группы, что является не менее эффективным методом защиты от перегрузки электросети в квартире и доме.

Неисправность электроприбора

Разберемся, что это такое и чем грозит. По сути — частный случай перегрузки электрической сети, только здесь номинально все по науке, а по факту мощность прибора превышена. Это может произойти по ряду причин, перечислять их не имеет смысла. Защита от ситуации одна — автоматический выключатель либо дифавтомат (сочетает в себе функции автомата и УЗО). Если при прочих равных у вас в щитке выбивает пробки — прибор нужно отремонтировать или заменить.

Несвоевременная замена проводки

Тут тоже все ясно. Вот как возникает проблема — старые провода в местах контактов, изгибов и движения постепенно изламываются и стираются. В этих зонах сечение токоведущей части резко уменьшается, а вместе с ней становится меньше пропускная способность. Особенно касается алюминия, которым забиты все старые квартиры. Чтобы обеспечить защиту от возгорания, поражения электрическим током и короткого замыкания и, конечно, банальной перегрузки электросети капитальный ремонт проводки порой необходим. О том, как заменить электропроводку в квартире, мы подробно рассказывали в отдельной статье.

Подпишись на RSS!

Подпишись на RSS и получай обновления блога!

Получать обновления по электронной почте:

• • Измеритель тока напряжения и мощности на INA226
    11 сентября 2020
  • Программа взаимодействия INA226 с микроконтроллером PIC
    29 июля 2020
  • Миллиомметр цифровой на базе модулей ADS1115 и TM1637
    22 июля 2020
  • Транзисторный ключ с ограничением тока
    3 июня 2020
  • Зарядное для аккумуляторов шуруповерта на базе XL4015
    5 апреля 2020

• • Зарядное устройство для автомобильных аккумуляторов — 237 498 просмотров
  • Стабилизатор тока на LM317 — 173 703 просмотров
  • Стабилизатор напряжения на КР142ЕН12А — 125 019 просмотров
  • Реверсирование электродвигателей — 101 848 просмотров
  • Зарядное для аккумуляторов шуруповерта — 98 528 просмотров
  • Карта сайта — 96 170 просмотров
  • Зарядное для шуруповерта — 88 495 просмотров
  • Самодельный сварочный аппарат — 87 896 просмотров
  • Схема транзистора КТ827 — 82 543 просмотров
  • Регулируемый стабилизатор тока — 81 588 просмотров

• • DC-DC (4)
  • Автомат откачки воды из дренажного колодца (5)
  • Автоматика (34)
  • Автомобиль (3)
  • Антенны (2)
  • Ассемблер для PIC16 (3)
  • Блоки питания (30)
  • Бурение скважин (6)
  • Быт (11)
  • Генераторы (1)
  • Генераторы сигналов (8)
  • Датчики (4)
  • Двигатели (7)
  • Для сада-огорода (11)
  • Зарядные (17)
  • Защита радиоаппаратуры (8)
  • Зимний водопровод для бани (2)
  • Измерения (36)
  • Импульсные блоки питания (2)
  • Индикаторы (6)
  • Индикация (10)
  • Как говаривал мой дед … (1)
  • Коммутаторы (6)
  • Логические схемы (1)
  • Обратная связь (1)
  • Освещение (3)
  • Программирование для начинающих (17)
  • Программы (1)
  • Работы посетителей (7)
  • Радиопередатчики (2)
  • Радиостанции (1)
  • Регуляторы (5)
  • Ремонт (1)
  • Самоделки (12)
  • Самодельная мобильная пилорама (3)
  • Самодельный водопровод (7)
  • Самостоятельные расчеты (37)
  • Сварка (1)
  • Сигнализаторы (5)
  • Справочник (13)
  • Стабилизаторы (16)
  • Строительство (2)
  • Таймеры (4)
  • Термометры, термостаты (27)
  • Технологии (21)
  • УНЧ (2)
  • Формирователи сигналов (1)
  • Электричество (4)
  • Это пригодится (12)

• Архивы
  Выберите месяц Сентябрь 2020  (1) Июль 2020  (2) Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

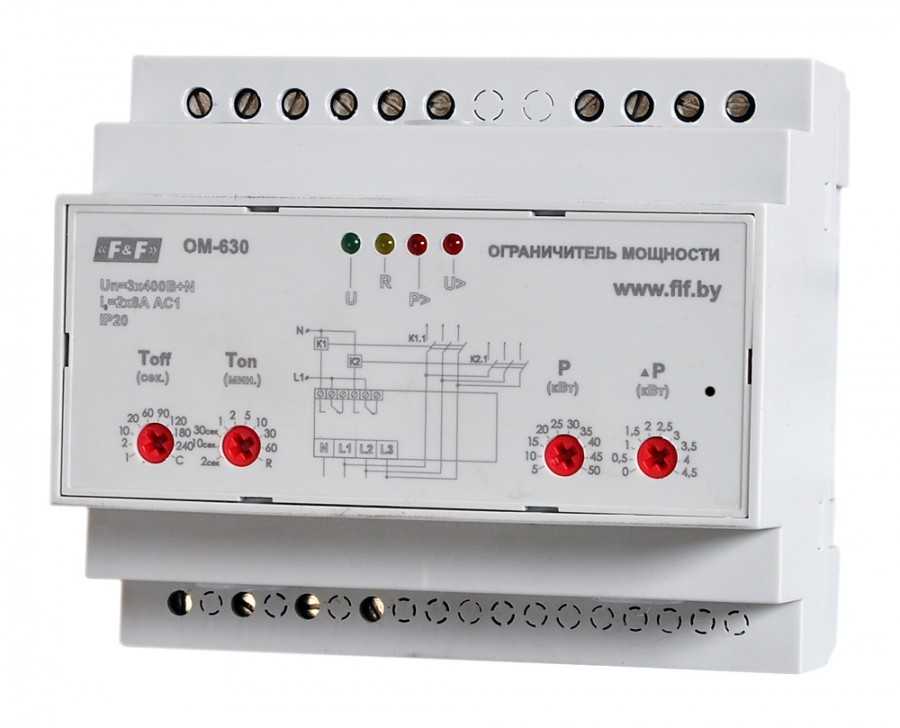

Достоинства и недостатки

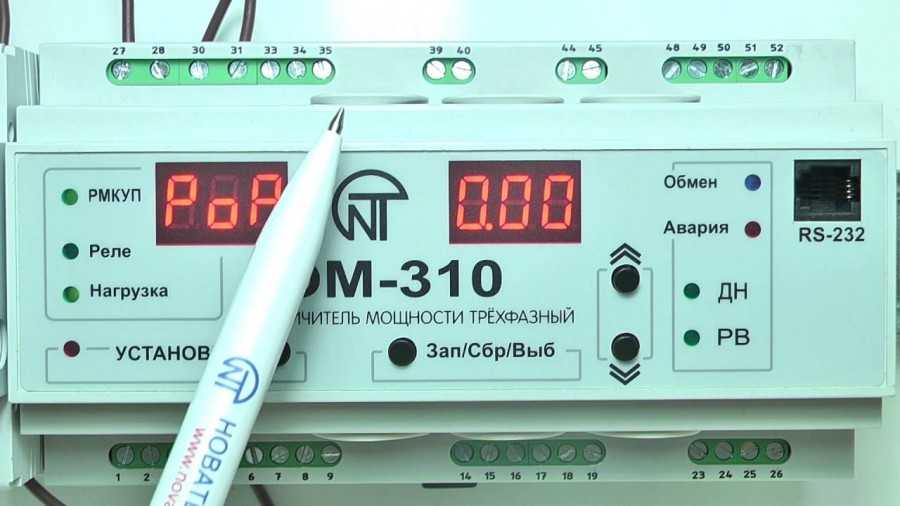

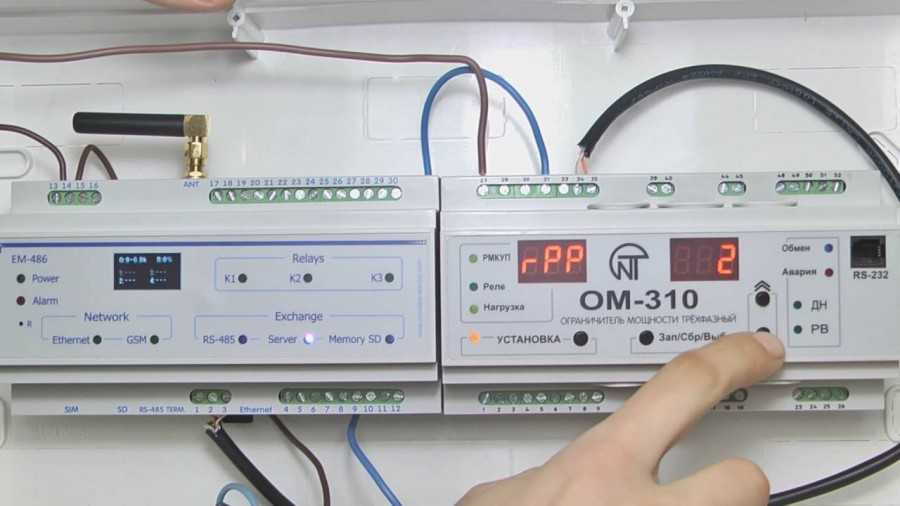

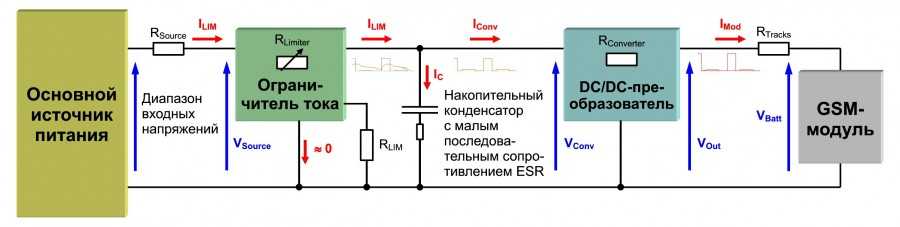

Помимо возможности отключения избыточной мощности ограничитель мощности обладает целым рядом дополнительных характеристик. Они уникальны и очень полезны. Он помогает не только следить за не превышением мощности, но и повышать безопасность энергосети, следить за безопасностью эксплуатируемого оборудования.

К достоинствам можно отнести наличие следующих технических характеристик у ограничителей:

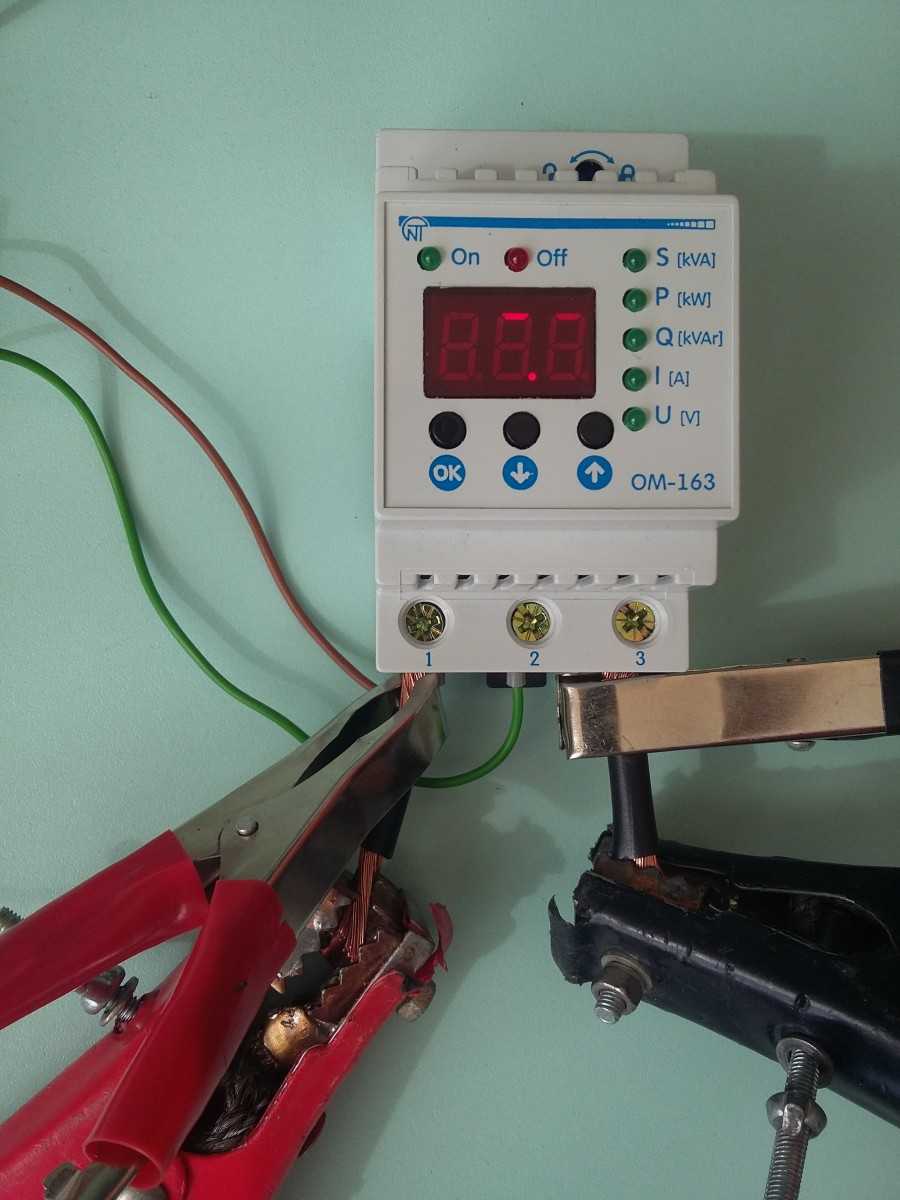

Он следит не только за активной частью мощности, которую дают обычные электронагреватели и другие активные потребители. Он отслеживает также и реактивную составляющую потребления, которую дают электродвигатели. Реактивную мощность невозможно отследить другими устройствами.

Рабочие характеристики этого аппарата не зависят от температуры окружающей среды, он работает с одинаковой точностью в широком диапазоне температур. В отличие от него автоматический выключатель может длительное время не срабатывать при пониженных температурах, создавая при этом опасные перенапряжения в сети.

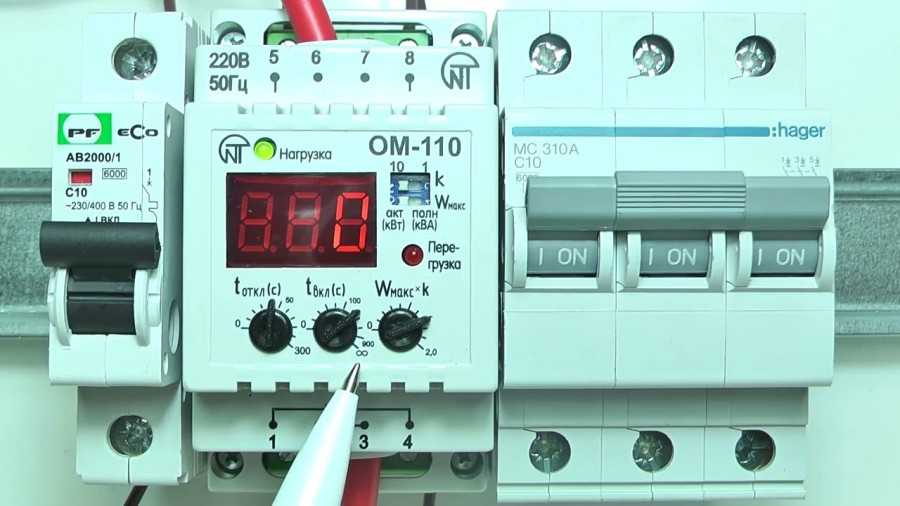

Это устройство обладает цветовой индикацией. В самых простых устройствах один светодиод показывает наличие избыточной нагрузки, в более совершенных устройствах производится индикация текущей потребляемой мощности на цифровом дисплее, которая дает текущую информацию о нагрузке в сети и другие параметры.

При превышении заданного уровня потребления электроэнергии потребитель отключается не мгновенно, а в соответствии с некоторой задержкой, которая выставляется вручную. Это позволяет пропускать короткие пиковые нагрузки и не давать работать сети с большими длительными нагрузками. Например, выставив нужное время можно дать время мощному электрочайнику вскипятить воду, но не допустить более длительных нагрузок.

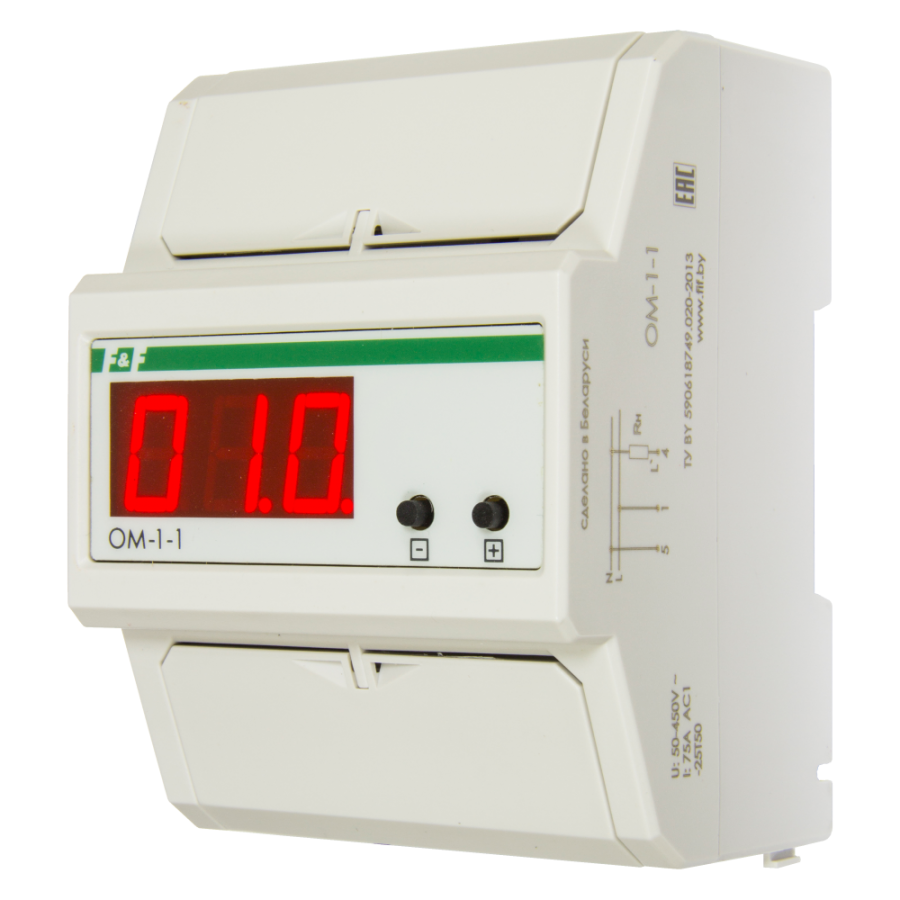

На нем можно выставлять значение потребления, на которое он будет срабатывать. Для установки новых значений по нагрузке не требуется покупка новых приборов. Благодаря этому можно следить за отсутствием хищений электроэнергии.

Это устройство включает нагрузку самостоятельно по истечении заданного времени. Это время выставляется на устройстве вручную. Выполняется так называемое автоматическое повторное включение. Благодаря этому нет необходимости открывать электрический щит при каждом срабатывании. Это очень удобно не только для потребителей, но и для снабжающих организаций. Они могут ограничивать доступ к электрическому щиту, так как включение электричества осуществляется автоматически по истечении определенного времени.

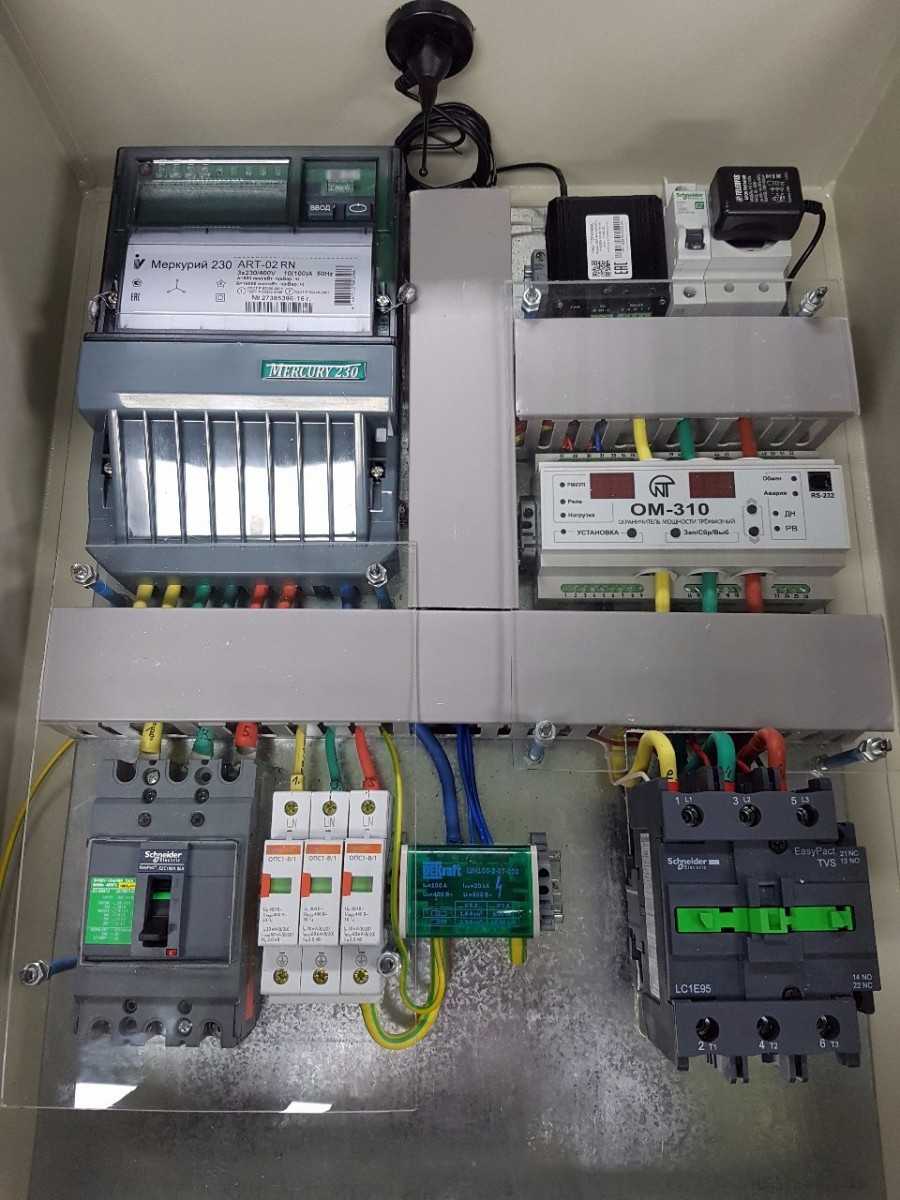

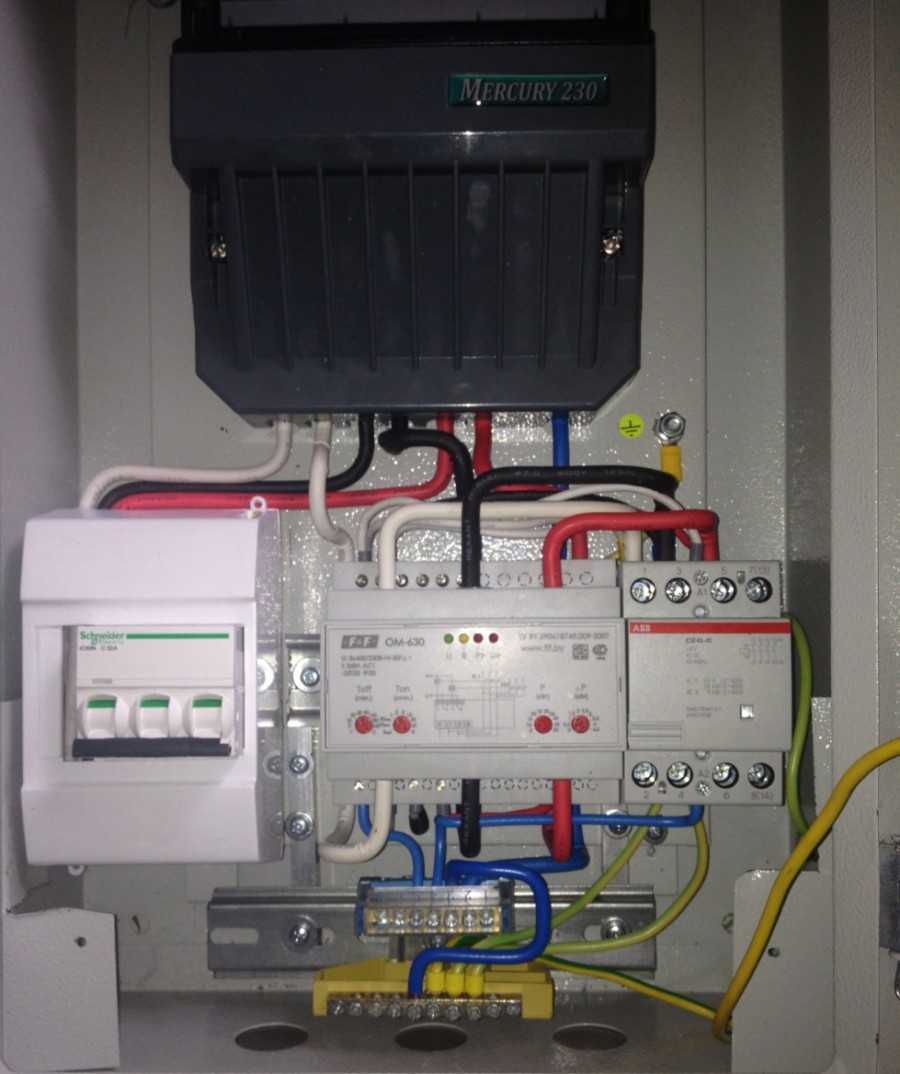

Ограничитель не выполняет функции по отключению сети. Он измеряет ток, проходящий через силовую линию, и подает управляющие сигналы на пускатели, которые управляют системой. Поэтому нет необходимости создавать дополнительные разрывы в сети.

Ограничители потребления могут выполнять функцию по защите трехфазных электродвигателей при обрывах фазы, могут контролировать не симметрию токов и реагировать на неё. Дополнительной функцией является защита от некачественного напряжения. В этом случае он контролирует питающее напряжение всех трех фаз. Аппарат может выполнять функцию устройства защитного отключения (УЗО). При этом он контролирует токи уходящие из системы в землю.

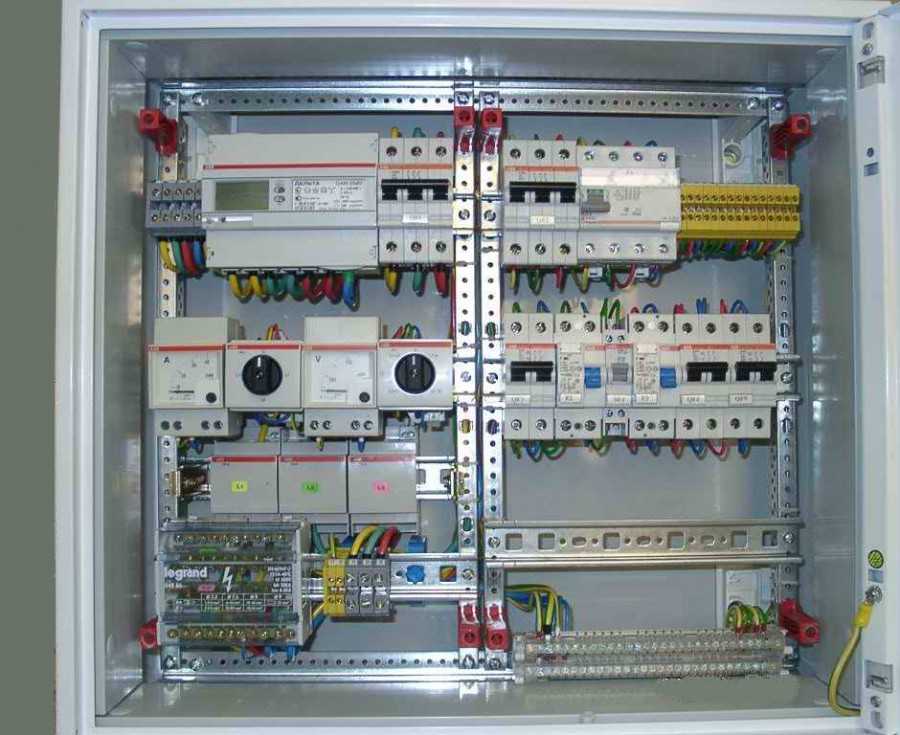

К недостаткам этого устройства можно в первую очередь можно отнести его дороговизну. Он существенно дороже обыкновенного автомата. Сам ограничитель не может производить отключение и включение нагрузок с большими токами. Вместе с ним необходимо устанавливать магнитные пускатели или контакторы.

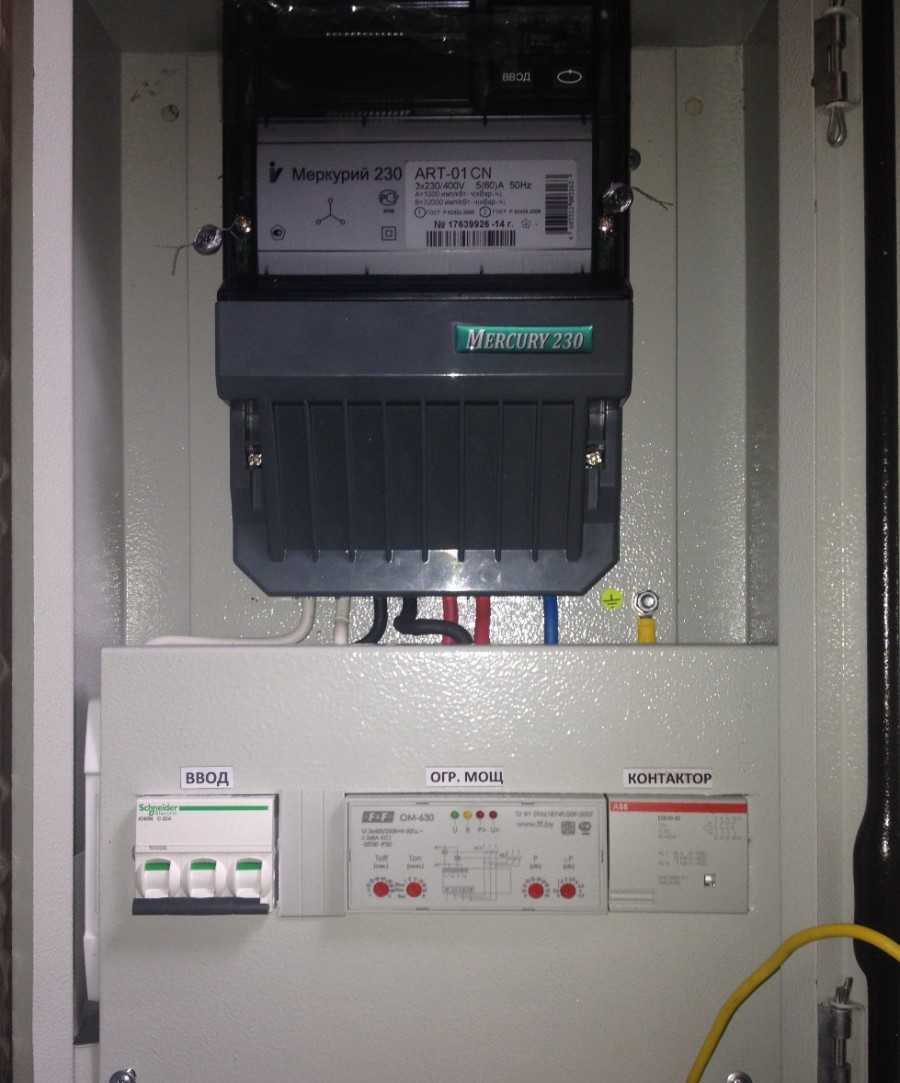

Ограничитель подает небольшой ток на управляющие катушки пускателя и он осуществляет включение или выключение силовой линии. Стоимость электромонтажных работ дополнительно увеличивается на стоимость этого оборудования. Кроме того необходимо регулярно следить за исправностью пусковых устройств, так как в них есть движущиеся части.

И наконец, стоит отметить, что эти аппараты требуют дополнительного пространства в электрическом щите. В силу этих причин потребители по собственному желанию редко устанавливают подобное оборудование. Оно в большинстве случаев устанавливается по требованию поставщиков электроэнергии в соответствии с согласованными проектами по подключению.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Как бороться с данным явлением?

Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос? Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире, то это не спасет ее от перепадов.

Для того чтобы сделать менее ущербными последствия от скачков в линии передач, используют несколько решений:

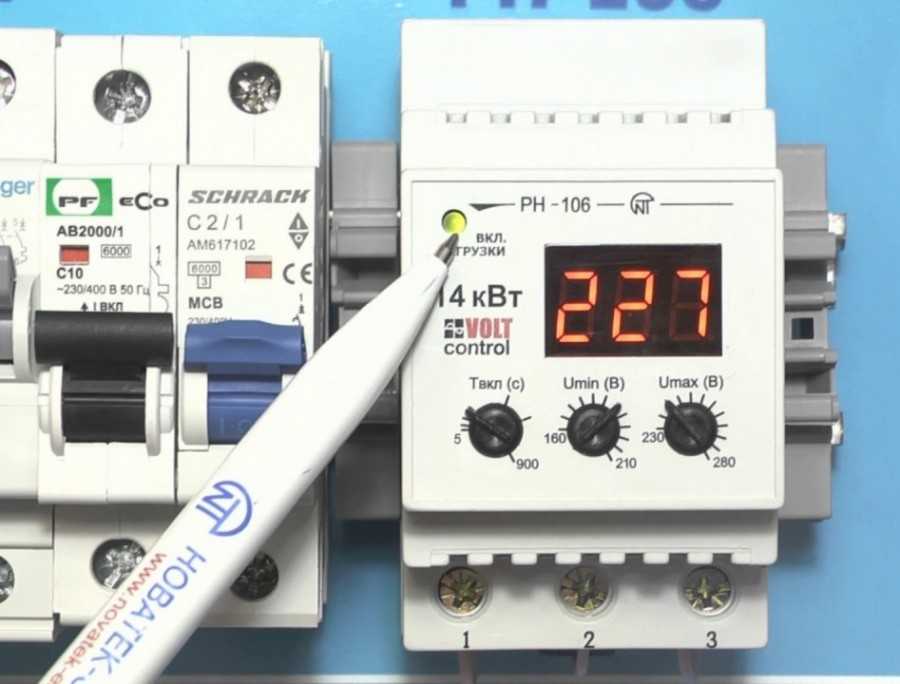

• Реле. Когда напряжение изменяется, то это устройство отключает электроприборы от питания. Когда параметры стабилизируются, то реле автоматически подключает приборы в сеть.
• Стабилизаторы. О том, какие бывают стабилизаторы напряжения, мы рассказывали в соответствующей статье.
• Источник бесперебойного питания. Инструкцию по выбору ИБП для дома мы также предоставили на сайте!

Защита техники от скачков напряжения с помощью данных устройств будет самым оптимальным решением. Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:

Как предотвратить и устранить перегрузки электросети?

Учитывая, какие неприятные последствия происходят, если возникла перегрузка, расскажем о том, как защитить Вашу электросеть. Поскольку перегрузка является следствием, необходимо устранить вызывающие ее причины. Для этого необходимо придерживаться следующих рекомендаций:

• Не подключать электрические приборы, работоспособность которых вызывает сомнение.
• Правильно распределять нагрузку на бытовую электрическую сеть.
• Серьезно отнестись к расчетам и монтажу электропроводки. Если Вы не имели опыта электромонтажных работ, лучше обратиться к специалистам. Именно проблемная электропроводка наиболее распространенная причина пожара.
• При низком качестве электроэнергии установите стабилизатор и реле напряжения на вводе.

Советуем также почитать:

Способы противодействия негативным воздействиям

В нижеприведенную таблицу сведены все виды негативных воздействий в электросети и технические методы борьбы с ними.

Вид негативного воздействия	Следствие негативного воздействия	Рекомендуемые меры защиты
Импульсный провал напряжения	Нарушение в работе оборудования содержащего микропроцессоры. Потеря данных в компьютерных системах.	Качественные блоки питания. Онлайн ИБП
Постоянный провал (занижение) напряжения	Перегрузка оборудования содержащего электромоторы. Неэффективность электрического отопления и освещения.	Автотрансформаторные регуляторы напряжения. Импульсные блоки питания.
Пропадание напряжения	Выключение оборудования. Потеря данных в компьютерных системах.	Батарейные ИБП любого типа, для предотвращения потерь данных. Автономные генераторы, при необходимости обеспечения бесперебойности работы оборудования.
Завышенное напряжение	Перегрузка оборудования. Увеличение вероятности выхода из строя.	Автотрансформаторные регуляторы напряжения. Сетевые фильтры с автоматом защиты от перенапряжения.
Импульсные перенапряжения	Нарушение в работе оборудования содержащего микропроцессоры. Потеря данных в компьютерных системах. Выход оборудования из строя.	Сетевые фильтры с автоматом защиты от перенапряжения.
Высокочастотные перенапряжения.	Нарушения в работе высокочувствительной измерительной и звукозаписывающей аппаратуры.	Сетевые фильтры с ФНЧ. Развязывающие трансформаторы.
Перекос фаз (разница фазного напряжения)	Перегрузка трехфазного оборудования.	Выравнивания нагрузки по фазам. Содержание в исправности силовой кабельной сети.
Отклонение частоты сети	Нарушение работы оборудования с синхронными двигателями и изделий зависящих от частоты сети.	Онлайн ИБП. Замена устаревшего оборудования.

Следует отметить, что современные качественные ИБП имеют в своем составе сетевой фильтр и ограничитель напряжения. Время реакции и переключения на батарею достаточно мало для обеспечения надежной бесперебойной работы любых электронных устройств. Использование отдельных стабилизаторов может быть оправданно при большом количестве оборудования, так как цена стабилизатора на 10 КВт примерно равна цене ИБП на 1КВт. Использование отдельного сетевого фильтра гораздо менее оправданно. ИБП не предназначены для систем, требующих непрерывного функционирования. Если мощность такого оборудования превышает 1 КВт, оптимальным решением будет использование автономного дизельного генератора.

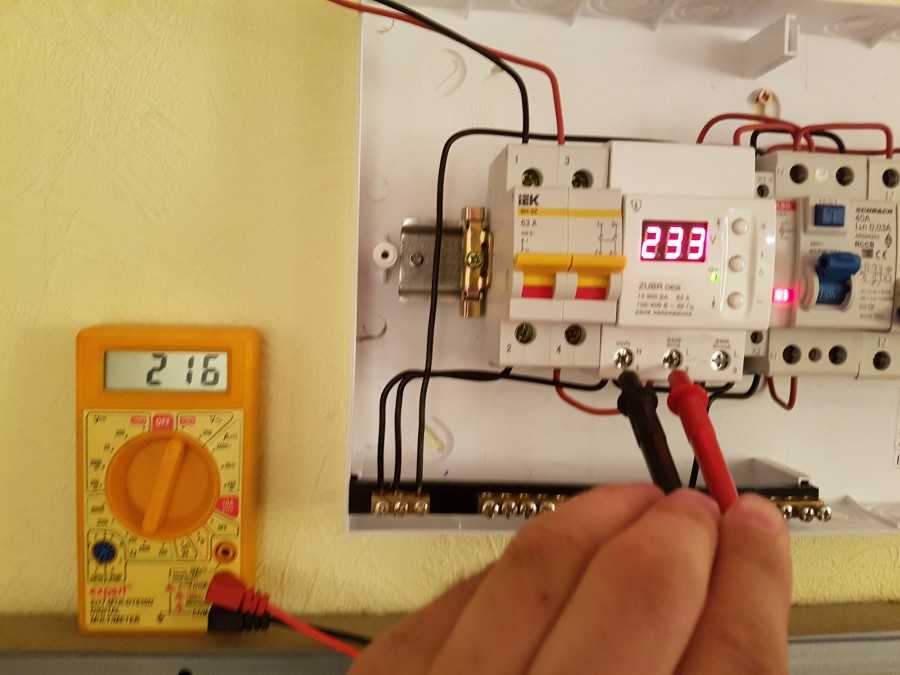

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Расчет необходимой мощности

Данный расчет понадобится, чтобы понять будет ли достаточным объем выделенной электрической мощности для квартиры или дома. Для этого понадобится рассчитать величину максимальной нагрузки, просуммировав соответствующие параметры всех электроустановок потребителя. Причем необходимо принимать в расчет все бытовые электроприборы, которые могут быть включены одновременно.

Как правило, вся необходимая информация указывается на наклейке, прилепленной к корпусу оборудования, или приведена в документации. В том случае, если наклейка стала нечитабельной, а технический паспорт потерялся, можно воспользоваться таблицей, где приведена типовая активная мощность бытового оборудования.

Таблица ориентировочной потребляемой мощности различной бытовой техники

Рассчитав суммарное потребление, не спешите считать работу завершенной, необходимо добавить резерв с учетом возможного увеличения нагрузки со временем. Как правило, размер резерва устанавливают в 20-30% от расчетных параметров.

Сложив эти две величины, мы получим результат, который можно сравнить с разрешенной мощностью. Если она окажется меньше расчетных нагрузок, имеет смысл задуматься о заявке на получение дополнительных 1 кВт или 3 кВт. Подробно о присоединении дополнительных киловатт будет рассказано ниже.
