Как варить инверторной сваркой: советы новичкам

Переменный ток или постоянный

Чтобы выбрать вариант и правильно собрать устройство, необходимо ознакомиться с особенностями каждого из них:

  1. Прибор, работающий с переменными параметрами, должен давать напряжение 60 В и силу тока до 160 А. Для определения характеристик провода, подсоединяемого к сети 220 В, применяют специальные таблицы. Сечение не должно превышать 7 мм². Оптимальной считают величину 3 мм². При создании прибора для работы с алюминием данный параметр умножают на 1,6. Кабель обматывают тканевой изоляцией, препятствующей короткому замыканию. Вторую обмотку делают из толстого медного провода.
  2. Аппарат, функционирующий на постоянном токе. Оборудование применяют для сварки стальных или чугунных деталей. Для создания самоделки этого типа требуется минимум времени. Вторичная часть катушки здесь подключается через диодный выпрямитель. Блок должен выдерживать до 200 А, обладать качественной системой охлаждения. Для выравнивания силы тока в схему включают конденсаторы, для регулировки параметров — дроссель.

Изготовление инвертора для опытных мастеров

Сборка самодельного аппарата такого типа достаточно сложна. Для этого нужно обладать опытом ремонта электронных устройств. Однако приобретать дорогие детали и узлы для этого необязательно. Блок питания извлекают из нерабочего компьютера или телевизора.

Схема прибора

При первой сборке рекомендуется использовать простую готовую схему, включающую следующие элементы:

  1. Питающий блок для преобразователя и управляющей системы. Изготавливается из оптрона, используемого для подачи тока компонентам компьютера.
  2. Блок накопления заряда для дежурной дуги. Изготавливается на базе транзисторов КТ972, которые размещаются на радиаторах. Для соединения этих компонентов используют автомобильные реле на 40 А. Для управления применяются защитные автоматы номиналом 25 А. Напряжение холостого хода составляет 300 В, при сварке этот параметр снижается до 50.
  3. Преобразователь тока. Самыми важными частями этого блока являются катушки индуктивности. Настройку их параметров производят посредством резисторов. При несогласованности значений ток имеет недостаточную силу.
  4. ШИМ из печатной платы US3845. Деталь снабжают транзисторами марки КТ972.

Рассматриваемая схема преобразует поступающее от сети переменное напряжение в постоянное. Это помогает получить ток с характеристиками, требуемыми для формирования прочного сварного соединения.

Необходимые элементы

Для сборки агрегата понадобятся:

  • компьютерный блок питания;
  • медные провода;
  • микросхема US3845 (приобретается в готовом виде);
  • корпус от старой СВЧ-печи или системного блока;
  • транзисторы.

Процесс изготовления

Сборку начинают с переделки силового трансформатора с ферритовым основанием. Выпрямительный мост снабжают готовыми компонентами из быстродействующих полупроводников. После доработки трансформатора, следуя схеме, соединяют следующие элементы:

  • диодный выпрямитель с запасом мощности, балластным регулятором, средством медленного пуска;
  • управляющий блок на основе 2 транзисторов и драйвера;
  • трансформаторную силовую часть;
  • выходной компонент из дросселя и диодов;
  • охлаждающую систему из компьютерного кулера;
  • систему контроля параметров выходного тока.

Все компоненты устанавливают на текстолитовую плату толщиной 1,5 мм. Конструкцию вводят в металлический кожух. Использовать пластиковый корпус нежелательно.

Конструкция инвертора для сварки

С целью понимания, как правильно пользоваться сварочным аппаратом, начинающему мастеру следует ознакомиться с конструкцией инвертора.

Сварочный инвертор – это металлическая коробка с внутренним составляющим, общим весом около 7 кг, которая для удобства переноски снабжена ручкой и наплечным ремнём. Корпус сварочного инвертора может содержать в себе вентиляционные отверстия, которые способствуют лучшему оттоку воздуха при охлаждении агрегата. Передняя панель имеет кнопки переключения рабочего состояния, ручки-регуляторы для выбора необходимого напряжения и тока, выходы для подключения рабочих кабелей, а также индикаторы, сигнализирующие о наличии питания и перегреве инвертора при сварке. Кабель для подключения аппарата к электросети обычно подсоединяется в разъём, расположенный с задней стороны инвертора.

Конструкция сварочного инвертора

При контакте электрода во время сварки со свариваемыми металлическими пластинами образуется высокотемпературная дуга, вследствие чего происходит расплавление и элементов сварного стержня, и металла сварного соединения. Ванна, образованная в области дуги расплавленными металлами пластин и электрода, защищается от окисления разжиженной обмазкой электрода. После полного охлаждения металла, верхняя поверхность шва, защищаемая электродной обмазкой в течении проведения сварки, превратится в затвердевший шлак, который достаточно легко устранится легким механическим воздействием (например, постукиванием)

Важно соблюдать одинаковое расстояние-зазор между металлом сварного соединения и электродом (длину дуги), что предупредит её угасание. Для этого, подача электрода в область сплавления должна осуществляться с постоянной скоростью, а ведение сварного стержня по стыку сварного шва должно быть ровным

Сварочная дуга

Виды сварочных аппаратов

Сварка является процессом спаивания двух или более деталей. Это происходит путем нагревания деталей, между которыми устанавливается межатомная связь, скрепляющая их воедино и делающая неразъемными. Существуют различные типы работ с прибором и для каждого есть свой принцип применения. Сварочные аппараты бывают различных видов:

Типы сварочных аппаратов.

  • трансформаторный;
  • полуавтоматный;
  • генератор;
  • инверторного типа.

Трансформаторные являются почти единственным типом из большинства сварочных аппаратов, которые могут работать как с постоянным током, так и с переменным током. Они понижают сетевое напряжение до нужного уровня, чтобы начинать сварку. Конечно, при использовании переменного тока вероятность непостоянной электрической дуги высока и из-за этого швы могут быть не очень хорошего качества. Преимущества такого вида аппарата состоят в его простоте использования, надежности и низкой стоимости. Но стоит знать и то, что он довольно большой и тяжелый, что относят к его недостаткам.

Сварочные полуавтоматы свое название получили в связи с тем, что они имеют возможность автоматически подавать электродную проволоку к электрической дуге. Такие аппараты используют в случае, если необходима аккуратность и тонкость швов сварки. При применении данных аппаратов используется два вида защищенного газа:

  • активный;
  • инертный.

Газы, применяемые для сварки.

Газ из газового баллона по проводам подается в горелку, а следом – в зону нахождения электрической дуги. Некоторые модели полуавтоматов являются универсальными. Они могут сваривать металл как с использованием газов, так и с проволокой.

Генераторные аппараты являются комплексным сварочным оборудованием. Они объединяют в себе сварочный аппарат и сам генератор, который работает от дизельного топлива или бензина. При отсутствии электропитания он является незаменимым сварочным аппаратом.

Инверторные сварочные аппараты являются наиболее современными в настоящее время. Они мобильны, многофункциональны и просты в использовании. Сами аппараты преобразуют переменный ток в постоянный. Они не только защищены от перепадов напряжения и оснащены системой охлаждения, что препятствует их перегреву, но и обладают очень низким потреблением энергии. Сварочные инверторные аппараты благодаря своей возможности регулировать некоторые характеристики подачи электрической дуги, дают возможность делать тонкие и аккуратные швы.

Советы начинающим сварщикам

Сварщик с малым опытом часто задаётся вопросом о том, как правильно сваривать металл электросваркой. Общие советы по работе с инвертором и правила сварки металла электродом будут приведены в разделе ниже.

Сваривая металл инвертором, необходимо тщательно контролировать, чтобы сварной шов шёл вровень с металлом. Электродуга, проникающая в металл с интенсивной скоростью и достаточной глубиной, заставляет ванну двигаться назад и создаёт сварной шов, который способен стать дефективным, если скорость движения электрода будет слишком высока. Идеальный шов получится, если электрод будет совершать зигзагообразные и круговые колебания.

При изменении направления движения электрода следует помнить, что ванна следует за теплом. Формирование подреза происходит на фоне недостаточности металла электрода, поэтому стоит строго следить за границами ванны и контролировать их.

Располагая электрод под определённым углом можно управлять направлением движения ванны, при этом вертикальное положение электрода будет способствовать достаточному проплавлению. Ванна при таком положении будет вдавлена вниз и иметь хорошие границы, а шов будет иметь меньшую выпуклость. Слишком большой наклон электрода не позволит управлять ванной.

Положения электрода при сварке

Сварка инвертором также применима и при выполнении работ по свариванию труб

Сварка проходит в достаточно сложных условиях, поэтому необходимо большое внимание обращать на качество провара на поворотных стыках. Угол, равный 30º, является стандартным углом наклона электрода к поверхности трубы

На трубах из низколегированных сталей с сечением стенки до 12 мм шов будет однослойным. Для труб с большей толщиной стенки следует наложить повторный шов, за счёт чего общая прочность сварного шва повысится. После каждого нового наложения шва следует в обязательном порядке очистить затвердевший шлак. Трубы с диаметром до 0,5 м необходимо проваривать непрерывно.

Инвертор – простой сварочный аппарат, который идеально подойдёт начинающему сварщику для проведения сварочных работ в домашних условиях. При выборе инвертора необходимо полагаться на собственные нужды, и соответствие им выбираемого аппарата, таким образом обеспечивая свои потребности.

Инструкция для начинающих

Не существует единого алгоритма сварки, поэтому необходимо учитывать следующие факторы: тип и толщину металла, который нужно сваривать, насколько велик объем работ, выполняется ли работа в помещении или на улице и т.д.

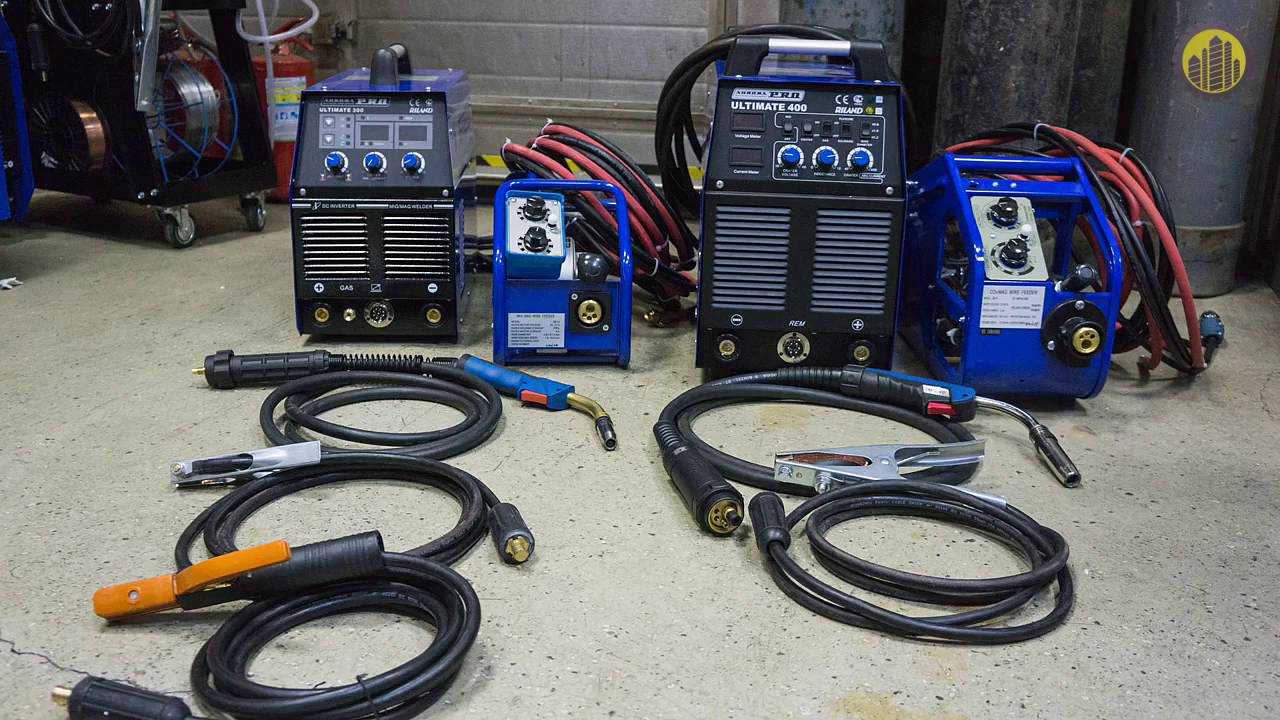

Сварочные аппараты

На сегодняшний день наиболее широко используемой формой сварки является электродуговая, при которой электрическая дуга плавит электрод (например, сварочную проволоку) и частично плавит основной металл. Когда расплавленные металлы остывают, детали сплавляются вместе.

В руководстве по эксплуатации машины рассказывается, что для этого нужно, и на откидной панели сбоку машины обычно есть инструкции.

Обратите внимание. Для более чистого сварной шва нужно использовать 75 процентов CO2 и 25 процентов аргона. Работа с аппаратом

Работа с аппаратом

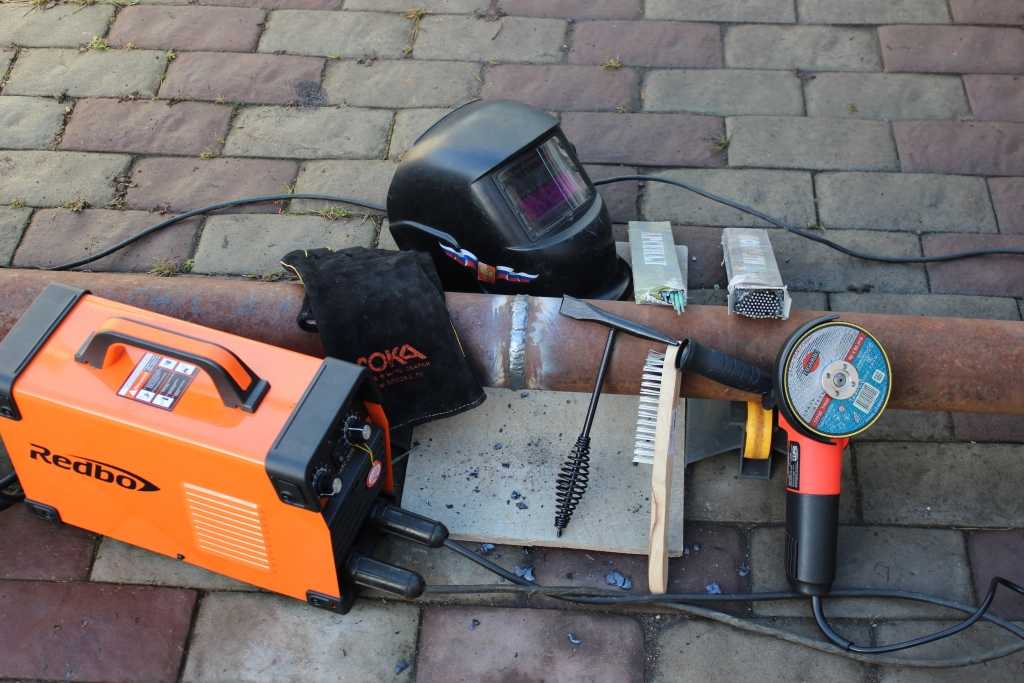

В процессе сварки могут понадобиться:

  • Прямоугольная шлифовальная машина: для шлифования, скашивания и сплющивания сварных швов, а также для подготовки поверхности.
  • Зажим митры или квадрат магнита: для закрепления соединений.
  • Отбойный молоток и проволочная щетка: для очистки от шлаков и брызг.
  • Сварочные клещи: для обрезки проволоки и удаления брызг с сопла пистолета.

Подготовка сварного шва

Нужно использовать проволочную щетку и ацетон, чтобы удалить масла и грязь. Если нужно разрезать металл, следует отметить линию шилом или твердосплавным писцом и обрезать его.

Оборудование

В заключение

Большинство начинающих специалистов, которые только осваивают процесс варки, также сталкиваются с проблемой, как пользоваться инверторным сварочным аппаратом. Как оказывается, подобного рода техника не имеет существенного отличия от обычного сварочного аппарата. При использовании любого оборудования требуется обязательно ознакомиться с его системой безопасности и требованиями по эксплуатации. Основополагающим моментом в сварочном деле является наличие бесценного опыта. Поэтому рекомендуется сделать выбор в сторону наиболее комфортной машины для работы и постепенно набивать руку.
