Как сделать ветряной генератор своими руками

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.
  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается

Обычно делают небольшой флюгер и поворотный механизм.
Мачта – или опора, на которой будет закреплён пропеллер
На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

  • Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
  • Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
  • Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Как работает ветрогенератор?

Для ответа на этот вопрос сначала рассмотрим его устройство.

В любой ветроустановке обязательно должны быть:

  • лопасти, которые вращаются под действием ветра и приводят в движение ротор;
  • генератор, вырабатывающий переменный ток;
  • контроллер, управляющий лопастями и преобразующий электричество, идущее от генератора, в постоянный ток, необходимый для зарядки аккумулятора;
  • аккумуляторные батареи, способные накапливать электроэнергию и выравнивать её;
  • инвертор — устройство, превращающее постоянный ток, идущий из аккумулятора, в переменный, от которого светятся лампочки, работают холодильники, телевизоры и другие электроприборы;
  • мачта, поднимающая лопасти как можно выше над поверхностью земли.

Схему работы устройства в самом упрощенном виде можно представить так: ветер вращает лопасти, которые, в свою очередь, приводят в движение ротор. Далее происходит превращение механической энергии в электрическую.

Вращаясь, ротор генератора вырабатывает трехфазный переменный ток, от которого электроприборы работать не могут, поэтому его нужно преобразовать.

С этой целью в конструкции ветряка предусмотрены контроллер. Он превратит ток, идущий с генератора, в постоянный. От последнего заряжаются аккумуляторные батареи. Проходя через них, ток поступает на инвертор, где и приобретает характеристики, приемлемые для работы наших электроприборов. Из постоянного он вновь становится переменным, но с уже привычными нам показателями: однофазным, с напряжением в 220 В и частотой в 50 Гц.

Самостоятельное изготовление домашней ветродуйки из шагового двигателя

Шаговые двигатели используются во многих электромеханических устройствах, например в принтерах. Если начать вращать вал такого движка, то на его клеммах появится электрическое напряжение. Это означает, что шаговый электродвигатель можно использовать в качестве электрогенератора.

Что подготовить для работы

Перед началом работы следует обзавестись маленьким шаговым электродвигателем, например от принтера. Приготовить электронные компоненты и провода для того, чтобы собрать схему выпрямителя. Потребуются обрезки тонкой листовой стали или алюминия для создания конструкции. И обязательно − мелкий крепёж. Нужен несложный слесарный инструмент и паяльник.

Чертежи и эскизы

Конструкторскую часть можно оформить в виде эскизов. Электродвигатель устанавливается на фанерную пластину по посадочным отверстиям на корпусе моторчика. Схема выпрямителя приведена на рисунке ниже.

ФОТО: YouTube.comЭлектрическая схема выпрямителя для генератора из шагового двигателя

Технология изготовления

Двигатель привинтить к фанерной пластине. Для увеличения его оборотов и получения повышенного напряжения можно сделать повышающий обороты редуктор. Для этого, тщательно определив межцентровое расстояние и выбрав параметры зуба, нужно на этой же базовой пластине на оси установить шестерню большего диаметра.

ФОТО: YouTube.comПовышающий обороты редуктор

Ручка на ведущей шестерне нужна для проверочных работ и для выработки тока при срочной зарядке микроаккумуляторов.

ФОТО: YouTube.comУстройство в сборе для проверки его работыФОТО: YouTube.comНа плате установлены мотор-генератор и блок выпрямителя

Проверка работоспособности

Для проверки работоспособности готового устройства к нему подключается USB-тестер. При вращении ручки на мониторе тестера появляется значение величины электрического напряжения.

ФОТО: YouTube.comПроверка работоспособности устройства

Для работы в качестве ветрогенератора на вал двигателя следует одеть крыльчатку.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж

Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов

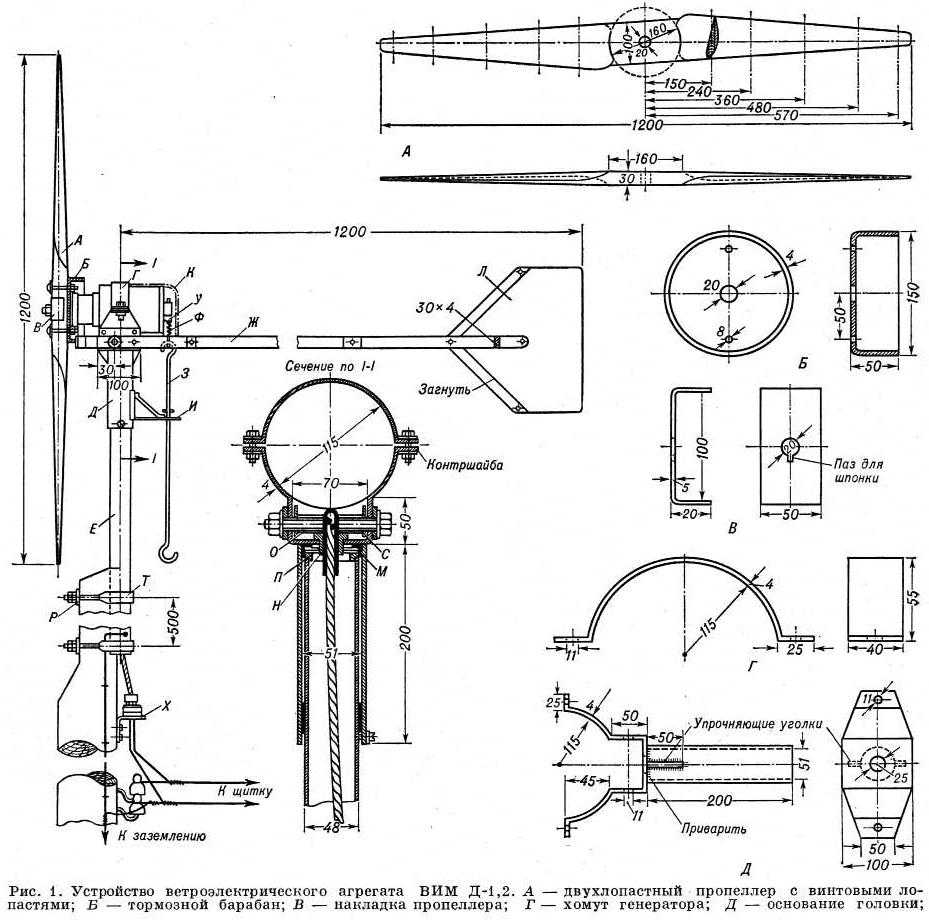

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

Как сделать ветрогенератор?

https://youtube.com/watch?v=nZcA9AsPn2o

  1. Первый этап – это подготовка ротора. Берётся ёмкость из металла (кастрюля, ведро). При помощи маркера и рулетки отмечаются четыре одинаковых части. Ёмкость разрезается на лопасти ножницами по металлу или болгаркой, не дорезая до конца. Лопасти по краям слегка выгибаются, так возрастает скорость вращения.Нельзя использовать для лопастей материалы из жести с тоненькими стенками или брать оцинкованную ёмкость – эти материалы при нагрузке способны деформироваться и нагреваться.
  2. Определяется сторона, в которую вращается шкив. Вращательным движением поворачивать его вправо и влево. Обычно шкив крутится по часовой стрелке, но бывает и против.
  3. Соединить ротор с генератором. При помощи дрели делаются дырочки в дне ёмкости и шкиве генератора. Они должны быть симметричны, чтобы не возник дисбаланс во время движения лопастей.Прикрепить ёмкость с лопастями к генератору (шкиву) болтами соответствующего диаметра.
  4. Получившееся устройство помещается на мачте, которая делается из припасённой старой трубы. При наличии построек на расстоянии 30 м от конструкции высоту мачты нужно увеличить. Необходимо, чтобы она была выше на 1 м этих построек, тогда ветряк будет лучше работать, ведь там не будет препятствия для ветра. Фиксируем его металлическим хомутом.
  5. Затем проводится монтаж электрической проводки и собирается замкнутая цепь. Все контакты соединяются с соответствующими разъёмами. Проводка закрепляется на мачте.
  6. На последнем этапе присоединяется инвертор, аккумулятор, приборная часть и освещение. Присоединять инвертор и аккумулятор следует при помощи кабеля (сечением 3 мм кв. и размером 1 метр), а для оставшихся частей достаточно с диаметром 2 мм кв.

Самодельный ветрогенератор из автомобильного генератора готов.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Правовые аспекты установки ветряного электрогенератора

Ветрогенератор является необычной собственностью, обладание этим устройством связано с соблюдением определённых правил и законов.  Если устройство устанавливается недалеко от мостов, аэропортов и тоннелей, то высота мачты не должна превышать 15 м. Уровень создаваемого шума не должен превышать 70 дБ днём и 60 дБ ночью. Необходима защита от создания телепомех. Экологические службы не должны предъявлять претензии по поводу создания препятствий для миграции перелётных птиц. Желательно перед началом строительства по каждому параметру провести юридическую консультацию и иметь официальные документы. Никакого налогообложения за производство электроэнергии для собственных бытовых нужд законами не предусмотрено.

ФОТО: YouTube.comВетряк
