Схема и принцип работы контроллера заряда солнечной батареи

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

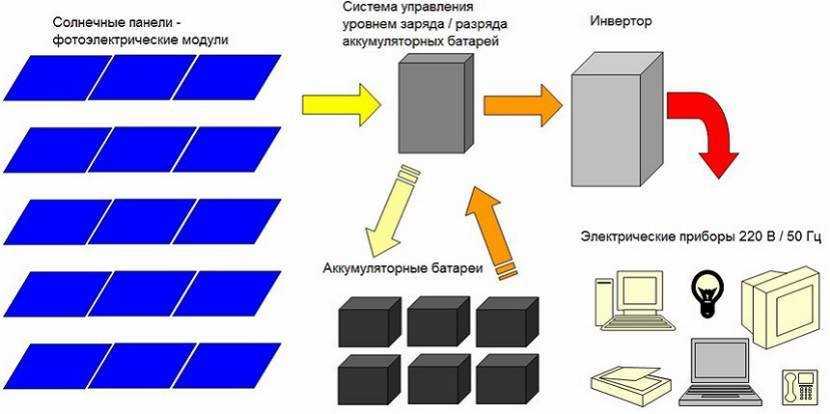

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

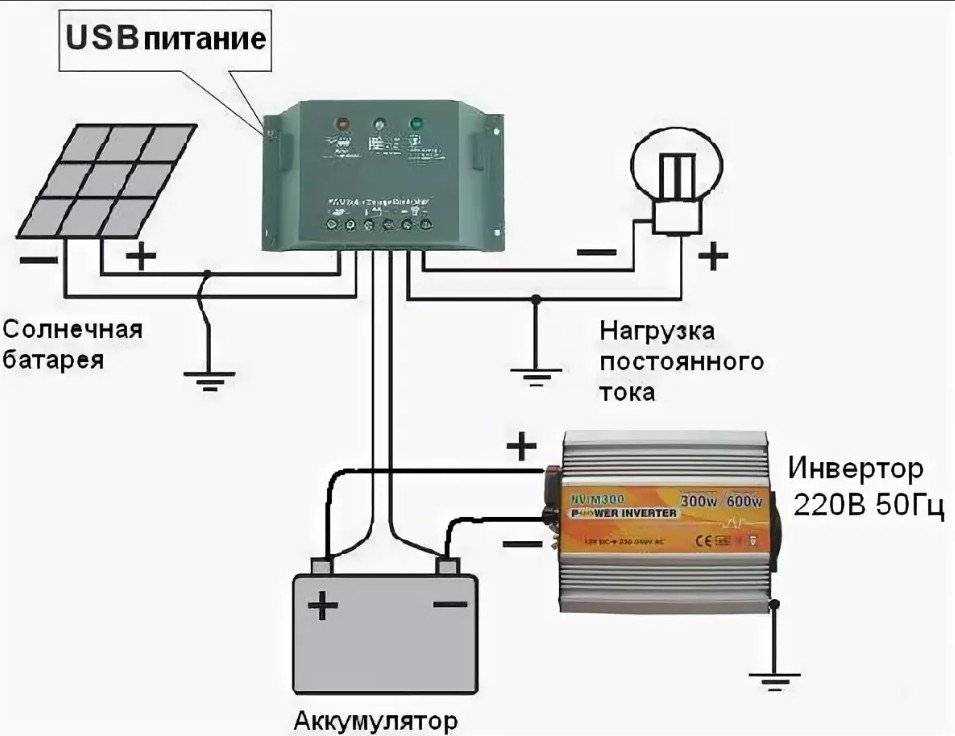

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Рекомендуем:

  • Солнечная батарея своими руками
  • Солнечная батарея своими руками дома: инструкция
  • Фонтан на солнечных батареях преимущества и недостатки

Инструкция по применению

Прежде чем изучить инструкцию по применению контроллера, необходимо запомнить три параметра, которые необходимо соблюдать при эксплуатации данных электронных устройств, это:

  1. Входное напряжение устройства должно превышать на 15 – 20% напряжение «холостого хода» солнечной панели.
  2. Для ШИМ (PWM) аппаратов — номинальный ток должен превышать на 10% ток короткого замыкания в линиях подключения источников энергии.
  3. MPPT — контроллер должен соответствовать мощности системы, плюс 20% от этого значения.

Для успешной эксплуатации прибора необходимо изучить инструкцию по его эксплуатации, которая всегда прилагается к подобным электронным устройствам.

Инструкция информирует потребителя о следующем:

Требования техники безопасности – в данном разделе определяются условия при которых эксплуатация прибора не приведет к поражению потребителя электрическим током и прочим негативным последствиям.

Вот основные из них:

  • Перед установкой и настройкой контроллера, необходимо отключить солнечные панели и аккумуляторные батареи от прибора посредством коммутационных аппаратов;
  • Исключить попадание воды на электронный прибор;
  • Контактные соединения должны быть плотно затянуты, дабы избежать их нагрева в процессе работы.
  • Технические характеристики устройства – этот раздел позволяет выбрать прибор по предъявляемым к нему требованиям в конкретной схеме и месте установки.

Как правило, это:

  • Виды регулировок и настроек прибора;
  • Режимы работы прибора;
  • Описываются элементы управления и индикации устройства.
  • Способы и место монтажа – каждый контроллер монтируется в соответствии с требованиями завода – изготовителя, что позволяет эксплуатировать устройство продолжительное время и с гарантированным качеством.

Дается информация по:

  • Месту и пространственному размещению устройства;
  • Указываются габаритные размеры до инженерных сетей и устройств, а также элементов строительных конструкций, по отношению к монтируемому прибору;
  • Даются установочные размеры для мест крепления устройства.
  • Способы включения в систему – данный раздел объясняет потребителю к какой клемме и как, следует выполнить подключение, для запуска в работу электронного прибора.

Сообщается:

  • В какой последовательности следует выполнять включение прибора в рабочую схему;
  • Указываются недопустимые действия и мероприятия при включении прибора.
  • Настройка прибора – важная операция, от которой зависит работа всей схемы солнечной электростанции, ее надежность.

В данном разделе сообщается о том как:

  • Какие индикаторы и как сигнализируют о режиме работы прибора и его неисправностях;
  • Дается информация как настроить нужный режим работы устройства по времени суток, режимам нагрузок и иным параметрам.
  • Виды защиты – в этом разделе сообщается от каких аварийных режимов защищено устройство.

Как вариант это может быть:

  • Защита от короткого замыкания в линии соединяющей прибор с солнечной панелью;
  • Защита от перегрузки;
  • Защита от короткого замыкания в линии соединяющей прибор с аккумуляторной батареей;
  • Неправильное подключение солнечных панелей (обратная полярность);
  • Неправильное подключение аккумуляторной батареи (обратная полярность);
  • Защита от перегрева устройства;
  • Защита от высокого напряжения вызванного грозой или иными атмосферными явлениями.
  • Ошибки и неисправности – этот раздел разъясняет как действовать, если по какой-то причине прибор работает неправильно, или вообще не работает.

Рассматривается связь: неисправность – возможная причина неисправности – способ устранения неисправности.

  • Поверка и обслуживание – в этом разделе дается информация какие профилактические мероприятия необходимо выполнять, для обеспечения безаварийной работы устройства.
  • Гарантийные обязательства – указывается срок, в течение которого прибор может быть отремонтирован за счет производителя устройства, при условии правильной эксплуатации, в соответствии с инструкцией по эксплуатации.

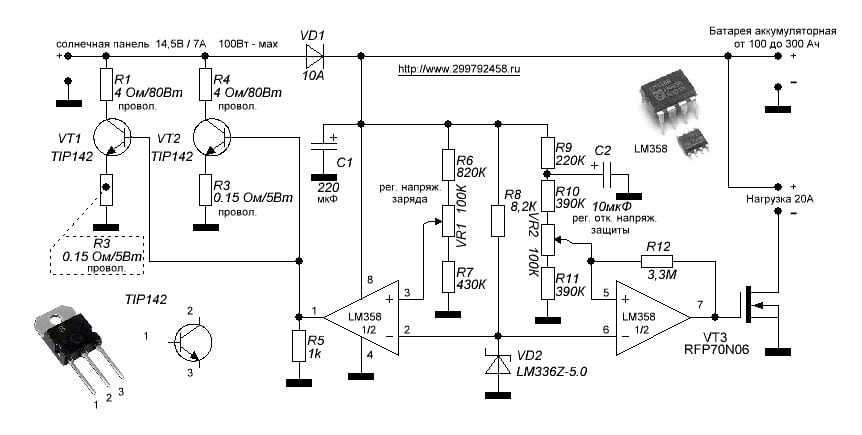

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р,  аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Как подключить контроллер заряда для солнечных батарей?

Этот прибор может находится внутри инвертора, а также может быть, как отдельным инструментом.

Задумываясь о подключении следует учитывать характеристики всех составляющих электростанции. К примеру, U не должно быть выше того с которым может работать контроллер.

Установку нужно выполнять в то место где не будет влаги. Дальше приведем варианты подключения двух распространенных типов контроллеров для солнечной батареи.

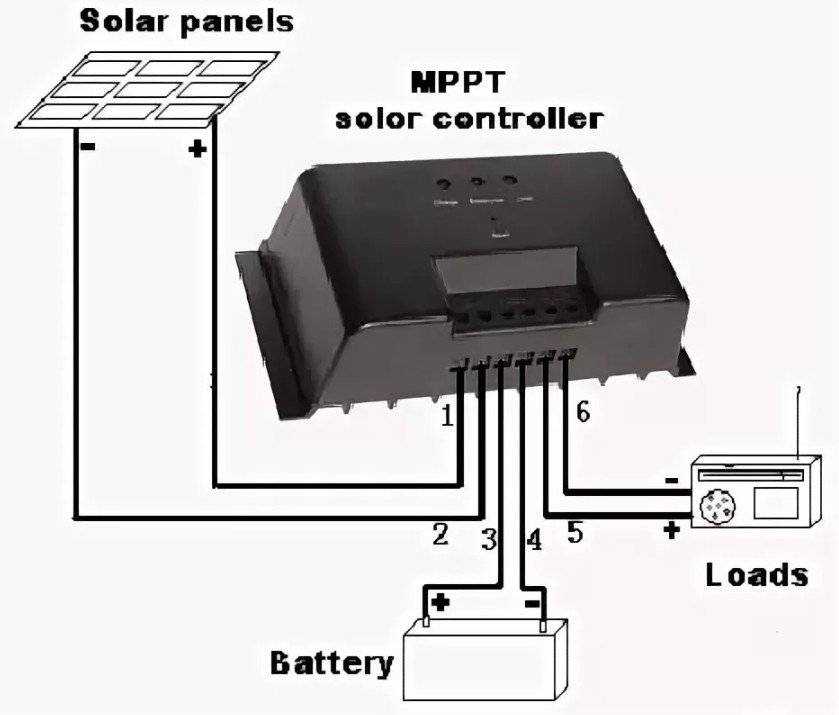

Подключение МРРТ

Это достаточно мощное устройство и подключается определенным образом. На концах проводов с помощью которых он подсоединяется имеются медные наконечники с зажимами. Минусовые клеймы прицепляемые к контроллеру нужно снабдить переходниками предохранителями и выключателями. Подобное решение не даст потерять энергию и сделает солнечную электростанцию более безопасней. Напряжение на солнечных панелях должно соответствовать напряжению контроллера.

Перед тем как включить устройство mppt в цепь переключите выключатели на контактах в положение «Выкл» и вытащите предохранители. Все это делается по такому алгоритму:

  1. Выполнить сцепление клеймов АКБ и контроллера.
  2. Прицепить солнечные панели к контроллеру.
  3. Обеспечить заземление.
  4. Поставить на контролирующий прибор датчик отслеживающий уровень температуры.

Выполняя данную процедуру следить за правильностью полярности контактов. Когда все будет выполнено переведите выключатель в положение «ВКЛ» и вставьте предохранители. Правильность работы будет заметна если на табло контроллера высветится информация о заряде.

Подключение солнечной батареи к контроллеру PWM

Чтобы это сделать выполните простой алгоритм соединения:

  1. Кабеля АКБ сцепите с клеймами контроллера pwm.
  2. У провода с полярностью «+» нужно включить предохранитель для защиты.
  3. Соедините провода от СБ контроллером заряда солнечной батареи.
  4. Присоедините лампочку на 12 вольт к выводам нагрузки контроллера.

В момент подключения соблюдайте маркировку. В противном случае приборы могут поломаться. Не следует соединять инвертор с контактами контролирующего устройства. Он должен цепляться к контактам АКБ.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения.

Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Схема подключения солнечных батарей

Существуют разные схемы солнечных батарей и способы их подключения к устройствам. Самое главное в настройке солнечной батареи – это правильно рассчитать нагрузку, настроить контроллер зарядки, контроллер, который отбирает энергию у источников.

Чтобы понять, как правильно подключить солнечную батарею, стоит рассмотреть все нюансы. Например, расскажем, почему панели могут по-разному освещаться. Кроме этого, более подробно рассмотрим виды контроллеров зарядки.

Схема подключения разнонаправленных солнечных батарей

Например, если разместить в одной плоскости несколько панелей, тогда проблем с подключением быть не должно. А когда панели находятся в различных плоскостях, тогда и работают они по-разному. Одна из них, которая находится ближе к точке с максимальной мощностью, будет освещаться больше. Она будет генерировать электричество, а часть этого электричества потом будет идти на нагрев другой панели.

Чтобы в этой схеме подключения сделать потери минимальными, наилучшим вариантом будет для каждой панели сделать по контроллеру. Но делать это нужно при условии, что панель имеет мощность больше 1 кВт, либо когда между панелями довольно большое расстояние.

Также можно поставить отсекающие диоды. Бывает, что производители иногда устанавливают диоды в панели с самого начала, оставляют в коробке распределительной для них место. Предусмотрено, чтобы внутри между пластинами были диоды, тогда в результате будет максимальный показатель мощности. Также не будут “грется” пластины, отличающиеся низшими показателями.

2

Контроллер зарядки в солнечной батарее

В схеме солнечной батареи нужно помнить и об установке устройства, которое контролирует зарядку АКБ. Ведь оно распределяет электрическую энергию, которая генерируется. Стоит следить, чтобы АБК всегда был заряженным, следить за его состоянием зарядки. Когда она полностью будет заряжена, тогда энергия направляется в инвертор.

Как организовать контроль зарядки при подключении солнечных батарей?

На солнечную батарею можно установить два вида контроллера: PWM (ШИМ) либо MPPT.

PWM является устройством, которое генерирует измерительные импульсы (1 Гц). такие контролеры усреднено контролируют состояние батареи.

Второй вид контроллера MPPT имеет процессор, он фиксирует точки, где проявляются показатели напряжения и тока по максимуму. Другое плечо контроллера следит, в  каком состояние находится АКБ. С помощью процессора определяются показатели напряжения, тока, которые направляются на АКБ.

Независимо от выбора контроллера, вам обеспечен комфортный режим работы вашей солнечной батареи. Контроллер MPPT имеет свой плюс – он может накапливать информацию. Также мы имеем возможность наблюдать за его работой.

Схема подключения солнечных батарей и дополнительных источников тока

Если к  схеме подсоединить иные источники электрики, тогда надежность электроснабжения становится гораздо выше. Но при появлении других устройств, которые контролируют и управляют,схема подключения солнечных батарей становится сложнее.

Схема подключения солнечных батарей и источника переменного тока

Слегка меняется схема, когда вы подключаете устройство, которое издает переменный ток.

Также схема солнечной батареи становится сложнее, когда вы решили непосредственно к сети централизованной подключить автономную систему. Ведь частному потребителю не предоставляется возможность  сбрасывать оставшуюся энергию. Возможны во время работы перепады напряжения, которые могут продолжаться до 1 сек. Все зависит еще от установленного переключателя, насколько он сложный.

Чем больше других источников вы подключаете, тем сложнее становится схема подключения

При сложной комплектации стоит обратить внимание на:

  1.  Характеристики источников, устройств, которые управляют, преобразовывают энергию.
  2. Надежность системы, которая включает также проблемы с утилизацией избыточной энергией.

Рекомендуем прочесть:

Виды

Существует несколько типов контроллеров для заряда солнечных батарей. Наиболее простым и доступным по стоимости прибором является On/Off.

Основным предназначением и преимуществом данного вида приборов является своевременное отключение подачи заряда на аккумулятор

Это свойство аппарата немаловажно: во время достижения оптимального напряжения оно помогает избежать перегревания прибора. При этом обязательно следует упомянуть о недостатке подобного вида устройств – быстрое отключение. После того как будет достигнут максимальный ток, нужно в течение примерно двух часов поддержать процесс заряда, однако данный прибор отключает его сразу

Степень заряда аккумулятора в этом случае будет порядка 70 процентов, что значительно ниже необходимого значения. Этот показатель оказывает негативное влияние на работу аккумуляторной батареи

После того как будет достигнут максимальный ток, нужно в течение примерно двух часов поддержать процесс заряда, однако данный прибор отключает его сразу. Степень заряда аккумулятора в этом случае будет порядка 70 процентов, что значительно ниже необходимого значения. Этот показатель оказывает негативное влияние на работу аккумуляторной батареи.

Второй тип контроллеров для заряда солнечной батареи – электронный прибор PWM. Выпуск подобной конструкции был налажен сравнительно давно. В основу работы устройства заложены специальные алгоритмы широтно-импульсной модуляции. Несмотря на это, подобные приборы достаточно эффективны. PWM-устройства являются оптимальным вариантом для использования в бытовых условиях.

Более современное электронное устройство – МРРТ. Прибор оснащен новейшими технологиями, направленными на отслеживание максимальной степени мощности. Это в несколько раз увеличивает эффективности и функциональность данного устройства. Однако, несмотря на это, необходимо отметить, что при выборе устройства для использования в бытовых условиях следует выбирать прибор из серии PWM. Это обусловлено высокой стоимостью приборов из серии МРРТ, а также сложной настройкой. Подобные устройства являются оптимальным вариантом для применения в системах масштабной солнечной энергетики.

Чем можно заменить некоторые комплектующие

Любой из этих элементов можно заменять. При установке других схем нужно подумать об изменении емкости конденсатора С2 и подборе смещения транзистора Q3.

Вместо транзистора MOSFET можно установить любой другой. Элемент должен иметь низкое сопротивление открытого канала. Диод Шоттки лучше не заменять. Можно установить обычный диод, но его нужно правильно разместить.

Резисторы R8, R10 равны 92 кОм. Такое значение нестандартное. Из-за этого такие резисторы найти сложно. Их полноценной заменой может быть два резистора с 82 и 10 кОм. Их нужно включать последовательно.

Если контроллер не будет использоваться в агрессивной среде, можно провести установку подстроечного резистора. Он дает возможность управлять напряжением. В агрессивной среде он долго не поработает.

При необходимости использовать контроллер для более сильных панелей нужно провести замену транзистора MOSFET и диода более мощными аналогами. Все остальные компоненты менять не нужно. Нет смысла устанавливать радиатор для регулирования 4 А. При установке MOSFET на подходящем теплоотводе устройство сможет работать с более продуктивной панелью.

Основные характеристики аккумуляторов

В АКБ для солнечной системы необходимо выполнение обратных химических процессов. Многократная зарядка и глубокая разрядка возможны не в каждом аккумуляторе. Главными характеристиками подходящих аккумуляторов называют:

  • емкость;
  • тип устройства;
  • саморазряд;
  • плотность энергии;
  • температурный режим;
  • атмосферный режим.

При покупке аккумулятора для солнечной системы следует особое внимание уделить химическому составу и емкости, обязательно обратить внимание на выходное напряжение.  Следует подобрать удобное место для установки и обслуживания АКБ


 Следует подобрать удобное место для установки и обслуживания АКБ

Премиальные варианты гелевых аккумуляторов способны безболезненно выходить из состояния полной разрядки заряда, а циклическая служба достигает пяти лет. Благодаря плотному наполнению электролита по поверхности электродов исключено появление коррозии. Качественные АКБ обладают пониженным саморазрядом и способны работать при экстремальных температурных условиях.

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые

Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера

При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна.
Расключная коробка для солнечных батарей

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

  1. Прямоугольная волна – меандр;
  2. Модифицированная синусоида;
  3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

  • Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
  • Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
  • Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
  • Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Выбор солнечной батареи

В качестве источника электроэнергии сегодня популярны три типа солнечных батарей:

  • С поликристаллическим модулем – отличаются стабильными показателями генерации, не зависимо от интенсивности солнечных лучей. Также солнечные батареи на основе поликристаллического кремния отличаются сравнительно небольшим КПД – от 9 до 18%, в зависимости от производителя. Со временем КПД не снижается, но к недостаткам поликристаллических элементов следует отнести сравнительно небольшой срок службы – порядка 10 лет.
  • С монокристаллическим модулем – такие панели неравномерно вырабатывают электричество в солнечную и пасмурную погоду, теряют мощность со временем эксплуатации. Но КПД автономного электроснабжения на основе монокристаллического кремния находится в пределах от 12 до 25%. А срок службы монокристаллических панелей составляет порядка 25 лет.Рис. 3. поликристаллический и монокристаллический модуль
  • С аморфными кристаллами – используются в гибких пластинах, отличаются довольно низким КПД – порядка 6%. Максимальная мощность, заявляемая производителем, значительно снижается со временем эксплуатации и может упасть на 20 – 40%. Срок службы довольно низкий – не более 5 лет.Рис. 4: аморфный модуль

Пайка и сборка панелей

Сборку солнечных панелей своими руками можно разделить на три этапа:

  1. Изготовление каркаса;
  2. Пайка фотоэлектрических преобразователей;
  3. Установка их в каркас и герметизация.

Каркас можно сбить из деревянных планок или сварить из алюминиевых уголков. Так или иначе, его габариты, форма и выбор материалов для изготовления напрямую зависят от того, как он будет монтироваться.

Для сборки солнечной батареи понадобятся следующие материалы:

  • алюминиевый или стальной уголок сечением 25х25;
  • болты 5х10 мм – 8 шт;
  • гайки 5 мм – 8 шт;
  • стекло или поликарбонат 5-6 мм;
  • клей – герметик Sylgard 184;
  • клей – герметик Ceresit CS 15;
  • поликристаллические преобразователи;
  • флюс фломастер (смесь канифоли и спирта);
  • серебряная лента для подключения к панелям;
  • лента для шины;
  • тонкий припой;
  • поролон – 3 см, опилки или стружка;
  • плотная полиэтиленовая пленка 10 мкм.

Инструменты, которые понадобятся для сборки:

  • напильник;
  • ножовка по металлу с полотном 18;
  • дрель, сверла на 5 и 6 мм;
  • ключи рожковые;
  • паяльник.

Этапы сборки

Сборка состоит из нескольких этапов:

Для начала нужно определиться с размерами рамы каркаса. Они будут зависеть от габаритов самих панелей и их количества. При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть – тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик.
Сверху каркаса необходимо установить стекло для того чтобы защитить фотоэлементы от разрушения. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.
При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна. Собранные панели укладываются в ранее подготовленный каркас

На этом этапе важно не перепутать тыльную сторону панели с лицевой.
Чтобы защитить заднюю часть батареи во время сборки, можно сделать поролоновый мат и обернуть его в полиэтиленовую пленку. Также подойдут опилки или стружка, но главное, чтоб их частицы не остались на элементах.
После этого нужно убрать пузырьки воздуха, которые образуются между фотоэлементами и стеклом, так как их присутствие помешает эффективной работе батареи. Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры

Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился.
Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился.
Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
