Как определить короткое замыкание в сети

Как предотвратить встречу с КЗ?

Внимание ко всем элементам и регулярная проверка сети — лучший способ избежать знакомства с КЗ, а значит, и поисков ответа на вопрос, как найти короткое замыкание в скрытой проводке. Уменьшить вероятность встречи с опасным явлением поможет периодический осмотр электросети

Он не даст полной гарантии, так как далеко не все зависит от состояния домашней проводки. Однако минимизировать шанс встречи с коротким замыканием все-таки можно.

Если розетка или выключатель вызывает подозрения из-за нагревания, искрения или появления не явного, но ощутимого запаха пластика, то лучше не дожидаться аварийной ситуации, а вовремя заменить либо отремонтировать прибор.
Проверка электросети раз в полгода обязательна

Во время осмотра пристальное внимание необходимо обратить на состояние изоляционных материалов. Даже малейшее изменение их цвета — достаточный повод для замены.
Идеал — монтаж автомата, оснащенного устройством защитного отключения (УЗО)

Если автоматический выключатель обесточивает сеть при возникновении КЗ, то УЗО защитит хозяев в случае контакта с оголенными проводами.
Перед началом любой серьезной работы со стенами нужно убедиться, что на участке нет электропроводки. Об этом требовании нередко забывают, и потом расплачиваются за невнимание.
Сечение проводников должно соответствовать суммарной мощности всех бытовых приборов, которых в квартирах и частных домах становится все больше год от года.
Минимальное количество электрооборудования в «мокрых» комнатах приветствуется. Розетки должны иметь соответствующий класс защиты от влаги: минимум — IP44.

Выполнив все эти условия, хозяева минимизируют шанс встретиться с коротким замыканием. Несколько слов надо сказать о монтаже проводки. Кабели не рекомендуют укладывать плотно, так как в этом случае риск их повреждения возрастает.

Как найти место короткого замыкания в проводке квартиры

Самое трудное – это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводкенужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Внешние признаки короткого замыкания

Определить место КЗ можно по различным признакам:

1. Визуальный осмотр.
2. Применение мегаомметра или мультиметра.
3. Метод исключения.
4. Народный метод по звуку и запаху.

Визуальный осмотр

Починить проводку или контактное соединение можно, определив визуально место КЗ. Находят участок проводки, где произошло короткое замыкание по обгорелой изоляции и потёкам расплавленного металла жил. Те же признаки обнаруживают на контактных поверхностях электрических соединений.

Применение мегаомметра или мультиметра

Эти приборы являются эффективными поисковиками разрывов и замыканий электрических цепей. КЗ проявляет себя отсутствием сопротивления на пути фазы к заземлению.

Мегаомметр используют для проверки высоковольтных линий электропередач. Мультиметр устанавливают в режим измерения сопротивления, установив поворотник прибора в нужную позицию. Использование мультиметра – это один из самых лучших способов, как найти место короткого замыкания в скрытой проводке.

Метод исключения

Чтобы найти точку короткого замыкания в схеме радиоэлектронного устройства или скрытой проводки помещения, применяют метод исключения. Поочерёдно отключают токоведущие ветви схемы и отдельных ветвей проводки. Если при этом нигде не происходит КЗ, значит, нужно продолжать поиск, пока замыкание не проявит себя.

Короткое замыкание печатной платы

Народный метод по звуку и запаху

Способ поиска КЗ довольно прост. От очага замыкания исходит неприятный сильный запах сгоревшей изоляции. Если замыкание сопровождается искрением, то оно издаёт треск и громкие щелчки.

Как найти короткое замыкание в скрытой проводке?

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Причины короткого замыкания

Замыкание может произойти:

• вследствие природных аномалий;
• в цепях постоянного тока;
• в схемах переменного тока.

Разберем подробнее каждый из видов.

Причины короткого замыкания из-за природных аномалий

К таким аномалиям относят молнии. Они особо опасны, как для жизни человека, так и для вашего дома.

Источником образования молнии является высокое статическое электричество, которое накопилось в облаках при их движении.

Охлаждение естественным путем при подъеме на большую высоту способствуют конденсации пара и влаги, образуя дождь.

Влага имеет низкое сопротивление к электричеству. Таким образом, создает пробой в воздухе, по которому проходит ток, в виде молнии.

Разряд молнии способен привести к замыканию и другим печальным последствиям.

Причина короткого замыкания может быть в цепи постоянного тока

Источник напряжения создает разницу отрицательных и положительных потенциалов. Эти в свою очередь, обеспечивают правильную работу схемы.

Нагрузка электричества на прибор распределяется равномерно, но в аварийном режиме между клеммами может возникнуть закоротка, которая имеет низкое сопротивление.

Короткое замыкание исключает равномерное протекание тока и выводит схему из работы.

Таким образом, выходит что, величина электричества не изменилась, а значение тока возросло. Соответственно ваш прибор перегорел.

Причины короткого замыкания могут быть в цепях переменного тока

В цепях переменного тока все действует аналогичным образом, как и в цепях постоянного. Следует выделить некоторые особенности, которые влияют на похождение тока:

• схемы с 1 и 3 фазным сетей различных конфигураций;
• наличие или отсутствие контура заземления.

Говоря на простом языке, причинами короткого замыкания в доме и электропроводке могут стать следующие ситуации:

• мы взялись делать ремонт и начали сверлить стену или вбивать гвоздь. Попадаете в провод, что приводит к короткому замыканию;
• перенапряжение (использование множества бытовых приборов одновременно);
• подплавление изоляции, вызванное плохим контактом в розетках, вилках и т.д.;
• при затоплении соседями, влага попадает в распределительные коробки, что приводит к разрушению изоляционного слоя и замыканию контактов;
• наличие грызунов;
• старая проводка.

Причиной замыкания может стать все что угодно, поэтому стоит уделить особое внимание данному вопросу, чтобы избежать таких последствий как поломка, возгорание или даже смерть

Методы устранения и профилактика

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя.

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Возможные причины повреждения электропроводки

Причины короткого замыкания электропроводки достаточно разнообразны, но большинство из них связаны с ее неправильной эксплуатацией и несоблюдением норм во время монтажа.

Мы приведем только наиболее распространенные причины повреждения:

• Первым и наиболее распространенным является старение проводки. Как и все в нашем мире, провода не вечны. Они подвержены окислению, что изменяет их физико-химические свойства. При этом старению подвержен не только материал проводов, но и изоляция. Особенно ярко это выражается в алюминиевых проводах.
• Вторым, но не менее важным фактором является перегрузка проводов. Причиной этого может быть как неправильный выбор сечения электропроводки (см. Выполняем расчет сечения провода по мощности), так и подключение электрооборудования, для которого она не предназначена. Вследствие перегрузки провод перегревается, что разрушает его изоляцию и изменяет физико-химические свойства.

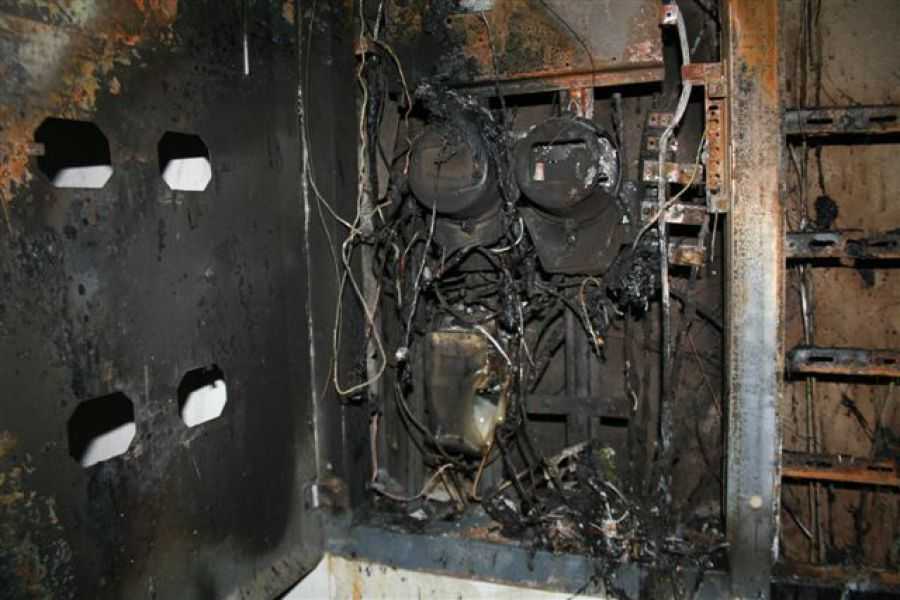

На фото представлены последствия короткого замыкания

• Также любая инструкция вам укажет, что не правильное соединение проводов ведет к их ускоренному старению. Ведь контактные соединения — это слабое место любой электропроводки, и они должны быть выполнены в соответствии c п.2.1.21 ПУЭ. Этот пункт разрешает применять для соединения проводов только методы сварки, пайки и винтовых или болтовых сжимов.
• Ну и на последнем месте у нас в статье стоит деятельность человека. Вследствие заливания, преднамеренного или случайного повреждения изоляции провода, механического воздействия происходит огромное количество повреждений.
