Ремонт теплого пола своими руками: рекомендации домашнему мастеру по выполнению работ

Основные причины слабого нагрева тёплого пола

1. Напряжение питания. Хорошо, если в сети стабильное напряжение в 220 — 230 В. Но при его уменьшении хотя бы на 10%, заложенная мощность уменьшится на 19%! В этом случае показана установка стабилизатора напряжения.
2. Сопротивление нагревательного кабеля. При его увеличении на 10%, выделяемая мощность уменьшается на 10%.
3. Длина нагревательного кабеля. При увеличении его заводской длины даже на 2%, погонная и общая мощность уменьшается на 2%.

Если обнаружена неисправность греющего кабеля, напольное покрытие и стяжку придётся вскрывать

Когда повреждение возникло в кабеле, залитом стяжкой, то поиск неисправности бесполезен, потому что его замена или ремонт возможны крайне редко. Если же речь идёт о плёночном поле, то можно поднять покрытие и попытаться самостоятельно найти то место, где произошло короткое замыкание.

Правильный монтаж и эксплуатация — залог того, что тёплый пол будет радовать эффективной работой. Но даже если потребуется замена компонентов системы, вы сможете провести её самостоятельно.

Виды полов с подогревом

Полы с подогревом образно говоря разделяют на 3 группы в зависимости от применяемых теплопередающих компонентов:

Гидравлический теплый пол передает тепло конкретно поверхности из бетона от металлополимерных труб, в середине которых течет горячий тепловой носитель. Чтобы система функционировала, гидроконтур подсоединяют к магистральному отоплению или подогревают тепловой носитель с помощью котла.

Гидравлический теплый пол

В электрической системе в роли элемента нагрева выступает отделенный провод, укладываемый по заданной схеме на нагреваемую поверхность. Это может быть и длинномерное изделие, и уже готовые маты, в которых провод с самого начала уложен с некоторым шагом. Для поддержки необходимого температурного эксплуатационного режима система оборудуется терморегулятором.

Инфракрасные модели относятся к числу прогрессивных. Их разрешается класть фактически под различные варианты покрытия пола

. По мнению докторов, создаваемое инфракрасное излучение оказывает хорошее действие на человеческое здоровье.

Внимание! У практически всех видов пола с подогревом собственные специфики. Причины отказа в каждом определенном случае монтируются индивидуально в зависимости от рабочего принципа системы

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Читать так же: об особенностях эксплуатации электрического теплого пола.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Поломка электрической системы: возможные неисправности

Среди причин прекращения функционирования конструкции следует отметить следующие:

1. Отсутствие напряжения. Данная проблема, как правило, заключается в автоматическом выключателе, индикаторы которого не всегда правильно отображают показатели системы. Для устранения неисправности нужно вытянуть регулятор из розетки и с помощью мультиметра измерить его напряжение.
2. Если питание в порядке, необходимо проверить на работоспособность регулятор, датчик и контуры. Для испытания последних надо измерить их сопротивление. Полученные данные должны совпадать со значениями в паспорте. Если это условие не соблюдено, нужно искать короткое замыкание или обрывы.
3. Если контуры работают исправно, но электрический теплый пол не греет, причину надо искать в датчике, который является резистром. В этом случае поможет мультиметр, с помощью которого следует проверить сопротивление указанного элемента системы. Если датчик неисправен, его нужно заменить на новый.
4. Когда ни один из рассмотренных вариантов не является причиной поломки, необходимо проверить регулятор.

Иногда возникает и другая неприятность: теплый пол плохо греет. Причиной этому могут быть такие неисправности:

1. Напольное покрытие медленно прогревается (например, при стяжке, толщина которой более 30 мм).
2. Датчик установлен слишком близко к греющему кабелю.
3. Низкое напряжение в сети.

Что делать, если поломку определить не удается

Если причину неисправности электрического пола определить не удается, необходимо измерить напряжение и сравнить его с рабочим напряжением, указанным в прилагаемой технической документации. Результат не должен иметь отклонений от рекомендуемого более чем на 5%. Следует также проверить индикацию включения. Потребуется проверка напряжения на выводах при не горящей лампочке. Если напряжение отсутствует, причина может крыться в ослаблении контактов терморегулятора, повреждении датчика или термостата. Необходимо также проверить выносной термодатчик. Отсоедините его от регулятора температуры, чтобы измерить сопротивление. Показания должны находиться в пределах 5-30 кОм. В инструкции имеются более точные данные.

Проверяя терморегуляторы, отключайте нагревательные элементы. Если датчик и терморегулятор находятся в исправном состоянии, причину того, что пол не греет, следует искать в кабеле. Чтобы это проверить, нужно измерить сопротивление кабеля и сопротивление изоляции. Полученные показания сверяются с показателями из технического паспорта, прилагаемого к оборудованию. Об обрыве кабеля свидетельствует снижение сопротивления изоляции.

Благодаря использованию специального поискового оборудования демонтаж напольного покрытия сокращается до 10 и менее сантиметров

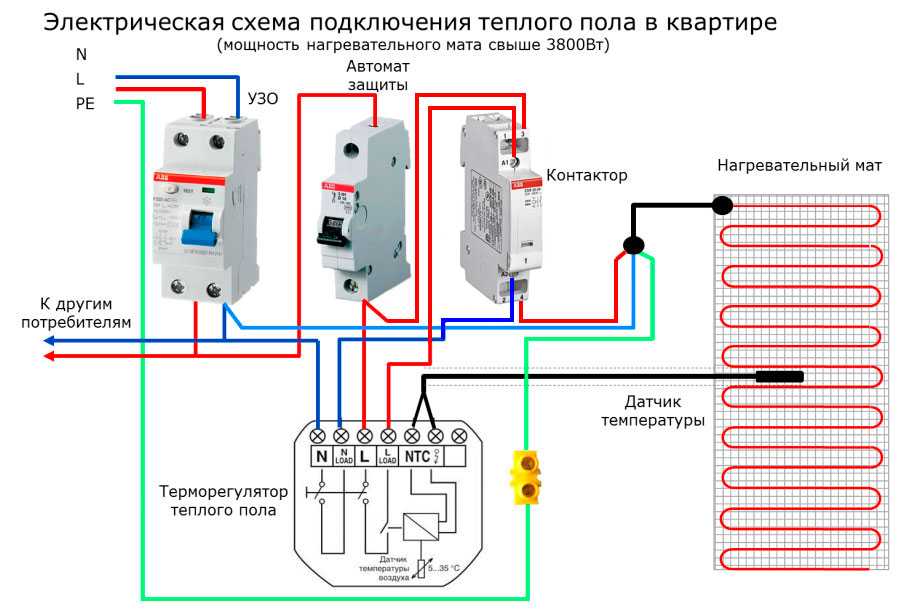

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Разновидности систем «теплые полы»

Система «теплые полы» представляет собой комплекс, монтируемый под напольное покрытие или непосредственно в стяжку.

В зависимости от способа теплопередачи различают водяные и электрические теплые полы.

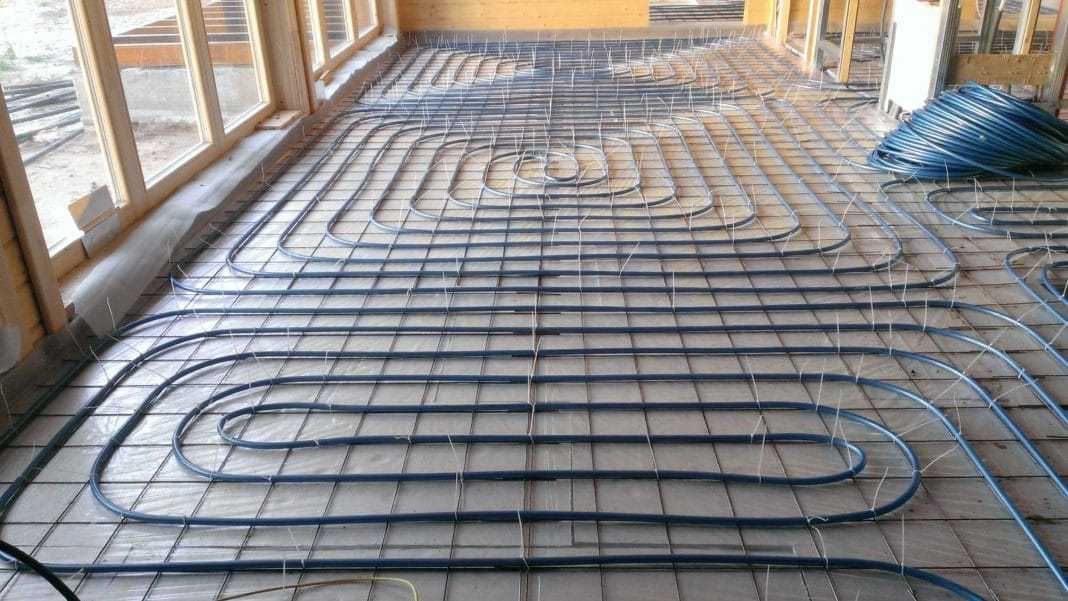

Водяные

Состоят из десятков метров пластиковых труб, по которым циркулирует теплоноситель (вода, специальные жидкости) распределительного коллектора, циркуляционного насоса, расширительного бачка, регулирующего термостата и нагревателя (собственный котел, тепловой коллектор или централизованное отопление).

Электрические

В качестве нагревательного элемента выступает непосредственно электрокабель, управляемый терморегулятором и встроенными в пол датчиками.

В этой категории выделяют такие подвиды:

1. Кабельные – силовой изолированный провод монтируется в стяжку. Чаще всего требует отдельного трехфазного питания.
2. Нагревательные маты – кабель закреплен на специальной сетке, монтируется в стяжку или под напольное покрытие (зависит от мощности).
3. Пленочные (ПЛЭН или инфракрасные) – на пленку нанесены карбоновые нагревательные элементы или углеродные стержни, которые излучают тепло в инфракрасном спектре. Устанавливаются под рулонное или штучное напольное покрытие с некоторыми ограничениями, под керамическую плитку или керамогранит.

Каждая из перечисленных разновидностей имеет свои особенности и слабые стороны, которые в итоге приводят к порче и выходу из строя всей системы.

Обзор светодиодных RGB лент, варианты и способы подключения

Общие сбои и возможности их устранения

Вне зависимости от того, какой вид теплых полов эксплуатируется, необходимо удостовериться в правильности подключения связки к питающей сети. Только после того, как было подтверждено присутствие входного напряжения, можно приступать к поиску причины поломки.

Главным источником теплопотерь признается отсутствие теплоизоляции в «пироге» или тонкий ее слой на основании. Энергия направляется вниз (к нижнему этажу или фундаменту), а не прогревает пол

Поэтому на начальной стадии монтажа важно уделить ресурсы на обустройство качественного стартового защитного слоя (он укладывается на подготовленное выровненное основание)

Если замерить текущую мощность отопительного элемента, можно сравнить ее с паспортной: в случае существенных расхождений следует опасаться обрыва кабеля, повреждения изоляционных материалов, коротких замыканий. Кабельный пол починить крайне сложно, пленочный можно восстановить, заменив неисправную зону.

Теплый пол может не греть из-за отсутствия теплоизоляции в «пироге»

Ошибкой будет предъявление неоправданных требований к конструкции: теплые полы создают комфортные условия в помещении, с ними можно не бояться холода, проникающего снизу, но они не способны конкурировать в плане отопления со стационарными радиаторами и мобильными масляными обогревателями. К тому же рассматриваемая продукция относится к низкотемпературным решениям: на поверхности устанавливается температура в пределах 30°С, при превышении этой отметки ускоряется старение такого напольного покрытия, как паркет, ламинат.

В зависимости от толщины прослоек использованных материалов качественный прогрев потребует 3-6 часов, по истечении этого срока можно проводить замеры для выявления корректности работы системы. Если позволяют условия, стоит внедрить в связку 2 датчика тепла: внутренний, отображающий температуру пола, и внешний, на который выводятся показатели микроклимата в помещении. Благодаря первому датчику можно предотвратить перегрев полов, второй будет сигнализировать об остывании воздуха в комнате.

Плохо греет кабельный теплый пол: основные причины

Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:

1. Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
2. Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.

Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:

1. Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
2. Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
3. Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.

4. Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.

5. Низкое напряжение. Ремонт электрического теплого пола может проходить из-за неправильного питания. Низкое напряжение существенно снижает мощность всей системы отопления. Решить вопрос можно путем установки стабилизатора. Это обеспечит должный уровень удельной мощности, повысив напряжение.
6. Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.

Датчик температуры теплого пола: забыли установить, неисправен, установлен неправильно, невозможно извлечь для замены

Датчик температуры теплого пола является одной из важнейших частей системы теплого пола. Как правило, датчик устанавливается в изолированной гофрированной трубке между петлями греющего кабеля в области обогрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию терморегулятору.

Но что делать, если кафельная плитка уже положена, а датчик установлен неправильно, он не работает и его не поменять, или датчик вообще отсутствует, т.к. его просто забыли установить? О том, что можно сделать, чтобы не ломать плитку и не перестилать весь пол, мы расскажем в этой статье.

Для начала расскажем о наиболее частых проблемах с датчиками теплого пола, которые на первый взгляд могут показаться кажутся неразрешимыми.

Проблема 1. Теплый пол отлично работал, пока выносной датчик температуры пола не вышел из строя. Как диагностировать выход датчика из строя можно узнать в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик обнаружилось, что его вытащить невозможно, т.к. датчик оказался просто замурован в полу или втиснут в ту же трубу, что и холодный конец греющего кабеля.

Проблема 2. Теплый пол греет плохо, т.к. терморегулятор отключает его раньше, чем пол успевает нагреться до комфортной температуры. Вероятно, датчик и тут установлен неправильно и лежит слишком близко к греющему кабелю.

Проблема 3. Датчик температуры вообще забыли установить, а плиточник уже уложил плитку.

Можно ли что-то сделать во всех этих случаях, которые, к сожалению, случаются достаточно часто, не прибегая к переделке всего пола? Ниже приведем пару возможных решений этих проблем. Для выбора оптимального рекомендуем вам обратиться к нашим специалистам. Узнайте стоимость замены терморегулятора и посмотрите отзывы и фото ремонтов в разделе Ремонт теплых полов.

Решение 1. Применение терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Наиболее простым решением будет использование терморегулятора со встроенным датчиком температуры воздуха, который будет выключать греющий кабель, когда воздух прогреется до установленной температуры. Если у вас именно такой терморегулятор и такой режим работы вам подходит, вам повезло! Но что делать, если хочется использовать теплый пол не для обогрева помещения, а только для подогрева пола до комфортной температуры? В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режимом регулятора мощности. Желаемая мощность выставляется в пределах 0-100% (наиболее комфортное значение можно подобрать опытным путем). Термостат будет работать в этом режиме как таймер. Например, при выставлении 80%, в течение 10 минут он будет подавать питание на греющий кабель 8 минут, а 2 минуты нет.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если данное решение вам подходит.

Если необходимо более бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который в случае отсутствия датчика температуры автоматически работает в режиме таймера (регулировки нагрузки), описанном выше. Решение 2

Применение терморегулятора с ИК-датчиком температуры пола

Решение 2. Применение терморегулятора с ИК-датчиком температуры пола.

Некоторые модели терморегуляторов, например термостат OTD2 (OJ Electronics, Дания), имеют выносной инфракрасный датчик для определения температуры пола. Датчик как правило питается от батарейки и может крепиться к стене благодаря липучке.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Чистка и профилактика изделия

Для продления работы газовой духовки и предотвращения её поломок нужно проводить регулярный профилактический уход.
Нельзя пренебрегать инструкцией по эксплуатации изделия, важно чётко ей следовать. Блюда должны готовиться в соответствии с рекомендованными для них температурами.
Важно знать конструкцию комплектующих газовой духовки, придерживаться инструкции по мытью и смазыванию соединяющих элементов.
После приготовления пищи очищать стенки и днище духового шкафа от гари

Все загрязнения и пищевой мусор должны быть сразу удалены.
Соблюдайте технику безопасности при использовании газовой духовки. Не оставляйте плиту без присмотра, не делайте режимы розжига такими большими, которые не описаны в инструкции.
Чтобы внутренние детали духовки оставались цельными, не окислялись, после мытья духового шкафа нужно хорошо их просушить или насухо вытереть.
Для мытья использовать только качественную бытовую химию, так как дешёвые средства испортят внутреннее покрытие: могут сделать жёстким уплотнитель, разрушить эмаль или поцарапать стекло дверцы (о повреждениях и ремонте стекла читайте тут, а о том, как починить дверцы, рассказано здесь).

Духовые шкафы считаются надёжной техникой. Если прибор сломался, не всегда требуется помощь мастера. Некоторые неисправности можно починить самому.

Ошибки при монтаже

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Падает давление в системе, портечка

За давлением следят по манометру, установленном на циркуляционном насосе. Обычно рабочее давление в системе теплого пола = 1,5 атм.

Если в начале эксплуатации стало падать давление, то возможно, это выходит воздух из расширительного бачка. Вода, в котле нагреваясь, увеличивает давление. Когда давление поднимается до предельной нормы, происходит выброс через предохранительный клапан, докачиванием воды, воздух постепенно вытесняется.

Протечки в водяном полу

Другая причина падения давления — это разрыв труб. Это можно заметить не только по уменьшению давления, но и по мокрым пятнам на полу. Определение течи может занять много времени, но в первую очередь протечку следует искать в тех местах, где недавно сверлили пол. Бывает, что при монтаже подвесных потолков на этаже снизу попадают в петлю теплого пола и продырявливают её.

Точно определить место разрыва под стяжкой поможет тепловизор. После выявления участка протечки, приступают к демонтированию напольного покрытия и бетона.

1. Перед началом ремонта трубы, перекрывают теплоноситель и сливают его из системы при необходимости (если выбегает из дыры в трубе).
2. Поврежденное место разрезают, края труб подрезают, чтоб были ровными.

3. Для соединения концов используют обжимные муфты (напрессовочное соединение). Обжатие фитинга делают ручными или электрическими пресс-клещами.

4. Затем восстановленное место герметизируют от контакта с бетоном. Можно обмотать в полиэтилен и скотч.
5. По окончании ремонтных работ производят проверку целостности соединения — испытывают систему на герметичность опрессовкой водой или воздухом (если теплоноситель слит). Трубы оставляют под давление 5 атм на несколько часов. Если давление не упало, то ремонт протечки можно считать успешным.

Такой способ ремонта подойдет как для труб из сшитого полиэтилена, так и для металлопластиковых.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

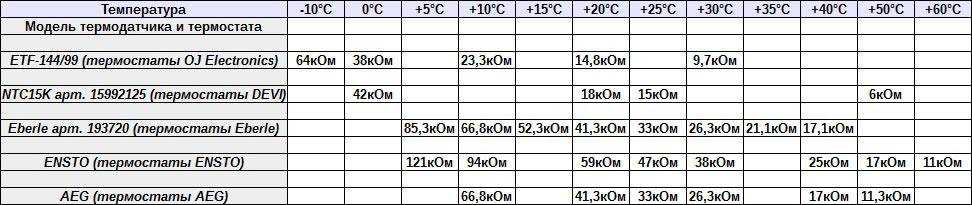

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Порядок отключения электроэнергии за неуплату

Закон об отключении электроэнергии гласит, что такая мера возможна, если:

1. Состояния электропроводки, преобразующих и потребляющих электроэнергию устройств абонента, угрожающего аварией, безопасности людей. Сюда же относится случай, когда сумма мощностей одновременно работающих электроприборов абонента превышает лимиты энергопотребления, указанные в техпаспорте помещения. Для принятия такого решения необходимо заключение органов Энергонадзора, Ростехнадзора, жилищной инспекции о выявлении фактов неисправного состояния устройств, электропроводки.
2. Если это необходимо сделать, чтобы устранить или предотвратить аварию. Плановые отключения с целью профилактики производятся по заранее доведенному до потребителей графику. Аварийные автоматически выполняются устройствами противоаварийной автоматики.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

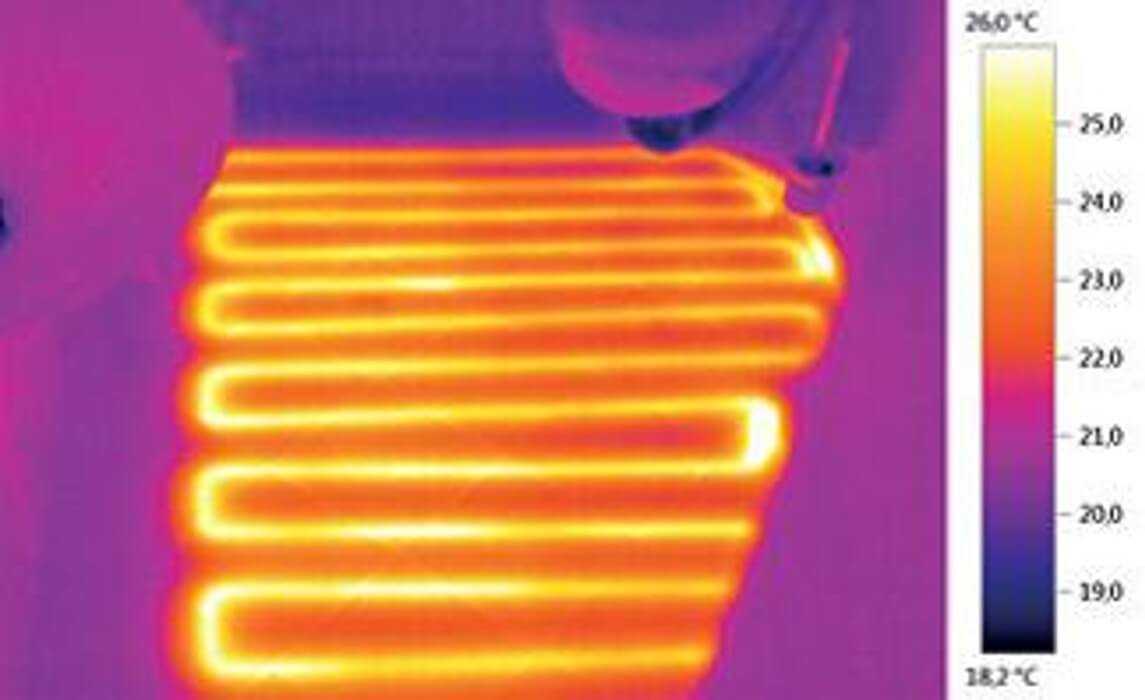

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига

генератор сигналов

эл.магнитный приемник сигналов

тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

генератором подается сигнал в кабель

эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Системы с жидким теплоносителем

Схема теплого пола с пленкой.

Водяной теплый пол по своей сути представляет систему отопления, направленную на разгрузку общей системы отопления, компенсацию тепловых потерь и поддержания комфортной температуры напольного покрытия. Это универсальные системы обогрева, которые представлены как в индивидуальном исполнении, так и в схеме центрального отопления. Теплоноситель в водяной системе транспортируется по трубам из металлопластика или сшитого полиэтилена. Диаметр труб колеблется от 8 до 32 мм, они не подвержены коррозии и накоплению отложений. Теплоносителем служит горячая вода, а источником тепла – отдельно стоящий котел или котел центрального отопления. Ремонт такого теплопровода можно выполнить самостоятельно.

В последнее время на рынке отопительных приборов появились водяные электрические полы с встроенным электрическим . Они очень универсальны и могут применяться под плиткой, деревом, линолеумом, ламинатом и другими материалами. Такой пол работает идеально, никогда не перегорит и не замерзнет, его нагревательный элемент расположен в антифризе. Данные системы отличаются низким потреблением электрической энергии, их ремонт можно выполнить через монтажную коробку с двухсторонним использованием муфт, как и в водяных полах.
