Для чего предназначены токоизмерительные клещи

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

  • Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
  • Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.
  • Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
  • Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Конструкция

Токовые клещи также называют клещи Дитце. Они используются для того, чтобы делать замеры параметров электрической цепи, не размыкая ее. Такие токоизмерительные устройства также могут помогать в слежении за частотой, напряжением и температурой в зависимости от комплектации и модели. Максимальное значение мощности электрического тока, проходящего в цепи, составляет 1000 кВт, выдерживают токоизмерительные клещи нагрузку до 1000 В.

Токовые клещи

В своей конструкции они имеют:

  • Основная часть — сами магнитопроводные клещи.
  • Переключатель между режимами измерений и для изменения диапазона величин.
  • Цифровой экран, на котором высвечиваются конечные значения.
  • Разъемы для датчиков.
  • Кнопки, выполняющие функции для удерживания изменений.

Устройство простейших клещей

Основные функции, которые выполняют клещи:

  • Измерение напряжения (переменного и постоянного тока).
  • Определение переменного и постоянного электричества.
  • Измерение сопротивления цепи.
  • Функция проверки диода.
  • Прозвонки.

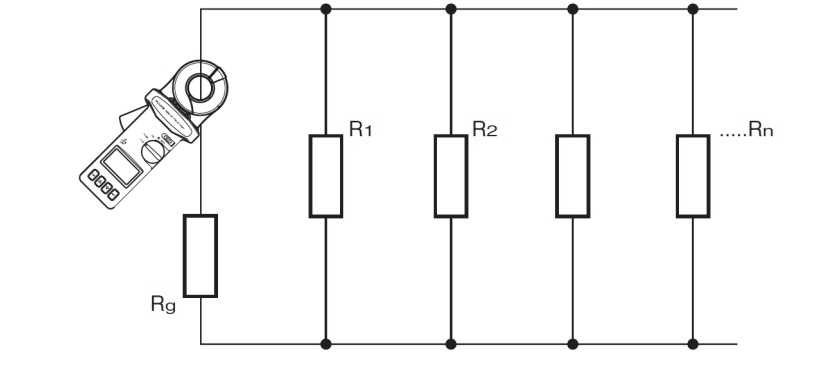

Измерение сопротивления в цепи

В конструкции электроизмерительных клещей имеется защита, которая спасает их от перегруза. Суть его работы основана на принципе действия трансформатора с одним витком: напряжение поступает на первичную катушку, а измерение клещами проводится на вторичной обмотке.

Технические характеристики

Данный измерительный инструмент имеет следующие технические характеристики:

  • Измеряемое напряжение до 1000 В.
  • Сопротивление в пределах 0,1-2000 Ом.
  • Есть возможность прозвона электропроводки.
  • Режим удержания.
  • Управление посредством использования одной кнопки.
  • Автоматическое отключение прибора.

Порядок проведения измерения

Перед началом проведения измерений необходимо определить место измерения, подготовить прибор к работе, перевести поворотный переключатель в нужное положение. Если сила тока неизвестна, то необходимо установить максимальное значение диапазона, далее во время измерения поэтапно снижать показатель для более точного результата. Устройства с датчиком Холла, из-за его чувствительности к магнитным полям, перед измерением необходимо обнулить, нажав соответствующую кнопку «SEL» или аналогичную «REL».

Перед тем как начать пользоваться измерителем, изучите инструкцию пользователя:

  • Инструкция по эксплуатации токоизмерительных клещей Mastech m266. Скачать Pdf
  • Руководство по эксплуатации. Паспорт Mastech M266, M266C, M266F. Скачать Pdf

«Обязательно соблюдайте технику безопасности при работе с электрическим током и электрооборудованием. Внимательно изучите правила использования прибора, описанные в инструкции.»

Порядок проведения измерения:

  1. Подготовьте прибор и выберите место измерения.
  2. Переведите поворотный переключатель в нужное положение, далее переместите измеряемый проводник в скобу устройства.

Важно расположить провод в точке пересечения специальных центровочных указателей, если их нет, то разместить, по возможности, ближе к центру, только в этом случае возможно получить высокую точность измерения

Если во время измерения постоянного тока результат измерения отображается на дисплее с минусом, обратите внимание на направление тока на боковой поверхности клещей, как правило в этой части нанесен индикатор направления тока в виде стрелки.

  1. Снимите показания с дисплея, при необходимости сохраните данные в памяти измерителя. Лучше всего силу тока мерить несколько раз для получения более точного результата.

Главное правило при измерении – ток необходимо измерять в одном из проводников. Если изолированные проводники дополнительно объединены в один провод, например, провод телевизора или провод чайника, то в таком случае результат измерения может быть неверным или нулевым.

  1. Для более точного результата или для измерения малой силы тока, если это позволяет измеряемый проводник, сделайте несколько витков вокруг клещей. Полученный результат измерения поделите на количество витков, в результате вы получите уточненное значение измерения.

Что измеряют токоизмерительными клещами?

Перед приобретением этого прибора нужно определиться, для каких целей предназначены электроизмерительные клещи.

Они представляют собой трансформатор с подключенным амперметром. Непосредственно устройство — первичная обмотка трансформатора. Размещение внутри нее проводника способствует индуцированию электротока на обмотку из-за возникающего электромагнитного поля. Затем он попадает на вторичную обмотку катушки, показания с которой считываются амперметром. Показания этого прибора пересчитывают с поправкой на коэффициент трансформации, указываемый на нем. Трансформатор с постоянным током не работает, поэтому описанные токовые клещи — для переменного тока.

Электроизмерительные клещи, изготовляемые сегодня, используются для значений, измеряемых при постоянном токе. На место амперметра помещается датчик Холла, улавливающий наличие и напряжение электромагнитного поля.

Watch this video on YouTube

Используя эти приборы, производят следующие замеры:

  • нагрузку сети, имеющуюся в наличии по факту;
  • точность показаний различного оборудования, предназначенного для учета электроэнергии, сравнивая показания на них с показаниями, полученными при измерении клещами;
  • мощности бытовых и использующихся в профессиональной деятельности электроприборов.

Токовые клещи для постоянного тока дороже своих аналогов для переменного вида, но более точные и имеют повышенные показатели качества.

Инструмент, использующийся совместно с цифровым мультиметром, позволяет избавить пользователя от вычислений искомой величины, поскольку прибор имеет встроенный калькулятор.

Токоизмерительные клещи. | Учёт и Контроль

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ.

                Из школьного курса физики известно, что для измерения величины силы тока используется прибор – амперметр. В зависимости от ожидаемой величины измеряемого тока шкалу амперметра обычно градуируют в  микроамперах, миллиамперах, амперах или килоамперах, шкалу выбирают в соответствии с пределами измерения прибора.  В электрическую цепь амперметр включается в разрыв ( последовательно ) с тем участком электрической цепи величину силы тока в которой хотят определить. Для расширения пределов измерений применяется щунт или трансформатор тока.

По сути,  токоизмерительные клещи – это амперметр для бесконтактного измерения величин тока. Этот прибор позволяет практически мгновенно измерять силу тока бесконтактным способом с высокой точностью без перерыва подачи электроэнергии потребителям.

Работа токоизмерительных клещей устроена по принципу одновиткового трансформатора тока, первичной обмоткой которого служит шина или проводник с измеряемым током, а вторичная многовитковая обмотка, к которой подключён амперметр, намотана на разъёмный магнитопровод. С целью охвата провода или шины магнитопровод  размыкается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Рис.1. Высоковольтные токоизмерительные клещи.

Переменный ток, при прохождении по проводнику, который охвачен замкнутым магнитопроводом,  создаёт в последнем переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке токоизмерительных  клещей. Во вторичной замкнутой обмотке, ЭДС создаёт ток величина которого измеряется амперметром.

Токоизмерительные клещи состоят из следующих частей:

— рабочая часть включает в себя: магнитопровод, обмотки и измерительный прибор;

— изолирующая часть включает в себя всё располагается от рабочей части до упора;

— рукоятки – это часть конструкции, расположенная от упора до конца клещей.

У одноручных токизмерительных клещей изолирующая часть служит одновременно и рукояткой. Раскрытие магнитопровода  происходит с помощью нажимного рычага.

Рис.2. Низковольтные токоизмерительные клещи.

Конструкция токоизмерительных клещей бывает двух типов: одноручные – для установок до 1000 В, и двуручные для высоковольтных установок до 10 кВ включительно. В современных конструкциях токоизмерительных клещей часто применяется схема которая сочетает в себе трансформатор тока с выпрямительным прибором. Здесь выводы вторичной обмотки присоединяются к электроизмерительному прибору не на прямую, а через набор шунтов.

Таким образом, современные токоизмерительные клещи являются несложным, но очень полезным прибором. Он может служить не только для измерения непосредственно величин постоянного и переменного токов, но и для измерения напряжения постоянного и переменного токов,  проверки сопротивления изоляции, частоты тока и т. д.  Список функций клещей постоянно расширяется, дополнительные функции мультиметр токоизмерительные клещи пользуются большим спросом.

Применять токоизмерительные клещи необходимо в соответствии с правилами.  Токоизмерительные клещи могут применяться в ЗРУ, а так же  в ОРУ только в сухую погоду. Выполнять работы с использованием токоизмерительных клещей допускается как на частях покрытой изоляцией ( провод, кабель ), так и на частях без изоляции ( шины ). Измерения производят в диэлектрических перчатках, стоя на изолирующем основании.  Второй человек располагается сзади сбоку оператора и фиксирует показания приборов токоизмерительных клещей.

Определение

Токоизмерительные клещи – позволяют узнать силу тока или другие характеристики без разрыва в электрической цепи. Этот инструмент работает по другому принципу – он определяет характеристики электрического тока на основании параметров магнитного поля.

Область применения: DT-3353 Клещи электроизмерительные, ваттметр

• ЖКХ, в быту; • Обслуживании и диагностика энергетического оборудования ; • радиоэлектроника и диагностика электрических приборов

Токовые клещи с функциямимультиметра и измерителя мощности DT-3353

Токовые клещи DT-3353 предназначены для измерения параметров одно-фазных и сбалансированных трехфазных электросетей. Прибор поз во ляет осуществлять бесконтактные измерения силы тока и контактные измерения электрических параметров (напряжения, активной, полной и реактивной мощностей, коэффициента мощности cosθ, угла фазы и активной энергии).

Особенности DT-3353: • Анализ однофазных и сбалансированных трехфазных систем • True RMS (напряжение и ток) • Большой 4-х разрядный ЖК-дисплей с подсветкой • USB, ПО • Отображение минимальной или максимальной измеренной величины • Активная мощность/полная мощность/коэффициент мощности • Удержание показаний на дисплее • Автовыбор диапазона • Индикация выхода за пределы диапазона • Автовыключение при простое • Сохранение данных в памяти вручную и их чтение (99 значений)

Технические характеристики DT-3353:

Диапазон измерения напряжения переменного тока до…750В
Дискретность измерения напряжения переменного тока 1
Точность измерения напряжения переменного тока ±(1,2% +5 е. м. р.)
Диапазон измерения  переменного тока до…1000А
Дискретность измерения переменного тока 1
Точность измерения переменного тока ±(2% +5 е. м. р.)
Диапазон измерения активной мощности 0,01…750,00 кВт
Дискретность измерения активной мощности >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01
Точность измерения активной мощности ±(3% +5 е. м. р.)
Диапазон измерения полной мощности 0,01…750,0 кВА
Дискретность измерения полной мощности >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01
Точность измерения активной мощности ±(3% +5 е. м. р.)
Диапазон измерения реактивной мощности 0,01…750,0 кВАр
Дискретность измерения реактивной мощности >1000кВт: 1 <1000кВт: 0,1 <100кВт: 0,01
Точность измерения реактивной мощности ±(4% +5 е. м. р.)
Коэффициент мощности 0,300…1
Дискретность измерения коэффициента мощности 1
Точность измерения коэффициента мощности ±(0,022% +2 е. м. р.)
Диапазон измерения угла фазы 0°…90°
Дискретность измерения угла фазы
Точность измерения угла фазы ±2°
Диапазон измерения частоты тока 50…200 Гц
Дискретность измерения частоты тока 1 Гц
Точность измерения частоты тока ±(0,5% +5 е. м. р.)
Диапазон измерения активной энергии 0,001…9999 кВт/ч
Дискретность измерения активной энергии >1000кВт/ч: 1 <1000кВт/ч: 0,1 <100кВт/ч: 0,01 <10кВт/ч: 0,001
Диаметр захвата клещей 52 мм
Дисплей 2 индикатора: 5- и 4х-значный, с подсветкой
Скорость измерений 2 изм./с
Допустимая входная сила тока 1000А
Допустимое входное напряжение 750В
Отклик переменного тока True RMS
Автоматическое отключение Через 30 с простоя
Батарея 9В батарея типа «Крона»
Условия работы +5…+40°С, ≤ 80%RH, ≤ 7000 м над ур. моря
Условия хранения –20…+60°С, ≤ 80%RH
Размеры 294×105×47 мм
Вес 536 г
Точность измерения активной энергии ±(3% +2 е. м. р.)

Комплектация токовых клещей DT-3353:

наименование Количество
1.    Прибор 1 шт.
2.    Тестировочный провод (черный) 1 шт.
3.    Тестировочный провод (красный) 3 шт.
4.    Зажим типа «Крокодил» 4 шт.
5.    Тестировочный щуп (черный) 1 шт.
6.    Тестировочный щуп (красный) 1 шт.
7.    Провод USB 1 шт.
8.    CD-диск с ПО 1 шт.
9.    Сумка-чехол 1 шт.
10.  Батарейка типа «Крона» (внутри прибора) 1 шт.
11.  Руководство по эксплуатации 1 шт.

Свидетельство об утверждении типа СИ РФ на Токовые клещи фирмы CEM.

Это интересно: Просадка напряжения в квартире при включении потребителей

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/. PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей

Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее

Как правильно пользоваться токоизмерительными клещами:

  1. Установить требуемый диапазон на переключателе.
  2. Нажать на кнопку раскрытия магнитопровода.
  3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
  4. Расположить токовые клещи перпендикулярно направлению провода.
  5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии. какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Рекомендации по выбору

Чтобы никто из работающих впоследствии не стал жертвой поражения током и виновником аварии на электроустановке, придерживайтесь следующих рекомендаций.

  • За покупкой тококлещей обратитесь в специализированный магазин электротехники и электроники, где опытные консультанты вам подскажут, какие именно клещи подойдут для решения конкретных задач. Их опыт может предотвратить ошибки, последствия которых могут оказаться плачевными.
  • В первую очередь определитесь, с каким именно током вы будете работать. Маркеры AC/DC указывают на то, что инструмент – универсальный, DC – только для постоянного тока на линии, AC – только для переменного.
  • Определитесь, в каком диапазоне мощности вам предстоит работать. Возможно, ваш выбор – в цепях и на линиях с максимальной мощностью, скажем, до 25 кВт, тогда вам вряд ли понадобятся токовые клещи на мощность в 500 кВт, если в продаже есть изделие на 50-100 кВт.
  • Определитесь, каков диаметр проводов, на которых замеряется мощность. Возможно, вы будете работать на проводах с сечением до 15 мм2, тогда вам ни к чему увеличенные клещи, где размер сечения достигает 50-100 мм2, если на имеющихся в продаже указан размер в 15-25 мм2.
  • Если речь идёт о цифровых клещах или о модели устройства для постоянного тока, определитесь, как вам удобнее считать измеряемый ток: по показанию в миллиамперах, милливольтах или вольтах.
  • Убедитесь, что материалы изолирующих ручек, покрытия клещей не проводят ток. Это должен быть высококачественный пластик, резина или композит.
  • Проверьте гарантийный срок службы клещей, убедитесь, что в инструкции производитель указал параметры, диапазоны значений которых включают те, что вам нужны для безопасной и безаварийной работы.
  • Воздержитесь от приобретения клещей по слишком высокой цене – не все их функции вам могут пригодиться.
  • Если работа в основном производится в гаражно-бытовых условиях, а не на производстве, то отдайте предпочтение недорогим клещам, от которых требуется лишь успешное решение ваших конкретных задач. Клещи невысокого ценового диапазона оснащены функцией прозвонки линий и участков цепей.
  • Избегайте дешёвых китайских подделок, в которых пластик сильно «запашит». В некоторых участках таких же клещей могут быть лишние щели и трещины в диэлектрическом покрытии.
  • Если продавец имеет возможность протестировать прибор с токовыми клещами – убедитесь, что тот не превышает заявленную погрешность замеряемого тока, напряжения и сопротивления в тестовой линии.
  • Если вам предстоит производить замеры и испытания в электроустановках, вокруг которых присутствует излишняя влажность, повышенная или излишне заниженная температура, выберите изделие, которое соответствует конкретным запросам.
  • Ориентируйтесь на отзывы от реальных покупателей. Если вы подозреваете, что положительные отзывы могли быть написаны по заказу самого производителя с целью накрутить рейтинг изделия, ищите отзывы от других пользователей на похожих сайтах. Даже маркетплейс, на котором вы закажете такие клещи, не даст 100%-ю гарантию защиты от нереальных отзывов.
  • Для тонких проводов применяются облегчённые клещи. Если ваша работа не предполагает контакт прибора с напряжением более чем 220 вольт, а потребляемые токи едва ли превышают 20 А, то воспользуйтесь облегчёнными клещами, по сечению провода припаянного к клешням, равным шунту амперметра в обычном мультиметре.
  • Убедитесь, что в цифровом приборе батарейки (для питания мультитестера) заменяются легко и быстро.

Убедитесь, что прибор с клещами обеспечивает:

  • замер бросков тока и напряжения при запуске мощных двигателей;
  • автопереключение диапазонов измерений, что экономит время при замерах;
  • если дисплей достаточно велик и подсвечен – это позволяет работать на линии даже ночью.

Разновидности

По видам и разновидностям токоизмеряющие клещи классифицируются следующим образом.

Тококлещи со стрелочным индикатором. Исторически это первый измеритель, где применяется трансформатор для переменного напряжения. В состав такой системы входит меняющееся число витков, включённых во вторичную часть схемы.

По принципу работы тококлещи подразделяются на клещи для постоянного и для переменного тока. Постояннотоковые клещи не подходят для замеров на цепях и линиях с переменным напряжением. У «переменных» клещей всё наоборот – они одинаково хорошо подходят для постоянного и переменного тока.

Например, тококлещи, относящиеся к разряду профессиональных, позволяют работать не только с высоким напряжением до 1 кВ, но и оснащены функциями мегаомметра, позволяющего замерить сопротивление изоляции проводов. Омметр обладает внушительным диапазоном измерений – от 20 МОм. Мультиметр помещён в прорезиненный корпус с противоударными вставками, предохраняющими его от повреждения при случайном падении с высоты до 10 м, что позволяет быстро вернуться к работе с того места, на котором произошёл этот инцидент. Такова, к примеру, модель DT-360.

Высокомощные токовые клещи рассчитаны на значительные токи – до сотен и даже тысяч ампер. Они, например, способны выдержать мощный импульс пускового тока в момент запуска трёхфазного двигателя лифта в подъезде, а функция автоматического удержания (режим «Hold») в момент резких скачков тока и напряжения покажет «пик» такого импульса в амперах (и напряжение, в этот момент «просевшее» по вольтажу). Некоторые модели комплектуются также функцией ватт/варметра, частично заменяющего счётчик потребляемого электричества при бесконтактном мониторинге подходящей к зданию ЛЭП.

Если токовые клещи обладают мультиметром, в котором есть возможность записывать показания при колебаниях тока и напряжения, замеряемой реактивной мощности в системный журнал, то такой прибор – вклад в процесс автодиагностики возможных неисправностей линии или электросети. Такой прибор, кроме процессора, АЦП, оперативной памяти и микросхемы ПЗУ с микропрограммой, содержит чип для долговременного хранения данных – флеш-память.

Для удобства передачи данных на ПК и мобильные устройства, их обработки с помощью специальных приложений, в приборе предусмотрен интерфейс microUSB или беспроводная связь по Wi-Fi или Bluetooth. Но такой дополнительный комфорт может обойтись в 10 и более тысяч рублей за прибор. Для надёжности микросхемы на управляющей плате имеют защитную экранировку от наводок. Они все надёжно удалены, «отвязаны» от высоковольтной части схемы, через шунты которой проходит высокое напряжение в сотни вольт.

Все виды и разновидности токоизмерительных клещей, как выпускаемых в России, так и ввозимых из-за рубежа, на территории РФ попадают под ограничения ГОСТа №8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ-1202-86-ГСИ. Этот норматив и формирует основные требования, налагаемые на производство, испытания и поверку всей продукции, так или иначе сочетающей в себе цифровые омметры и токоизмерительные клещи. Для конкретных фирм, например, Fluke (США), действуют и другие ГОСТы, например, 22261-94 и 14014-91. Они распространяются на поверку и испытания мультиметров, также сочетающих в себе функции вольт- и амперметров.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
