TN-C-S
Для минимизации проблем со схемой TN-C, введена система заземления TN C S. Это некий компромисс, переходный вариант от старой C к современной S.
Как она устроена, и в чем отличие от TN-S?
В произвольном месте, глухозаземленная нейтраль объединяется с защитным заземлением. Точнее, от рабочего нуля выполняется ответвление. Как правило, такая точка организуется на входе силового кабеля в объект.

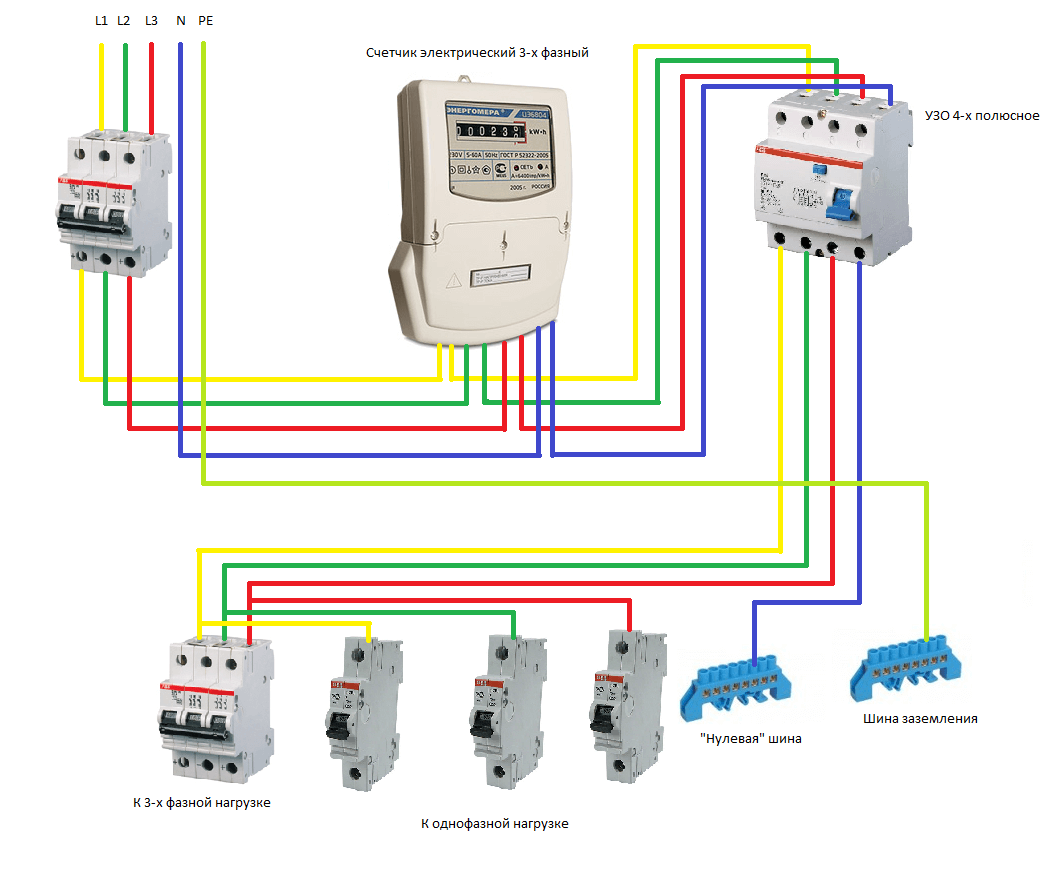

На вводном щитке потребителя (обычно, это общий ввод на объекте: многоквартирный дом, офисное здание и прочее) имеются уже две шины: рабочий нуль, и защитное заземление. Далее к потребителям идут привычные и безопасные силовые кабели: трехжильный к однофазным электроустановкам, и пятижильный к трехфазным.
В каждый вводной щиток квартиры, или обособленного помещения внутри объекта, линии защитного заземления и нуля заходят уже в разделенном виде. Для конечного потребителя, система заземления по схеме TN-C-S выглядит, как обычная и безопасная TN-S. На самом деле, уровень безопасности далеко не 100%.
Почему система TN-C-S не обеспечивает полную защиту от поражения электротоком? Слабое место находится на участке от питающей подстанции до точки объединения нуля и защитного заземления. Если на пути от подстанции, где глухозаземленная нейтраль соединена с заземлителем, до вводного распределительного устройства на объекте, произойдет разрыв линии PEN, все потребители останутся без контура заземления.
При проведении капитального ремонта на объектах жилого фонда советской постройки, обязательно организуется система заземления. Для экономии средств, выполняется она по схеме TN-C-S. В лучшем случае, при объединении линии PEN с вновь проложенной шиной защитного заземления, производится электрическое подключение к реальному контуру заземления. В большинстве домов присутствует основная система уравнивания потенциалов, имеющая надежный контакт с грунтом. Но зачастую, чтобы упростить себе задачу, бригады ремонтников просто устанавливают перемычку между новой шиной заземления и рабочей нейтралью, внутри вводного распределительного устройства.
Как быть, если ваш дом подключен по системе TN-C, а до ближайшего капремонта еще много лет? Организовывать индивидуальное заземление в квартире, или объединяться хотя бы с соседями по подъезду. Иначе использование современных электроприборов (бойлеры, электрические духовки, стиральные машинки и пр.) станет источником повышенной опасности.
Есть горе мастера, немного разбирающиеся в электротехнике, но не понимающие ответственности за нарушение ПУЭ. Зачастую, вместо организации контура заземления по ГОСТу, шина защитного заземления соединяется с металлическими элементами инфраструктуры. В лучшем случае, со стояками холодной или горячей воды, в худшем — с системой отопления.
Действительно, при строительстве дома, эти трубы соединялись с контуром основной системы уравнивания потенциалов. Изначально был организован физический контакт с «землей». Но в процессе эксплуатации (особенно если вашему дому несколько десятков лет), целые участки трубопроводов заменены на полипропилен. Разумеется, ни о каком заземлении в этом случае не может быть и речи.
Организовав такое подключение, владелец квартиры пребывает в ложной уверенности, что у него с безопасностью полный порядок. Мало того, при появлении на корпусе электроустановки опасного потенциала (достаточно напряжения более 42 вольт), опасности подвергаются все соседи.
Плюсы и минусы
Плюс у такой системы всего один. такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.
Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).
Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.
Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.
Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,
Система заземления TN-C
Такая схема являет собой вариант системы TN, в котором выполнено совмещение рабочего и защитного нулевых проводов по всей длине (иными словами, сделано защитное зануленние). Система эта считается наиболее распространенной, существует она до сих пор и, наверное, еще долго проживет. В этой схеме заземляющий контур выполняется прямо на ТП. Провод нуля механически и электрически соединяется с контуром, а к потребителю приходит в виде одного (PEN) провода. В этой системе нулевой (он же защитный) провод носит название PEN-проводника .
Разберем простой пример. Мы, скопив деньжат, решили купить домик в деревне. Все бы прекрасно, да вместе с этим домиком нам достанется заземление по давно уже устаревшей схеме TN-C. Тут надо, обязательно, выполнять монтаж контура заземления. Если это проигнорировать, то появится риск немалой опасности. Например, такая ситуация: происходит обрыв «нуля» на ЛЭП от ТП. В этом случае произойдет (обязательно) перекос фазного напряжения, в результате чего электрооборудование, подключенное на этой линии, выйдет из строя. Но это еще не все. Наиболее неприятное тут то, что если в это время к корпусу какого-нибудь прибора прикоснется человек, то он, непременно, получит удар током. И ситуации подобного типа, очень часто, оканчиваются летальным исходом. Монтируя заземляющий контур, необходимо предусматривать абсолютно все варианты и прокладывать такой тип горизонтального заземлителя, который поможет не бояться обрыва нуля у трансформатора питания. Выполнить это можно, увеличив сечение проводов от заземлителя до основной шины заземления и поставив заземлитель, имеющий необходимое сопротивление токовому растеканию.
Что такое заземление
Фактически, заземление это намеренное (!) соединение частей электроустановки, которые могут проводить ток, с естественным или искусственным заземлителем.
В свою очередь, заземлитель это проводник, имеющий необходимый, поверхностный или глубинный, контакт с землей.
Формально, любой железный прут, вбитый в землю является заземлителем. Фактически, чтобы стать заземлителем, вбитый прут должен иметь нормативное электрическое сопротивление. По норме ПУЭ 7 разд. 1.7.101 это не более 2,4,8 Ом при 660, 380 и 220В (три фазы) и 380, 220 и 127В (одна фаза).
Также по нормативам, в качестве заземлителя могут выступать железные части строения и сооружений электрически связанные с землей. Но опятьтаки, при выполнении определенных условий. А именно: сопротивление должно быть в нормативе, напряжение прикосновение должно быть в нормативе и естественный заземлитель должен быть достаточно надежен, чтобы не разорваться в аварийной ситуации, например, при коротком замыкании.
Требования к устройству заземления
Наиболее важный параметр заземляющего устройства — уровень сопротивления. Технические требования к заземлению, построенному по схеме TT, выражаются в следующей формуле:
Если используются несколько УЗО, во внимание принимается дифференциальный ток срабатывания того оборудования, где его значение самое большое. Помимо условия, указанного в формуле, необходимо выполнить основную систему уравнения потенциалов
Заземление выполняется путем соединения друг с другом следующих конструкционных элементов:
- заземление объекта;
- металлические трубы отопительной, канализационной системы, газопроводы, водопроводы (как холодного водоснабжения, так и горячего);
- металлоконструкции каркаса сооружения;
- металлические части систем вентиляции и охлаждения воздуха;
- элементы молниезащиты здания.
Бесспорные преимущества TN-S
Повышенные материальные издержки и финансовые издержки монтажа и содержания подобных линий электропередач вполне оправдываются бесспорными преимуществами присущими этой системе заземления.
Во-первых, обеспечивает повышенную степень электропожаробезопасности. Данный вариант позволяет задействовать в оптимальном режиме устройства защитного отключения (УЗО). Вариант TN-C позволяет использовать УЗО, как средство защиты от токов утечки, однако срабатывать оно будет только при прикосновении к электроприбору с пониженным сопротивлением изоляции, что сопряжено с кратковременным протеканием электрического тока через организм человека. УЗО, подключенное в электрическую сеть со схемой заземления TN-S, отключает подачу электроэнергии к неисправному потребителю сразу же при появлении токов утечек.
Во-вторых, отпадают проблемы в создании и контроле технического состояния заземляющего контура объекта. Следует знать, что контур заземления требует постоянного контроля. Под воздействием времени и природных факторов устройство может выйти из строя, что повлечет за собой нарушение работы электрических систем, а самое главное, послужит угрозой жизни и здоровья людей.
В-третьих, нет необходимости в использовании перемычек, соединяющих металлические корпуса электроприборов с заземляющим контуром, которые могут создавать ряд неудобств и нарушать эстетическую привлекательность интерьера помещения.
В-четвертых, исключает наводки помех высокой частоты, оказывающих пагубное воздействие на работу электроники. Электроснабжение объектов, насыщенных чувствительной электронной аппаратурой, должно быть оборудовано раздельными нулевыми проводниками PE и PN.
