Почему выбивает узо после отключения нулевого провода

Распространенные неисправности УЗО

В устройстве защитного отключения присутствуют подвижные части. Механика у дешевых моделей не отличается надежностью. Если УЗО вводное, через него протекает ток всех потребителей квартиры, что неминуемо приводит к нагреву клемм и контактов реле. Эти факторы способствуют тому, что защитное устройство вышибает.

Сломалась кнопка «тест»

Кнопка «текст» используется для проверки работоспособности УЗО. Но часто она приводит к его неисправности. Проверять защитное устройство следует каждый месяц. Из-за частых испытаний кнопка «тест» подвержена ряду негативных факторов:

  • заклинивание от слишком сильного нажатия или попадания пыли;
  • поломка подвижных частей;
  • попадание грязи на токопроводящие контакты кнопки.

Сломался механизм включения

Для выключения УЗО не требуется большого усилия. Рычажок воздействует на специальную защелку, освобождающую контакты. После чего устройство выключается. Если в этом механизме присутствует поломка, то возможны непроизвольные срабатывания УЗО.

Часто проблема проявляется при нагреве. Под действием тепла детали механизма изменяют свои геометрические размеры, что приводит к освобождению защелки и отключению УЗО. Другой фактор срабатывания — вибрация. Если механизм находится на грани, он сработает даже от легких постукиваний. При поломке же самого рычага или тяг, УЗО просто не включается.

Важно! Подобные неисправности легко выявить отверткой. Необходимо включить УЗО и небольшим усилием постучать по корпусу рукояткой инструмента

Делать это желательно при выключенных автоматах. Если проблема чисто механическая, она проявит себя и без напряжения.

Утечка тока внутри УЗО

Распространенная причина подобной неисправности — попадание в защитное устройство пыли и влаги. Это приводит к токам утечки в самом УЗО. Грязь способна передать электричество между любыми проводящими частями и даже подать фазное напряжение на контроллер устройства, что приведет к перегоранию электроники.

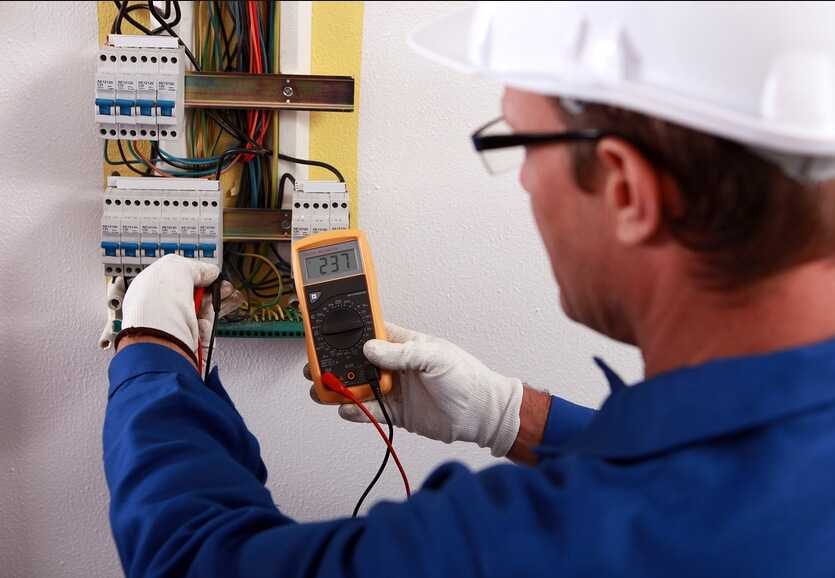

Проверка работоспособности УЗО

Неисправность характерна для устройств, находящихся не в щитке, а на открытом воздухе. В некоторых случаях для исправления ситуации достаточно снять защитное устройство и дать ему хорошенько просохнуть при температурах 30-50°C. Если сушка поможет, значит, проблема во влаге. В дальнейшем необходимо защитить устройство от попадания воды.

Срабатывание УЗО от некоторых бытовых приборов

Многие бытовые и промышленные аппараты оснащаются фильтрующими конденсаторами между проводами питания и корпусом прибора. Например, системные блоки ПК. Наличие конденсаторов вызывает ток утечки на землю. Обычно он достаточно мал, чтобы УЗО не выбило. Однако, если подобных приборов хватает, токи утечки на заземленные корпусы бытовых приборов сложатся и приведут к срабатыванию защитного устройства.

Подобное скорее относится не к неисправности УЗО, а к неправильному подбору

Выбирая защитное устройство, следует обращать внимание на ток IDn, при котором оно отключается

Важно! В квартирах без заземления имеется одна неприятная особенность. Если мультиметром померить напряжение между металлическим корпусом системного блока и радиатором отопления, то измерительный прибор покажет порядка 110 В

При касании к измеряемым точкам пальцами ощущается характерное покалывание от протекания тока. Подобный эффект возможен благодаря конденсаторам, подключенным к корпусу ПК. Разумеется, не следует повторять описанный эксперимент.

Неправильное подсоединение защитного устройства

Ошибки подключения выявляются сразу после монтажа УЗО или прочего электрооборудования. Например, ранее установленное защитное устройство стало выбивать после подключения розетки. Значит, проблема в ней

Необходимо обратить внимание на подключение фазного, нулевого и заземляющего провода в розетки

Другой вариант — выбивает новое, только что установленное УЗО. Прежнее защитное устройство работало корректно. В квартирной проводке никаких изменений не проводилось. В такой ситуации следует проверить подключение нового УЗО. Даже опытные мастера допускают ошибки.

Как проверить узо? Почему срабатывает устройство защитного отключения?

Защита электропроводки от короткого замыкания, утечки тока или перенапряжения является одной из приоритетных задач в деле обеспечения безопасности помещения. Установив защитное оборудование, можно добиться сохранения работоспособности бытовой техники, и гарантировано обезопасить себя от удара током. Естественно, автоматы УЗО необходимо проверить перед установкой или знать причины их отключения и методы устранения неисправностей, в случае поломки.

В первую очередь, определим, как проверить УЗО и, насколько велика вероятность его поломки. Для этого можно воспользоваться кнопкой тестирования, которой оборудованы некоторые автоматы. Если подобной кнопки для простой проверки нет, будет актуально изучить другие способы проверки.

Срабатывание автоматики УЗО является следствием неисправностей в электрике обслуживаемого помещения. Подобная поломка требует проверки всех электроцепей и мест их соединения на предмет утечки тока. Естественно, тестируется и сама защита, чтобы определить, почему сработало УЗО и, что послужило причиной.

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Обратите внимание! Некоторые модели УЗО и дифференциальных автоматов подвержены ложным срабатываниям ночью. Причина кроется в уменьшении нагрузки на трансформаторную подстанцию в темное время суток, из-за чего напряжение в квартирах подскакивает выше допустимых норм для защитных устройств

Если срабатывает трехфазное УЗО, то отключаются все 3 фазы одновременно.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

  • подключение стиральной машины к заземлению;
  • не касается ли корпус машинки металлической ванны или труб;
  • целостность кабеля, питающего агрегат.

Подключение стиральной машины через УЗО

Если стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией

Необходимо обратить внимание на следующее:

  • целостность изоляции внутренней проводки машинки;
  • отсутствие подтеков на двигатель и другую электрику;
  • не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

  • повреждение изоляции водонагревателя или кабелей, от которых он питается;
  • касание металлических частей прибора с оголенным проводом;
  • протечка котла;
  • чрезмерно высокая влажность в помещении (образуется конденсат);
  • УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.

Схема подключения водонагревателя к электросети

Часто проблема кроется в повреждении изоляции. В бойлере имеется ТЭН. Он подвержен периодическому нагреву и охлаждению. Поэтому изоляция ТЭНа находится не в самых щадящих режимах и подвержена износу. Проблема характерна и для других бытовых приборов. Утюги, чайники и электрические духовые шкафы тоже содержат нагреватели.

Выбивает УЗО при включении света

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов

Необходимо обратить внимание на следующее:

  • отсутствие в распаечных коробках скруток без изоляции;
  • не попала ли шпаклевка или цемент на проводку и токоведущие части;
  • не перетерся ли провод в люстре;
  • целостность изоляции кабелей в выключателях;
  • отсутствие перебитой проводки в стенах.

Часто неисправность кроется в обрыве кабеля в стене. Такое случается после сверления. Бур от перфоратора попадает в кабель и повреждает изоляцию фазы, нуля и земли.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

  • проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
  • при ремонте произошло повреждение кабеля в стене;
  • УЗО неисправно.

Сработка УЗО при утечке тока на землю

Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.

Принцип действия и работы УЗО

Рис.1 Работа УЗО

Сумма токов, которые входят в участок, должна равняться токам, которые выходят. Это главный принцип работы данного аппарата защитного отключения. Причина отключение УЗО на электропитание − это то, что токи, которые выходят из участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница называется величина тока утечки или же дифференциальный ток. Векторная сумма токов в фазном проводнике (I1) должна равняться токам в нулевом рабочем проводнике (I2). По величине они одинаковы, но по направлению разнонаправленны и тем самым компенсируют друг друга и ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними есть и это ток утечки. Он в свою очередь создает ЭДС и оно в свою очередь через соленоид воздействует на отключающий механизм и УЗО отключается.

Мотивация установки УЗО. Опасный для человеческого организма электрический ток

На рис.1 нормальный режим это I1 = I2. Когда человек касается оголенного провода, то возникает дифференциальный ток I∆n. Если посчитать ток, который будет проходить через человека, то получится I = 230/Rч, А, где 230 В напряжение бытовой электрической сети, Rч – сопротивление человека. Хотя у каждого человека эта характеристика индивидуальна, но принято считать его примерно 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Необходимо отметить, что порог чувствительности у человека начинается с 0.6 – 1.5 мА. При этом токе у человека ощутимое раздражение. При токе в 10 – 15 мА у человека происходит судорога мышц, и данный ток называют неотпускающий. В данном случае человек не может самостоятельно отпустить оголенный провод, если он за него взялся. При токе 90 – 100 мА возникает фибрилляционный ток. При таком токе сердечные мышцы хаотично сокращаются, и через несколько секунд происходит остановка сердца. Безопасный для человека ток считается 2 мА при прохождении его более 10 с, а если более 120 с, то безопасный ток 6 мА. Эти токи, а так же время отключения необходимо помнить при выборе УЗО по дифференциальному току, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните, если выключается УЗО водонагревателя, то оно спасает вас как минимум от неприятных ощущений.

Выбор УЗО в зависимости от токов утечки

Согласно СП31-110-2003 п.А.4.15, если ванная запитана по отдельной линии, то необходимо предусмотреть УЗО на 10 мА, если линия общая с кухней и коридором, то необходимо устанавливать УЗО на ток до 30 мА. Для обычной бытовой электролинии (розетки, освещение) защитное устройство выбирается на ток не более 30 мА (ПУЭ п.7.1.79.). УЗО на дифференциальные токи на 100 и 500 мА как видно выше, не защищают человеческий организм от опасного напряжения, а основное назначение это защита от пожара. При установке аппарата защитного отключения нужно понимать, что оно не защищает от длительной перегрузки, максимальных токов или повышенного напряжения. По этим причинам его установка должна быть совместно с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения необходимо установить реле от перенапряжения или УЗИП (устройство защиты от импульсных напряжений). По этим причинам, если термекс отключает УЗО, а автомат не срабатывает, значит причиной неисправности является ток утечки.

Если выключается УЗО одновременно с автоматическим выключателем, то причиной неисправности может быть как дифференциальный ток, так и максимальные токи, которые возникают при коротком замыкании.

Причины появления тока утечки

Необходимо хорошо понимать, что присутствие тока утечки — это аварийный режим работы или неисправности в электрических сетях бытового назначения или неполадки в электробытовых приборах. Причины возникновения этого тока довольно распространенные. Основные причины возникновения тока утечки это касание человека к оголенному проводу, протекание его через деформированную изоляцию кабеля или через токопроводящий элемент. К примеру, причина отключения УЗО на водонагревателе это может быть ток утечки через воду. Изоляция кабеля повредилась, влага попала на оголенный провод и по нему пошел ток. Этого тока как раз и не хватает для того, что бы разница входящих и выходящих токов была равна 0 (нулю) и защита отключает аварийный участок. Если это водонагреватель термекс, отключается УЗО данного прибора.Вода так же может быть причиной,почему отключается УЗО на насосе перекачивающим различные жидкости.

Причины срабатывания

Без нагрузки

Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.

В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).

При замыкании земли и нуля

Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.

IN=IN1+IPE1IL ≠ IN1

На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.

Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.

Следует выделить еще одну причину срабатывания — плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.

Причины срабатывания защитного оборудования

Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:

Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания

Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём.

Проводка

Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.

Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.

Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.

Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями

Перед подключением УЗО важно тщательно проверить правильность всех действий.

Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.

Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.

Влага . Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО . Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.

Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает

Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации.

Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

  1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
  2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
  3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
  4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
  5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
  6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
  7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
  8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
  9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
  10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

  • Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
  • Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

  • Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
  • Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения, и как оно работает. Основные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и непосредственно сам механизм расцепления силовых контактов.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, вторая к фазному, а третья служит для фиксации разностного тока. Первая и вторая обмотки подключаются таким образом, что токи в них являются противоположными по направлению. Они в нормальном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые направлены друг к другу встречно. Суммарный магнитный поток в данном случае равен нулю и соответственно в третьей обмотке отсутствует ток.

В случае возникновения повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю либо на другие токопроводящие элементы, имеющие другой потенциал. В данном случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться разные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так называемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Основные причины срабатывания УЗО мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказывается на видео уроках:

Хотите узнать, как работает устройство защитного отключения в трехфазной сети? Принцип действия схожий с однофазным аппаратом. Тот же дифференциальный трансформатор, но он уже осуществляет сравнение не одной, а трех фаз и нулевого провода. То есть в трехфазном защитном аппарате (3P+N) пять обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, посредством которой фиксируется наличие утечки.

Помимо вышеприведенных конструктивных элементов обязательным элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, подключенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он появляется и происходит, по сути, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.

Ниже приведем условное обозначение УЗО на схеме:
